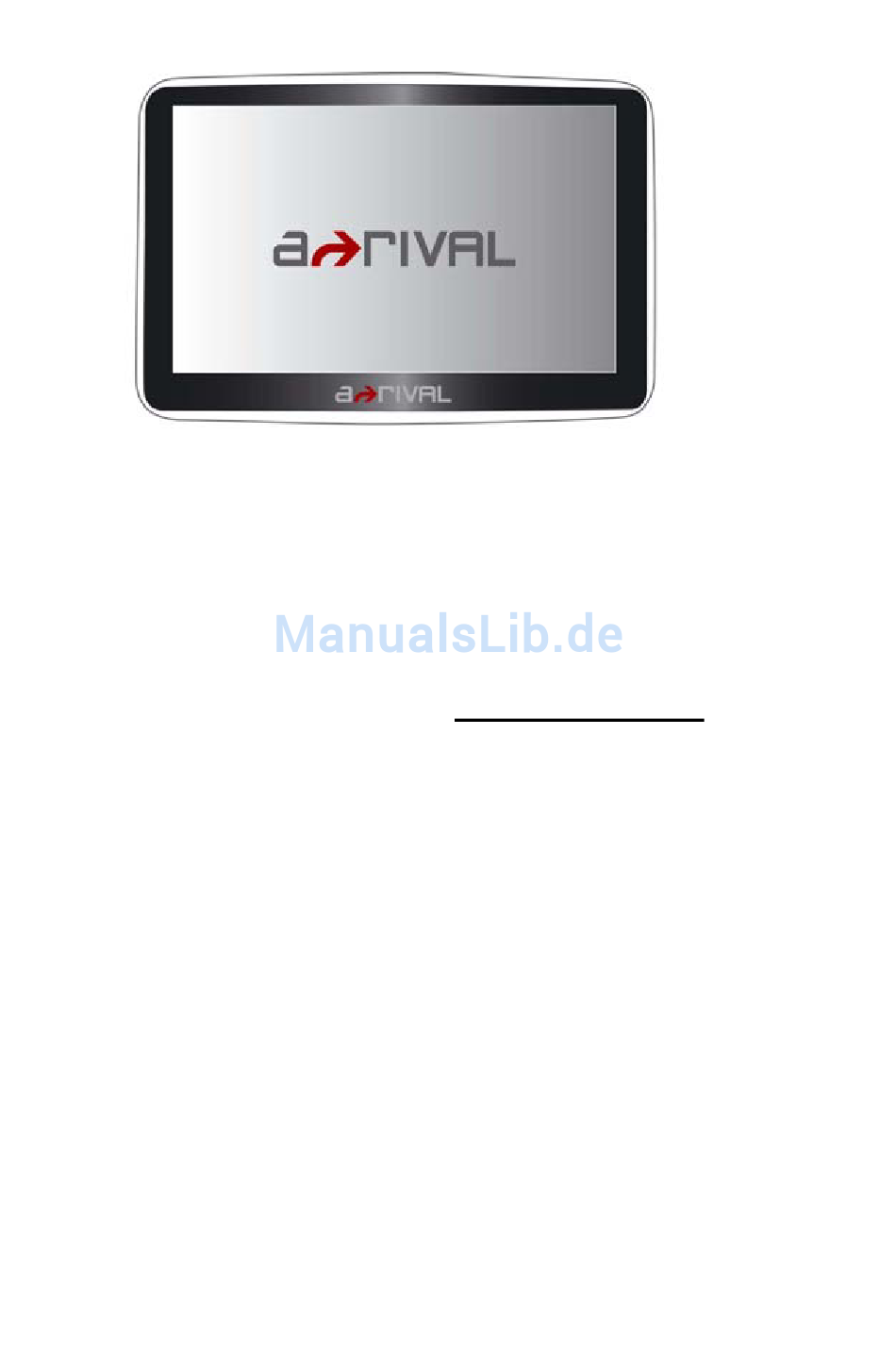

Benutzerhandbuch Hardware

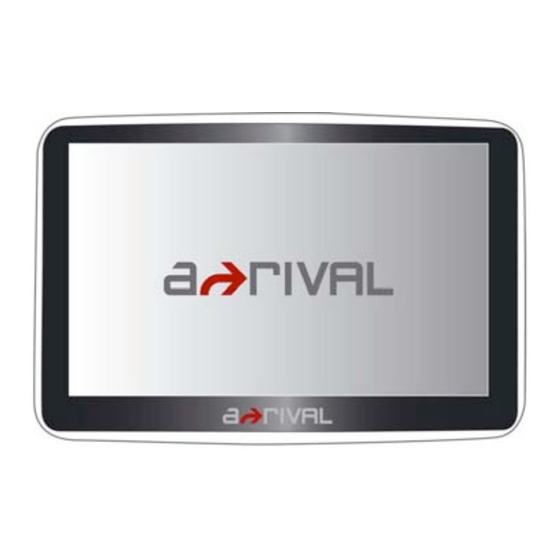

NAV-PNF 50 TMC
Hotline +49 (0) 511 / 123 83 506
www.a-rival.de
*
support@a-rival.de
Vielen Dank, dass Sie sich für ein a-rival Navigationssystem entschieden haben.
Eine gute Wahl. Wir wünschen Ihnen viel Spaß und viele staufreie Kilometer
mit Ihrem neuen a-rival Navigationssystem.
Im Falle eines Falles sind wir natürlich auch nach dem Kauf für Sie da.
Bei technischen Fragen und/oder Problemen erreichen Sie uns
per Telefon unter 0511 / 123 83 506 oder E-Mail unter support@a-rival.de
Benötigen Sie weiteres Zubehör, z.B. einen Zweitwagensatz?
Bestellung bitte über unsere Webseite www.a-rival.de
Handbücher für andere Sprachen finden Sie zum Download ebenfalls auf
www.a-rival.de
Aktuelles und zusätzliches Kartenmaterial können Sie über unsere Webseite
www.a-rival.de bestellen.
1
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für A-rival NAV-PNF 50 TMC
Inhaltszusammenfassung für A-rival NAV-PNF 50 TMC
- Seite 1 Im Falle eines Falles sind wir natürlich auch nach dem Kauf für Sie da. Bei technischen Fragen und/oder Problemen erreichen Sie uns per Telefon unter 0511 / 123 83 506 oder E-Mail unter support@a-rival.de Benötigen Sie weiteres Zubehör, z.B. einen Zweitwagensatz? Bestellung bitte über unsere Webseite www.a-rival.de...
-
Seite 2: Warnhinweise Und Notizen
Warnhinweise und Notizen Bitte nutzen Sie zum Bedienen Ihres Gerätes NUR den beigelegten Stift oder die Fingerkuppen. Die Oberfläche des Bildschirms ist kratzempfindlich. Benutzen Sie zur Bedienung keine scharfkantigen Gegenstände oder lange Fingernägel. • Bedienen Sie zu Ihrer eigenen Sicherheit das Gerät nicht während des Fahrens! •... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Warnhinweis und Notizen 1 Erste Schritte 1.1 Erklärung der Hardware Komponenten Komponenten der Vorder- und Rückseite Seitliche und oberseitige/unterseitige Komponenten 1.2 Laden des Gerätes 1.3 Einsatz des Gerätes in einem Fahrzeug Verwendung der Fahrzeughalterung Verwendung der Wurfantenne/ TMC-Antenne 1.4 Benutzung des KFZ-Ladekabels über den Zigarettenanzünder 1.5 Benutzung des AV IN Kabels 2 Hauptfunktionen 2.1 Der erste Start... - Seite 4 6. geltende Richtlinien 6.1 Informationen zu geltenden Richtlinien 7 Sicherheit 7.1 Sicherheitshinweise Informationen über den eingebauten Akku 8 Hauptkomponenten/ Technische Details Konformitätserklärung...
-
Seite 5: Erste Schritte
Erste Schritte 1.1 Erklärung der Hardwarekomponenten Hinweis: Abhängig von dem Modell, das Sie erworben haben, kann die Farbe Ihres Gerätes abweichend zu den Darstellungen in diesem Handbuch sein. Komponenten der Vorderseite Nr.Komponente Erklärung Touchscreen Anzeige des Gerätes. Kann durch Berührung mit der Finderspitze oder des Eingabestifts bedient werden. -
Seite 6: Seitliche Und Oberseitige/Unterseitige Komponenten
Komponenten der Oberseite Nr.Komponente Beschreibung Ein- Aus Taster Schaltet das Gerät Ein- und Aus Stift zum Bedienen des Touchscreen Stift Reservestift, zum Bedienen des Touchscreens Seitliche Komponenten Nr.Komponente Beschreibung 1 microSD Einschub Unterstützt microSD Karten. Enthält die Navigationssoftware und das dazugehörige Kartenmaterial 2 Mini-USB Buchse Anschluss für ein USB Kabel mit... -
Seite 7: Laden Des Gerätes
1.2 Laden des Gerätes Vor der ersten Benutzung des Gerätes sollten Sie den eingebauten Akku mindestens 8 Stunden laden, ohne das Gerät dabei zu benutzen. 1. Verbinden Sie das Navigationsgerät mit dem Ladekabel (Kfz-Lader oder USB-Ladekabel). 2. Verbinden Sie das Ladegerät mit der Spannungsquelle. Die Ladefortschrittsanzeige leuchte Rot, solange der Ladevorgang andauert. -
Seite 8: Verwendung Der Windschutzscheibenhalterung
• Falls Sie das Navigationsgerät über einen längeren Zeitraum nicht benutzen, stellen Sie sicher, dass das Gerät vollständig ausgeschaltet ist. Wir empfehlen den Akku alle zwei Wochen vollständig aufzuladen. Eine vollständige Entladung kann zu erheblichen Einschränkungen • in der Leistungsfähigkeit des Akkus führen. 1.3 Verwendung in einem Fahrzeug Die Windschutzscheibenhalterung und das KFZ Ladegerät gehören zum Lieferumfang des Geräts. -
Seite 9: Verwendung Der Wurfantenne/ Tmc-Antenne
Verwendung der TMC-Antenne Buchse für die Wurfantenne/ TMC-Antenne Bitte stecken Sie, wie in der Abbildung gezeigt die Wurfantenne/ TMC-Antenne in die Buchse Wurfantenne/TMC-Antenne. Verwendung des KFZ-Ladegerätes Dieser Adapter versorgt Ihr Navigationsgerät während der Fahrt mit Strom. Warnhinweis: Um Ihr Gerät gegen Spannungsspitzen zu schützen, verbinden Sie Ihr Navigationsgerät erst nach dem Start des Motors mit dem Ladeadapter. -
Seite 10: Grundfunktionen
Sobald ein Videosignal erkannt wird, schaltet das Gerät in den Video- Modus um. Dabei wird je nach verwendeter Hard- und Software die laufende Navigation nur unterbrochen oder abgebrochen. Im letzteren Fall können Sie diese wieder bequem über „Letzte Ziele“ z.B. nach einem Rückfahrvorgang aufnehmen. Achtung!!! Während des Fahrens darf der Fahrer wegen der hohen Ablenkung keinesfalls ein Videoprogramm ansehen!!! Grundfunktionen... -
Seite 11: Ein- Und Ausschalten / Standby Modus
4. Das Hauptmenü wird wie auf dem unteren Bild zu sehen angezeigt. Sie können Ihr Gerät jetzt benutzen. 2.2 Ein- und Ausschalten / Standby Modus 1. Benutzen Sie den ON/OFF Taster um Ihr Gerät Ein- und Auszuschalten. 2. Wenn Sie das Gerät ausschalten möchten, halten Sie den On/Off Taster mehrere Sekunden lang gedrückt, bis das Ausschaltmenü... -
Seite 12: Benutzung Des Gerätes
2.3 Benutzung des Gerätes Um Ihr Gerät zu bedienen, können Sie zur Eingabe auf dem Touchscreen z. B. Ihre Fingerkuppen benutzen. Keinesfalls mit spitzen Fingernägeln bedienen. Folgende Funktionen sind verfügbar: • Drücken • Ziehen (z.B. Karte verschieben) 2.4 Hauptmenü Wenn Sie das Gerät einschalten, erscheint das Hauptmenü. Von hier aus können Sie entweder die Navigationssoftware starten oder Systemein- stellungen vornehmen. -
Seite 13: Einsetzen Einer Microsd Speicherkarte
Hinweis : Achten Sie darauf, das keine Fremdkörper in den Einschub Gelangen. Bewahren Sie die microSD Karte in einer vor Staub und Feuchtigkeit geschützten Hülle auf. Geräte / Systemeinstellungen 3.1 Einstellungen Um in das Menü mit den Geräteeinstellungen zu gelangen, drücken Sie im Hauptmenü... -
Seite 14: Lautstärke
3.2 Lautstärke 1. Tippen Sie im Einstellungsmenü auf Das Menü für die Laustärkeregelung wird eingeblendet. 2. Tippen sie auf oder um die Lautstärke zu verändern. Um die Lautstärke zu verringern, tippen Sie auf Um die Lautstärke zu erhöhen tippen Sie auf 3. -
Seite 15: Anwenden Von Geräteeinstellungen
3. Tippen Sie auf “OK“ Knopf um die Einstellung zu übernehmen. 4. Durch Berührung der Taste kommen Sie zurück in das Einstellungsmenü. 3.3.1 Zeitzonen Ihre Zeitzone ist für Deutschland voreingestellt. (GMT + 01:00, wie im Bild unten dargestellt) Bestätigen Sie die Eingabe durch Tippen auf das Feld OK. Sie gelangen nun in das vorherige Menü... -
Seite 16: Sprachauswahl
Geräte Einstellungen 3.5 Sprachen Tippen Sie auf um in das entsprechende Untermenü zu gelangen. Das Menü wird angezeigt, wie auf dem folgenden Bild zu sehen 2. Mit den Tasten können Sie zwischen den verschiedenen Sprachen wählen 3. Nach dem Sie die gewünschte Sprache gefunden haben, tippen Sie auf um die Sprache zu übernehmen. -
Seite 17: Über / Info
2. Tippen Sie mit dem Eingabestift jeweils in die Mitte des Fadenkreuzes. Bei erfolgreicher Eingabe wandert das Kreuz nach links oben und dann einmal in jede Ecke des Bildschirms. Nachdem Sie erfolgreich in die Mitte des Kreuzes in der rechten oberen Ecke gedrückt haben, verschwindet dieses. Tippen Sie nun einfach in die Mitte des Bildschirms und halten den Kontakt solange bis Sie in das Menü... -
Seite 18: Einstellungen Zurücksetzen
3.8 Einstellungen zurücksetzen 1. Tippen Sie auf um Geräteeinstellungen zurückzusetzen. 4 GPS Empfänger Hinweis: Das folgende Menü ist zu reinen Informationzwecken gedacht. Sie können sich hier die Anzahl der gefunden Satelliten und die jeweilige Empfangsstärke des GPS Signals anzeigen lassen. Tippen Sie im Menü... -
Seite 19: Apps
Dieses Fenster gibt Ihnen Informationen über Ihre aktuelle Position in Form von Längen- und Breitengraden in Grad-Minuten-Sekunden an. Außerdem können Sie Ihre aktuelle Geschwindigkeit ablesen mit der Sie sich fortbewegen. Die Anzeige Fixed 3D sagt aus, das Sie momentan ein gültiges GPS Signal haben, über das Ihre Position bestimmt werden kann. -
Seite 20: Anzeigen Eines Dokumentes
5.1 Anzeigen eines Dokumentes 1. Tippen Sie auf das Feld Dokumente im Apps Menü um alle vorhandenen und unterstützten Dokumente anzuzeigen. Die Dokumente werde in eine Liste angezeigt wie auf den nächsten Bilder zu sehen Tippen Sie auf das gewünschte Dokument um es zu öffnen. Dieses wird nun automatisch geöffnet und angezeigt. -
Seite 21: Apps-Umrechner
APPS Umrechner Einheiten Umrechnen 5.3 Tippen Sie auf das Feld Einheiten Umrechnen um die Funktion zu starten. 1.Tippen Sie auf die Tasten um die gewünschte Einheit auszuwählen. 2. Tippen Sie auf um die Eingabe digital vorzunehmen 5.4 Taschenrechner 1. Wählen Sie “Taschenrechner/Calculator“ um die Funktion zu starten 2. -
Seite 22: Apps-Spiele
5.5. Spiele 1 Wählen Sie eines der drei Spiele aus dem Menü und starten Sie das Spiel. Hinweis: Aus lizenzrechtlichen Gründen sind diese Spiele nur in Englisch verfügbar. -
Seite 23: Fehlersuche Und Wartung
Außerdem finden Sie in diesem Abschnitt Hinweise zur Pflege Ihres Gerätes. Hinweis: Wenn ein Problem auftritt welches Sie anhand der folgenden Beschreibungen nicht lösen können, wenden Sie sich bitte an das Team vom a-rival Service Center. 6.1 Reset/Neustart des Gerätes In folgenden Fällen ist es sinnvoll ein Gerätereset durchzuführen. -
Seite 24: Fehlersuche Und Behebung
6.2 Fehlersuche und Behebung Stromversorgung / Probleme mit der Spannung • Das Gerät schaltet sich nicht ein, wenn Sie es ohne externes Ladegerät betreiben. Die Akkuladung könnte zu gering sein um das Gerät zu betreiben. Verbinden Sie es mit einem externen Ladegerät / KFZ Ladeadapter und warten 1-2 Minuten vor erneutem Einschalten. -
Seite 25: Gps Probleme
Wenn Sie ein Problem haben, das Sie nicht selbst lösen können, wenden Sie sich bitte an Ihren zuständigen Service-Partner: Telefon unter +49 (0) 511 / 123 83 506 eMail unter support@a-rival.de 6.3 Wartung des Gerätes Lassen Sie das Gerät im Sommer nicht auf dem Armaturenbrett oder an der Windschutzscheibe, wenn Sie den Wagen längere Zeit... -
Seite 26: Geltende Richtlinien
verhindern. Setzen Sie das Gerät keinen heftigen Temperaturschwan- kungen aus. Dadurch kann sich Feuchtigkeit im Gerät absetzen und kondensieren was zu Beschädigung oder Zerstörung des Geräts führen kann. Passen Sie auf, dass Sie sich nicht auf Ihr Gerät setzen oder stellen. Wir raten daher das Gerät niemals in der Gesäßtasche einer Hose mitzuführen. - Seite 27 Verordnung des Amtes für Kommunikation der Vereinigten Staaten von Amerika bezüglich Radio Frequenz Interferenzen Hinweis: Dieses Gerät wurde getestet und als passend für die Bestimmungen der Klasse B Regeln der FCC nach Teil 15 für digital verfolgbare Geräte eingestuft. Die Restriktionen wurden aufgestellt um mögliche Interferenzen mit anderen örtlichen Installationen auszuschließen.
-
Seite 28: Sicherheitsbestimmungen
Der Radio & Telekommunikationsgeräte Direktive (R&TTE) (1999/5/EEC). Der Richtlinie für Kompatible elektromagnetische Geräte (89/336/EEC). Unter der Niederspannung Direktive (73/23/EEC) zu ersehen im Abschnitt für Sicherheitsbestimmungen, herausgegeben von der Kommission für Kommunikation in Europa. Die Erfüllung der genannten Richtlinien schließt die Konformität für folgende Europäische Standards ein: EN301489-1: Elektronische Kompatibilität mit Radio Spektrum Materie (ERM) -
Seite 29: Sicherheit
8 Sicherheit 8.1 Sicherheitshinweise Informationen zum Aufladen des Gerätes Nutzen Sie nur passende Ladegeräte, die vom Hersteller empfohlen werden. Verwenden Sie das Ladegerät nur mit einer entsprechenden Stromquelle. Die Leistungsdaten sind auf der Verpackung oder als Aufdruck auf dem Gerät zu finden. -
Seite 30: Hauptkomponenten/ Technische Details
Akku mit einer Leistung von 950mAh Maße 135mmx85mmx12.5mm Konformitätserklärung Hiermit erklärt die Baros GmbH, dass sich das Gerät (Gerätetyp) in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigien Bestimmungen der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung kann unter folgender Adresse gefunden werden: www.a-rival.de...
