Lakal R Montage- Und Betriebsanleitung Seite 9

05

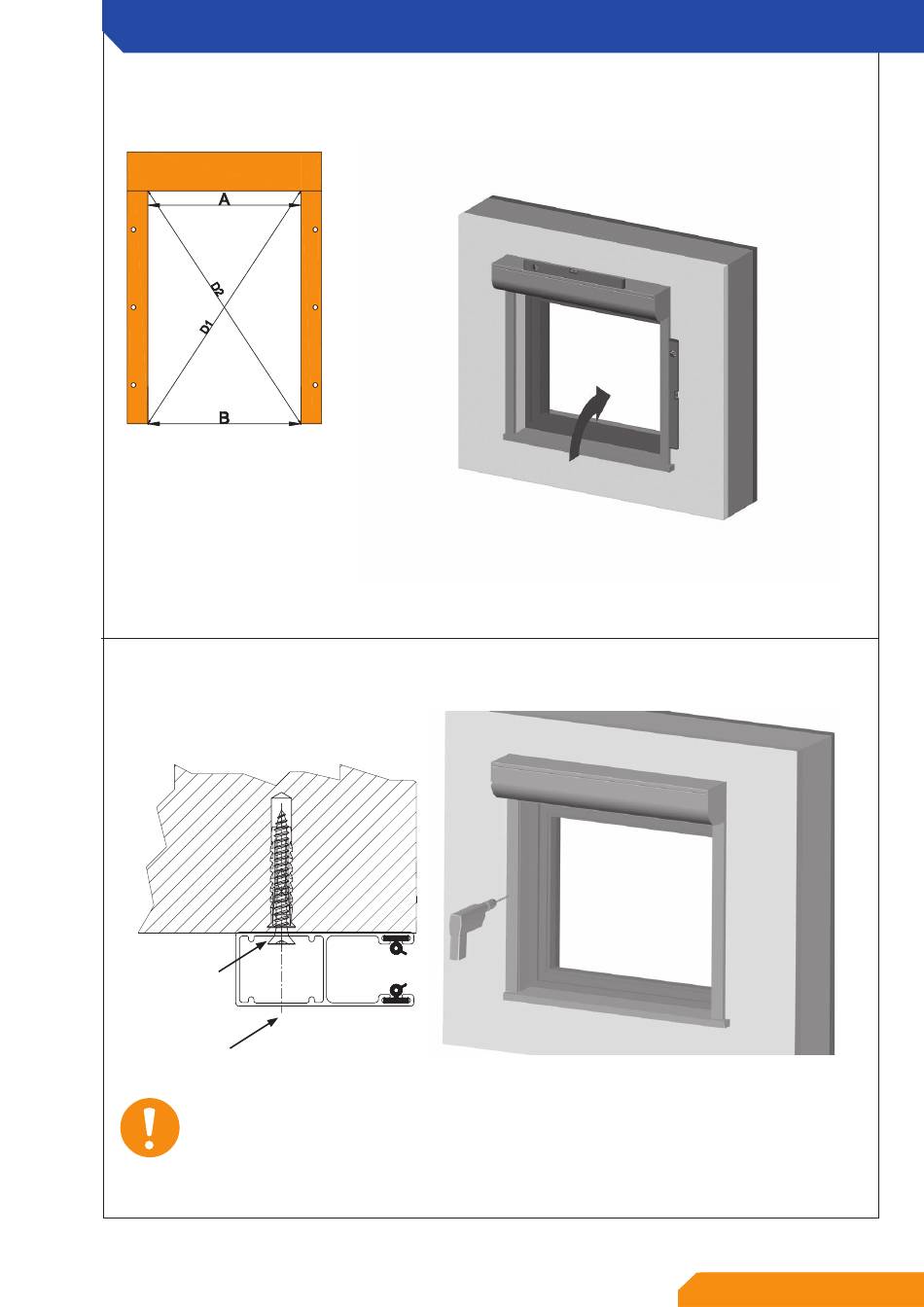

Vorbauelement ausrichten
Hinweis
Abstand A=B +/- 1 mm
Diagonale D1= D2 +/- 1 mm
06
Bohren- Führungsschiene von vorne gebohrt
Bohrung ø 6 mm
Bohrung ø 10 mm
Ab einer Größe > 4 m² muss der Kasten zusätzlich am Montageuntergrund entweder mittels
handelsüblicher Winkel, Flacheisen oder durch die Kastenrückwand befestigt werden.
Irrtum und Änderungen vorbehalten.
