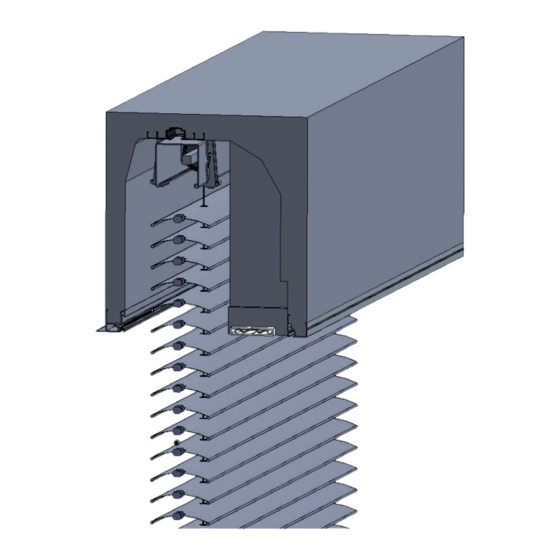

- Seite 1 ISOTOP SUN RAFFSTORE AUFSATZ Montage- und MAUERWERKSKASTEN Betriebsanleitung...
- Seite 2 Irrtum und Änderungen vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Symbolerklärungen ................................4 Wichtige Hinweise ................................4 Richtlinien und Normen ..............................5 Verwendung ..................................6 Produktinformation ................................7 Windlasttabellen ................................. 8 Sicherheitshinweise ................................10 Montagehinweise ................................11 Montagevorbereitung ............................... 12 Anlieferung ..................................12 Lieferumfang ..................................13 Montage .................................... 15 Montage Behang-Führungsschiene ........................... -
Seite 4: Symbolerklärungen
01 - Symbolerklärungen Warnsymbol für drohende Gefahr Bei Nichtbeachtung besteht Gefahr für Leib und Leben von Personen, es kann zu gesundheitlichen Schäden und lebensgefährlichen Verletzungen des Benutzers kommen. Stromfreies Arbeiten Vor Arbeiten, die mit diesem Symbol gekennzeichnet sind, muss jegliche Stromzufuhr unterbrochen werden. -
Seite 5: Produktbeschädigung Durch Stromausfall
Wichtige Hinweise - 02 Montage, elektrischer Anschluss, Inbetrieb- Weiterhin sind die jeweils gültigen Unfall- nahme, Umrüstung und Demontage dürfen nur verhütungsvorschriften Einsatzort von einer sachkundigen Person durchgeführt beachten. werden. Vor allen Arbeiten am Antrieb oder zur Es darf nicht in den laufenden Behang oder Montage und Wartung muss der Netzstecker bewegliche Teile gegriffen werden, ebenso gezogen werden. -
Seite 6: Verwendung
04 - Verwendung Die bestimmungsgemäße Verwendung des IsoTop-Raffstores beinhaltet nur die Nutzung als Sonnenschutz, d.h. nur als Blend-, Sicht- und Wärmeschutz. Die Raffstorebehänge dürfen nicht als Gebeanlage für angehängte Gegenstände dienen, weil hierbei die konstruktive Sicherheit und Funktion nicht mehr gewährleistet ist. Zur bestimmungsgemäßen Verwendung zählt neben dem Beachten dieser Anleitung auch die Einhaltung der Bedienungs- und Wartungsanleitung der Außenraffstores. -
Seite 7: Produktinformation
Die Maße und Gewichte sind den auftragsbezogenen Planungsunterlagen zu entnehmen. Der genaue Lieferumfang ist in den Lieferscheinen dokumentiert. Antrieb Der IsoTop Sun wird entsprechend der Bestellung mittels Elektromotor angetrieben. Achtung, Gefahr einer Antriebsbeschädigung durch Überlast!!! Die Antriebe (Motor oder Getriebe) sind auf die erforderliche Leistung hin ausgelegt. -
Seite 8: Windlasttabellen
06 - Windlasttabellen Die LAKAL Außenraffstores mit Schienenführung und mit Seilführung sind mit äußerster Sorgfalt gefertigte Qualitätsprodukte. Jedoch bestehen für die Nutzung Grenzen, um Personen- und Sachschäden zu vermeiden und um das Produkt und dessen Funktionalität zu erhalten. Temperatureinflüsse: Vereisung oder starke Verschmutzung kann die Funktion des Außenraffstores erheblich einschränken. -
Seite 9: Zulässige Windbelastung Lamelle Randgebördelt, Seilgeführt
Windlasttabellen - 06 Zulässige Windbelastung Lamelle randgebördelt, seilgeführt Lamelle randgebördelt, seilgeführt Breite Höhe 1000 1500 2000 2500 3000 3500 4000 4500 5000 1000 1500 2000 2500 3000 3500 4000 4500 5000 Angabe in m/s Für folgende Fälle sind die Tabellenwerte abzumindern bzw. zu erhöhen: - bei Fassadenabstand >... -
Seite 10: Sicherheitshinweise
07 - Sicherheitshinweise Der IsoTop Sun ist nach den anerkannten Regeln der Technik ein mit äußerster Sorgfalt gefertigtes Qualitätsprodukt. Jedoch können bei der Montage funktionsbedingt Gefahren für Personen, für das Produkt und für Sachwerte entstehen. Deshalb: - Den IsoTop Sun nur in technisch einwandfreiem Zustand unter Beachtung dieser Montageanleitung und der Sicherheitsbestimmungen von geschulten Fachkräften bestimmungsgemäß... -
Seite 11: Montagehinweise
Spätere Reklamationen können nicht anerkannt werden. Ausführungsbasis: Die Komponenten unseres IsoTop Sun – Raffstores sind konstruktiv auf die betreffende Ausführungsart hin, unter Einhaltung der erforderlichen Sicherheitsfaktoren ausgelegt. Verwenden Sie zur Montage nur die mitgelieferten Komponenten entsprechend den Vorgaben auf den Listen. -
Seite 12: Montagevorbereitung
09 - Montagevorbereitung Überprüfen Sie vor der Montage, ob die Maße Zudem benötigt Ihrer Einbausituation mit den Maßen auf - Passende Dübel dem Aufkleber des Kartons übereinstimmen. - Passende Schrauben Sperren Sie die Montagestelle großräumig Befestigung Elemente muss ab. Die Montage ist mit mindestens zwei Montageuntergrund entsprechend Personen durchzuführen. -
Seite 13: Lieferumfang
Lieferumfang - 11 Grundschienen Fertig gebohrte Befestigungslöcher entsprechend der bestellten Einbaulage. Schiene Schiene rechts links Führungsschienen Typ N18 Fertig gebohrte Befestigungslöcher zum Anschrauben an die Grundschiene. Behangsicherung Zum Einschrauben in die Raffstore-Führungsschiene. Elektrische Leitung mit Kupplung (Kabelpeitsche) Schraubenzubehör Alle Befestigungselemente zur Verbindung des mitgelieferten Zubehörs, jedoch keine Schrauben zur Befestigung der Grundschiene am Baukörper!!! Irrtum und Änderungen vorbehalten. - Seite 14 11 - Lieferumfang Positionsnummer anhand des stirnseitig angebrachten Aufklebers kontrollieren und Kastenlänge und Ausführung mit der angegebenen Länge auf dem Lieferschein vergleichen. Rollladenkästen auf ebener Unterlage vor Witterungseinflüssen geschützt lagern, Luftzirkulation gewährleisten. Irrtum und Änderungen vorbehalten. 14 14...
-
Seite 15: Montage
Montage - 12 Maße kontrollieren. B = C D = C + 205 mm Befestigungsstiel mit den Wiederhaken zur Innenseite in den bereits auf Maß seitlich montierten Montageschuh Befestigungsstiele von der Kasteninnenseite lösen. schieben. Irrtum und Änderungen vorbehalten. 15 15 15 15... - Seite 16 12 - Montage Abdichten des Fensters im Sturzbereich, Innen luftdicht und Außen schlagregendicht. Abdichten des Fensters nach RAL-Richtlinie, Innen luftdicht und Außen schlagregendicht. Den Rollladenkasten winklig ausrichten und verschrauben. Irrtum und Änderungen vorbehalten. 16 16...
- Seite 17 Montage - 12 Fenster in die Öffnung einsetzen. Fenster waagerecht und senkrecht ausrichten. Fenster gemäß Vorschriften befestigen. Irrtum und Änderungen vorbehalten. 17 17 17 17...
- Seite 18 12 - Montage Befestigung der Halfenschiene am Mauerwerk. Für den Abstand immer ~ 20 cm vom Rand entfernt und dann entsprechend aufteilen. Achtung: Abstand nicht größer als 70 cm untereinander! Befestigung direkt am Mauerwerk Befestigung am Mauerwerk durch Winkel Halfenschiene Befestigungspunkte Anzahl der Besfestigungs-...
- Seite 19 Montage - 12 Den Raffstore etwa 50 cm abfahren und in den Kasten einsetzen. Grundschiene bezogen auf die Bemaßung ausrichten und befestigen. Irrtum und Änderungen vorbehalten. 19 19 19 19...
-
Seite 20: Montage Behang-Führungsschiene
13 - Montage Behang-Führungsschiene Generell: Die Führungsschienen Typ N18 werden ohne Unterlagen auf das Grundprofil geschraubt. Vor der Montage der Führungsschienen müssen die oben herausstehenden Keder bündig mit Oberkante Führungsprofil abgeschnitten werden. Raffstore-Führungsschiene montieren Die bereits werkseitig gebohrten Löcher im Rücken der Führungsschiene N18 auf die Grundschiene anzeichnen. -
Seite 21: Elektroanschluss
Elektroanschluss - 14 Elektroarbeiten dürfen nur von einem zugelassenen Fachbetrieb ausgeführt werden. Vor Beginn der Arbeiten müssen die Leitungen spannungsfrei sein!!! Anschluss der Kupplung Die Verbindung der bauseitigen Zuleitung mit der Motorleitung hat ausschließlich mit der Steckverbindung zu erfolgen. Die Kupplung der Steckverbindung mit der Kabelpeitsche ist im Lieferumfang enthalten. Diese muss vom Elektrofachbetrieb an die bauseitige Leitung angeschlossen werden. -
Seite 22: Endlageneinstellung
15 - Endlageneinstellung Alle LAKAL-Raffstores mit Handkurbel- oder mit Motorantrieb sind drehrichtungsgebunden und sind deshalb mit einer Endbegrenzung versehen. A n s c h l a g U N T E A n s c h l a g O B E N Beim AB-Fahren dreht sich die Welle nach Außen und beim AUF-Fahren nach Innen. -
Seite 23: Problemlösungen
Problemlösungen - 16 Was ist zu unternehmen, wenn bei der Montage Probleme auftreten: Störungsart Mögliche Ursache Behebung Sicherung in der Stromzuführung überprüfen, Sicherung einschalten Motorzuleitung ist ohne Spannung Motor- und Schalterleitungen vom Elektrofachbetrieb überprüfen lassen Motor oder Schalter ist elektrisch Anschlüsse gemäß... -
Seite 24: Übergabeprotokoll
Straße: Straße: Plz / Ort: Plz / Ort: Die Montage des IsoTop Sun ist ordnungsgemäß und ohne augenscheinliche Mängel erfolgt. Die Funktion der Außenraffstores ist ohne Einschränkung gegeben. Bemerkungen: Die ordnungsgemäße Einweisung des Kunden ist anhand dieser Bedienungsanleitung erfolgt. Die Bedienungs- und Wartungsanleitung ist dem Kunden vollständig ausgehändigt worden. -
Seite 25: Eg-Konformitätserklärung
EG-Konformitätserklärung - 18 Irrtum und Änderungen vorbehalten. 25 25 25 25... -
Seite 26: Leistungserklärung
19 - Leistungserklärung Irrtum und Änderungen vorbehalten. 26 26 26 26... - Seite 27 Notizen Irrtum und Änderungen vorbehalten. 27 27 27 27...
- Seite 28 Text- und Grafikteil dieser Unterlage wurden mit besonderer Sorgfalt erstellt. Für möglicherweise trotzdem vorhandene Fehler und deren Auswirkungen kann keine Haftung übernommen werden. LAKAL GmbH - Am Pitzberg 2 - D-66740 Saarlouis Tel.: +49 6831 8948 450 - Fax: +49 6831 8948 9490 vertrieb@lakal.de...
