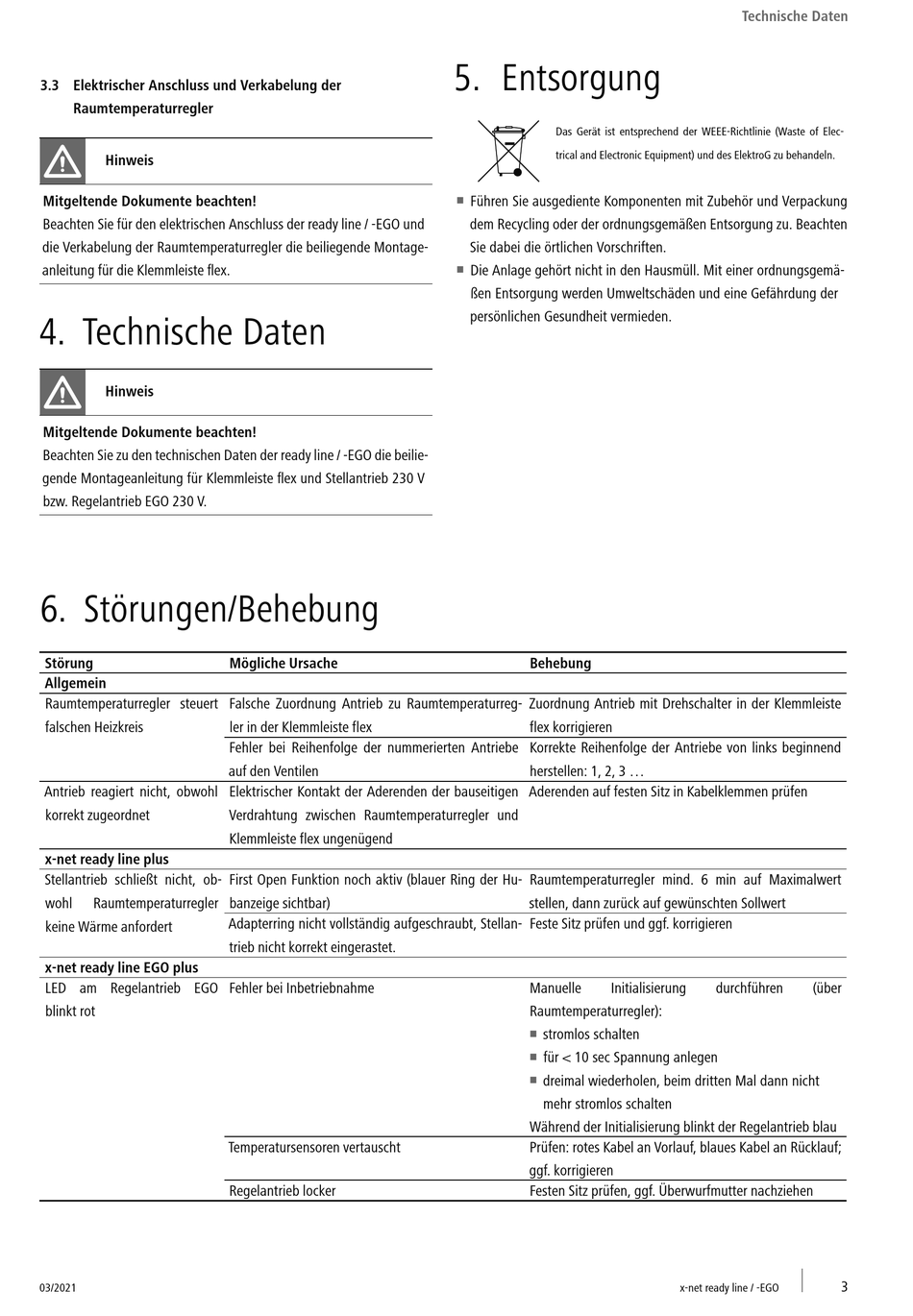

3.3 Elektrischer Anschluss und Verkabelung der
Raumtemperaturregler
Hinweis
Mitgeltende Dokumente beachten!
Beachten Sie für den elektrischen Anschluss der ready line / -EGO und
die Verkabelung der Raumtemperaturregler die beiliegende Montage-
anleitung für die Klemmleiste flex.
4. Technische Daten
Hinweis
Mitgeltende Dokumente beachten!
Beachten Sie zu den technischen Daten der ready line / -EGO die beilie-
gende Montageanleitung für Klemmleiste flex und Stellantrieb 230 V
bzw. Regelantrieb EGO 230 V.
6. Störungen/Behebung
Störung
Allgemein
Raumtemperaturregler steuert
falschen Heizkreis
Antrieb reagiert nicht, obwohl
korrekt zugeordnet
x-net ready line plus
Stellantrieb schließt nicht, ob-
wohl
Raumtemperaturregler
keine Wärme anfordert
x-net ready line EGO plus
LED am Regelantrieb EGO
blinkt rot
03/2021
Mögliche Ursache
Falsche Zuordnung Antrieb zu Raumtemperaturreg-
ler in der Klemmleiste flex
Fehler bei Reihenfolge der nummerierten Antriebe
auf den Ventilen
Elektrischer Kontakt der Aderenden der bauseitigen
Verdrahtung zwischen Raumtemperaturregler und
Klemmleiste flex ungenügend
First Open Funktion noch aktiv (blauer Ring der Hu-
banzeige sichtbar)
Adapterring nicht vollständig aufgeschraubt, Stellan-
trieb nicht korrekt eingerastet.
Fehler bei Inbetriebnahme
Temperatursensoren vertauscht
Regelantrieb locker
5. Entsorgung
Das Gerät ist entsprechend der WEEE-Richtlinie (Waste of Elec-
trical and Electronic Equipment) und des ElektroG zu behandeln.
W
Führen Sie ausgediente Komponenten mit Zubehör und Verpackung
dem Recycling oder der ordnungsgemäßen Entsorgung zu. Beachten
Sie dabei die örtlichen Vorschriften.
W
Die Anlage gehört nicht in den Hausmüll. Mit einer ordnungsgemä-
ßen Entsorgung werden Umweltschäden und eine Gefährdung der
persönlichen Gesundheit vermieden.
Behebung
Zuordnung Antrieb mit Drehschalter in der Klemmleiste
flex korrigieren
Korrekte Reihenfolge der Antriebe von links beginnend
herstellen: 1, 2, 3 ...
Aderenden auf festen Sitz in Kabelklemmen prüfen
Raumtemperaturregler mind. 6 min auf Maximalwert
stellen, dann zurück auf gewünschten Sollwert
Feste Sitz prüfen und ggf. korrigieren
Manuelle
Initialisierung
Raumtemperaturregler):
W
stromlos schalten
W
für < 10 sec Spannung anlegen
W
dreimal wiederholen, beim dritten Mal dann nicht
mehr stromlos schalten
Während der Initialisierung blinkt der Regelantrieb blau
Prüfen: rotes Kabel an Vorlauf, blaues Kabel an Rücklauf;
ggf. korrigieren
Festen Sitz prüfen, ggf. Überwurfmutter nachziehen
Technische Daten
durchführen
(über
3
x-net ready line / -EGO
