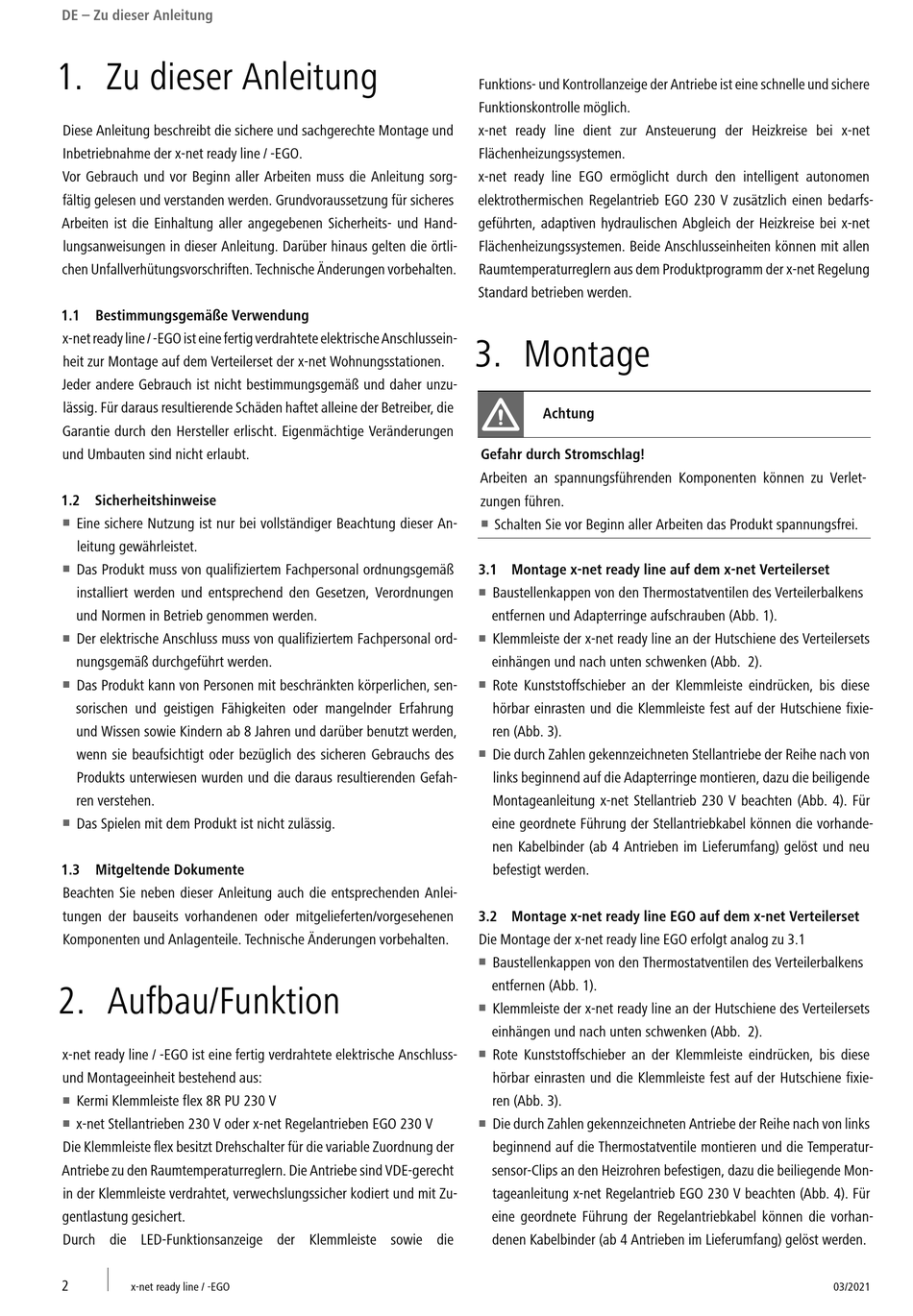

DE – Zu dieser Anleitung
1. Zu dieser Anleitung
Diese Anleitung beschreibt die sichere und sachgerechte Montage und
Inbetriebnahme der x-net ready line / -EGO.
Vor Gebrauch und vor Beginn aller Arbeiten muss die Anleitung sorg-
fältig gelesen und verstanden werden. Grundvoraussetzung für sicheres
Arbeiten ist die Einhaltung aller angegebenen Sicherheits- und Hand-
lungsanweisungen in dieser Anleitung. Darüber hinaus gelten die örtli-
chen Unfallverhütungsvorschriften. Technische Änderungen vorbehalten.
1.1 Bestimmungsgemäße Verwendung
x-net ready line / -EGO ist eine fertig verdrahtete elektrische Anschlussein-
heit zur Montage auf dem Verteilerset der x-net Wohnungsstationen.
Jeder andere Gebrauch ist nicht bestimmungsgemäß und daher unzu-
lässig. Für daraus resultierende Schäden haftet alleine der Betreiber, die
Garantie durch den Hersteller erlischt. Eigenmächtige Veränderungen
und Umbauten sind nicht erlaubt.
1.2 Sicherheitshinweise
W
Eine sichere Nutzung ist nur bei vollständiger Beachtung dieser An-
leitung gewährleistet.
W
Das Produkt muss von qualifiziertem Fachpersonal ordnungsgemäß
installiert werden und entsprechend den Gesetzen, Verordnungen
und Normen in Betrieb genommen werden.
W
Der elektrische Anschluss muss von qualifiziertem Fachpersonal ord-
nungsgemäß durchgeführt werden.
W
Das Produkt kann von Personen mit beschränkten körperlichen, sen-
sorischen und geistigen Fähigkeiten oder mangelnder Erfahrung
und Wissen sowie Kindern ab 8 Jahren und darüber benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Produkts unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen.
W
Das Spielen mit dem Produkt ist nicht zulässig.
1.3 Mitgeltende Dokumente
Beachten Sie neben dieser Anleitung auch die entsprechenden Anlei-
tungen der bauseits vorhandenen oder mitgelieferten/vorgesehenen
Komponenten und Anlagenteile. Technische Änderungen vorbehalten.
2. Aufbau/Funktion
x-net ready line / -EGO ist eine fertig verdrahtete elektrische Anschluss-
und Montageeinheit bestehend aus:
W
Kermi Klemmleiste flex 8R PU 230 V
W
x-net Stellantrieben 230 V oder x-net Regelantrieben EGO 230 V
Die Klemmleiste flex besitzt Drehschalter für die variable Zuordnung der
Antriebe zu den Raumtemperaturreglern. Die Antriebe sind VDE-gerecht
in der Klemmleiste verdrahtet, verwechslungssicher kodiert und mit Zu-
gentlastung gesichert.
Durch die LED-Funktionsanzeige der Klemmleiste sowie die
2
x-net ready line / -EGO
Funktions- und Kontrollanzeige der Antriebe ist eine schnelle und sichere
Funktionskontrolle möglich.
x-net ready line dient zur Ansteuerung der Heizkreise bei x-net
Flächenheizungssystemen.
x-net ready line EGO ermöglicht durch den intelligent autonomen
elektrothermischen Regelantrieb EGO 230 V zusätzlich einen bedarfs-
geführten, adaptiven hydraulischen Abgleich der Heizkreise bei x-net
Flächenheizungssystemen. Beide Anschlusseinheiten können mit allen
Raumtemperaturreglern aus dem Produktprogramm der x-net Regelung
Standard betrieben werden.
3. Montage
Achtung
Gefahr durch Stromschlag!
Arbeiten an spannungsführenden Komponenten können zu Verlet-
zungen führen.
W
Schalten Sie vor Beginn aller Arbeiten das Produkt spannungsfrei.
3.1 Montage x-net ready line auf dem x-net Verteilerset
W
Baustellenkappen von den Thermostatventilen des Verteilerbalkens
entfernen und Adapterringe aufschrauben (Abb. 1).
W
Klemmleiste der x-net ready line an der Hutschiene des Verteilersets
einhängen und nach unten schwenken (Abb. 2).
W
Rote Kunststoffschieber an der Klemmleiste eindrücken, bis diese
hörbar einrasten und die Klemmleiste fest auf der Hutschiene fixie-
ren (Abb. 3).
W
Die durch Zahlen gekennzeichneten Stellantriebe der Reihe nach von
links beginnend auf die Adapterringe montieren, dazu die beiligende
Montageanleitung x-net Stellantrieb 230 V beachten (Abb. 4). Für
eine geordnete Führung der Stellantriebkabel können die vorhande-
nen Kabelbinder (ab 4 Antrieben im Lieferumfang) gelöst und neu
befestigt werden.
3.2 Montage x-net ready line EGO auf dem x-net Verteilerset
Die Montage der x-net ready line EGO erfolgt analog zu 3.1
W
Baustellenkappen von den Thermostatventilen des Verteilerbalkens
entfernen (Abb. 1).
W
Klemmleiste der x-net ready line an der Hutschiene des Verteilersets
einhängen und nach unten schwenken (Abb. 2).
W
Rote Kunststoffschieber an der Klemmleiste eindrücken, bis diese
hörbar einrasten und die Klemmleiste fest auf der Hutschiene fixie-
ren (Abb. 3).
W
Die durch Zahlen gekennzeichneten Antriebe der Reihe nach von links
beginnend auf die Thermostatventile montieren und die Temperatur-
sensor-Clips an den Heizrohren befestigen, dazu die beiliegende Mon-
tageanleitung x-net Regelantrieb EGO 230 V beachten (Abb. 4). Für
eine geordnete Führung der Regelantriebkabel können die vorhan-
denen Kabelbinder (ab 4 Antrieben im Lieferumfang) gelöst werden.
03/2021
