10.4. MD-AA Aktivantenne für FMD 20, 25, 50 und 55
Beschreibung :
Die aktive Antenne MD-AA wurde speziell abgestimmt
für die Fastnet Radio GMDSS Marine Radio Decoder
Serie FMDxx entwickelt. Sie kann aber auch für jeden
Marine Empfänger oder andere Empfänger eingesetzt
werden.
Sie ist vorwiegend für den Empfang vertikal polarisierter
Wellen im Lang- Mittel-
konzipiert. Dabei wurde besonderer Wert nicht auf
möglichst hohe Ausgangsspannung, sondern vielmehr
auf großen Abstand zwischen Signal und Störpegel
gelegt. Die hierauf
Antennenelektronik übernimmt die Funktion eines
rauscharmen, hochlinearen Impedanzwandlers und
gewährleistet größtmögliche
Störsignalen. Durch
Schutzschaltungen
Überspannungen, die
atmosphärische bzw. elektrostatische Entladungen
oder den benachbarten
hervorgerufen werden können, in der Regel keine
Zerstörung der Elektronik.
Die Antennenelektronik ist im, aus schlagfesten, UV-
und Öl- beständigen
Antennenfuß untergebracht
mechanischen und
Beschädigungen optimal
antennenseitigen Anschluss
witterungsbeständige N-Verbindung vorgesehen.
Ein geeignetes Koaxkabel (z.B. RG214 bzw. RG58)
dient zugleich der Ableitung des Empfangssignals und
der Zuführung der Versorgungsspannung.
Eine universell einsetzbare Antennenhalterung zur
Montage auf Rohren oder an vertikalen Flächen wird
standardmäßig mitgeliefert.
Alle neuen Modelle der Fastnet Radio Decoder haben
eine speziell dafür angepasste Antennenversorgung
bereits serienmäßig integriert, die bei Bedarf aktiviert
werden kann.
Die Antenne muss also nur über ein geeignetes
Koaxkabel mit dem Antenneneingang des Decoders
verbunden werden. Die zusätzliche Installation einer
Antennenversorgung entfällt in diesem Fall.
T E C H N I S C H E DAT E N
Freq u enzbereich: 100 kHz bis 30 MHz
N e nnimpedanz: 50
Welligkeit ( V SWR) : < 2
HF-Anschluss: N - Buchse
Stromversorgung: über HF Anschluss
Spannung: 12 V DC ( 1 0 bis 16 Volt)
Stromaufnahme: max . 65 mA bei 12 V
I n termodulationsabstand
2. Ordnung E1 = E2 = 0,1V/m T y
3. Ordnung E1 = E2 = 0,1V/m T y
FMD25 1999
und Kurzwellenbereich
sorgfältig abgestimmte
Immunität gegenüber
die Verwendung moderner
verursachen
beispielsweise
Einschlag von
Kunststoff hergestelltem,
und damit
witterungsbedingten
geschützt. Für
ist eine robuste,
Ohm
p. 75 dB
p. 95 dB
auch
durch
Blitzen
vor
den
Abmessungen:
Gewicht:
T e mperaturbereich:
Bestellinformation :
MD-AA : Antenne inkl. Halterung
und N-Stecker für RG58/U
AA-P S :(optional)

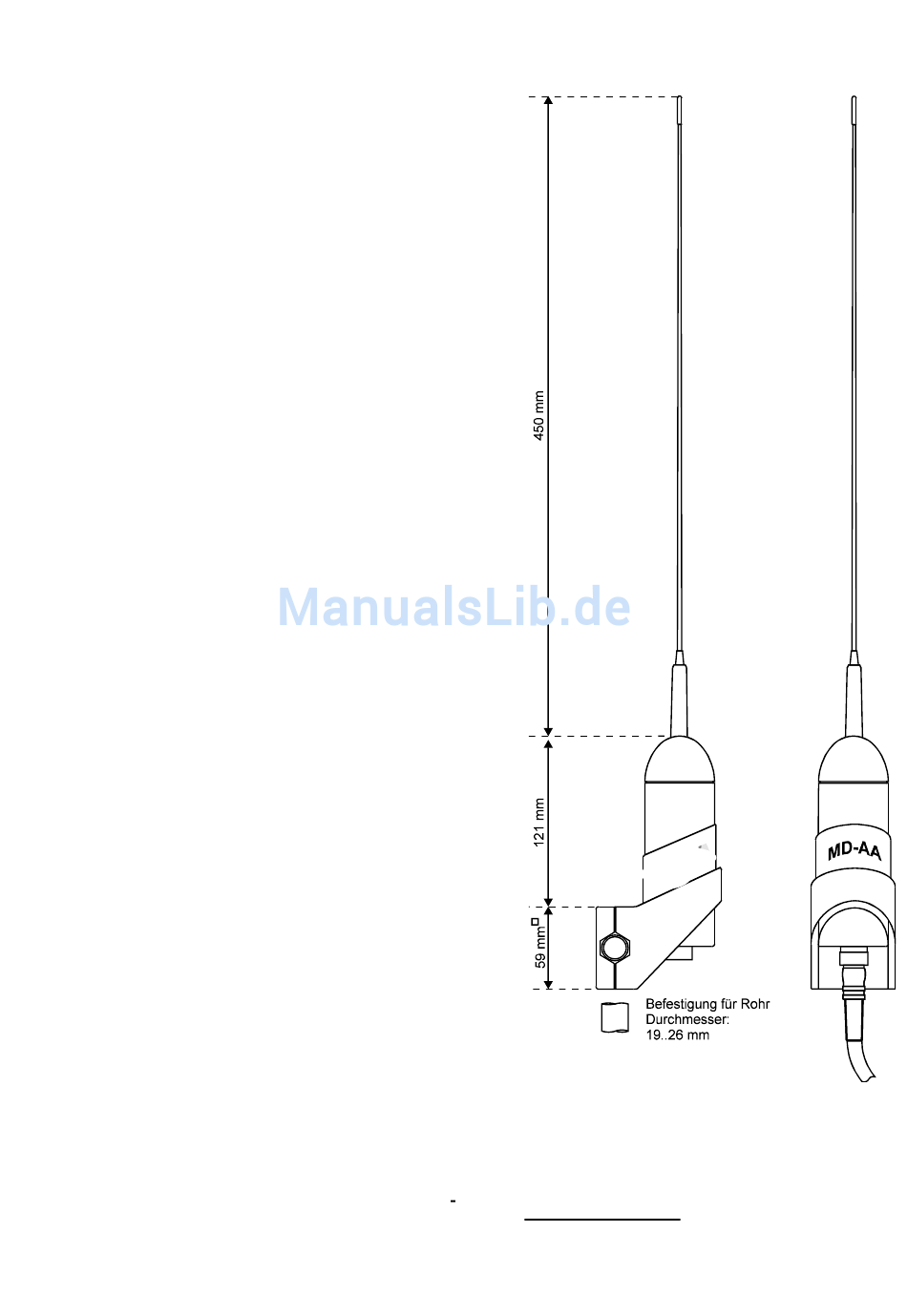

siehe Skizze
ca. 400 Gramm
-25°C bis +55°C
Spannungseinspeisung
Seite 10-3
