10.3. MD-AA Aktivantenne für FMD15,20,25, FMD50, FMD55P
Beschreibung :
Die
aktive
Antenne
abgestimmt für die Fastnet Radio GMDSS Marine
Radio Decoder Serie FMDxx entwickelt. Sie kann
aber auch für jeden Marine Empfänger oder andere
Empfänger eingestzt werden.
Sie ist vorwiegend für den Empfang vertikal
polarisierter
Wellen
Kurzwellenbereich
besonderer
Wert
nicht
Ausgangsspannung, sondern vielmehr auf großen
Abstand zwischen Signal und Störpegel gelegt. Die
hierauf sorgfältig abgestimmte Antennenelektronik
übernimmt
die
Funktion
hochlinearen Impedanzwandlers und gewährleistet
größtmögliche Immunität gegenüber Störsignalen.
Durch
die
Schutzschaltungen
Überspannungen,
die
atmosphärische bzw. elektrostatische Entladungen
oder den benachbarten Einschlag von Blitzen
hervorgerufen werden können, in der Regel keine
Zerstörung der Elektronik.
Die Antennenelektronik ist im, aus schlagfesten,
UV-und Öl- beständigen Kunststoff hergestelltem,
Antennenfuß
untergebracht
mechanischen
und
Beschädigungen
optimal
antennenseitigen
Anschluß
witterungsbeständige N-Verbindung vorgesehen.
Ein geeignetes Koaxkabel (z.B. RG214 bzw. RG58)
dient zugleich der Ableitung des Empfangssignales
und der Zuführung der Versorgungsspannung.
Eine universell einsetzbare Antennenhalterung zur
Montage auf Rohren oder an vertikalen Flächen
wird standardmäßig mitgeliefert.
Alle neuen Modelle der Fastnet Radio Decoder
haben
eine
speziell
Antennenversorgung bereits serienmäßig integriert,
die bei Bedarf aktiviert werden kann.
Die Antenne muß also nur über ein geeignetes
Koaxkabel mit dem Antenneneingang des Decoders
verbunden werden. Die zusätzliche Installation einer
Antennenversorgung entfällt in diesem Fall.
TECHNISCHE DATEN
Frequenzbereich:
100 kHz bis 30 MHz
Nennimpedanz:
50 Ohm
Welligkeit (VSWR):
< 2
HF-Anschluß:
N - Buchse
Stromversorgung:
über HF Anschluß
Spannung:
12 V DC (10 bis 16 Volt)
Stromaufnahme: max. 65 mA bei 12 V
Intermodulationsabstand
2. Ordnung E1 = E2 = 0,1V/m typ. 75 dB
3. Ordnung E1 = E2 = 0,1V/m typ. 95 dB
FMD55P V 4.xx Oktober 2006
MD-AA
wurde
im
Lang-
Mittel-
konzipiert.
Dabei
auf
möglichst
eines
rauscharmen,
Verwendung
moderner
verursachen
beispielsweise
und
damit
witterungsbedingten
geschützt.
Für
ist
eine
robuste,
dafür
angepasste
speziell
und
wurde
hohe
auch
durch
vor
den

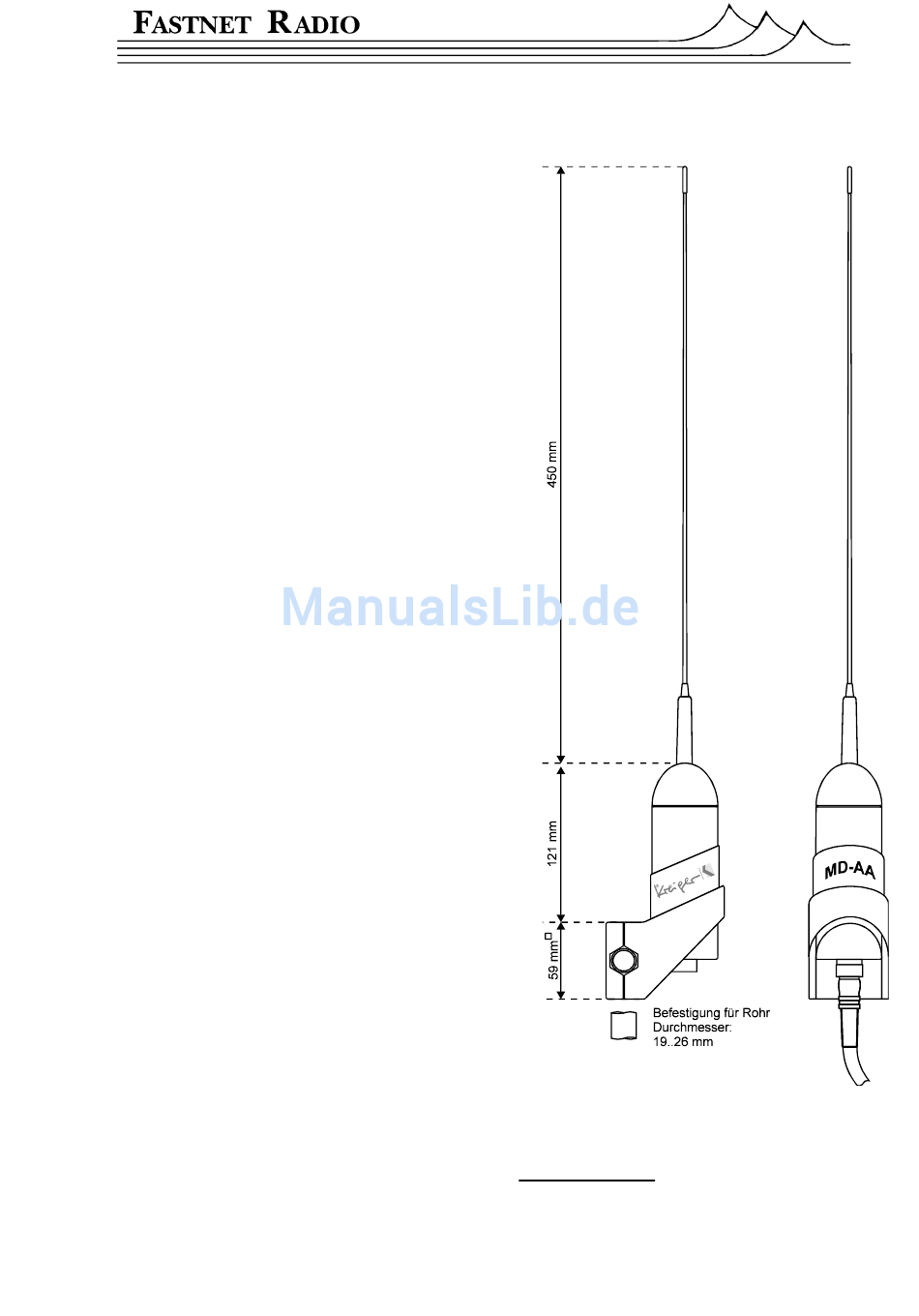

Abmessungen:
Gewicht:
Temperaturbereich:
Bestellinformation :
MD-AA :
AA-PS: (optional) Spannungseinspeisung
siehe Skizze
ca. 400 Gramm
-25°C bis +55°C
Antenne incl. Halterung
und N-Stecker für RG58/U
Seite 10-3
