10.4. Aktivantenne für FMD15, FMD20, FMD50, FMD55P
Beschreibung :
Die aktive Antenne
abgestimmt für die Fastnet Radio GMDSS Marine
Radio Decoder Serie FMDxx entwickelt. Sie kann
aber auch für jeden Marine Empfänger oder
andere Empfänger eingestzt werden.
Sie ist vorwiegend für den Empfang vertikal
polarisierter Wellen
Kurzwellenbereich
besonderer Wert
Ausgangsspannung, sondern vielmehr auf großen
Abstand zwischen Signal und Störpegel gelegt.
Die hierauf
Antennenelektronik übernimmt die Funktion eines
rauscharmen, hochlinearen
und gewährleistet
gegenüber Störsignalen. Durch die Verwendung
moderner Schutzschaltungen verursachen auch
Überspannungen,
atmosphärische
Entladungen oder den benachbarten Einschlag
von Blitzen hervorgerufen werden können, in der
Regel keine Zerstörung der Elektronik.
Die Antennenelektronik ist im, aus schlagfesten,
UV-und Öl- beständigen Kunststoff hergestelltem,
Antennenfuß untergebracht
mechanischen und
Beschädigungen optimal geschützt. Für den
antennenseitigen Anschluß ist eine robuste,
witterungsbeständige N-Verbindung vorgesehen.
Ein geeignetes Koaxkabel (z.B. RG214 bzw.
RG58) dient zugleich
Empfangssignales
Versorgungsspannung.
Eine universell einsetzbare Antennenhalterung zur
Montage auf Rohren oder an vertikalen Flächen
wird standardmäßig mitgeliefert.
Alle neuen Modelle der Fastnet Radio Decoder
haben eine speziell
Antennenversorgung
integriert, die bei Bedarf aktiviert werden kann.
Die Antenne muß also nur über ein geeignetes
Koaxkabel mit dem
Decoders verbunden werden. Die zusätzliche
Installation einer Antennenversorgung entfällt.
TECHNISCHE DATEN
Frequenzbereich: 100 kHz bis 30 MHz
Nennimpedanz: 50 Ohm
Welligkeit (VSWR): < 2
HF-Anschluß: N - Buchse
Stromversorgung: über HF Anschluß
Spannung: 12 V DC (10 bis 16 Volt)
Stromaufnahme: max. 65 mA bei 12 V
Intermodulationsabstand
2. Ordnung E1 = E2 = 0,1V/m typ. 75 dB
3. Ordnung E1 = E2 = 0,1V/m typ. 95 dB
FMD15 V 1.xx September 1999
MD-AA wurde
im Lang- Mittel-
konzipiert. Dabei
nicht auf möglichst
sorgfältig abgestimmte
Impedanzwandlers
größtmögliche Immunität
die beispielsweise
bzw. elektrostatische
und damit
witterungsbedingten
der Ableitung
und der Zuführung
dafür angepasste
bereits serienmäßig
Antenneneingang
speziell
und
wurde
hohe
durch
vor
des
der
des

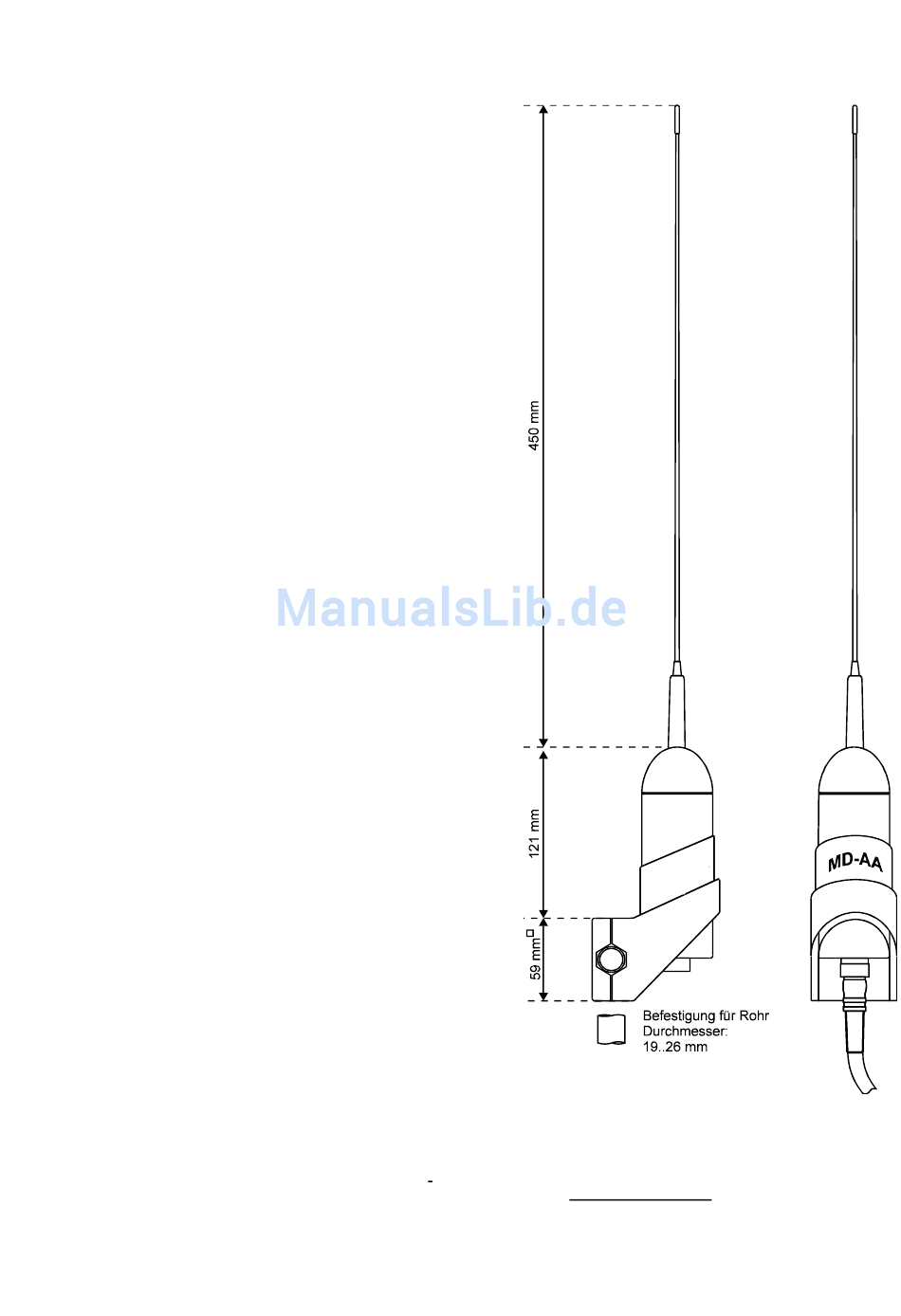

Abmessungen: siehe Skizze
Gewicht:
Temperaturbereich:
Bestellinformation :
MD-AA : Antenne incl. Halterung
AA-PS:(optional) Spannungseinspeisung
ca. 400 Gramm
-25°C bis +55°C
und N-Stecker für RG58/U
Seite 10-3
