UPSI-IP-2-Serie

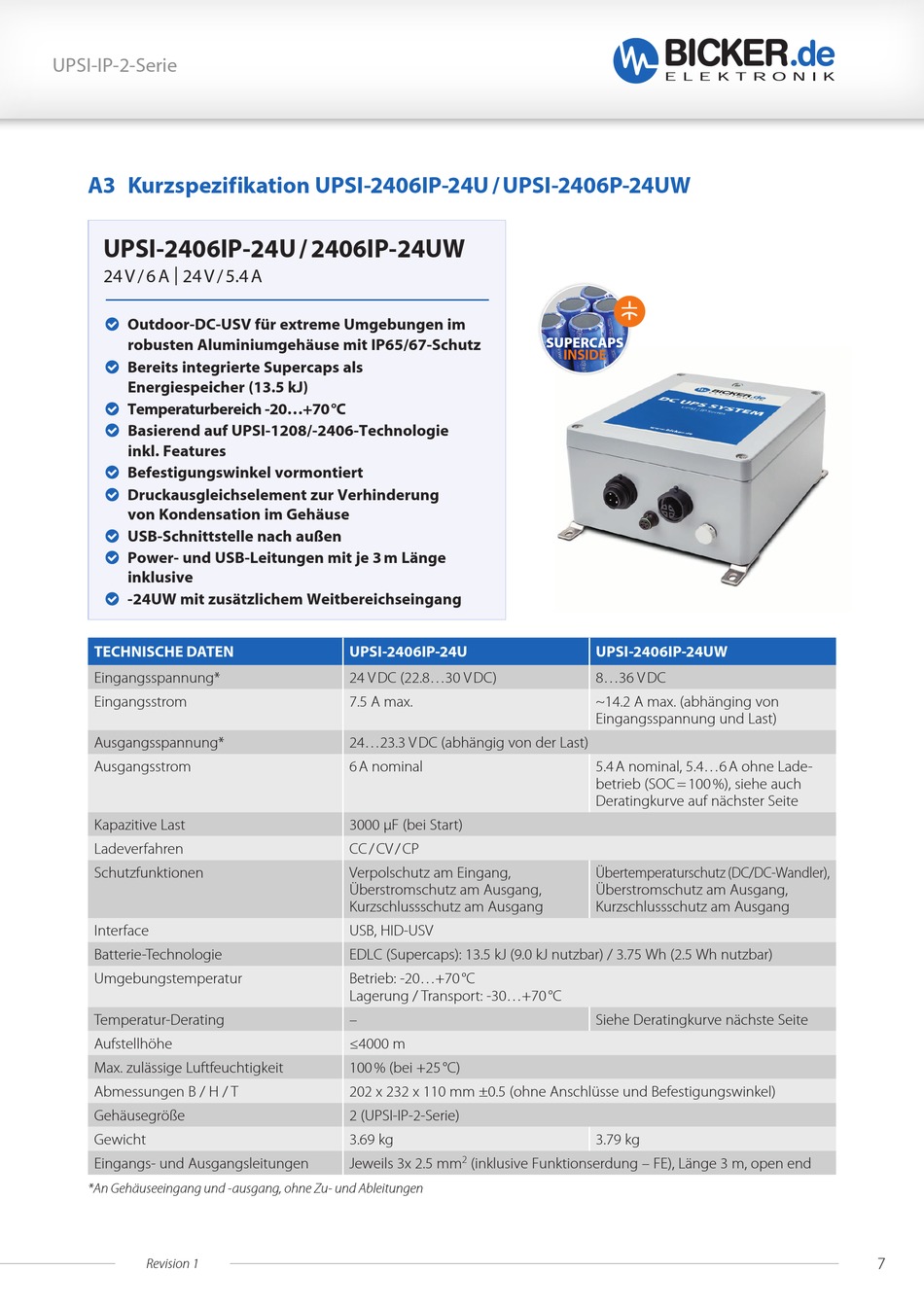

A3 Kurzspezifikation UPSI-2406IP-24U / UPSI-2406P-24UW
UPSI-2406IP-24U / 2406IP-24UW
24 V / 6 A | 24 V / 5.4 A
Outdoor-DC-USV für extreme Umgebungen im
robusten Aluminiumgehäuse mit IP65/67-Schutz
Bereits integrierte Supercaps als
Energiespeicher (13.5 kJ)
Temperaturbereich -20...+70 °C
Basierend auf UPSI-1208/-2406-Technologie
inkl. Features
Befestigungswinkel vormontiert
Druckausgleichselement zur Verhinderung
von Kondensation im Gehäuse
USB-Schnittstelle nach außen
Power- und USB-Leitungen mit je 3 m Länge
inklusive
-24UW mit zusätzlichem Weitbereichseingang
TECHNISCHE DATEN
Eingangsspannung*
Eingangsstrom
Ausgangsspannung*
Ausgangsstrom
Kapazitive Last
Ladeverfahren
Schutzfunktionen
Interface
Batterie-Technologie
Umgebungstemperatur
Temperatur-Derating
Aufstellhöhe
Max. zulässige Luftfeuchtigkeit
Abmessungen B / H / T
Gehäusegröße
Gewicht
Eingangs- und Ausgangsleitungen
*An Gehäuseeingang und -ausgang, ohne Zu- und Ableitungen
Revision 1
UPSI-2406IP-24U
24 V DC (22.8...30 V DC)
7.5 A max.
24...23.3 V DC (abhängig von der Last)
6 A nominal
3000 µF (bei Start)
CC / CV / CP
Verpolschutz am Eingang,
Überstromschutz am Ausgang,
Kurzschlussschutz am Ausgang
USB, HID-USV
EDLC (Supercaps): 13.5 kJ (9.0 kJ nutzbar) / 3.75 Wh (2.5 Wh nutzbar)
Betrieb: -20...+70 °C
Lagerung / Transport: -30...+70 °C
–
≤4000 m
100 % (bei +25 °C)
202 x 232 x 110 mm ±0.5 (ohne Anschlüsse und Befestigungswinkel)
2 (UPSI-IP-2-Serie)
3.69 kg
2
Jeweils 3x 2.5 mm
(inklusive Funktionserdung – FE), Länge 3 m, open end
SUPERCAPS
INSIDE
UPSI-2406IP-24UW
8...36 V DC
~14.2 A max. (abhänging von
Eingangsspannung und Last)
5.4 A nominal, 5.4...6 A ohne Lade-
betrieb (SOC = 100 %), siehe auch
Deratingkurve auf nächster Seite
Übertemperaturschutz (DC/DC-Wandler),
Überstromschutz am Ausgang,
Kurzschlussschutz am Ausgang
Siehe Deratingkurve nächste Seite
3.79 kg
7
