UPSI-IP-2-Serie

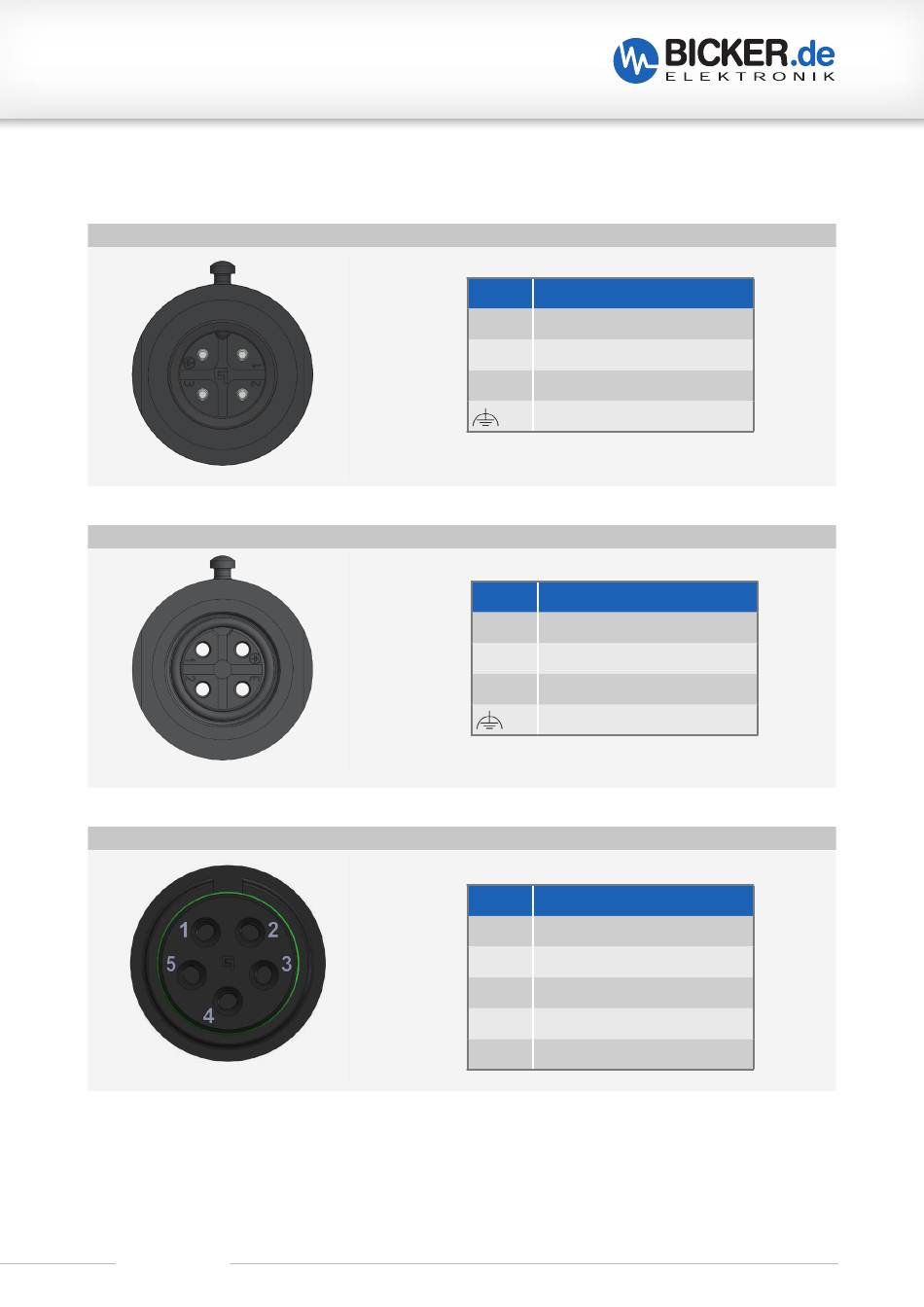

F3 Anschlussbeschreibung

EINGANG (INPUT)
AUSGANG (OUTPUT)
USB
Revision 1
PIN FUNKTION
1 Vin +
2 Vin – (GND)
3 n.a
FE
PIN FUNKTION
1 Vout +
2 Vout – (GND)
3 n.a
FE
PIN FUNKTION
1 Data –
2 V+
3 V– (GND)
4 Schirmung
5 Data+
