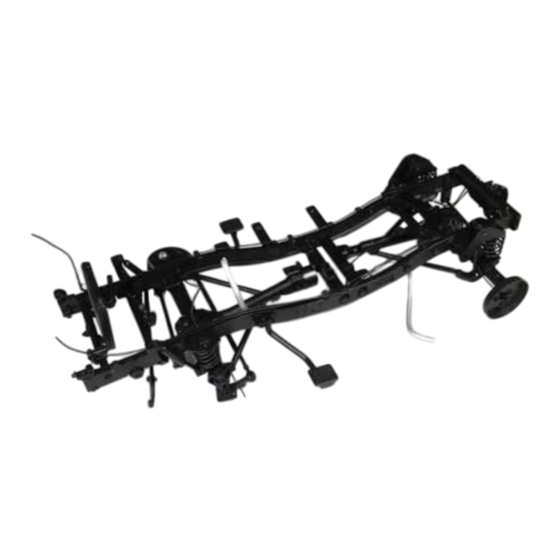

Der Kühler wird zusammengebaut und an der Front des Rahmens angebracht. Zwei Abschnitte eines
Hydraulikschlauchs werden zusammengesteckt und am Modell befestigt.

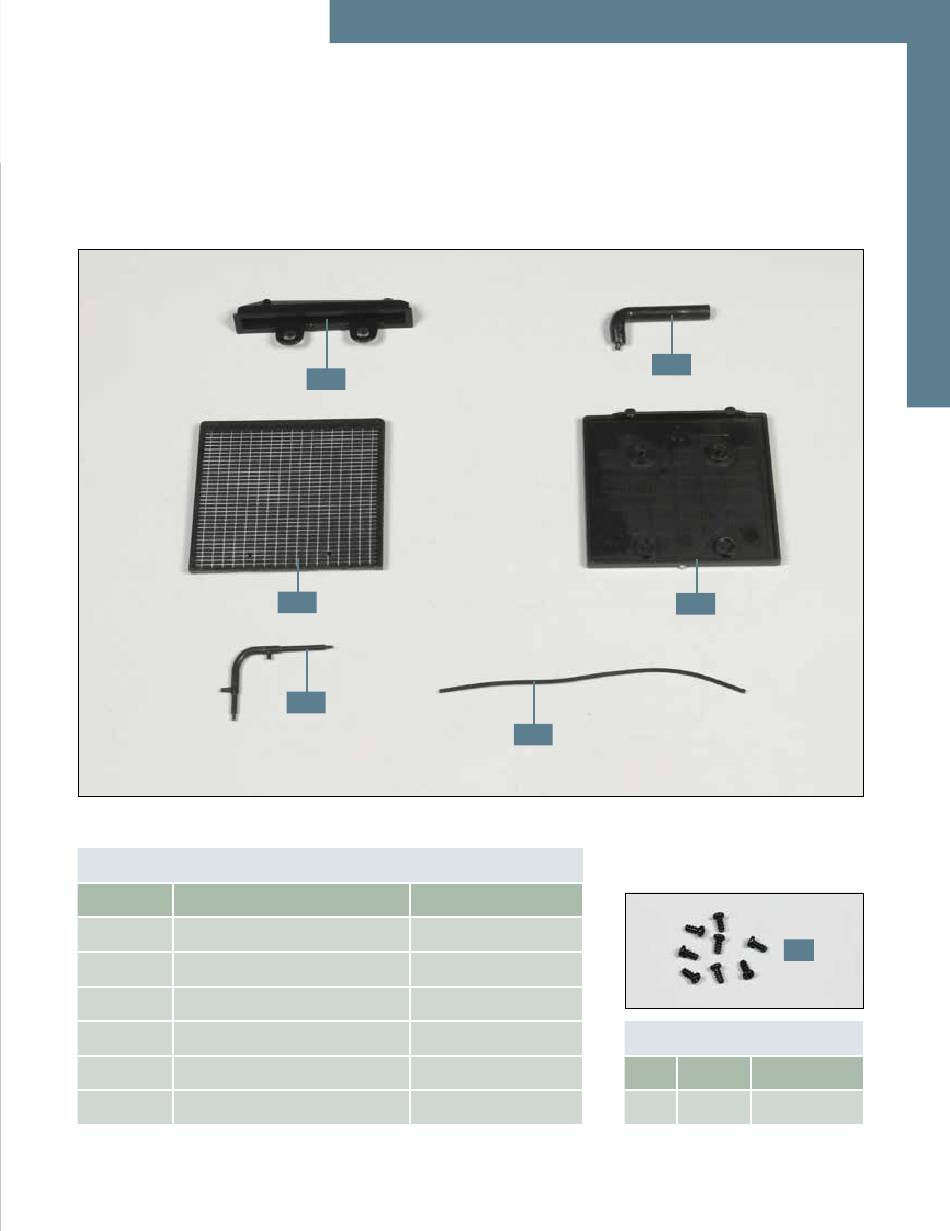

Ihre Bauteile im Überblick
Teilenummer
36A
Oberteil des Kühlers
36B
Zulaufrohr zur Wasserpumpe
36C
Kühler­Vorderteil
36D
Kühler­Rückwand
36E
Schlauchstück
36F
Schlauchstück
DER KÜHLER
36A
36C
36E
Name
36F
Material
ABS
ABS
ABS
ABS
ABS
Typ
PVC
FP
36B
36D
FP
Schrauben
Anzahl
Abmessungen
6+2
2,0 x 4 mm
3
