DIE VORDERACHSE (I)

Der Zusammenbau der Vorderachse beginnt an deren unterer Hälfte. An ihr werden das

Ausgleichsgehäuse, zwei Achsstreben und die Spurstange angebracht.

26A

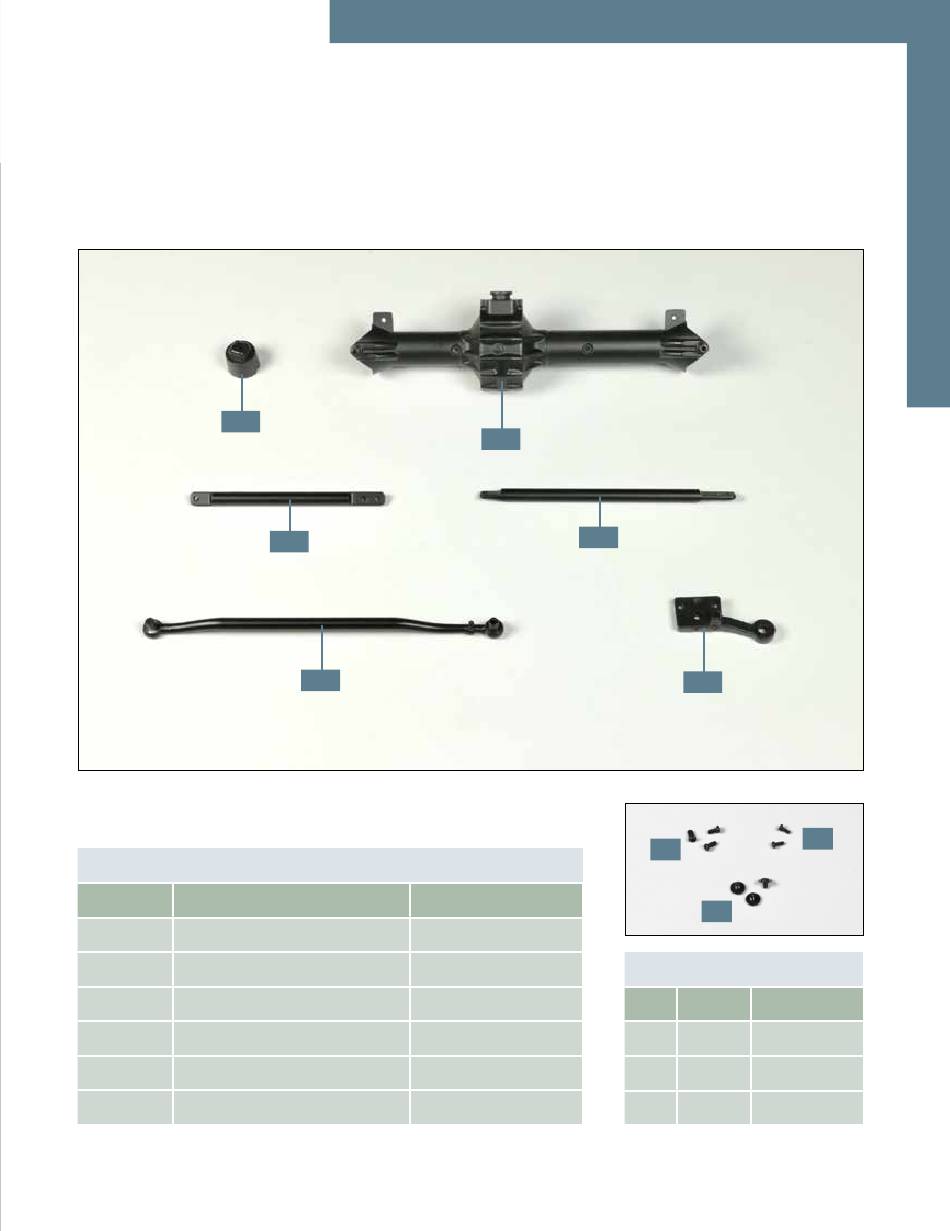

Ihre Bauteile im Überblick

Teilenummer

26A

Ausgleichsgehäuse

26B

Unterteil der Vorderachse

26C

linke Achsstrebe

26D

rechte Achsstrebe

26E

Spurstange

26F

Spurhebel

26C

26E

Name

Zink-Druckguss

26B

26D

Material

Typ

26F

Schrauben

Anzahl

Abmessungen

2+1

1,7 x 4 mm

1+1

1,7 x 4 mm

2+1

2,0 x 3 x 6 mm

Seite 1 DIE VORDERACHSE (I) Der Zusammenbau der Vorderachse beginnt an deren unterer Hälfte. An ihr werden das Ausgleichsgehäuse, zwei Achsstreben und die Spurstange angebracht. Ihre Bauteile im Überblick Teilenummer Name Material Ausgleichsgehäuse Zink-Druckguss Schrauben Unterteil der Vorderachse Zink-Druckguss linke Achsstrebe Zink-Druckguss Anzahl Abmessungen rechte Achsstrebe...
Seite 2 SCHRITT 1 // ERSTE ARBEITEN AN DER VORDERACHSE Legen Sie die Spurstange (auf Ausrichtung achten: Befestigen Sie den Spurhebel mit der Schraube gerader Pfeil) und eine Schraube auf Ihre Arbeitsplatte. an der Spurstange 26E. Die Verbindung bleibt natürlich Führen Sie den Spurhebel zum Zapfen der Spurstange.
Seite 3 Bauanleitung Legen Sie eine weitere Schraube bereit und führen Befestigen Sie die rechte Achsstrebe mit der Sie die rechte Achsstrebe zum rechten Ende der Schraube an der Vorderachse 26B. Beide Achsstreben Vorderachse 26B, wie angedeutet. bleiben beweglich. Führen Sie die Spurstangen-Spurhebel-Baugruppe Fixieren Sie den Spurhebel mit einer Schraube 26E/26F...
