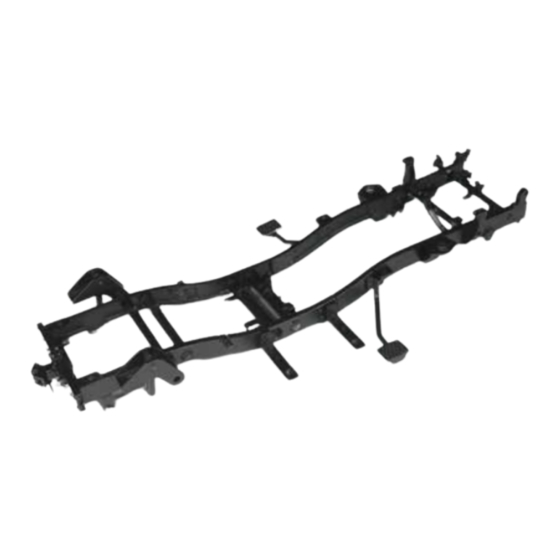

DER LEITERRAHMEN (VIII)
Am Schlussquerträger werden die Anhängekupplung, die Buchse für die Heckzapfwelle und die
Anhängersteckdose angebracht. Anschließend wird der Querträger am Leiterrahmen montiert.
24A
24B
24F

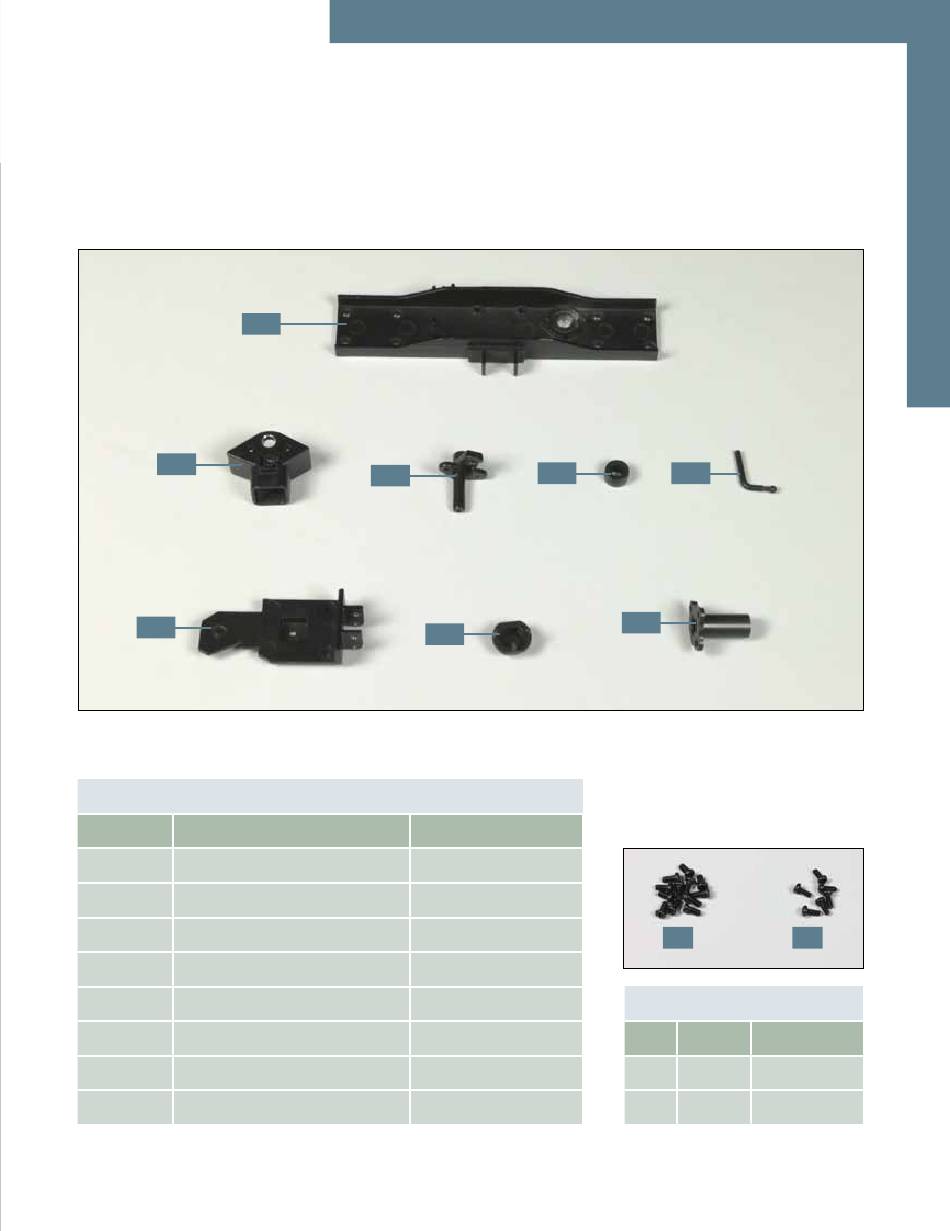

Ihre Bauteile im Überblick
Teilenummer
24A
Schlussquerträger
24B
Anhängekupplung
24C
24D
24E
24F
Lagerbock
24G
Anhängersteckdose
24H
Buchse für die Heckzapfwelle
24C
24G
Name
Zink-Druckguss
Zink-Druckguss
Bolzen
Zink-Druckguss
Puffer
Hebel
Zink-Druckguss
24D
24H
Material
ABS
ABS
Typ
ABS
AM
ABS
DM
24E
AM
DM
Schrauben
Anzahl
Abmessungen
10+2
2 x 4 mm
5+1
1,7 x 4 mm
3
Werbung
Verwandte Anleitungen für Hachette Unimog
Inhaltszusammenfassung für Hachette Unimog
- Seite 1 DER LEITERRAHMEN (VIII) Am Schlussquerträger werden die Anhängekupplung, die Buchse für die Heckzapfwelle und die Anhängersteckdose angebracht. Anschließend wird der Querträger am Leiterrahmen montiert. Ihre Bauteile im Überblick Teilenummer Name Material Schlussquerträger Zink-Druckguss Anhängekupplung Zink-Druckguss Bolzen Zink-Druckguss Puffer Schrauben Hebel Lagerbock Zink-Druckguss Anzahl...
- Seite 2 SCHRITT 1 // ZUSAMMENBAU DER ANHÄNGEKUPPLUNG Legen Sie den Schlussquerträger 24A, die Buchse Nehmen Sie die Buchse und führen Sie sie zur und zwei Schrauben auf Ihrer Arbeitsplatte bereit. großen Bohrung an der Vorderseite des Schlussquerträgers 24A, wie angedeutet. Befestigen Sie die Buchse mit den zwei Schrauben Legen Sie den Lagerbock und eine Schraube...
- Seite 3 Bauanleitung Platzieren Sie den Puffer in der Anhängekupplung und arretieren Sie ihn, indem Sie den Bolzen von außen in die Bohrung der Anhängekupplung hineindrücken, wie abgebildet. Sichern Sie den Bolzen gegen das Herausfallen, indem Sie den Hebel durch die Bohrungen des Bolzens und der Anhängekupplung führen.
- Seite 4 Nehmen Sie den Schlussquerträger zur Hand. Führen Sie den Lagerbock zur Rückseite des Schlussquerträgers, wie angedeutet. Befestigen Sie den Lagerbock mit zwei Schrauben am Schlussquer- träger 24A. SCHRITT 2 // DIE MONTAGE DES SCHLUSSQUERTRÄGERS Stellen Sie den Leiterrahmen auf Ihre Arbeitsplatte und legen Sie acht weitere Schrauben bereit.
-
Seite 5: Das Bauergebnis
Bauanleitung Befestigen Sie den Schlussquerträger mit den acht Schrauben an den beiden Rahmenflanschen 21E, wie es das Foto zeigt. Befestigen Sie die Anhängersteckdo- am Schlussquerträger 24A: Drücken Sie dazu die drei Zapfen an der Rückseite der Steckdose in die entsprechenden Löcher des Querträgers.
