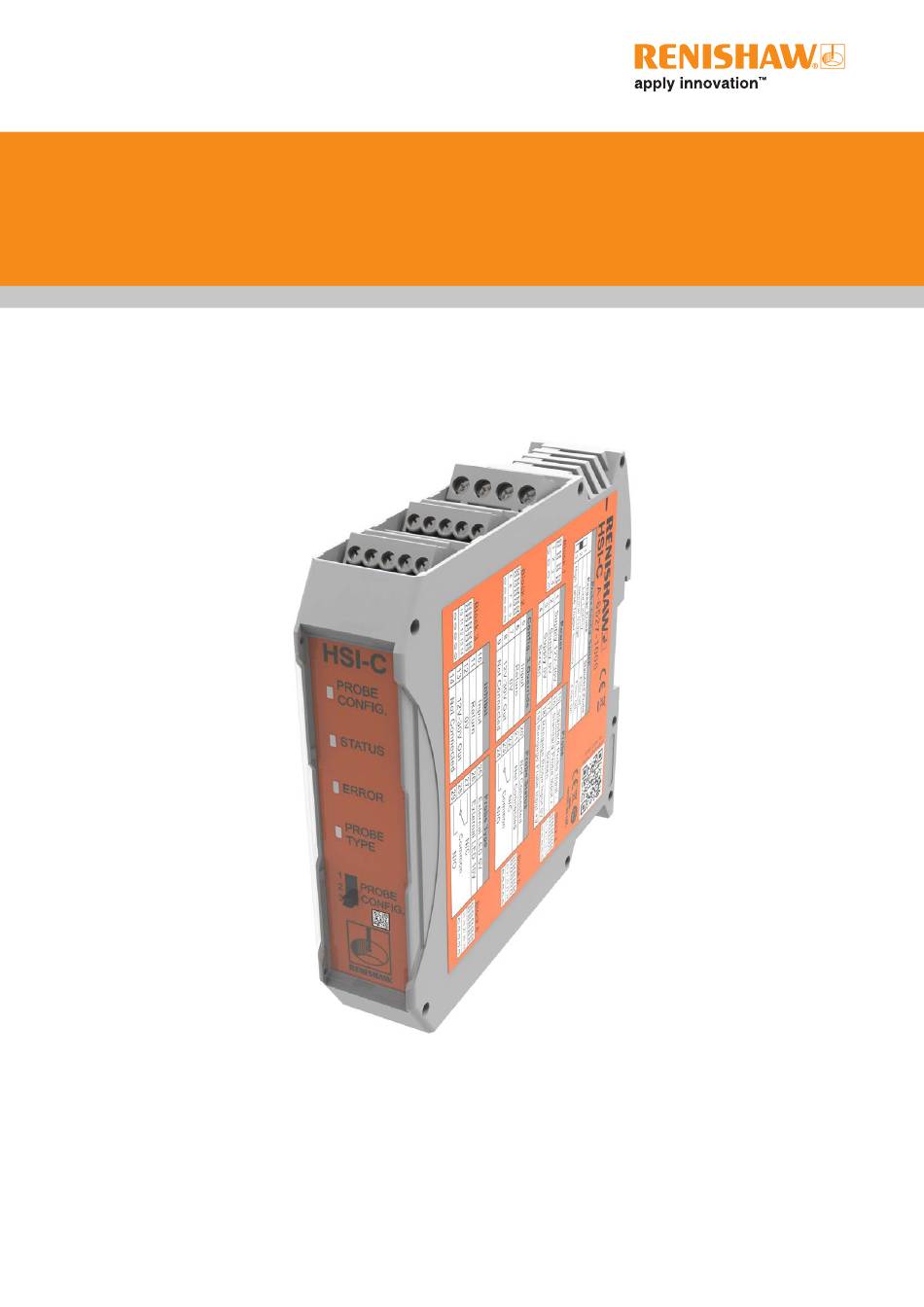

- Seite 1 Installationshandbuch H-6527-8502-02-A HSI-C Interface für kabelgebundene Messsysteme – konfigurierbar...
- Seite 2 © 2018–2021 Renishaw plc. Alle Rechte vorbehalten. Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Renishaw weder ganz noch teilweise kopiert oder reproduziert werden oder auf irgendeine Weise auf ein anderes Medium oder in eine andere Sprache übertragen werden.
-
Seite 3: Inhaltsverzeichnis
HSI-C Komponenten ........ - Seite 4 Montage des HSI-C an einer DIN-Schiene ........
-
Seite 5: Bevor Sie Beginnen
ZUSICHERUNGEN, ERKLÄRUNGEN UND HAFTUNG WERDEN JEDOCH UNGEACHTET IHRER ENTSTEHUNG IM GESETZLICH ZULÄSSIGEN UMFANG AUSGESCHLOSSEN. RENISHAW BEHÄLT SICH DAS RECHT VOR, ÄNDERUNGEN AN DIESEM DOKUMENT UND AN DER HIERIN BESCHRIEBENEN AUSRÜSTUNG UND/ODER SOFTWARE UND AN DEN HIERIN BESCHRIEBENEN SPEZIFIKATIONEN VORZUNEHMEN, OHNE DERARTIGE ÄNDERUNGEN IM VORAUS ANKÜNDIGEN ZU MÜSSEN. -
Seite 6: Cnc-Maschinen
Umgang mit dem Interface Halten Sie die Systemkomponenten sauber. Patente Keine vorhanden. EU-Konformitätserklärung Renishaw plc erklärt in alleiniger Verantwortung, dass das HSI-C allen einschlägigen Rechtsvorschriften der Union entspricht. Der vollständige Text der EU-Konformitätserklärung ist verfügbar unter: www.renishaw.de/mtpdoc Entsorgung von Elektro- und Elektronik-Altgeräten Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen... -
Seite 7: Sicherheit
Informationen für den Maschinenlieferanten/-installateur Es obliegt dem Maschinenlieferanten, den Anwender über alle Gefahren zu unterrichten, die sich aus dem Betrieb der Ausrüstung ergeben, einschließlich solcher, die in der Renishaw-Produkt- dokumentation erwähnt sind, und sicherzustellen, dass ausreichende Schutzvorrichtungen und Sicherheitsverriegelungen eingebaut sind. - Seite 8 HSI-C Installationshandbuch Leere Seite.
-
Seite 9: Hsi-C Grundlagen
Maschine von +12 V DC bis +30 V DC betrieben werden. Sollte eine solche Spannungsversorgung an der Maschine nicht verfügbar sein, kann das HSI-C über ein Netzgerät mit +12 V DC bis +30 V DC (mind. 0,5 A) betrieben werden. Die Maschinenversorgung sollte entsprechend auf max. 10 A strombegrenzt sein. -
Seite 10: Hsi-C Komponenten
HSI-C Installationshandbuch HSI-C Komponenten Die folgenden Komponenten sind an der Vorder-, Ober- und Unterseite des HSI-C angebracht (siehe nachfolgende Abbildung): • MESSTASTERKONFIG.- LED • STATUS-LED • FEHLER-LED • MESSTASTERTYP-LED • MESSTASTERKONFIG.-Schalter • VERSORGUNGSANSCHLUSS (Leiste 1, 4-polig) • ANSCHLUSS KONFIG. 3 ÜBERSTEUERN (Leiste 2, 5-polig) •... -
Seite 11: Probekonfig.- Led
Dauerlicht, wenn sich der Messtaster in Ruhestellung befindet. • rotes Dauerlicht, wenn der Messtaster ausgelenkt ist oder keine Messtaster angeschlossen sind. Falls die LED nicht leuchtet, wird das HSI-C nicht mit Spannung versorgt. FEHLER-LED Die FEHLER-LED zeigt: •... -
Seite 12: Messtasterkonfig.-Schalter
Nur für MP250 der ersten Generation Bei einer Änderung der Betriebskonfiguration eines MP250 der ersten Generation muss entweder ein Spannungsreset des HSI-C durchgeführt oder aber die Sperrfunktion des Messtasters aktiviert werden. Anweisungen zur Sperrfunktion des Messtasters sind unter „Sperrfunktion des Messtasters“... -
Seite 13: Anschluss Konfig. 3 Übersteuern (Leiste 2, 5-Polig)
ANSCHLUSS KONFIG. 3 ÜBERSTEUERN (Leiste 2, 5-polig) Zum Anschluss der Konfig. 3-Übersteuerungsfunktion. • Klemme 5: Eingang Konfig. 3 Übersteuern. • Klemme 6: Rückleitung Konfig. 3 Übersteuern. • Klemme 7: 0 V DC. • Klemme 8: +12 V DC bis +30 V DC OUT (mit 100 mA gesichert). •... -
Seite 14: Anschluss Ssr Messtastertyp Und Externe Led (Leiste 6, 5-Polig)
Die Maximalspannung beträgt 30 V DC. HINWEIS: Die Wiederbereitschaftszeit bei Statusänderungen beträgt 25 ms ±5 ms. Die Wiederbereit- schaftszeit ist die Zeitverzögerung zwischen dem Zeitpunkt, an dem das HSI-C auf eine Messtaster- auslösung reagiert, und dem Zeitpunkt, an dem der Messtaster wiedereingesetzt werden kann. -
Seite 15: Messtaster-Sperrfunktion
+12 V DC bis +30 V DC M-Befehl (elektrischer Maschinenausgang) direkt an das HSI-C angeschlossen Bei Verwendung dieser Methode wird empfohlen, das HSI-C wie in der folgenden Abbildung gezeigt anzuschließen. Alternativ kann Pin 11 (SPERREN RÜCKLEITUNG) an Leiste 3, anstatt mit der 0-V-DC-Schaltung der CNC-Steuerung (nur gemeinsame 0 V DC), mit Pin 12 (0 V DC) an Leiste 3 verbunden werden. -
Seite 16: Durch M-Befehl (Elektrischen Maschinenausgang) Gesteuerter Relaiskontakt
HSI-C Installationshandbuch Durch M-Befehl (elektrischen Maschinenausgang) gesteuerter Relaiskontakt Bei Verwendung dieser Methode wird empfohlen, das HSI-C wie in der folgenden Abbildung gezeigt anzuschließen. Durch Kurzschließen von Pin 12 (0 V DC) und Pin 11 (SPERREN RÜCKLEITUNG) an Leiste 3 (weniger als 100 W) wird der Ausgang, unabhängig von dem tatsächlichen Messtasterstatus, in einen Ruhestellungszustand zwangsgesteuert und die Spannungsversorgung des Messtasters unterbrochen. -
Seite 17: Konfig. 3-Übersteuerungsfunktion
+12 V DC bis +30 V DC M-Befehl (elektrischer Maschinenausgang) direkt an das HSI-C angeschlossen Bei Verwendung dieser Methode wird empfohlen, das HSI-C wie in der folgenden Abbildung gezeigt anzuschließen. Alternativ kann Pin 6 (KONFIG. 3 ÜBERSTEUERN RÜCKLEITUNG) an Leiste 2, anstatt mit der 0-V-DC-Schaltung der CNC-Steuerung (nur gemeinsame 0 V DC), mit Pin 7 (0 V DC) an Leiste 2 verbunden werden. -
Seite 18: Dc M-Befehl (Elektrischer Maschinenausgang) Direkt An Das Hsi-C Angeschlossen
(mit 100 mA gesichert) Durch M-Befehl (elektrischen Maschinenausgang) gesteuerter Relaiskontakt Bei Verwendung dieser Methode wird empfohlen, das HSI-C wie in der folgenden Abbildung gezeigt anzuschließen. Durch Kurzschließen von Pin 7 (0 V DC) und Pin 6 (KONFIG. 3 ÜBERSTEUERN RÜCKLEITUNG) an Leiste 2 (weniger als 100 W) wird die Konfig. 3-Übersteuerungsfunktion aktiviert. -
Seite 19: Durch M-Befehl (Elektrischen Maschinenausgang) Gesteuerter Offener Kollektor
Durch M-Befehl (elektrischen Maschinenausgang) gesteuerter offener Kollektor Bei Verwendung dieser Methode wird empfohlen, das HSI-C wie in der folgenden Abbildung gezeigt anzuschließen. Ein M-Befehl wird zur Aktivierung der Konfig. 3-Übersteuerungsfunktion verwendet. ANSCHLÜSSE KONFIG. 3 ÜBERSTEUERN (Leiste 2) 2.11 7. 0 V DC... -
Seite 20: Hsi-C Abmessungen
HSI-C Installationshandbuch HSI-C Abmessungen 107,0 2.12 113,6 22,6 Abmessungen in mm... -
Seite 21: Hsi-C Spezifikationen
HSI-C Spezifikationen Hauptanwendung Das HSI-C verarbeitet Signale von RENGAGE- oder kabel- gebundenen Standard-Messtastern und wandelt sie in potenzialfreie SSR-Signale um, die dann an die CNC-Maschinensteuerung übertragen werden. Abmessungen Breite 22,6 mm 2.13 Höhe 99,0 mm Tiefe 113,6 mm Signalübertragung Kabelgebunden... - Seite 22 HSI-C Installationshandbuch 2.14 Leere Seite.
-
Seite 23: Systeminstallation
Mit dem HSI-C kompatibler Mit dem HSI-C kompatible RENGAGE-Messtaster Standardmesstaster MP250 TS27R TS20 TS34 HINWEISE: Es kann jeweils nur ein Messtaster angeschlossen sein. Die Verbindung zwischen Messtasteraufnahme und HSI-C Interface muss geschirmt und am Interface an Masse angeschlossen werden. -
Seite 24: Montage Des Hsi-C An Einer Din-Schiene
HSI-C Installationshandbuch Montage des HSI-C an einer DIN-Schiene Standard DIN-Schienenmontage... -
Seite 25: Anschluss Des Hsi-C An Einen Rengage-Messtaster Und Die Cnc-Steuerung
Anschluss des HSI-C an einen RENGAGE-Messtaster und die CNC-Steuerung HSI-C Interface Messtasteranschluss (5-polig) Äußerer Federkontaktpin, grün 19. RENGAGE-Messtaster Eingang + V DC Innerer Federkontaktpin, blau 18. RENGAGE-Messtaster Eingang 0 V DC Grün/gelb Leiste 4 17. Schirm 16. Standardmesstaster Eingang + FS10/FS20 Feste Messtasteraufnahme 15. -
Seite 26: Anschluss Des Hsi-C An Einen Standardmesstaster Und Die Cnc-Steuerung
HSI-C Installationshandbuch Anschluss des HSI-C an einen Standardmesstaster und die CNC-Steuerung FS1*/FS2*/FS10/FS20 Feste Messtasteraufnahme HSI-C Interface für Standardmesstaster Messtasteranschluss (5-polig) Kein Schirmanschluss 19. RENGAGE-Messtaster Eingang + V DC 18. RENGAGE-Messtaster Eingang 0 V DC Grün/gelb Leiste 4 17. Schirm Äußerer Federkontaktpin, grün 16. -
Seite 27: Teileliste
Verpackung. Klemmenleiste P-CN47-0082 4-polige Klemmenleiste (1 Stück benötigt). Klemmenleiste P-CN47-0083 5-polige Klemmenleiste (5 Stück benötigt). Dokumentation. Diese kann von unserer Website unter www.renishaw.de heruntergeladen werden. MP250 H-5500-8500 Quickstart-Anleitung: Benutzerinformation zur schnellen Einrichtung des MP250 Messtasters. MP250 H-5500-8511 Installationshandbuch: Benutzerinformation zur Einrichtung des MP250. - Seite 28 HSI-C Installationshandbuch Leere Seite.
- Seite 30 Renishaw GmbH +49 7127 9810 +49 7127 88237 Karl-Benz Straße 12 germany@renishaw.com 72124 Pliezhausen Deutschland www.renishaw.de Kontaktinformationen finden Sie unter www.renishaw.de/Renishaw-Weltweit *H-6527-8502-02* Veröffentlicht: 09.2021 Artikelnummer H-6527-8502-02-A © 2018–2021 Renishaw plc...
