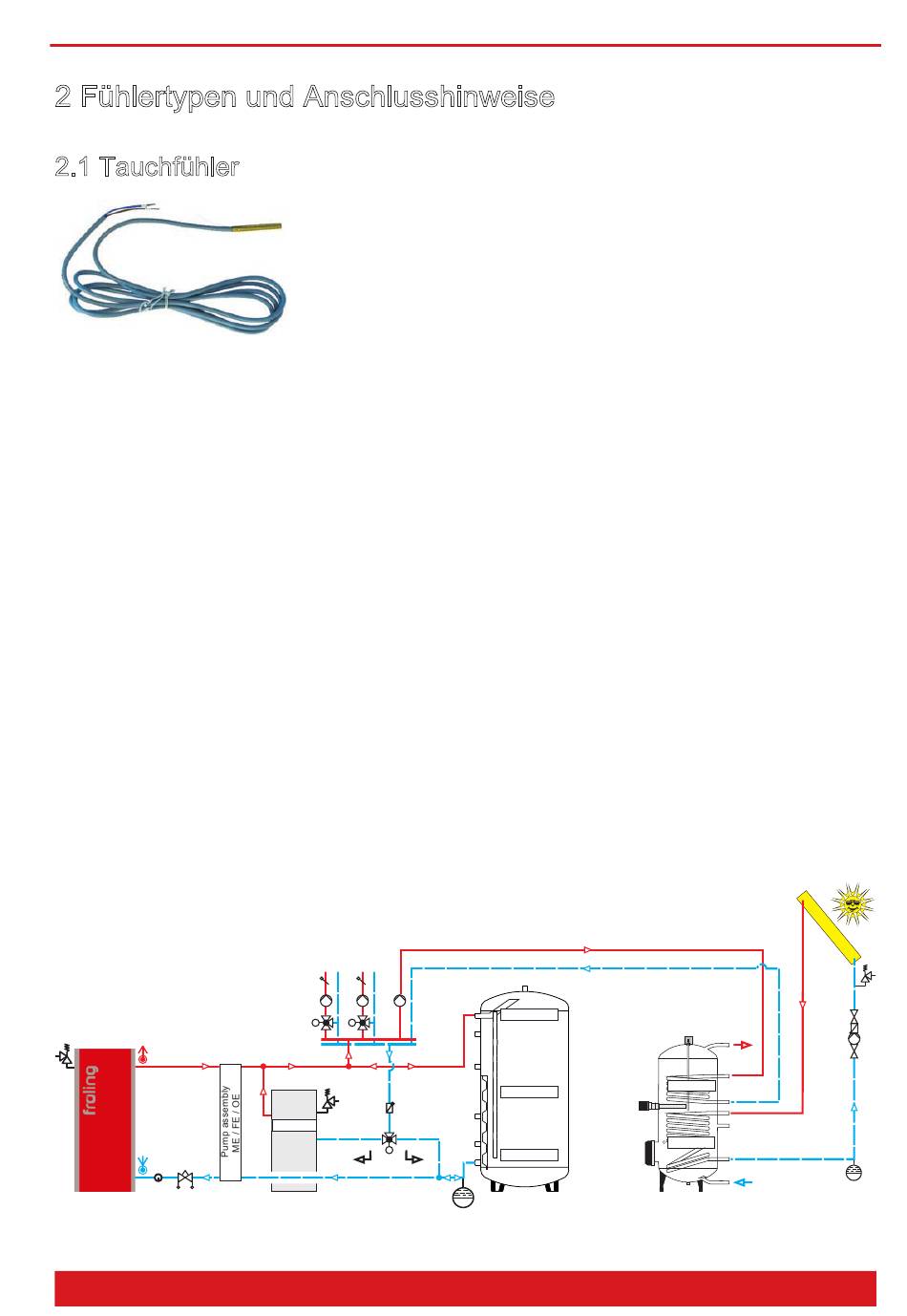

2 Fühlertypen und Anschlusshinweise
2.1 Tauchfühler
▪ Puffer oben (Fühler 0.1)
- Heizkreisfreigabe für die angeschlossenen Heizkreise (Standardwert: 30 °C)
- Wärmequelle zur Differenzregelung der Boilerladepumpe(n)
- Startsignal Pufferspeichermanagement
- Freigabe eines beigestellten Öl-/Gaskessels bzw. Brennwertgeräts
▪ Puffer unten (Fühler 0.2)
- Differenzmessung zu Kesselfühler für Pumpenschaltbedingung
- Stoppsignal Pufferspeichermanagement
▪ Boiler (Fühler 0.3)
- Startsignal für Boilerladepumpe
- Differenzmessung zur Wärmequelle (Kessel oder Puffer – systemabhängig)
▪ Boiler unten (Fühler 0.4)
- Referenzfühler bei Solaranlagen
▪ Öl-/Gaskessel / Brennwertgerät (Fühler 0.5)
- Heizkreisfreigabe bei Öl-/Gasbetrieb bzw. Betrieb des Brennwertgeräts (systemabhängig)
- Überwachung der Sockeltemperatur bei Öl-/Gaskessel / Brennwertgerät (Umschaltventil / Pumpe)
▪ Puffer Mitte (Fühler 0.6)
- Stoppsignal für Pufferladung bei Kombikessel im Pelletsbetrieb
Balancing
valve
Boiler with controller
Lambdatronic 3200
P1070219_Schemenheft Lambdatronic 3200_de
Fühler zur Positionierung in Tauchhülsen oder an den Fühlerleisten der Fröling
Speichersysteme.
▪ Widerstandsfühler Typ KVT20; ca. 2kOhm bei 20°C
▪ Maximale Leitungslänge 40m mit geschirmtem Kabel
M
M
Fühler 0.5
Sensor 0.5
AB(1)
A(2)
B(3)
M
Wood
Oil / gas
operation
operation
Oil / Gas boiler
Condensing system
2 Fühlertypen und Anschlusshinweise
Sensor 0.1, A
A
B
C
D
E
Sensor 0.6, F
F
G
H
I
Sensor 0.2, J
J
Layered tank
Unicell NT-S
Domestic
hot water
Sensor 0.3
Sensor 0.4
Cold
water
DHW tank
