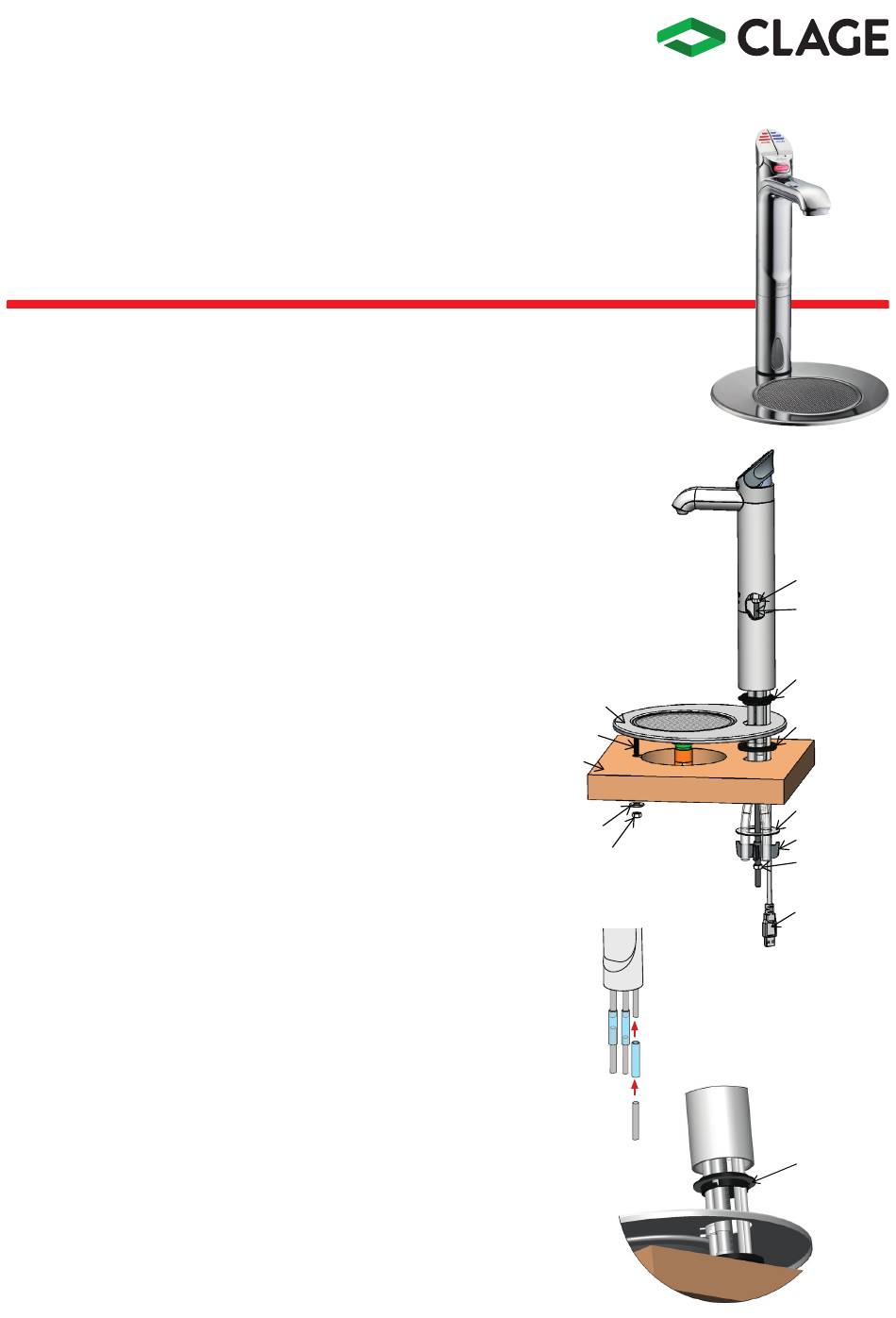

clage KXTV Montageanleitung

KXTV für Zip HydroTap
Montageanleitung der Tableaus mit Wasser-
anschluss und Verlängerungs stück zur Plat-
zie r ung des Zip HydroTap
1. Die (mitgelieferte) Schablone des Tableaus auf der Arbeitsplatte positi­
onieren. Sicherstellen, dass die gewählte Position innerhalb der Reich­
weite des Versorgungsschlauchs und des USB­Kabels, welche an der
Armatur befestigt sind, liegt. Diese können nicht verlängert werden.
2. Nochmals auf richtige Positionierung prüfen und darauf achten, dass die
Versorgungsschläuche bis zur Untertischeinheit ein konstantes Gefälle
aufweisen. Die Löcher, wie auf der Schablone angegeben, zuschneiden.
3. Vor Installation des Tableaus auf der Arbeitsplatte, den schwarzen
Armaturauf agering am Tableau befestigen, indem der Auf agering und
die untere Distanzscheibe zusammengefügt werden. Um sicherzustellen,
dass eine wirksame Abdicht ung zwischen dem Auf agering der Armatur
und der Oberf äche des Tableaus erreicht wird, sollte eine dünne Silikon­
schicht auf die Unter seite des schwarzen Auf agerings aufge tragen
werden, bevor die Komponenten zusammengesteckt werden (siehe
Abbildung 3).
Hinweis: Den Armaturaufl agering und die untere Distanz-
scheibe nicht ohne das Tableau zusammen stecken, da es
schwierig ist, diese dann wieder voneinander zu lösen.
4. Jetzt kann das Tableau auf der Arbeitsplatte in die richtige Position
gebracht werden und der Befestigungsbolzen mit der Scheibe und der
Befestigungsmutter von unten leicht angezogen werden.
5. Die Mutter, Spannklammer und Edelstahlscheibe von der Gewindestange
am unteren Ende der Armaturen entfernen. Die Verbindungs mutter bis
zur hälfte auf die Gewindestange drehen.
6. Die im Tableau­Set mitgelieferten Gewindestange in die andere Seite der
Verbindungsmutter drehen und festziehen.
7. Optional: Die Anschlussrohre der Armatur mit den im Tableau­Set mit­
gelieferten Silikonschläuchen und den Rohrverlängerungen verlängern
(siehe Abbildung 2).
8. Das Korpusverlängerungsstück über die Rohre und das USB­Kabel schie­
ben, so dass es korrekt unter dem oberen Abschnitt der Armatur sitzt.
9. Die Schläuche und das USB­Kabel durch die Armaturöff nung im Tableau
hindurchführen. Den Auslauf der Armatur direkt oberhalb der Tableau­
ablaufschale positionieren. Edelstahlscheibe, Spannklammer und
Mutter wieder auf die Gewindestange schieben bzw. schrauben und alle
Schläuche und das USB­Kabel gleichmäßig verteilt in den Führungen der
Klammer anordnen. Wenn alles richtig angeordnet ist, die Befestigungs­
mutter mit dem im Set mitgelieferten Rohrschlüssel festziehen.
10. Den Befestigungsbolzen festziehen, so dass das Tableau bündig mit der
Arbeitsplattenoberseite abschließt.
®
abseits der Spüle
®
Tableau
Befestigungs­
bolzen
Arbeitsplatte
Scheibe
Befestigungsmutter
Abbildung 2
Überwurfmutter
Gewindestange
schwarzer
Ar ma tur­
auf age ring
Untere schwarze
Distanzscheibe
Edelstahlscheibe
Spannklammer
Mutter
USB­Kabel
Abbildung 1
Etwas Silikon­
dichtmittel an
der Unterseite
auftragen
Abbildung 3
