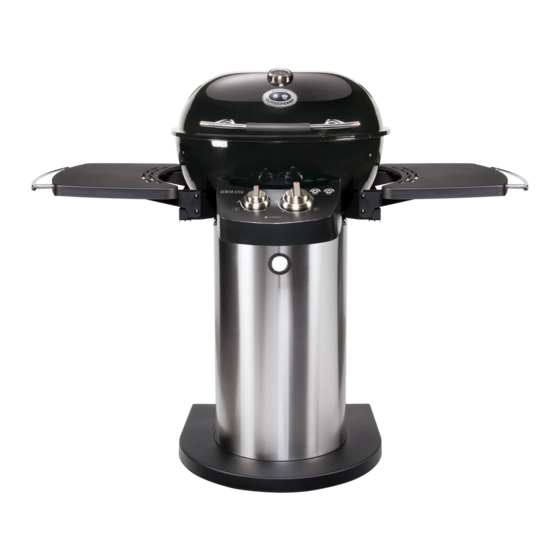

GENEVA 570G

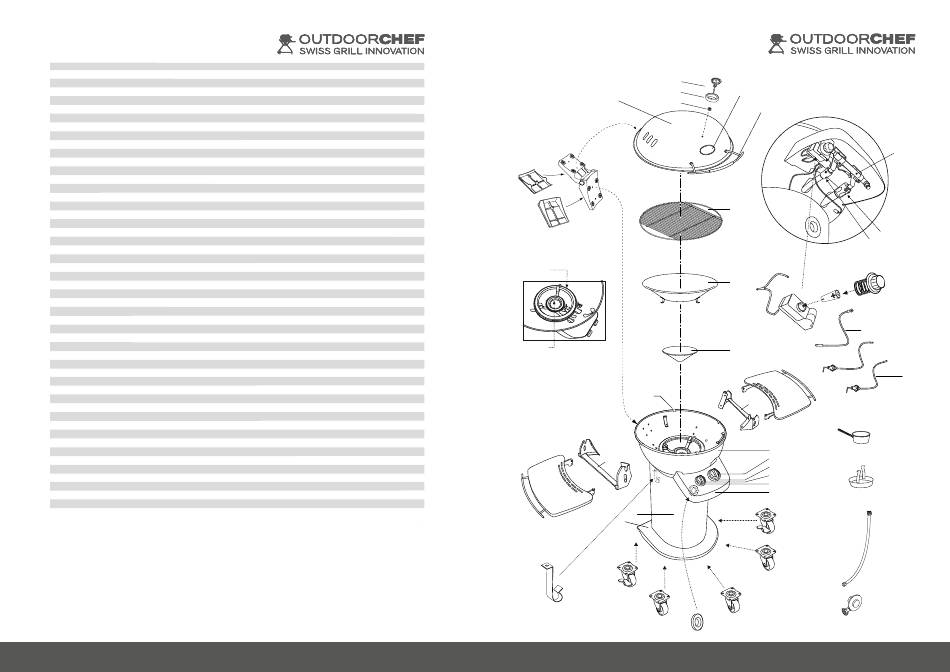

Spare Parts
Pos. Art. Nr. Description
1 18.350.76 Lid black 570 LH 135°
2 18.323.34 Lid handle Geneva
3 18.822.54 Logo
4 18.325.01 Lid hinge complete
5 18.360.63 Upper lid hinge cover
6 18.360.64 Lower lid hinge cover
7 18.850.21 Heat indicator °C/°F
8 18.850.14 Frame for heat indicator
9 18.850.12 Heat indicator-Nut
10 18.320.00 Cooking grid
1 1 18.324.08 Large funnel
12 18.320.03 Small funnel
13 18.350.85 Bowl black 570 Geneva
14 18.614.01 Control knob big
15 18.614.03 Frame for control knob big
16 18.614.04 Control knob small
17 18.614.05 Frame for control knob small
18 18.323.46 Control panel DB Geneva
19 18.340.73 Valve assembly Geneva 30mbar
19 18.340.74 Valve assembly Geneva 50mbar
20 18.340.58 Venturi protection DB small
21 18.340.57 Venturi protection DB & SB
22 18.340.63 Pulse ignitor DB Geneva
23 18.340.02 Burner small 30mbar
23 18.340.45 Burner small 50mbar
24 18.340.68 Burner large 30mbar
24 18.340.67 Burner large 50mbar
25 18.340.12 Ignition wire
26 18.340.64 Ignition wire distributor
27 18.340.65 Ignition ground wire
28 18.340.1 1 Piezo electrode large burner
29 18.340.10 Piezo electrode small burner
30 18.323.04 Drip pan
31 18.323.05 Drip pan carrier
32 18.323.85 Stainless steel column
33 18.323.86 Bottom plate
34 18.360.51 Caster with brake
35 18.360.50 Caster without brake
36 18.360.52 Protective ring gas hose opening
37 18.323.38 Sidetablecarrier left front & right back
38 18.323.39 Sidetablecarrier right front & left back
39 18.323.42 Brace carrier
40 18.323.40 Side table right & left
41 18.323.35 Gas hose hook
42 18.360.86 Protection pin
18.379.15 Hardware Set
43 individual Gas hose
44 individual Gas regulator
Attention
Please write your serial number on the backside of the manual
for future reference. You will find the number on the data plate
attached to the trolley or the bottom plate depending on the
grill model. OUTDOORCHEF can only supply spare parts and
honour warranty returns when the serial number is available.
OUTDOORCHEF.COM
Ersatzteil-Liste
Beschreibung
Deckel schwarz 570 LH 135°
Deckelgriff Geneva
Logo
Deckelscharnier komplett
Deckelscharnier-Abdeckung oben
Deckelscharnier-Abdeckung unten
Temperatur Anzeige °C/°F
Rahmen zu Temperaturanzeiger
Temperaturanzeiger-Befestigungsmutter
Grillrost
Grosser Trichter
Kleiner Trichter
Kugel schwarz 570 Geneva
Gasregulier-Knopf gross
Rahmen zu Gasregulier-Knopf gross
Gasregulier-Knopf klein
Rahmen zu Gasregulier-Knopf klein
Bedienungskonsole DB Geneva
Ventilsatz Geneva 30mbar
Ventilsatz Geneva 50mbar
Venturischutz DB klein
Venturischutz DB & SB
Elektro-Zündung DB Geneva
Brenner klein 30mbar
Brenner klein 50mbar
Grosser Brenner 30mbar
Grosser Brenner 50mbar
Zündungskabel
Zündungskabel Verteiler
Zündungskabel Erdung
Piezo-Elektrode grosser Brenner
Piezo-Elektrode kleiner Brenner
Fettauffangschale
Fettauffangschale Halterung
Edelstahlsäule
Bodenplatte
Lenkrolle mit Bremse
Lenkrolle ohne Bremse
Schutzring Gasschlauchöffnung
Seitentablarhalterung vo. li. & hi. re.
Seitentablarhalterung vo. re. & hi. li.
Halterungsstrebe li. & re.
Seitentablar rechts und links
Gasschlauch-Haken
Schutzstift
Schrauben Set
Gasschlauch
Gasdruckregler
Achtung
Bitte notieren Sie auf der Rückseite Ihrer Gebrauchsanweisung
die Serien-Nummer. Je nach Grillmodell finden Sie die Nummer
auf dem Datensticker, welcher sich entweder am Grillgestell
oder auf der Bodenplatte befindet. OUTDOORCHEF kann
Garantie und Ersatzteillieferungen nur mit der Serien-Nummer
bearbeiten.
OUTDOORCHEF AG operates a policy of continuous
product development and improvement.
As such we reserve the right to alter product design and
or technical specification without giving any prior notice.
GENEVA 570 G | JUNE 2020
