Outdoorchef Geneva Montageanleitung

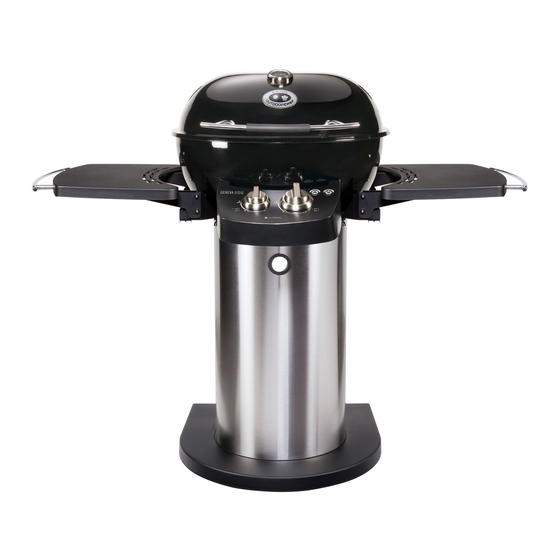

Geneva
Spare Parts
Pos. Art. Nr. Description
1 18.350.74 Lid black 570 LH 135°
2 18.323.34 Lid handle Geneva
3 18.322.21 Lid hinge titan-silver complete
4 18.360.31 Upper lid hinge cover
5 18.360.32 Lower lid hinge cover
6 18.850.13 Heat indicator °C/°F
7 18.850.14 Frame for heat indicator
8 18.850.12 Heat indicator-Nut
9 18.320.00 Cooking grid
10 18.320.02 Large Funnel
11 18.320.03 Small Funnel
12 18.350.75 Bowl black 570 Geneva
13 18.614.06 Control knob big
14 18.614.07 Frame for control knob big
15 18.614.08 Control knob smal
16 18.614.09 Frame for control knob smal
17 18.323.33 Control panel DB Geneva
18 18.340.62 Valve assembly Geneva
19 18.340.14 Injector small burner 30mbar BF
20 18.340.13 Injector small burner 50mbar AF
21 18.340.18 Injector large burner 30mbar BT
22 18.340.17 Injector large burner 50mbar AT
23 18.340.58 Venturiprotection DB small
24 18.340.57 Venturiprotection DB & SB
25 18.340.63 Pulse ignitor DB Geneva
26 18.340.02 Burner small 30mbar
26 18.340.45 Burner small 50mbar
27 18.340.00 Burner large 30mbar
27 18.340.44 Burner large 50mbar
28 18.340.12 Ignition wire
29 18.340.64 Ignition wire distributor
30 18.340.65 Ignition ground wire
31 18.340.11 Piezo electrode large burner
32 18.340.10 Piezo electrode small burner
33 18.323.04 Drip pan
34 18.323.05 Drip pan carrier
35 18.323.36 Stainless steel column
36 18.323.37 Bottom plate
37 18.360.51 Caster with brake
38 18.360.50 Caster without brake
39 18.360.52 Protective ring gas hose opening
40 18.323.38 Sidetablecarrier left front & right back
41 18.323.39 Sidetablecarrier right front & left back
42 18.323.42 Brace carrier
43 18.323.40 Side table right & left
44 18.323.35 Gas hose Hook
18.379.15 Hardware Set
45 individual Gas hose
46 individual Gas regulator
Attention
Please write your serial number on the backside of the
manual for future reference. You will find the number
on the data plate attached to the trolley or the bottom
plate depending on the grill model. OUTDOORCHEF
can only supply spare parts and honour warranty
returns when the serial number is available.
Ersatzteil-Liste
Beschreibung
Deckel schwarz 570 LH 135°
Deckelgriff Geneva
Deckelscharnier titan-silber Komplett
Deckelscharnier-Abdeckung oben
Deckelscharnier-Abdeckung unten
Temperatur Anzeige °C/°F
Rahmen zu Temperaturanzeiger
Temperaturanzeiger-Befestigungsmutter
Grillrost
Grosser Trichter
Kleiner Trichter
Kugel schwarz 570 Geneva
Gasregulier-Knopf gross
Rahmen zu Gasregulier-Knopf gross
Gasregulier-Knopf klein
Rahmen zu Gasregulier-Knopf klein
Bedienungskonsole DB Geneva
Ventilsatz Geneva
Düse für kleiner Brenner 30mbar BF
Düse für kleiner Brenner 50mbar AF
Düse für grossen Brenner 30mbar BT
Düse für grossen Brenner 50mbar AT
Venturischutz DB klein
Venturischutz DB & SB
Elektro-Zündung DB Geneva
Brenner klein 30mbar
Brenner klein 50mbar
Grosser Brenner 30mbar
Grosser Brenner 50mbar
Zündungskabel
Zündungskabel Verteiler
Zündungskabel Erdung
Piezo-Elektrode grosser Brenner
Piezo-Elektrode kleiner Brenner
Fettauffangschale
Fettauffangschale Halterung
Edelstahlsäule
Bodenplatte
Lenkrolle mit Bremse
Lenkrolle ohne Bremse
Schutzring Gasschlauchöffnung
Seitentablarhalterung vo.li & hi. re.
Seitentablarhalterung vo.re & hi. li.
Halterungsstrebe li & re
Seitentablar rechts und links
Gasschlauch-Haken
Schrauben Set
Gasschlauch
Gasdruckregler
Achtung
Bitte notieren Sie auf der Rückseite Ihrer Gebrauchs-
anweisung die Serien-Nummer. Je nach Grillmodell
finden Sie die Nummer auf dem Datensticker, welcher
sich entweder am Grillgestell oder auf der Bodenplatte
befindet. OUTDOORCHEF kann Garantie und Ersatzteil-
lieferungen nur mit der Serien-Nummer bearbeiten.

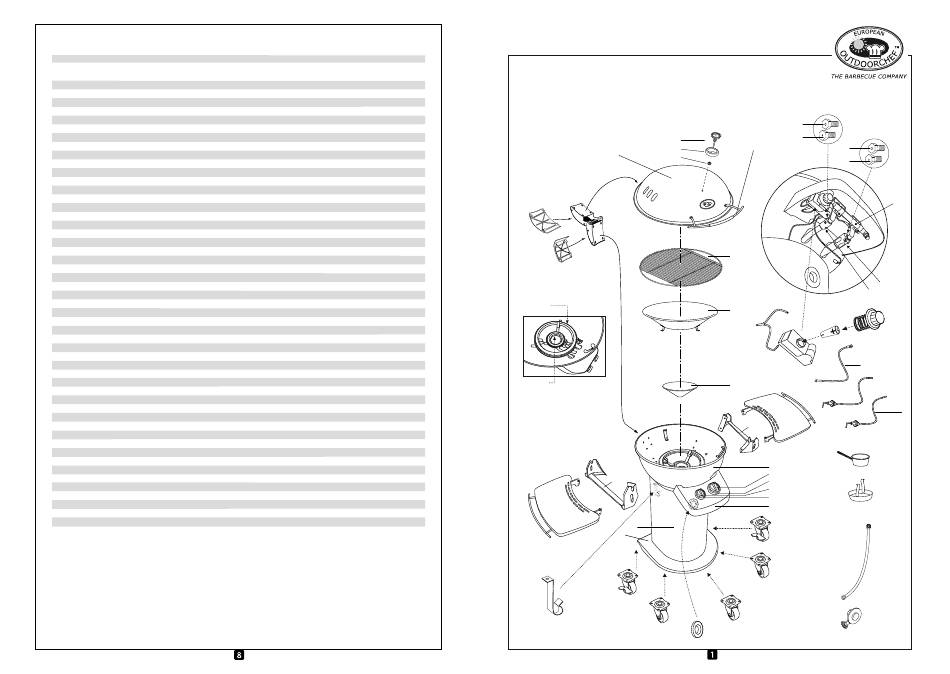

Geneva
6
7
1
8
3
4
5
27
26
41
40
42
43
35
36
37
44
38
19
20
2
21
22
9
24
23
10
25
29
30
11
31
43
40
42
32
41
33
12
13
14
34
15
16
17
37
38 45
38
46
39
18
28
