Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в эксплуатацию
F3EV1007
2030039463
7612982244100
F3EV1008
2030039464
7612982244117
Válvula de tubo vertical con sistema
Elektronický stojánkový ventil
F3EV1009
2030039465
7612982244124

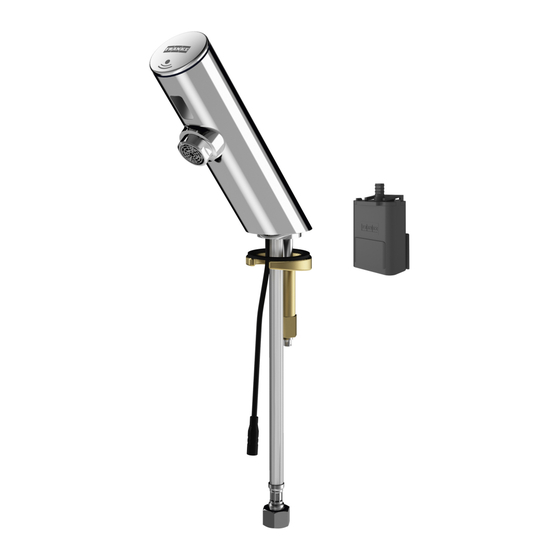

Elektronik-Standventil
Electronic pillar tap
Robinet électronique
electrónico
Rubinetto optoelettronico
Elektronische staande kraan
Elektroniczna bateria ukośna
Stående elektronisk ventil
Elektroninen pylväshana

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Franke F3EV1006

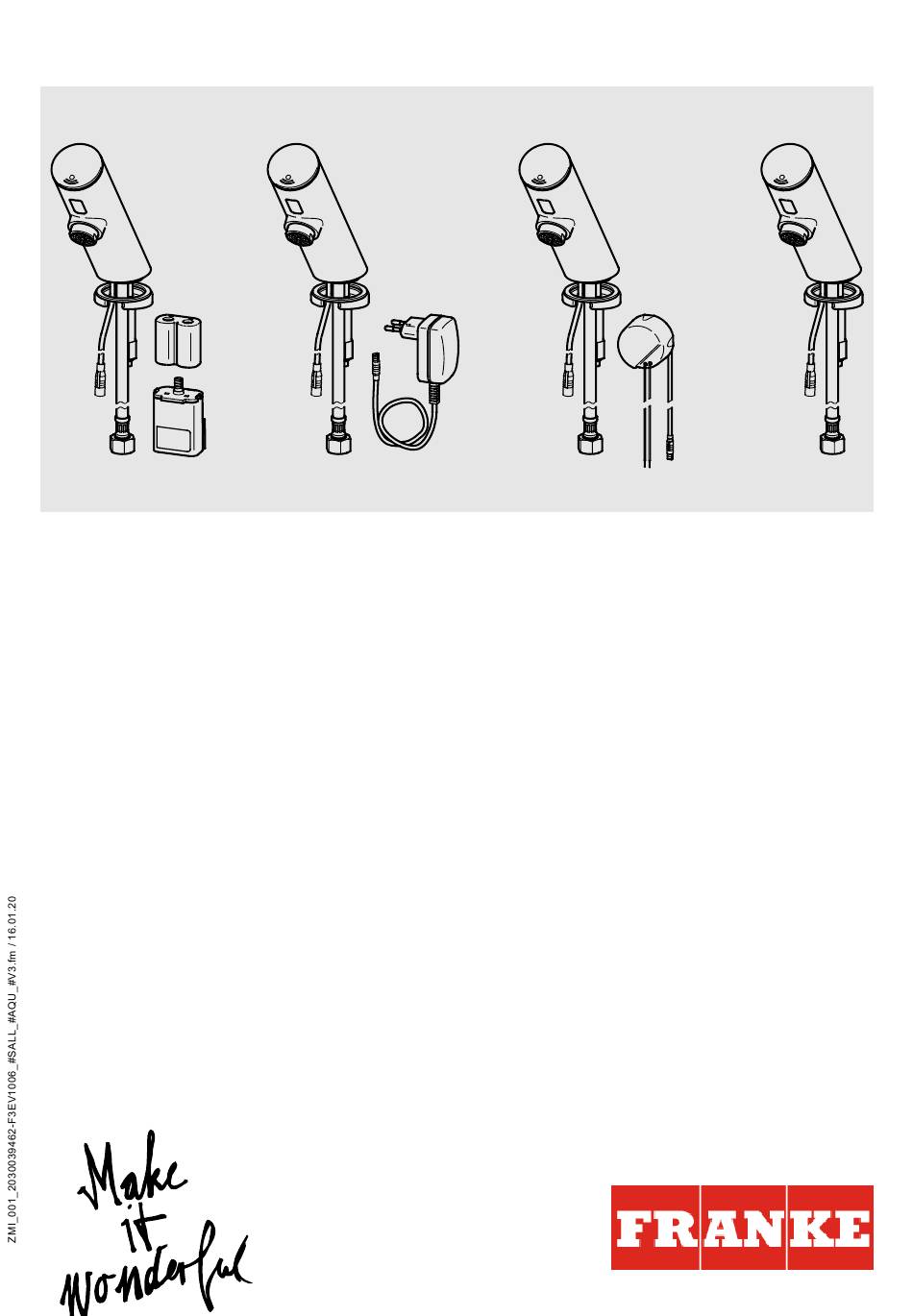

  • Seite 1 F3EV1006 F3EV1007 F3EV1008 F3EV1009 2030039462 2030039463 2030039464 2030039465 7612982244094 7612982244100 7612982244117 7612982244124 Montage- und Betriebsanleitung Elektronik-Standventil Installation and operating instructions Electronic pillar tap Notice de montage et de mise en service Robinet électronique Instrucciones de montaje y servicio Válvula de tubo vertical con sistema electrónico...
