Franke F5 Montage- Und Betriebsanleitung

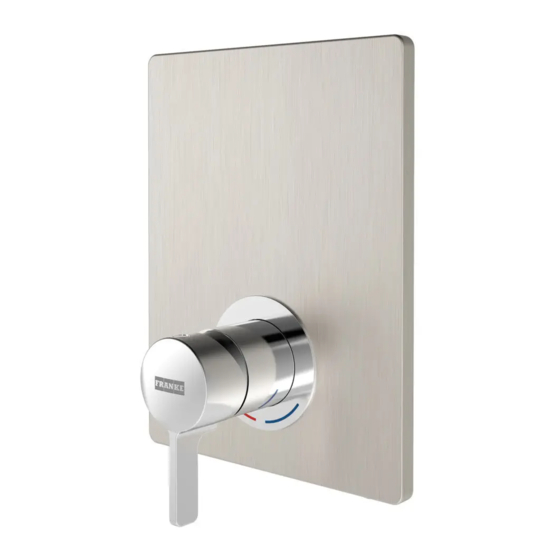

Einhebelmischer-einbaubatterie
Vorschau ausblenden
Andere Handbücher für F5:
- Montage- und betriebsanleitung (53 Seiten) ,
- Montage- und betriebsanleitung (20 Seiten) ,
- Montage- und betriebsanleitung (53 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
F5
F5LM2005
2030029014
7612982230127
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в эксплуатацию
F5LM2006
2030039589
7612982248450
Einhebelmischer-Einbaubatterie
Single-lever in-wall mixer
Robinetterie intégrée à mitigeur
Batería empotrable de mezclador
Miscelatore monocomando
Eengreeps inbouwmengkraan
Jednouchwytowa bateria podtynk.
Sisäänrakennettu vipusekoitinhana
monolevier
monomando
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Franke F5
Inhaltszusammenfassung für Franke F5

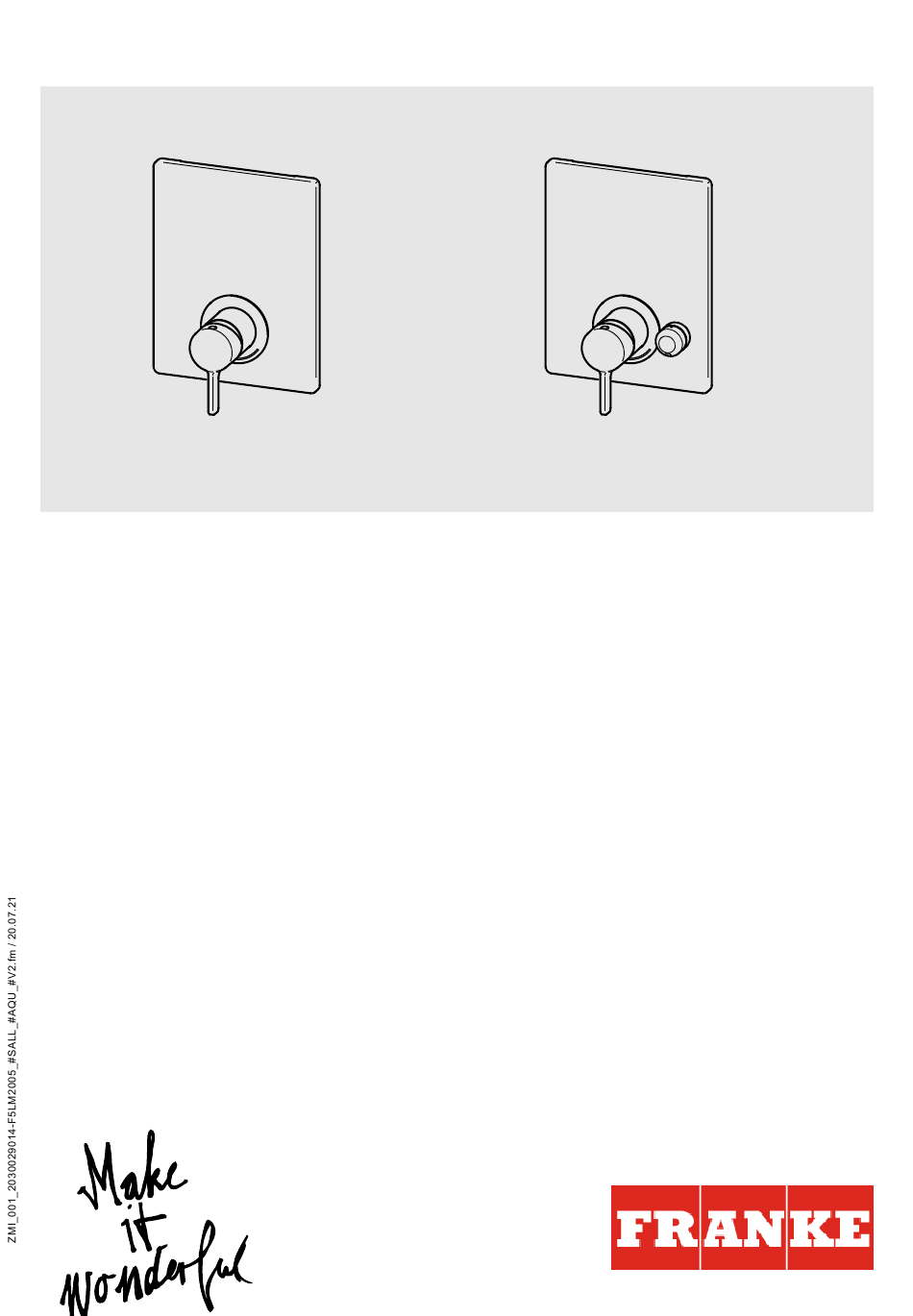

- Seite 1 F5LM2005 F5LM2006 2030029014 2030039589 7612982230127 7612982248450 Montage- und Betriebsanleitung Einhebelmischer-Einbaubatterie Installation and operating instructions Single-lever in-wall mixer Notice de montage et de mise en service Robinetterie intégrée à mitigeur monolevier Instrucciones de montaje y servicio Batería empotrable de mezclador monomando Istruzioni per il montaggio e l'uso Miscelatore monocomando Montage- en bedrijfsinstructies...
