Pando PHC9300 Gebrauchsanweisung
Verwandte Anleitungen für Pando PHC9300
Inhaltszusammenfassung für Pando PHC9300

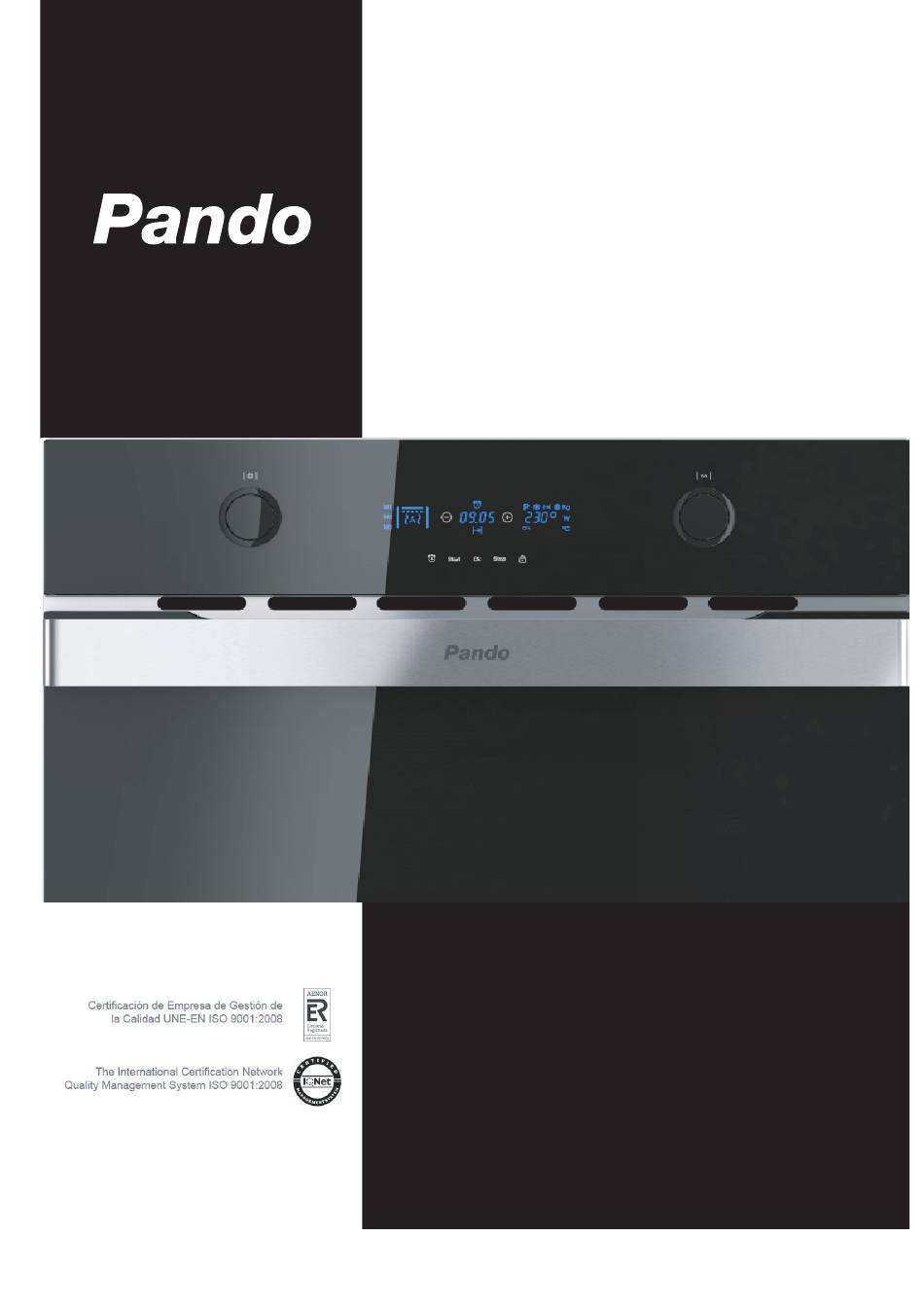

- Seite 1 PHC9300 User Manual Gebrauchsanweisung UNE EN 60335-1 UNE EN 60335-2-6 UNE EN 60335-2-25 CEE 2004/108/CE EMC CEE 2006/95/CE...
- Seite 39 Sehr geehrter Kunde: Danke dass Sie sich für dieses PANDO Gerät entschieden haben. Wir bitten Sie die Gebrauchsanweisung sorgfältig durch zu lesen, das ihnen so die Handhabung des Gerätes erleichtert. Bewahren Sie die Unterlagen dieses Produktes für eventuelle nach Fragen auf.
- Seite 40 Inhaltsverzeichnis Sicherheitsinformationen ......................... 40 Sicherheitshinweise ......................... 43 Die Vorteile der Mikrowelle ......................44 Beschreibung des Ofens ........................45 Funktionsbeschreibung ........................46 Grundeinstellungen .......................... 47 Einstellung der Uhr ......................... 47 Einblenden/Ausblenden der Uhr ..................... 47 Sicherheitsverriegelung ........................47 Grundfunktionen ..........................48 Mikrowelle ............................
-
Seite 41: Sicherheitsinformationen
Sicherheitsinformationen Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf. SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN WARNUNG! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen. - Seite 42 Sicherheitsinformationen Achtung! Das Gerät darf nicht benutzt werden, falls - die Tür nicht richtig schließt, - die Scharniere der Tür beschädigt sind, - die Kontaktflächen zwischen der Tür und der Stirnseite beschädigt sind, - die Glasscheibe der Tür beschädigt ist, - im Inneren häufig ein Lichtbogen auftritt, ohne dass irgendwelche metallischen Gegenstände vorhanden sind.
-
Seite 43: Reinigung
Sicherheitsinformationen REINIGUNG Das Gerät muss regelmäßig gereinigt und Lebensmittelablagerungen entfernt werden. Wird das Gerät nicht regelmäßig gereinigt, können die Oberflächen beschädigt werden; dies kann sich nachteilig auf die Lebensdauer des Geräts auswirken und zu gefährlichen Situationen führen. Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Ofenglastür;... -
Seite 44: Sicherheitshinweise
Sicherheitshinweise Achtung! Erwärmen Sie keinen reinen Wenn Sie den Hinweisen gemäß vorgehen, Alkohol und keine alkoholischen Getränke in dann vermeiden Sie Schäden am Gerät und der Mikrowelle. FEUERGEFAHR! sonstige gefährliche Situationen: Vorsicht! Um zu verhindern, dass die Setzen Sie das Gerät nicht ohne das Nahrung zu sehr erhitzt wird oder sich Kupplungsstück, den Rollring und den entzündet, ist es sehr wichtig, weder lange... -
Seite 45: Die Vorteile Der Mikrowelle
Die Vorteile der Mikrowelle Im konventionellen Küchenherd dringt die von den Warum die Lebensmittel warm werden Widerstandsheizelementen oder Gasbrennern ausgestrahlte Wärme langsam, von außen nach Der größte Teil der Nahrungsmittel enthält innen, in die Nahrungsmittel ein. Dadurch entsteht Wasser, dessen Moleküle durch die Wirkung der bei der Erwärmung der Luft, der Bauteile des Mikrowellen in Schwingung versetzt werden. -
Seite 46: Beschreibung Des Ofens
Beschreibung des Ofens 1. – Bedienfeld 6. – Kupplungsstück 2. – Türglas 7. – Rollring 3. – Seitliche Verprägung 8. – Drehteller 4. – Sicherheitsverriegelung 9. – Glasfettpfanne 5. – Heißlfut Ausgang 10. – Grill Rost 1. Funktionswahlschalter 5. Uhr Taste 2. -
Seite 47: Funktionsbeschreibung
Beschreibung des Ofens Funktionsbeschreibung Ausgangsleistung Symbol Funktion Lebensmittel Mikrowelle Langsames Auftauen empfindlichen Speisen Warmhalten Bei wenig Hitze garen, Reis dünsten Schnelles Auftauen Butter zerlassen Babynahrung aufwärmen Mikrowelle Gemüse und Speisen zubereiten Vorsichtig zubereiten und erhitzen Kleine Mengen erhitzen und zubereiten Empfindliche Speisen erwärmen Flüssigkeiten und Fertiggerichte schnell zubereiten und 1000... -
Seite 48: Grundeinstellungen
Grundeinstellungen Einstellung der Uhr Nach Anschluss des Gerätes an das Netz oder nach einem Stromausfall blinkt die Uhr und zeigt damit an, dass die Uhrzeit nicht korrekt ist. Gehen Sie folgendermaßen vor, um die Uhr einzustellen: 2. Drücken Sie die “+” und “-” Tasten, um die Blinken Uhrzeit beim... -
Seite 49: Grundfunktionen
Grundfunktionen Mikrowelle Verwenden Sie diese Funktion, um Gemüse, Kartoffeln, Reis, Fisch und Fleisch zu garen bzw. aufzuwärmen. Leistungsstufe auszuwählen. Wenn Sie den 1. Drehen Sie den Funktionswahlschalter (1), Drehknopf nicht betätigen, wird der Ofen mit bis die Anzeige des Mikrowellenbetriebs einer Leistung von 850 W betrieben. -
Seite 50: Grill
Grundfunktionen Grill Verwenden Sie diese Funktion, um die Nahrungsmittel von oben schnell zu bräunen. 1. Drehen Sie den Funktionswahlschalter 3. Bestätigen Sie die Eingabe durch Drücken (1), bis die Grill Funktionsanzeige leuchtet. der OK-Taste (4). Auf dem Uhr/Dauer Display leuchtet nun 4. -
Seite 51: Mikrowelle + Heißluft
Grundfunktionen Heißluft Diese Funktion benutzen um Lebensmittel zu braten. Drehen Sie den Funktionswahlschalter (1), 4. Wählen Sie die gewünschte Temperatur, indem bis die Anzeige für die Funktion Heißluft Sie den Drehknopf (7) in irgendeine der leuchtet. Richtungen drehen. Drehen Drehknopf Bestätigen Sie die Eingabe durch Drücken der entsprechende Richtung,... -
Seite 52: Grill Mit Umluft
Grundfunktionen Grill mit Umluft Diese Funktion benutzen um Lebensmittel gleichförmig zu braten und gleichzeitig die Oberfläche zu rösten. Drehen Sie den Funktionswahlschalter (1), 4. Wählen Sie die gewünschte Temperatur, indem bis die Anzeige für die Funktion Grill mit Sie den Drehknopf (7) in irgendeine der Umluft leuchtet. -
Seite 53: Sonderfunktionen
Sonderfunktionen Auftauen nach Gewicht (automatisch) Verwenden Sie diese Funktion, um Fleisch, Geflügel, Fisch, Obst und Brot schnell aufzutauen. 1. Drehen Sie den Funktionswahlschalter (1), 4. Drehen Sie den Drehknopf (7) in die bis die Anzeige der Funktion Auftauen nach entsprechende Richtung, um das Gewicht Gewicht leuchtet. -
Seite 54: Speicherfunktion
Sonderfunktionen Speicherfunktion: Definieren und Speichern einer Funktion Aufrufen einer gespeicherten Funktion 1. Drehen Sie den Drehknopf (7) in die von 1. Drehen Sie den Funktionswahlschalter ihnen gewünschte Grundfunktion. (1) um die gespeicherte Funktion 2. Stellen Sie die gewünschten Parameter aufzurufen. mit den Drehknopf (7) ein. -
Seite 55: Während Des Betriebes
Während des Betriebes... Unterbrechung eines Kochvorgangs Einen Kochvorgang löschen können Kochvorgang jederzeit Falls Sie den Garvorgang löschen möchten, unterbrechen, indem Sie einmal die Taste Stop drücken Sie 2 mal auf die Stop-Taste. drücken bzw. die Gerätetür öffnen. Falls der Vorgang unterbrochen worden ist und In jedem Falle: Sie ihn löschen möchten, dann drücken Sie einmal auf dieStop-Taste. -
Seite 56: Auftauen
Auftauen Abhängigkeit Gewicht Die folgende Tabelle zeigt zusammenfassend Nahrungsmittel, sowie entsprechenden die verschiedenen Auftau- und Ruhezeiten (um Empfehlungen. gewährleisten, dass die Speisen eine gleichmäßige Temperatur erlangen), Lebensmittel Gewicht (g) Auftauzeit (min.) Ruhezeit (min.) Bemerkung Fleisch am Stück, 5-10 1 x wenden Schwein, Rind, Kalb, 5-10 1 x wenden... -
Seite 57: Allgemeine Hinweise Zum Auftauen
Auftauen Allgemeine Hinweise zum Auftauen 1. Nutzen Sie zum Auftauen nur mikrowellen- 8. Legen Sie Geflügel auf einen umgedrehten taugliches Geschirr (Porzellan, Glas, geeignete Teller, damit der Bratensaft leichter abfließen Plastik). kann. 2. Die Funktion Auftauen nach Gewicht und die 9. -
Seite 58: Mit Der Mikrowelle Garen
Mit der Mikrowelle garen gestellt. Wischen Sie nach Benutzung das Achtung! Lesen Abschnitt Kondenswasser ab. “Sicherheitshinweise” aufmerksam durch, Wenn Flüssigkeiten erhitzen, dann bevor Sie mit der Mikrowelle garen. benutzen Sie Gefäße mit großen Öffnungen, Befolgen Sie nachstehende Hinweise beim garen damit der Dampf leicht entweichen kann. -
Seite 59: Tabellen Und Anregungen - Gemüse Zubereiten
Mit der Mikrowelle garen Tabellen und Anregungen – Gemüse zubereiten Zugabe von Leistung Zeit Ruhezeit Lebensmittel Menge (g) Hinweise Flüssigkeit (Watt) (min.) (min.) Blumenkohl 100 ml 9-11 In Röschen teilen. In Scheiben schneiden. Brokkoli 50 ml Abdecken Pilze 25 ml In Würfel oder Scheiben Erbsen &... -
Seite 60: Zubereitung Mit Dem Grill
Zubereitung mit dem Grill Benutzen Sie den mit dem Gerät mitgelieferten 4. Wird der Grill über einen längeren Zeitraum Rost, um gute Ergebnisse mit dem Grill zu betrieben, ist es normal, dass die Heizelemente erreichen. durch Sicherheitsthermostat zeitweise ausgeschaltet werden. Setzen Sie den Grillrost so ein, dass er die Metalloberflächen Nutzraumes... -
Seite 61: Tabellen Und Anregungen - Grill Ohne Mikrowelle
Zubereitung mit dem Grill Tabellen und Anregungen – Grill ohne Mikrowelle Lebensmittel Menge (g) Zeit (min.) Hinweise Fisch Goldbrasse 18-24 Mit etwas Butter einstreichen. Nach der Hälfte der Zeit, wenden und mit Gewürzen Sardinen/Seehahn 6-8 Stk. 15-20 bestreuen. Fleisch Würstchen 6-8 Stk. -
Seite 62: Tabellen Und Anregungen - Mikrowelle + Grill
Zubereitung mit dem Grill Tabellen und Anregungen – Mikrowelle + Grill Die Funktion Mikrowelle mit Grill ist ideal, um Mikrowelle und Grill arbeiten gleichzeitig. Die Speisen schnell zuzubereiten und gleichzeitig zu Mikrowelle gart und der Grill toastet. bräunen. Außerdem können Nahrungsmittel überbacken werden. -
Seite 63: Braten
Braten Tabellen und Ratschläge – Zubereitung von Fleisch Gewicht Leistung Temperatur Zeit Ruhezeit Speise Hinweise ºC (Min.) (Min.) Rinder- schmor- 1000 150/160 80/90 Behältnis ohne Deckel braten Schweine- 500/600 180/190 35/40 Behältnis ohne Deckel lende Behältnis mit Deckel. Hähnchen, 100/1200 35/45 Brustseite nach oben. -
Seite 64: Tabellen Und Ratschläge - Kuchenbacken
Braten Tabellen und Ratschläge – Kuchenbacken Gebäck Behältnis Ebene Temperatur Zeit (Min.) Nusskuchen Springform 170/180 30/35 Obsttorte Springform 150/160 35/45 Napfkuchenform Obstkuchen 170/190 30/45 (Gugelhupf) Pikante Kuchen Springform 160/180 50/70 Einfacher Kuchen Springform 160/170 40/45 (Bisquit) Mandelkuchen Kuchenblech 35/45 Blätterteig Kuchenblech 170/180 35/45... -
Seite 65: Welche Art Von Geschirr Kann Benutzt Werden
Welche Art von Geschirr kann benutzt werden? Beachten Empfehlungen Funktion Mikrowelle Herstellers auf der Verpackung. Aluminiumgefäße dürfen nicht höher als 3 cm Beachten Sie bei der Funktion Mikrowelle, dass die Mikrowellen von den metallischen Flächen sein und nicht mit den Wänden des Garraumes reflektiert werden. - Seite 66 Welche Art von Geschirr darf verwendet werden? Tabelle – Geschirr Folgende Tabelle gibt Ihnen eine allgemeine Übersicht, welcher Geschirrtyp für den jeweiligen Fall geeignet ist. Mikrowelle Betriebsart Kombinierte Grill + Heiβluft Auftauen / Funktionen Zubereiten Geschirrtyp erwärmen Glas und Porzellan Für den Haushalt bestimmt, nicht nein nein...
-
Seite 67: Reinigung Und Wartung Des Ofens
Reinigung und Wartung des Ofens Die Reinigung stellt die einzige, normalerweise Geräteinnenraum erforderliche Wartung dar. Reinigen Sie nach jeder Nutzung die Innenwände Achtung! Das Mikrowellengerät ist regelmäßig zu mit einem feuchten Lappen, so ist es leichter, reinigen, wobei sämtliche Essensreste entfernt Spritzer anhaftende Speisereste... -
Seite 68: Decke Des Gerätes
Reinigung und Wartung des Ofens Nehmen Sie die Glimmerabdeckung nicht ab, Decke des Gerätes um jegliches Risiko zu vermeiden. Wenn die Decke des Gerätes verunreinigt ist, Die Glasabdeckung der Lampe (4) befindet sich dann kann der Grill heruntergeklappt werden, um an der Decke des Gerätes und kann zur die Reinigung zu erleichtern. -
Seite 69: Was Ist Im Falle Einer Funktionsstörung Zu Tun
Was ist im Falle einer Funktionsstörung zu tun? Nach Beendigung eines Kochvorgangs ist ACHTUNG! Jegliche Art von Reparatur darf ein Geräusch zu hören! Das ist kein Problem. nur von spezialisierten Fachleuten ausgeführt Der Kühlventilator läuft eine gewisse Zeit lang werden. -
Seite 70: Technische Eigenschaften
Technische Eigenschaften Spezifikation Spannung (WS) ................... (siehe Typenschild) Geforderte Leistung ................3400 W Grill Leistung ..................1500 W Heißluft Leistung .................. 1600 W Ausgangsleistung der Mikrowelle............1000 W Mikrowellenfrequenz… ................ 2450 MHz Außenabmessungen (BHT)............. 595 455 542 mm ... -
Seite 71: Installationsanleitung
Installationsanleitung Vor der Installation Nach der Installation Überprüfen Sie, dass Das Gerät ist mit einem Netzkabel und einem Versorgungsspannung, Stecker für Einphasenstrom ausgestattet. Typenschild angegeben ist, Ihrer Im Falle eines Daueranschlusses ist das Gerät Netzspannung übereinstimmt. von einem qualifizierten Techniker zu installieren. Öffnen Sie die Tür und entnehmen Sie alle In diesem Falle hat der Anschluss an einen Zubehörteile sowie das Verpackungsmaterial. -
Seite 72: Technischer Kundendienst
Garantie gedeckt werden, wenn es sich um Produktmängel handelt. Folgendes fällt nicht unter die Garantie: Wenn der Backofen nicht von zugelassenem Fachpersonal bzw. von Personal des offiziellen Pando- Kundendienstes, welches die Anforderungen der Sicherheitsvorschriften und die Vorschrift zur elektrische Leistung erfüllt, eingebaut wurde. -
Seite 73: Installation
Einbau / Installation ATTENTION!! IMPORTANT! During installation the ventilation slots indicated should be respected for the appliance to cool properly. Not leaving these openings may damage the product which will not be covered by warranty. ACHTUNG!! WICHTIG! Installation sollen angezeigten Lüftungsschlitze respektiert werden, damit das Gerät richtig abkühlen kann.
