Konig & Meyer 23878 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Konig & Meyer Anleitungen
  4. Halterungen
  5. 23878
  6. Montageanleitung

Konig & Meyer 23878 Montageanleitung

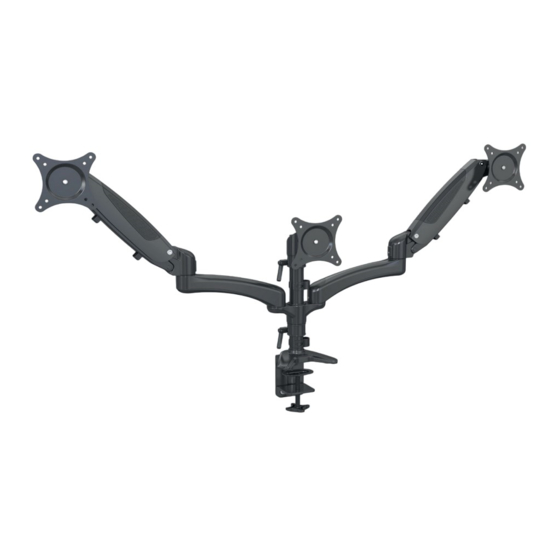

Bildschirmdreifachhalter
Vorschau ausblenden Andere Handbücher für 23878:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Dreifachhalter
VESA
Load
15" - 24"
0-8kgs/0-17.6lbs
75x75, 100x100
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
23878-000-55 Rev.01 3/21
-90°/+85°
180°
360°
Neigung
Schwenkbar
Drehbar
Montage
ANL E I T U N G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Konig & Meyer 23878

Inhaltszusammenfassung für Konig & Meyer 23878

  • Seite 1 Dreifachhalter VESA Load 15” - 24” 0-8kgs/0-17.6lbs 75x75, 100x100 KÖNIG & MEYER GmbH & Co. KG Kiesweg 2, 97877 Wertheim, www.k-m.de 23878-000-55 Rev.01 3/21 -90°/+85° 180° 360° Neigung Schwenkbar Drehbar Montage ANL E I T U N G...
  • Seite 2 WARNHINWEISE Warnung Vor der Installation dieses Produkts muss die Installationsanleitung vollständig gelesen werden. Bei Nichtbeachtung kann es zu Personen- und Sachschäden oder zum Erlöschen der Garantie kommen. Installieren Sie den Halter nicht an einer Stelle, an der er Vibrationen, Bewegungen oder Stößen ausgesetzt ist. Falls erforderlich, verstärken Sie die Tischplatte vor der Installation.
  • Seite 3 BENÖTIGTE WERKZEUGE (nicht im Lieferunfang) LIEFERUMFANG (x2) (x2) (x1) 12X5.8X16 (x12) (x2) (x1) (x1) S=3mm S=5mm (x1)

  • Seite 4: Installation Der Klammer

    Installation der Klammer S=3mm S=5mm Schreibtisch Messen Sie die Stärke der Tischplatte S=3mm Schreibtisch entfernen Sie die Klemmschraube von der unteren Aufnahme und bringen diese um Sie können den Innensechskant- schlüssel zum festziehen Schreibtisch verwenden S=5mm...
  • Seite 5 Installation des Arms S=3mm S=3mm Adjust locating ring at proper height and screw up tight to hold the mount. Insert extension arm to the steel pipe above the locating ring. M6x25 Führen Sie die Schraube durch die Bohrungen der Halterung in Richtung der Abdeckkappen.

  • Seite 6: Installation Des Monitors

    Installation des Monitors 12X5.8X16 ODER ODER Bündige Montage: Montieren Sie die VESA-Halterung mit den der 4 Schrauben am Monitor. Abgesetzte Montage: Legen Sie die 4 Abstandshalter zwischen die VESA- Halterung und den Monitor. Montieren Sie die VESA-Halterung, mit den 4 Schrauben durch die Abstandshalter am Monitor.

  • Seite 7: Einstellen Der Spannung Der Gasdruckfeder

    M6x25 Führen Sie die Schraube durch die Bohrungen des Verlängerungsarme in Richtung der Abdeckkappen. Heben Sie die VESA-Platten zusammen mit dem Monitoren an und setzen Sie diese auf die Halterung. Einstellen der Spannung der Gasdruckfeder Drücken Sie den Arm nach unten in die horizontale Position Achten Sie darauf, dass der Arm während der Einstellung in horizontaler Position bleibt.

  • Seite 8: Neigungs- Und Schwenkverstellung

    Neigungs- und Schwenkverstellung VESA Neigungseinstellung VESA Schwenkeinstellung S=3mm S=5mm S=5mm S=5mm Arm Schwenk- einstellung S=3mm Verwenden Sie einen Innensechskantschlüssel, zur Einstellung der Beweglichkeit. Drehen Sie gegen den Uhrzeigersinn, um sie zu verringern und im Uhrzeigersinn, um sie zu erhöhen. Cable Management Installation Führen Sie die Kabel in die Kabelabdeckungen ein.

  • Seite 9: Installation

    23878 Triple monitor mount VESA Load 15” - 24” 0-8kgs/0-17.6lbs 75x75, 100x100 Tilt Rotate KÖNIG & MEYER GmbH & Co. KG Swivel Kiesweg 2, 97877 Wertheim, www.k-m.de 23878-000-55 Rev.01 3/21 -90°/+85° 180° 360° Installation INSTRUCTIONS...

  • Seite 10: Warning Statements

    WARNING STATEMENTS Warning Prior to the installation of this product, the installation instruction must be read and completely understood. Failure to do so may result in personal injury, property damage or voiding of factory warranty. Do not install on a structure that is prone to vibration, movement or chance of impact.

  • Seite 11: Parts Included

    TOOLS REQUIRED NOT INCLUDED PARTS INCLUDED (x2) (x2) (x1) 12X5.8X16 (x12) (x2) (x1) (x1) S=3mm S=5mm (x1)
  • Seite 12 Clamp Installation Steps S=3mm S=5mm Desktop Measure the thickness of desktop S=3mm Desktop screw and attachment entirely and reattach clamp screw with bottom plate upside-down. You can use the allen wrench to tighten up Desktop S=5mm...
  • Seite 13 Arm Installation S=3mm S=3mm Adjust locating ring at proper height and screw up tight to hold the mount. Insert extension arm to the steel pipe above the locating ring. M6x25 Insert the screw through the hole from supporting part to the decorative cap. Insert steel fastener to the steel pipe.

  • Seite 14: Monitor Installation

    Monitor Installation 12X5.8X16 Flush surface installation: Install 4 screws through faceplate to monitor via mounting holes. Recessed surface installation: Put 4 spacers between faceplate and monitor. Install 4 screws through faceplate, spacers to monitor via mounting holes.
  • Seite 15 M6x25 Insert the screw through the hole from extension arm to the decorative cap. Lift the VESA plate along with monitor and put it on head slot. Gas Spring Tension Adjustment Press down the arm to a horizontal position S=5mm NOTE: Turn clockwise to reduce tension for lighter monitors and counter-clockwise to increase...
  • Seite 16 Tilt & Swivel Adjustment VESA Tilt Adjustment VESA Swivel Adjustment S=3mm S=5mm S=5mm S=5mm Arm Swivel Adjustment S=3mm Use a hex wrench to adjust the damp for swiveling. Turn counter-clockwise to reduce damping and clockwise to increase damping. Cable Management Installation Insert cables into cable covers.
