Konig & Meyer 24120 Bedienungsanleitung

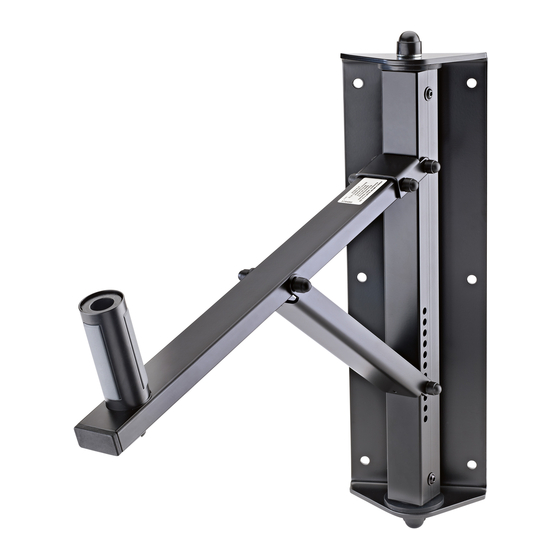

24120 Boxenwandhalterung
- für Lautsprecher bis zu max. 50 kg
- Gleichermaßen geeignet für: Heim-, Objekt-, Öffentlicher Bereich
- mit patentiertem Spreizdorn für wackelfreien Lautsprechersitz
- passend für Flanschbuchsen-Innendurchmesser 35-37 mm
- Ausleger neigbar von 0° bis 22° (in 10 Stufen)
- Richtung des Lautsprechers beliebig fixierbar durch Spreizdorn
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen
Schritte beim Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Vor und nach Benutzung Halterung auf Schäden überprüfen.
- Beschädigte Teile dürfen nicht weiter eingesetzt werden
- Max. zentrische Last von 50 kg nicht überschreiten
- Nicht für Außen- bzw. Feuchträume
- Beachten Sie örtlich gültige Befestigungsanweisungen
- (evtl. abweichend von angegebenen Beispielen in Kapitel 4.A, B, C)
- Benutzen Sie 6 Schrauben für die Wandbefestigung
- Montage ausschließlich durch ausgebildetes Installationspersonal
- Montage nur an geeigneter Wand mit entsprechendem Montagematerial
- (nicht im Lieferumfang).
- Ungeeignet sind Wände die zu schwach sind oder hinter denen Strom-
- und Wasserleitungen oder dgl. verlegt sind. Im Zweifelsfall einen
- qualifizierten Fachmann zu Rate ziehen.
- Prüfen Sie in regelmäßigen Abständen Festigkeit und Zustand der Bauteile
- und der Verschraubungen.
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten
- Einklemmgefahren bergen.
- Beim Einsatz der Halterung in "Veranstaltungs- und Produktionsstätten
- für szenische Darstellung" gelten die DGUV Vorschrift 17 und 18.
AUFSTELLANLEITUNG

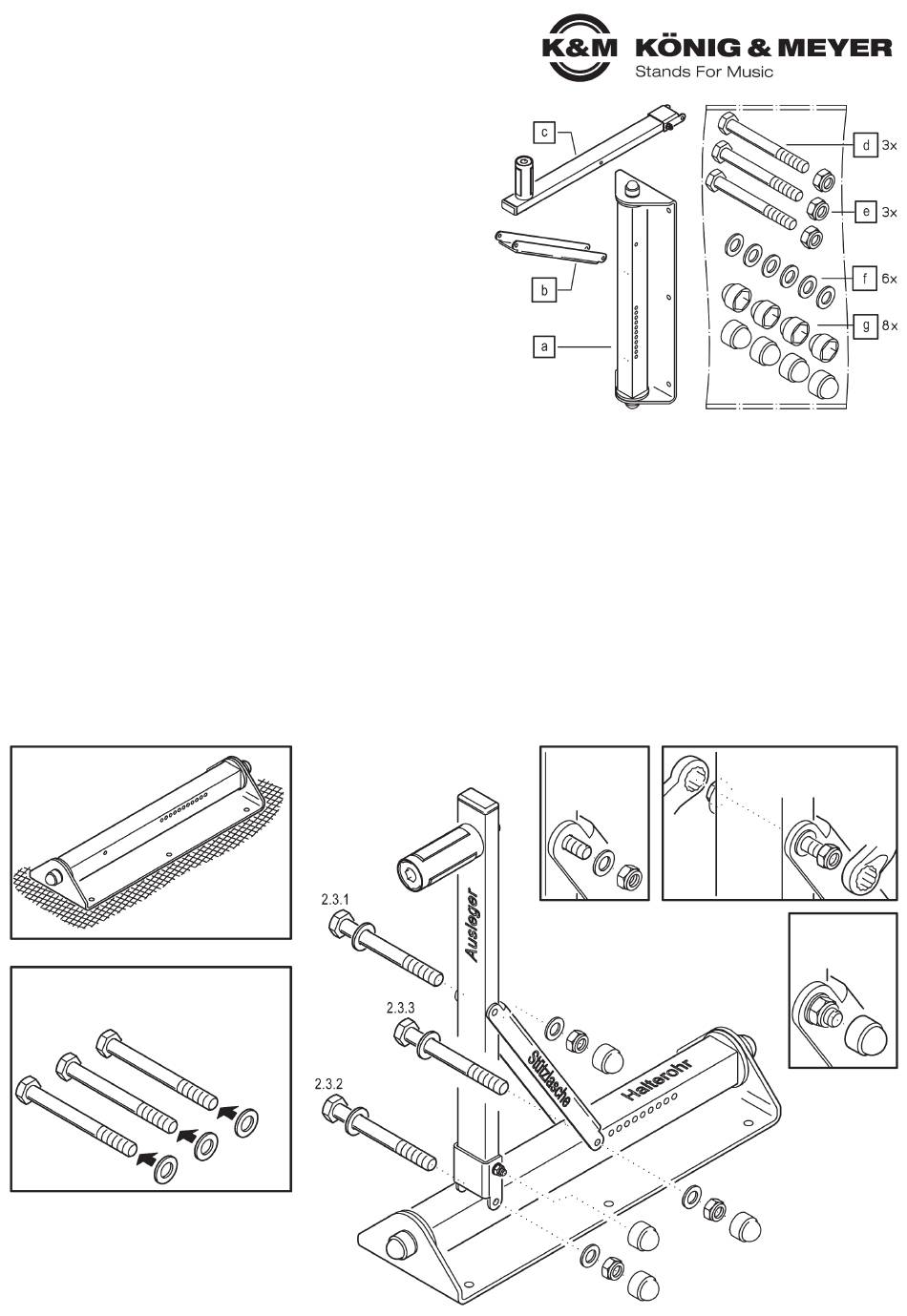

1. BESTANDTEILE (a. - g.)
2. MONTAGE
Bei der Montage ist mit gebotener Vorsicht zu arbeiten. Insbesondere das Kippen oder Fallen der Bauteile ist zu vermeiden.
Ggf. mit mehreren Personen zu Werke gehen. Die Reihenfolge der drei Verschraubungen ist nicht zwingend festgelegt.
2.1
Wandbügel a auf ebener
Fläche auslegen
2.2
Je 1 U-Scheibe f auf die drei
Sechskantschrauben d schieben
2.3
Mit den Schrauben d nun die
drei Verbindungen abstecken:
2.3.1 Ausleger c mit Stützlasche b
2.3.2 Ausleger c mit Halterohr a
2.3.3 Stützlasche b mit Halterohr a
1. BESTANDTEILE
Viele Teile der Halterung sind bereits vormontiert. Entnehmen Sie
aus der Verpackung:
a. Wandbügel mit Halterohr
b. Stützlasche
c. Ausleger mit U-Lasche und Spreizdorn
sowie den Zubehörbeutel mit:
d. Sechskantschraube M6 x 60 mm (3x)
e. Sicherungsmutter M6 (3x)
f. U-Scheibe ø6,4/12 mm (6x)
g. Schutzkappe für M6 (8x)
Bitte nehmen Sie eine Sichtprüfung vor, ob Teile vollständig und
soweit erkennbar, in Ordnung sind.
2.4
U-Scheiben auf
Gewindezapfen
schieben
2.5
Sicherungsmuttern M6
(SW10) festziehen
2.6
Schutzkappen
aufpressen (8x)
