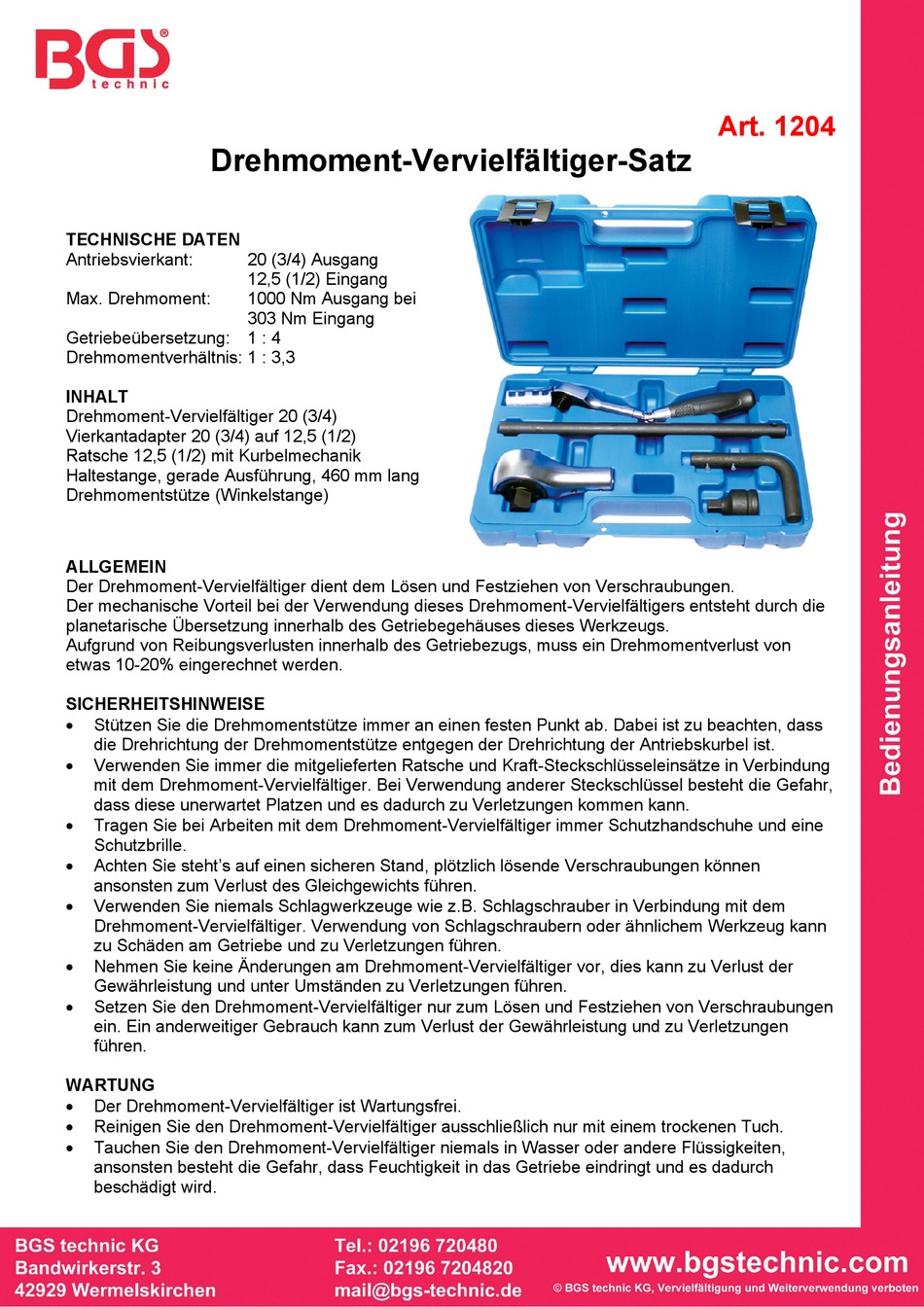

BGS technic 1204 Bedienungsanleitung

Drehmoment-Vervielfältiger-Satz
TECHNISCHE DATEN
Antriebsvierkant:
Max. Drehmoment:
Getriebeübersetzung: 1 : 4
Drehmomentverhältnis: 1 : 3,3
INHALT
Drehmoment-Vervielfältiger 20 (3/4)
Vierkantadapter 20 (3/4) auf 12,5 (1/2)
Ratsche 12,5 (1/2) mit Kurbelmechanik
Haltestange, gerade Ausführung, 460 mm lang
Drehmomentstütze (Winkelstange)
ALLGEMEIN
Der Drehmoment-Vervielfältiger dient dem Lösen und Festziehen von Verschraubungen.
Der mechanische Vorteil bei der Verwendung dieses Drehmoment-Vervielfältigers entsteht durch die
planetarische Übersetzung innerhalb des Getriebegehäuses dieses Werkzeugs.
Aufgrund von Reibungsverlusten innerhalb des Getriebezugs, muss ein Drehmomentverlust von
etwas 10-20% eingerechnet werden.
SICHERHEITSHINWEISE

Stützen Sie die Drehmomentstütze immer an einen festen Punkt ab. Dabei ist zu beachten, dass
die Drehrichtung der Drehmomentstütze entgegen der Drehrichtung der Antriebskurbel ist.

Verwenden Sie immer die mitgelieferten Ratsche und Kraft-Steckschlüsseleinsätze in Verbindung
mit dem Drehmoment-Vervielfältiger. Bei Verwendung anderer Steckschlüssel besteht die Gefahr,
dass diese unerwartet Platzen und es dadurch zu Verletzungen kommen kann.

Tragen Sie bei Arbeiten mit dem Drehmoment-Vervielfältiger immer Schutzhandschuhe und eine
Schutzbrille.

Achten Sie steht's auf einen sicheren Stand, plötzlich lösende Verschraubungen können
ansonsten zum Verlust des Gleichgewichts führen.

Verwenden Sie niemals Schlagwerkzeuge wie z.B. Schlagschrauber in Verbindung mit dem
Drehmoment-Vervielfältiger. Verwendung von Schlagschraubern oder ähnlichem Werkzeug kann
zu Schäden am Getriebe und zu Verletzungen führen.

Nehmen Sie keine Änderungen am Drehmoment-Vervielfältiger vor, dies kann zu Verlust der
Gewährleistung und unter Umständen zu Verletzungen führen.

Setzen Sie den Drehmoment-Vervielfältiger nur zum Lösen und Festziehen von Verschraubungen
ein. Ein anderweitiger Gebrauch kann zum Verlust der Gewährleistung und zu Verletzungen
führen.
WARTUNG

Der Drehmoment-Vervielfältiger ist Wartungsfrei.

Reinigen Sie den Drehmoment-Vervielfältiger ausschließlich nur mit einem trockenen Tuch.

Tauchen Sie den Drehmoment-Vervielfältiger niemals in Wasser oder andere Flüssigkeiten,
ansonsten besteht die Gefahr, dass Feuchtigkeit in das Getriebe eindringt und es dadurch
beschädigt wird.
20 (3/4) Ausgang
12,5 (1/2) Eingang
1000 Nm Ausgang bei
303 Nm Eingang
Art. 1204
