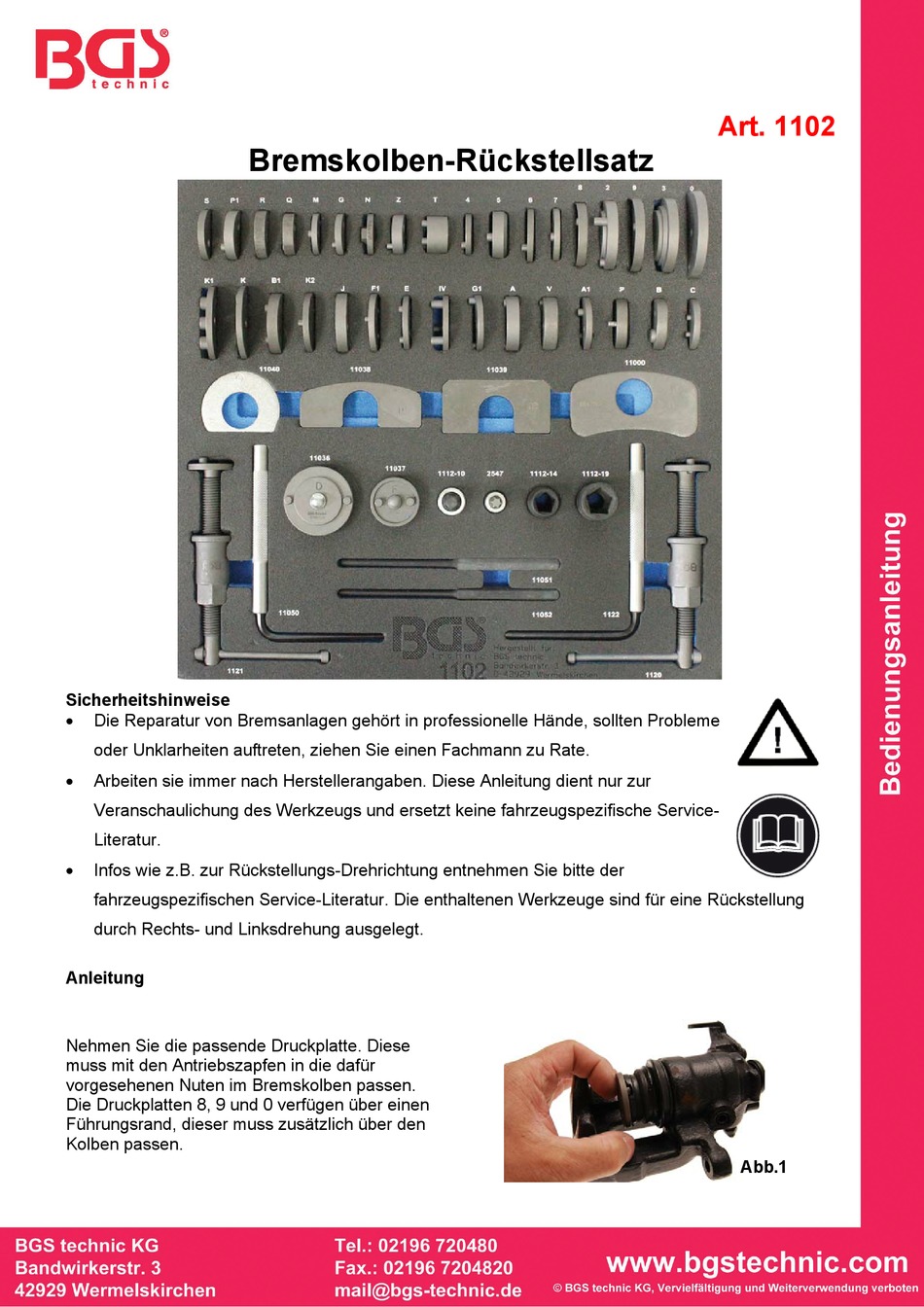

BGS technic 1102 Bedienungsanleitung

Bremskolben-rückstellsatz

Verfügbare Sprachen

Diese Anleitung herunterladen

Sicherheitshinweise



Die Reparatur von Bremsanlagen gehört in professionelle Hände, sollten Probleme

oder Unklarheiten auftreten, ziehen Sie einen Fachmann zu Rate.



Arbeiten sie immer nach Herstellerangaben. Diese Anleitung dient nur zur

Veranschaulichung des Werkzeugs und ersetzt keine fahrzeugspezifische Service-

Literatur.



Infos wie z.B. zur Rückstellungs-Drehrichtung entnehmen Sie bitte der

fahrzeugspezifischen Service-Literatur. Die enthaltenen Werkzeuge sind für eine Rückstellung

durch Rechts- und Linksdrehung ausgelegt.

Anleitung

Nehmen Sie die passende Druckplatte. Diese

muss mit den Antriebszapfen in die dafür

vorgesehenen Nuten im Bremskolben passen.

Die Druckplatten 8, 9 und 0 verfügen über einen

Führungsrand, dieser muss zusätzlich über den

Kolben passen.

Bremskolben-Rückstellsatz

Art. 1102

Abb.1

Seite 1 Art. 1102 Bremskolben-Rückstellsatz Sicherheitshinweise  Die Reparatur von Bremsanlagen gehört in professionelle Hände, sollten Probleme oder Unklarheiten auftreten, ziehen Sie einen Fachmann zu Rate.  Arbeiten sie immer nach Herstellerangaben. Diese Anleitung dient nur zur Veranschaulichung des Werkzeugs und ersetzt keine fahrzeugspezifische Service- Literatur.
Seite 2 Gleitgriff-Knebel ganz zur Seite schieben und die Halteplatte, wie in Abb.2 zu sehen, über die Spindel bis zum Grund der Spindelmutter aufsetzen. Abb.3 Abb.2 Spindel gegen den Uhrzeigersinn bzw. Spindelmutter im Uhrzeigersinn drehen, bis das Rückstell-Werkzeug zwischen Bremskolben und Sattelrahmen passt. Abb.3 Beim Einsetzen des Werkzeugs darauf achten, dass Zapfen exakt im bzw.
