Verbinden eines SiriusXM Tuner-Moduls

Dieses Gerät ist mit einem SiriusXM SXV300 oder neuerem Vehicle Tuner-Modul kompatibel.
1 Falls Sie bereits eine USB-Quelle, ein NMEA 2000 Kabel oder beides verbunden haben, trennen Sie beides
vom Radio.
2 Verbinden Sie das Kabel vom SiriusXM Tuner-Modul mit dem Anschluss SXM TUNER auf der Rückseite des
Radios.
3 Stellen Sie bei Bedarf wieder eine Verbindung mit der USB-Quelle, dem NMEA 2000 Kabel oder beidem her.
4 Schließen Sie die Radioinstallation ab.

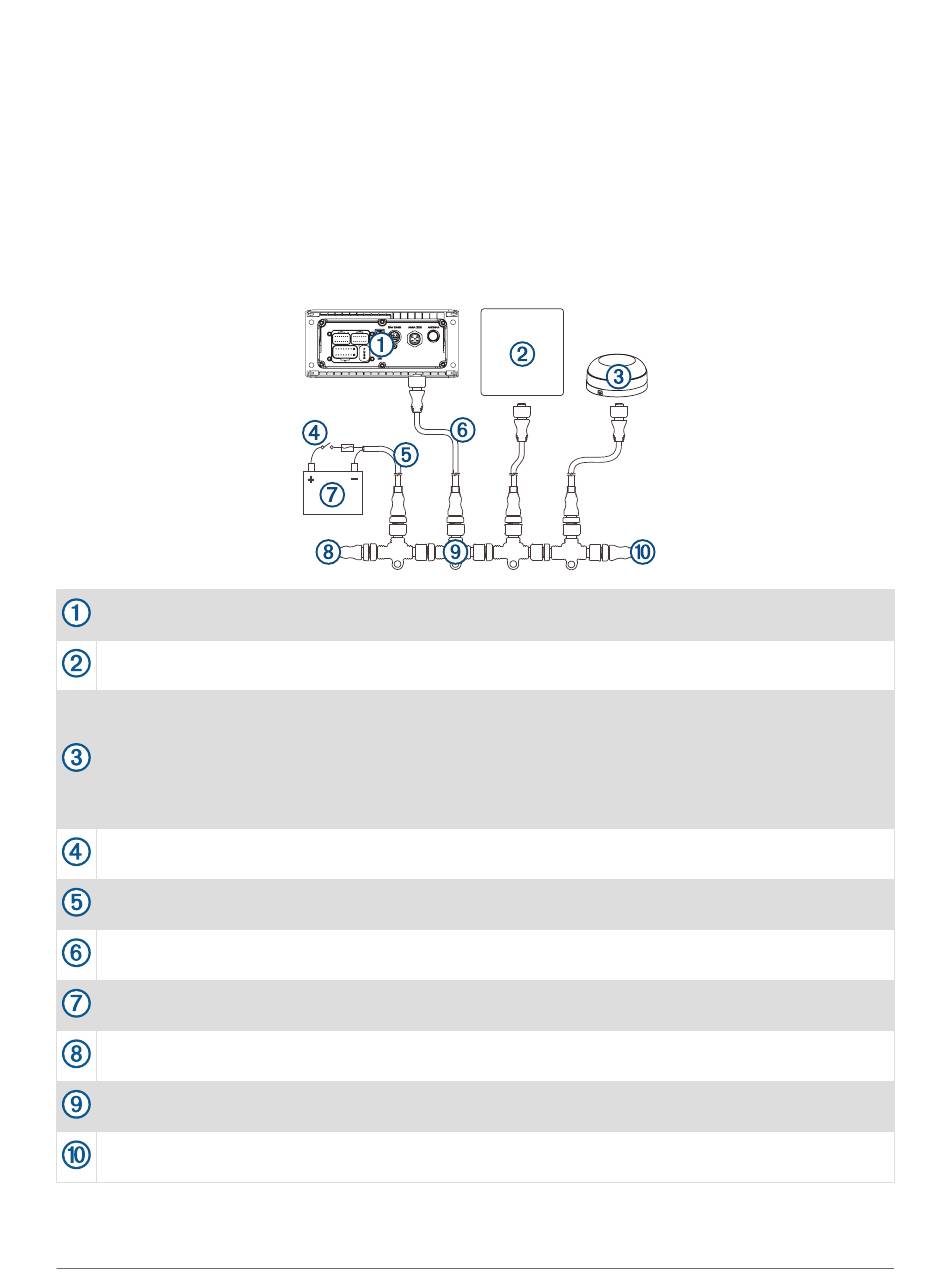

Schaltplan für das NMEA 2000 System
Radio
Unterstützte Kartenplotter, Multifunktionsanzeige oder kompatible Fusion NMEA 2000 Fernbedienung
NMEA 2000 GPS-Antenne, Geschwindigkeitssensor oder Wind-Instrument.
Wenn das Radio mit demselben NMEA 2000 Netzwerk wie ein kompatibler Motor, eine GPS-Antenne, ein
Kartenplotter mit integrierter GPS-Antenne, ein Windinstrument oder ein Sensor für die Geschwindigkeit
durch Wasser verbunden ist, kann es so konfiguriert werden, dass die Lautstärke entsprechend der
Motordrehzahl, der Geschwindigkeit über Grund, der Windgeschwindigkeit oder der Geschwindigkeit
durch das Wasser angepasst wird. Weitere Informationen finden Sie im Benutzerhandbuch des Radios.
Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung, bis zu 6 m (20 Fuß)
Stromversorgung mit 9 bis 16 V Gleichspannung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
