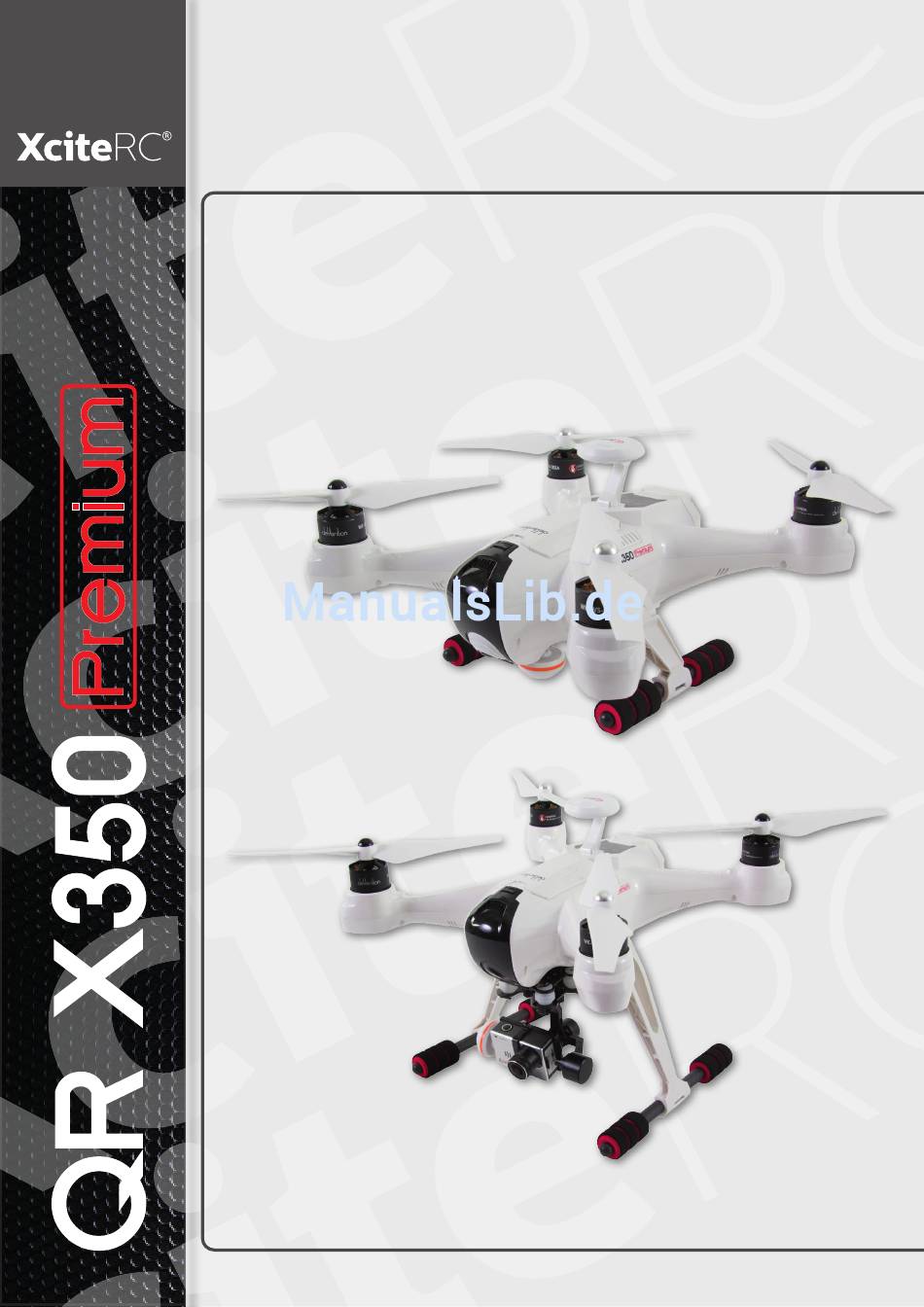

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #15003100 Quadrocopter X350 Premium Fisheye RTF #15003150, 15003160 Quadrocopter X350 Premium RTF...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2015 by XciteRC-Modellbau GmbH & Co. KG X350 Premium... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung · Sicherheitshinweise Vielen Dank für den Kauf des Quadrocopters X350 Premium von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 5: Flugakku Aufladen
Flugakku aufladen · Modellbeschreibung Flugakku aufladen Vor dem ersten Einsatz Ihres neuen Modells muss der Ladekabel Flugakku mit dem beiliegenden Ladegerät aufgeladen wer- den. WARNUNG: Das Aufladen darf nur mit dem beilie- Balancerstecker genden Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen –... -
Seite 6: Montage Des Landegestells Und Der Rotoren
Montage des Landegestells und der Rotoren · Fisheye-Kamera Montage des Landegestells und der Rotoren Klappen Sie das Landegestell nach unten und schrauben es mit den mitgelieferten Schrauben fest. Rotoren wie in der Abbildung gezeigt montieren. Die Rotoren sind selbstsichernd, zur Montage ist kein Werkzeug notwendig. -
Seite 7: Modell Binden
Modell binden · Kompass kalibrieren Modell binden Stecken Sie den aufgeladenen Akku in das Akkufach. Noch nicht einschalten. Bringen Sie alle Schalter in Position 0, alle Trimmungen und Drehregler in Mittelposition, den Gashebel in die unterste Position und schalten den Sender ein. Während der Sender bootet, schalten Sie den X350 Premium über den Schalter und durch 3-5 Sek. -
Seite 8: Montage Des Gimbal (Nicht Fisheye-Version)
Gimbalmontage · Kamerainstallation · GPS-Statusanzeige Montage des Gimbal (nicht Fisheye-Version) ACHTUNG: Entfernen Sie während der Gimbal- Montage den Akku aus dem Modell! Der Gimbal muss mit großer Vorsicht behandelt werden! Wenden Sie während der Installation keine Gewalt an. 1. Legen Sie den G-3D Gimbal 2. -
Seite 9: Motoren Entsichern/Sichern
Motoren entsichern/sichern · Senderbeschreibung DEVO F12E Motoren entsichern/sichern Motoren entsichern Überprüfen Sie, ob alle Schalter am Sender in 0-Stellung, die Trimmungen auf neutral sowie der Gashebel in der untersten Position steht. Bewegen Sie nun den Ruderhebel nach links und halten ihn dort (bei Mode 2 den Gashebel). Die rote LED geht an, die Motoren sind entsichert, das Modell kann geflogen werden. -
Seite 10: Rc-Funktionen
RC-Funktionen RC-Funktionen Modell ( vorne) Mode 1 (Gas rechts) Mode 2 (Gas links) steigen / sinken PITCH vorwärts / rückwärts ROLLEN links / rechts GIEREN (Drehen) links / rechts AUTO-Start Die Status-LED muss 0 Manual 0 Manual One Key 1 GPS 1 GPS to Start mindestens 3x blinken... -
Seite 11: Funktion
RC-Funktionen RC-Funktionen detailliert Funktion Schalter Vorgehensweise Gashebel in die Quadrocopter auf den Boden Motoren ent- unterste Position stellen sichern Schalter AUTO One Key One Key to Start Schalter auf “1” auf GPS Position “1” Start to Start WARNUNG: Diese Funktion darf nur aktiviert werden, wenn die blaue LED min. 3x blinkt (= 8 oder mehr Satelliten), bei weniger Satelliten kann das Modell abstürzen! Ist das Modell in der Luft, bringen Sie den Gashebel in Mittelstellung (50%) und schalten den RUDD D/R Schalter auf “0”. -
Seite 12: Landen
RC Funktionen · Senderprogrammierung DEVO F12E Funktion Schalter Vorgehensweise IOC oder Intelligent Orientation Control Mode bedeutet, dass die Flugrichtung des Modells relativ zum Startpunkt (an dem die Motoren entsichert wurden) festgelegt wird. In der Praxis bedeutet das, dass egal in welche Richtung die Nase des Modells zeigt, Steuerhebel nach links und das Modell fliegt nach links oder Hebel nach vorne und das Modell fliegt nach vorne. -
Seite 13: Modelltyp
Senderprogrammierung DEVO F12E Modellspeicher Model Select Model 01 √ UP/DN UP/DN Main Model 02 Main Menu Model Menu Model Select Model 03 interface Model 04 Model 05 Model 06 Drücken Sie UP oder DN um den Modellspeicher auszuwählen, z.B. “Model 01”. Drücken Sie dann EXT Model 07 Model 08 um zum “Model Menu”... -
Seite 14: Senderprogrammierung Devo F12E
Senderprogrammierung DEVO F12E Sensoreinstellungen Sensor Setting UP/DN Status Active Model Menu Sensor Setting No Signal Inhibit Drücken Sie R oder L und wählen “Active”. Sensor Submenu Voltage Beachte: um die Telemetriedaten während des Fluges im Senderdisplay zu sehen gehen Sie ins das Model Menü / Temperature sensor view / drücken L für die nächste Seite. -
Seite 15: Videoeinstellungen
Senderprogrammierung DEVO F12E Servowege (EPA) Travel Adjust Travel Adjust Elevator U100.0% Gear +100.0% -100.0% D100.0% UP/DN U150.0% Flap Aileron L100.0% Travel Adjust Function Menu R100.0% D150.0% Throttle H100.0% AUX2 +100.0% L100.0% -100.0% Rudder L100.0% AUX3 +5.0% R100.0% -100.0% Drücken Sie UP oder DN um FLAP anzuwählen, dann R oder L um die Werte U150.0% D150.0%... -
Seite 16: Gimbal-Kalibrierung
Senderprogrammierung DEVO F12E · Anschlüsse Flightcontroller · Gimbal-Kalibrierung Timerprogrammierung Stick Position Switch UP/DN UP/DN Stick Position Switch Main Menu Model Menu Switch SPSO SW Channel Throttle Switch: Drücken Sie R oder L und wählen “SPS0 SW” Position Channel: Drücken Sie R oder L und wählen “Throttle” L94% Position: Drücken Sie L um die Prozentzahl einzustellen (Startwert L94%) High... -
Seite 17: Kamerabedienung Ilook
Kamerabedienung iLook+ Kamerabedienung iLook+ Auslöser Umschalter Video / Foto (1) Kamera Antenne Video-Auflösung: 1920 x1080 Full HD 30 FPS Micro High Speed SD-Karte: Max. 64 GB Fotosensor: 3 MP Video-Format: MOV Foto-Auflösung: 4032x3024 Pixel Spannungsversorgung (7 V - 15 V DC) Statusanzeige (rote LED) Micro SD Karte (2) 5.8 GHz Videoübertragung... -
Seite 18: Manuelle Aufnahme
Für den X350 Premium sind einige Teile als Ersatzteile verfügbar. In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fach- händler oder: XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de Ersatzteile für den X350 Premium können Sie entweder im Fachhandel oder online unter http://www.XciteRC.com beziehen. -
Seite 19: Hinweise Zum Umweltschutz
Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 20: Konformitätserklärung
The detailed Declaration of Conformity can be found at www.XciteRC.com at the respective product link Declaration of Conformity or via E-mail: info@xciterc.de. La société XciteRC Modellbau GmbH & Co. KG déclare que cet article est conforme aux directives CE R&TTE 1999/5/EC and RoHS 2011/65/EC. - Seite 21 X350 Premium...
- Seite 22 X350 Premium...
- Seite 23 X350 Premium...
- Seite 24 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
