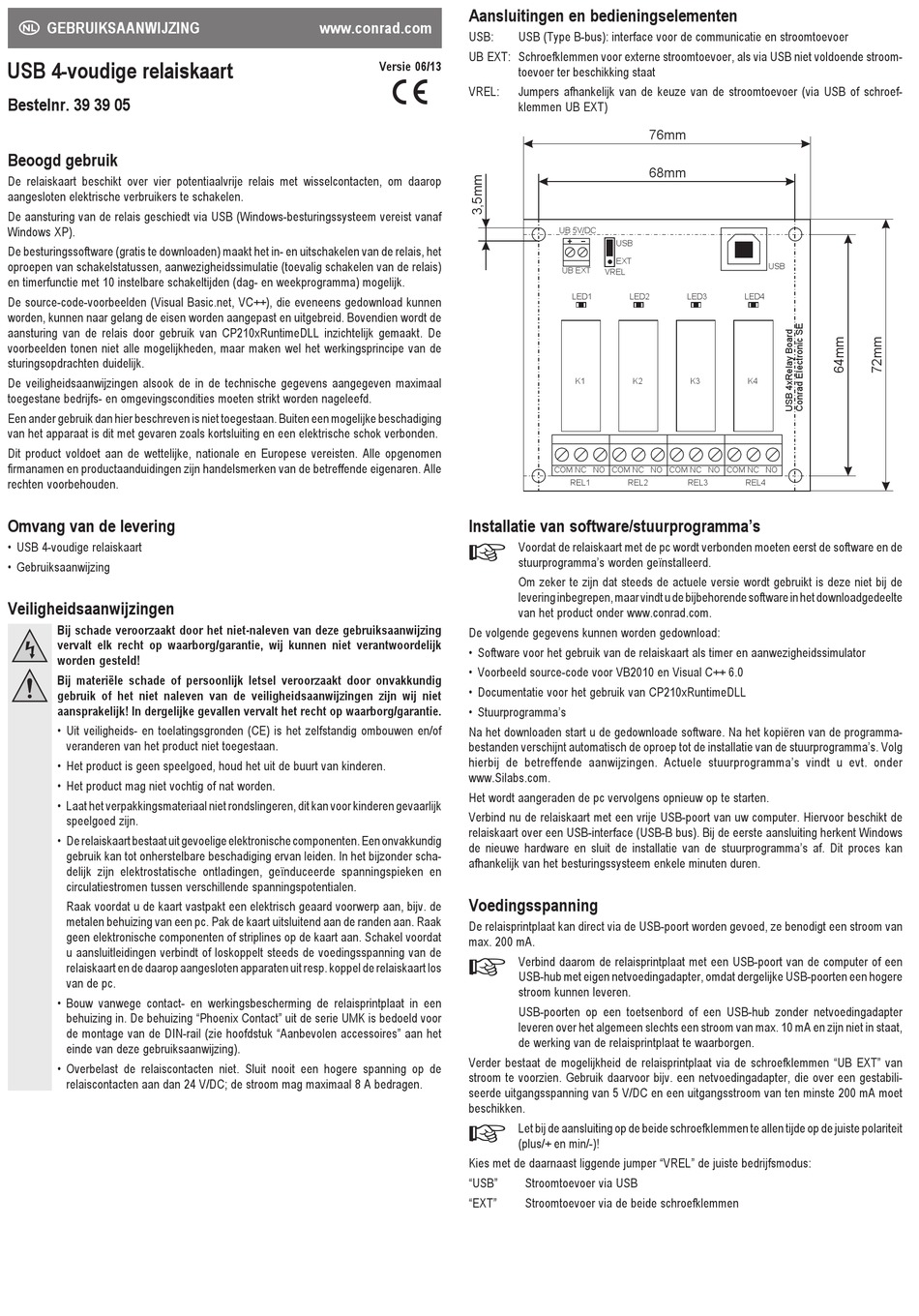

GEBRUIKSAANWIJZING

USB 4-voudige relaiskaart
Bestelnr. 39 39 05
Beoogd gebruik
De relaiskaart beschikt over vier potentiaalvrije relais met wisselcontacten, om daarop
aangesloten elektrische verbruikers te schakelen.
De aansturing van de relais geschiedt via USB (Windows-besturingssysteem vereist vanaf
Windows XP).
De besturingssoftware (gratis te downloaden) maakt het in- en uitschakelen van de relais, het
oproepen van schakelstatussen, aanwezigheidssimulatie (toevalig schakelen van de relais)
en timerfunctie met 10 instelbare schakeltijden (dag- en weekprogramma) mogelijk.
De source-code-voorbeelden (Visual Basic.net, VC++), die eveneens gedownload kunnen
worden, kunnen naar gelang de eisen worden aangepast en uitgebreid. Bovendien wordt de
aansturing van de relais door gebruik van CP210xRuntimeDLL inzichtelijk gemaakt. De
voorbeelden tonen niet alle mogelijkheden, maar maken wel het werkingsprincipe van de
sturingsopdrachten duidelijk.
De veiligheidsaanwijzingen alsook de in de technische gegevens aangegeven maximaal
toegestane bedrijfs- en omgevingscondities moeten strikt worden nageleefd.
Een ander gebruik dan hier beschreven is niet toegestaan. Buiten een mogelijke beschadiging
van het apparaat is dit met gevaren zoals kortsluiting en een elektrische schok verbonden.
Dit product voldoet aan de wettelijke, nationale en Europese vereisten. Alle opgenomen
firmanamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle
rechten voorbehouden.
Omvang van de levering
• USB 4-voudige relaiskaart
• Gebruiksaanwijzing

Veiligheidsaanwijzingen

Bij schade veroorzaakt door het niet-naleven van deze gebruiksaanwijzing
vervalt elk recht op waarborg/garantie, wij kunnen niet verantwoordelijk
worden gesteld!
Bij materiële schade of persoonlijk letsel veroorzaakt door onvakkundig
gebruik of het niet naleven van de veiligheidsaanwijzingen zijn wij niet
aansprakelijk! In dergelijke gevallen vervalt het recht op waarborg/garantie.
• Uit veiligheids- en toelatingsgronden (CE) is het zelfstandig ombouwen en/of
veranderen van het product niet toegestaan.
• Het product is geen speelgoed, houd het uit de buurt van kinderen.
• Het product mag niet vochtig of nat worden.
• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk
speelgoed zijn.
• De relaiskaart bestaat uit gevoelige elektronische componenten. Een onvakkundig
gebruik kan tot onherstelbare beschadiging ervan leiden. In het bijzonder scha-
delijk zijn elektrostatische ontladingen, geïnduceerde spanningspieken en
circulatiestromen tussen verschillende spanningspotentialen.
Raak voordat u de kaart vastpakt een elektrisch geaard voorwerp aan, bijv. de
metalen behuizing van een pc. Pak de kaart uitsluitend aan de randen aan. Raak
geen elektronische componenten of striplines op de kaart aan. Schakel voordat
u aansluitleidingen verbindt of loskoppelt steeds de voedingsspanning van de
relaiskaart en de daarop aangesloten apparaten uit resp. koppel de relaiskaart los
van de pc.
• Bouw vanwege contact- en werkingsbescherming de relaisprintplaat in een
behuizing in. De behuizing "Phoenix Contact" uit de serie UMK is bedoeld voor
de montage van de DIN-rail (zie hoofdstuk "Aanbevolen accessoires" aan het
einde van deze gebruiksaanwijzing).
• Overbelast de relaiscontacten niet. Sluit nooit een hogere spanning op de
relaiscontacten aan dan 24 V/DC; de stroom mag maximaal 8 A bedragen.
Aansluitingen en bedieningselementen
www.conrad.com
USB:
UB EXT: Schroefklemmen voor externe stroomtoevoer, als via USB niet voldoende stroom-
Versie 06/13

VREL:
Installatie van software/stuurprogramma's

De volgende gegevens kunnen worden gedownload:
• Software voor het gebruik van de relaiskaart als timer en aanwezigheidssimulator
• Voorbeeld source-code voor VB2010 en Visual C++ 6.0
• Documentatie voor het gebruik van CP210xRuntimeDLL
• Stuurprogramma's
Na het downloaden start u de gedownloade software. Na het kopiëren van de programma-
bestanden verschijnt automatisch de oproep tot de installatie van de stuurprogramma's. Volg
hierbij de betreffende aanwijzingen. Actuele stuurprogramma's vindt u evt. onder
www.Silabs.com.
Het wordt aangeraden de pc vervolgens opnieuw op te starten.
Verbind nu de relaiskaart met een vrije USB-poort van uw computer. Hiervoor beschikt de
relaiskaart over een USB-interface (USB-B bus). Bij de eerste aansluiting herkent Windows
de nieuwe hardware en sluit de installatie van de stuurprogramma's af. Dit proces kan
afhankelijk van het besturingssysteem enkele minuten duren.
Voedingsspanning
De relaisprintplaat kan direct via de USB-poort worden gevoed, ze benodigt een stroom van
max. 200 mA.

Verder bestaat de mogelijkheid de relaisprintplaat via de schroefklemmen "UB EXT" van
stroom te voorzien. Gebruik daarvoor bijv. een netvoedingadapter, die over een gestabili-
seerde uitgangsspanning van 5 V/DC en een uitgangsstroom van ten minste 200 mA moet
beschikken.

Kies met de daarnaast liggende jumper "VREL" de juiste bedrijfsmodus:
"USB"
"EXT"
USB (Type B-bus): interface voor de communicatie en stroomtoevoer
toevoer ter beschikking staat
Jumpers afhankelijk van de keuze van de stroomtoevoer (via USB of schroef-
klemmen UB EXT)
76mm
68mm
UB 5V/DC
+
USB
EXT
UB EXT
VREL
LED1 LED2 LED3
K1 K2
COM NC NO COM NC NO COM NC NO COM NC NO
REL1 REL2 REL3
Voordat de relaiskaart met de pc wordt verbonden moeten eerst de software en de
stuurprogramma's worden geïnstalleerd.
Om zeker te zijn dat steeds de actuele versie wordt gebruikt is deze niet bij de
levering inbegrepen, maar vindt u de bijbehorende software in het downloadgedeelte
van het product onder www.conrad.com.
Verbind daarom de relaisprintplaat met een USB-poort van de computer of een
USB-hub met eigen netvoedingadapter, omdat dergelijke USB-poorten een hogere
stroom kunnen leveren.
USB-poorten op een toetsenbord of een USB-hub zonder netvoedingadapter
leveren over het algemeen slechts een stroom van max. 10 mA en zijn niet in staat,
de werking van de relaisprintplaat te waarborgen.
Let bij de aansluiting op de beide schroefklemmen te allen tijde op de juiste polariteit
(plus/+ en min/-)!
Stroomtoevoer via USB
Stroomtoevoer via de beide schroefklemmen
USB
LED4
K3 K4
REL4
