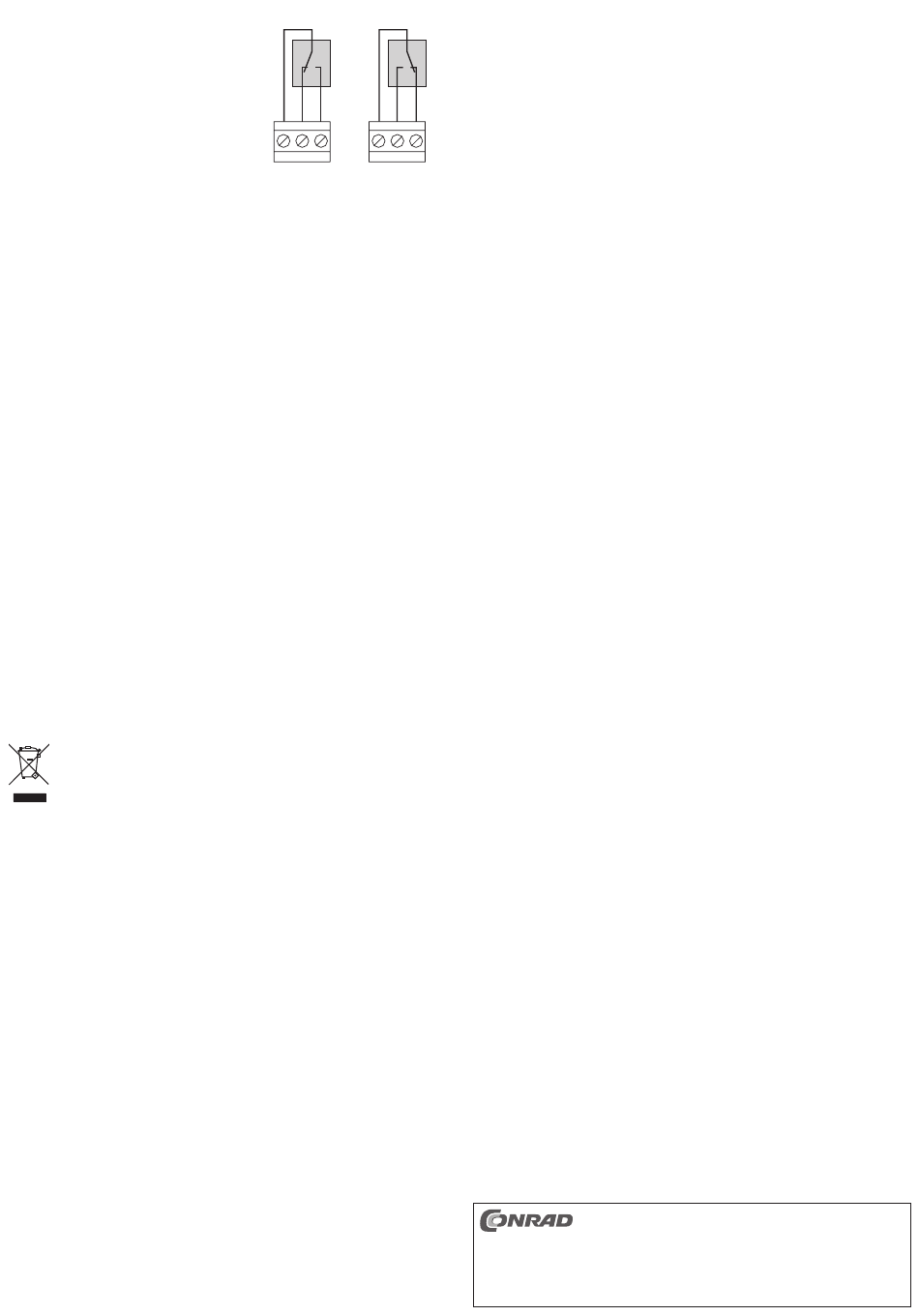

Connexions de composants externes
Un circuit électrique externe peut être connecté avec
chacun des quatre relais :
NO
= contact normalement ouvert
NC
= contact normalement fermé
COM = contact central/connexion commune
Création de votre propre logiciel
La carte de relais est contrôlée via l'interface USB en utilisant CP210xRuntimeDLL (Dynamic
Link Library). Pour vous aider à développer votre propre logiciel de commande, vous trouverez
des informations et des exemples en téléchargement sur la page du produit du site Web
www.conrad.com.
Caractéristiques techniques
Tension de fonctionnement ................ 5 V/CC
Consommation électrique max. ......... 200 mA en 5 V/CC (4 relais activés)
Plage de température ambiante/de
fonctionnement ................................... de 0 °C à +70 °C
Humidité ambiante/de
fonctionnement ................................... de 0 % à 85 % max. d'humidité relative de l'air, sans
Capacité de charge max du
contact de relais .................................. 24 V/CC, 8 A
Dimensions (h x l x p) ......................... env. 72 x 76 x 16 mm
Poids .................................................... env. 75 g
Accessoires recommandés
• Boîtier d'installation Phoenix Contact pour le rail de montage, comprenant :
2x éléments latéraux UMK UMK-SE 11,25-1 (N° de commande Conrad : 743223)
1x élément de base UMK UMK-BE 45 (N° de commande Conrad : 743263)
1x élément de base UMK UMK-BE 11,25 (N° de commande Conrad : 743237)
1x élément de pied UMK UMK-FE (N° de commande Conrad : 743277)
• Câble USB avec connecteur de type A s'insérant dans connecteur de type B (N° de
commande Conrad : 973569)
Elimination
Il convient de procéder à l'élimination de l'appareil au terme de sa durée de vie
conformément aux prescriptions légales en vigueur.
OFF
COM NC NO
condensation
ON
COM NC NO
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex.
photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une
autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve
de modifications techniques et de l'équipement.
© Copyright 2013 by Conrad Electronic SE.
