Intex 636G Benutzerhandbuch Seite 7

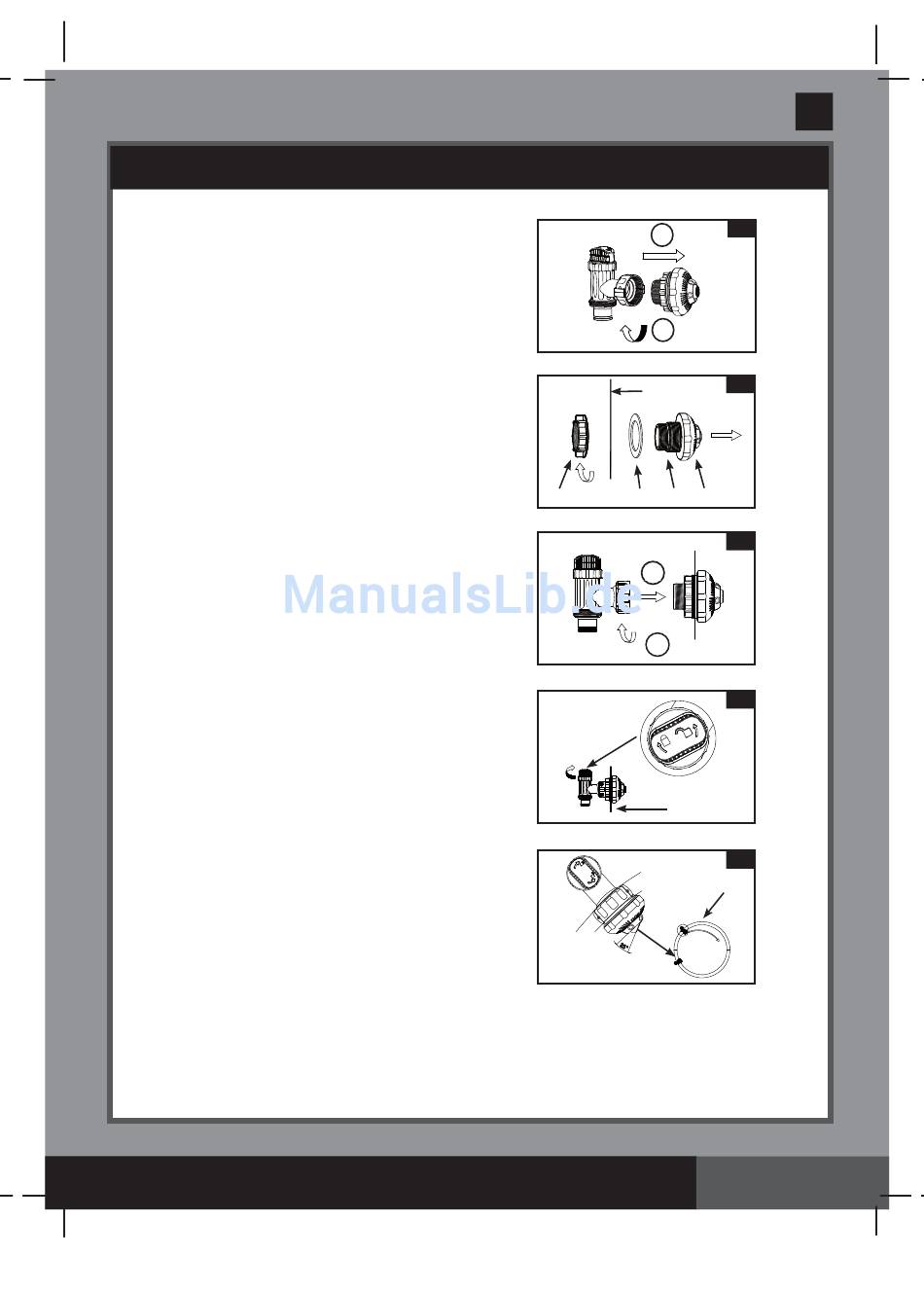

POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG (optional)
1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie
ihn vom Schraubfilterverbinder (14) (siehe
dazu Zeichnung 5). Achten Sie darauf
dass der Stufendichtungsring (11) auf
seinem Platz bleibt. Stellen Sie den
Ventilkolben am Boden auf einen sicheren
Platz.
2. Schrauben Sie die Filtermutter (12) gegen
den Uhrzeigersinn von der
Schraubverbindung (14) ab. Stecken Sie
die Unterlegscheibe (13) in die
Schraubverbindung (14).
3. Bringen Sie den Stutzen und den
Absperrschieber an der oberen Position vom
Poolwassereinlauf an. Stecken Sie das
Verbindungsstück (14) von der Innenseite
der Beckenwand aus in eines der
vorbereiteten Löcher, wobei die
Unterlegscheibe auf der Verbindung
verbleibt und so auf der Innenseite der
Beckenwand platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (12) mit der
flachen Seite der Filtermutter (12) in
Richtung zur Außenseite der Beckenwand
wieder auf den Schraubverbinder (14)
(siehe dazu Zeichnung 6).
5. Ziehen Sie von Hand das regulierbare
Pool-Einlaufdüse (15) und die Filtermutter
(12) auf dem Schraubverbinder (14) fest.
6. Nehmen Sie den Kolbenventilbausatz.
Stellen Sie sicher das der
Stufendichtungsring an der richtigen
Stelle sitzt.
7. Schrauben Sie die Ventilkolbenverbindung
wieder auf den Schraub-Filterverbinder (14)
(siehe dazu Zeichnung 7).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf schließen. Stellen Sie
sicher, dass der Ventilkolben sicher bzw.
fest geschlossen ist. Dieser verhindert, dass
das Wasser bei der Befüllung rausfließt
(siehe dazu Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen
Sie die Richtung des Mundstückkopfes so
ein, dass sie vom Poolabfluss wegzeigt
(siehe dazu Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt
werden. Anweisungen hierfür finden sich im
Benutzerhandbuch für das freistehende
Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(108GS) MODEL 636G FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 07/12/2015
12
108
Deutsch
GS
5
2
1
6
AUSKLEIDUNG
INNENWAND
13 14 15
7
1
2
8
AUSKLEIDUNG
INNENWAND
9
Pool
FLIESSRICHTUNG
Seite 7
