POOL ABFLUSS-FILTER & KOLBENVENTIL EINRICHTUNG (optional)
Das Netz des Filters verhindert, dass grosse Teile die Filterpumpe verstopfen oder
beschädigen, und der Ventilkolbenbausatz verhindert, dass Wasser in die Filterpumpe
kommt während die Filterpatrone gerade eingesetzt oder gereinigt wird. Wenn Ihr
Pool einen aufblasbaren oberen Ring hat, installieren Sie den Filter, den Stutzen
und das Kolbenventil, bevor Sie den oberen Ring aufblasen. Die fortschreitenden
Ersatzteilnummern verweisen auf die Darstellung der Ersatzteile in der Ersatzteilliste.

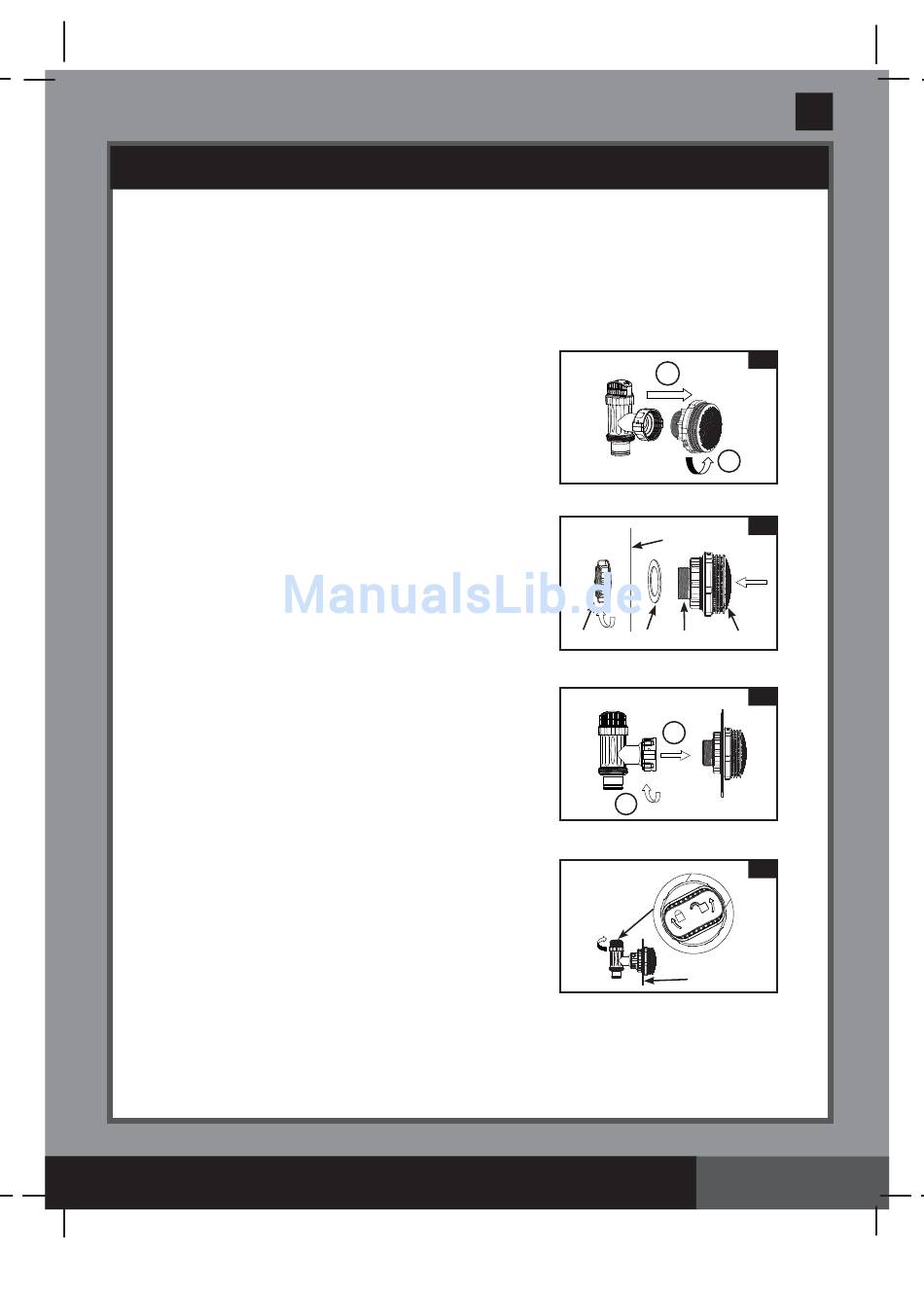

Aufbauanleitung:

1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie
ihn vom Schraubfilterverbinder (14) (siehe
dazu Zeichnung 1). Achten Sie darauf
dass der Stufendichtungsring (11) auf
seinem Platz bleibt. Stellen Sie den
Ventilkolben am Boden auf einen
sicheren Platz.
2. Schrauben Sie die Filtermutter (12) gegen
den Uhrzeigersinn von der
Schraubverbindung (14) ab. Stecken Sie
die Unterlegscheibe (13) in die
Schraubverbindung (14).
3. Bringen Sie den Filter und den
Absperrschieber an der unteren Position vom
Poolwasserabfluss (gekennzeichnet mit „+")
an. Stecken Sie das Verbindungsstück (14)
von der Innenseite der Beckenwand aus in
eines der vorbereiteten Löcher, wobei die
Unterlegscheibe auf der Verbindung verbleibt
und so auf der Innenseite der Beckenwand
platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (12) mit der
flachen Seite der Filtermutter (12) in
Richtung zur Außenseite der Beckenwand
wieder auf den Schraubverbinder (14) (siehe
dazu Zeichnung 2).
5. Ziehen Sie von Hand die Filtermutter (12) auf
dem Schraubverbinder (14) fest.
6. Nehmen Sie den Kolbenventilbausatz.
Stellen Sie sicher dass der
Stufendichtungsring an der richtigen Stelle
sitzt.
7. Schrauben Sie die Ventilkolbenverbindung
wieder auf den Schraub-Filterverbinder (14)
(siehe dazu Zeichnung 3).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf schließen. Stellen Sie
sicher, dass der Ventilkolben sicher bzw.
fest geschlossen ist. Dieser verhindert, dass
das Wasser bei der Befüllung rausfließt
(siehe dazu Zeichnung 4).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(108GS) MODEL 636G FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 07/12/2015
11
Deutsch
1
2
1
2
AUSKLEIDUNG
INNENWAND
12 13 16
3
1
2
4
AUSKLEIDUNG
INNENWAND
