Seite 9: Einleitung
Einleitung Zweck dieser Dokumentation Dieses Handbuch beschreibt die vielfältigen Verwendungsmöglichkeiten der SIRIUS Erfassungsgeräte zur Überwachung von Bewegungsabläufen oder Schutzeinrichtungen. Es soll allgemein Aufschluss über die Arbeitsweise, Auswahl und Montage von mechanischen Positionsschaltern und Sicherheitsschaltern geben, damit ein sicheres Arbeiten der Schalter möglich ist.
Seite 10: Siemens Industry Online Support
Siemens Industry Online Support Informationen und Service Im Siemens Industry Online Support erhalten Sie schnell und einfach aktuelle Informationen aus unserer globalen Support-Datenbank. Rund um unsere Produkte und Systeme bieten wir eine Vielzahl von Informationen und Dienstleistungen an, die Sie in jeder Lebensphase Ihrer Maschine oder Anlage unterstützen –...
Seite 11 Einleitung 1.4 Siemens Industry Online Support mySupport Mit "mySupport", Ihrem persönlichen Arbeitsbereich, machen Sie das Beste aus Ihrem Industry Online Support. Alles, damit Sie die benötigte Information jederzeit schnell finden. Folgende Funktionen stehen Ihnen nun zur Verfügung: • Persönliche Nachrichten Ihr persönliches Postfach zum Austausch von Informationen und Verwalten Ihrer Kontakte...
Seite 12: Aktuelle Informationen
Siemens Industry Online Support App Siemens Industry Online Support App Mithilfe der kostenlosen Siemens Industry Online Support App haben Sie Zugriff auf alle gerätespezifischen Informationen, die im Siemens Industry Online Support zu einer Artikelnummer verfügbar sind, z. B. Betriebsanleitungen, Handbücher, Datenblätter, FAQ.
Seite 13: Technische Daten Im Siemens Industry Online Support
1.8 Technische Daten im Siemens Industry Online Support Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/16403/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 14: Zertifikate
Einleitung 1.10 Zertifikate 1.10 Zertifikate Alle Zertifikate zum Produkt finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Wählen Sie im Feld "Beitragstyp" > "Zertifikat". 2. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 15: Sicherheitshinweise
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 16: Recycling Und Entsorgung
Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen. Die Siemens AG, ihre Niederlassungen und Beteiligungsgesellschaften (im Folgenden "Siemens") sind nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch Siemens konzipiert wurde, zu garantieren. Siemens übernimmt auch keine Haftung für Empfehlungen, die durch nachfolgende Beschreibung gegeben bzw.
Seite 17: Allgemeine Beschreibung
Allgemeine Beschreibung Einsatzbereiche Mechanische Positionsschalter werden zum Erfassen von Positionen und Endstellungen sich bewegender Maschinenteile und Anlagenteile eingesetzt, mechanische Sicherheitsschalter zum Schutz von Mensch und Maschine in Fertigungsstraßen und Verarbeitungsstraßen. Typische Einsatzbereiche für Positionsschalter sind: • Schutzeinrichtungen • Fertigungsstraßen und Montagestraßen •...
Seite 18 Allgemeine Beschreibung 3.1 Einsatzbereiche • Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 (Seite 134) • Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 (Seite 151) • Mechanische Sicherheitsschalter 3SF1 für AS-Interface (Seite 175) • Scharnierschalter (Seite 205) • Magnetschalter (Seite 215) Für verschiedene Anfahrsituationen und Betätigungssituationen gibt es eine Auswahl von Antrieben für eine optimale Lösung.
Seite 19: Ausfallrate - Bestimmung
Hinweis Die Anzahl der Schaltspiele (B10-Wert) entnehmen Sie dem jeweiligen Datenblatt (siehe Technische Daten im Siemens Industry Online Support (Seite 13)). Berechnungsbeispiel Eine Schutztür wird mit einem Positionsschalter mit getrenntem Betätiger überwacht. Diese Schutztür wird 4 Mal pro Stunde geöffnet.
Seite 20: Übersicht Der Positionsschalter In Ungekapselter Bauform Und Kompaktbauform
Allgemeine Beschreibung 3.3 Übersicht der Positionsschalter in ungekapselter Bauform und Kompaktbauform Übersicht der Positionsschalter in ungekapselter Bauform und Kompaktbauform Positionsschalter ungekapselt Kompaktbauform mit Stecker Kompaktbauform mit angegos- sener Leitung 3SE5250 3SE5413- 3SE5423- 3SE5413- 3SE5423- ..-1EB1 ..-1EB1 ..-1EA..-1EA. Gehäuse Kunststoff ✓...
Seite 21 Allgemeine Beschreibung 3.3 Übersicht der Positionsschalter in ungekapselter Bauform und Kompaktbauform Positionsschalter ungekapselt Kompaktbauform mit Stecker Kompaktbauform mit angegos- sener Leitung 3SE5250 3SE5413- 3SE5423- 3SE5413- 3SE5423- ..-1EB1 ..-1EB1 ..-1EA..-1EA. Anschlüsse M12-Stecker, 5-polig — ✓ — Angegossene Leitung, 5- — —...
Seite 22 Allgemeine Beschreibung 3.3 Übersicht der Positionsschalter in ungekapselter Bauform und Kompaktbauform Kompaktbauform Komplettgeräte 3SE54... Gehäusebreite mm - mit 2 m Leitung 5 x 0,75 mm Schwenkhebel • Standardbefestigung - mit 2 m Leitung 5 x 0,75 mm - mit 5 m Leitung 5 x 0,75 mm - mit Gerätestecker M12 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 23: Übersicht Der Mechanischen Positionsschalter
Allgemeine Beschreibung 3.4 Übersicht der Mechanischen Positionsschalter Übersicht der Mechanischen Positionsschalter Mechanische Positionsschalter in modularer Bauform XL-Gehäuse 3SE523. 3SE521. 3SE524. 3SE511. 3SE513. 3SE512. 3SE516. Gehäuse Kunststoff ✓ — ✓ — ✓ — — Metall — ✓ — ✓ — ✓ ✓...
Seite 24 Allgemeine Beschreibung 3.4 Übersicht der Mechanischen Positionsschalter Mechanische Positionsschalter in modularer Bauform XL-Gehäuse 3SE523. 3SE521. 3SE524. 3SE511. 3SE513. 3SE512. 3SE516. Anschlüsse Leitungsein- 1 x (M20 x 1,5) 2 x (M20 x 1,5) 1 x (M20 x 1,5) 3 x (M20 x 1,5) 3 x (M20 x 1,5) führung M12-Stecker,...
Seite 25: Übersicht Der Sicherheitsschalter Mit Getrennter Betätigung
Allgemeine Beschreibung 3.5 Übersicht der Sicherheitsschalter mit getrennter Betätigung Übersicht der Sicherheitsschalter mit getrennter Betätigung Sicherheitsschalter Sicherheits- mit getrennter Betätigung schalter mit Zuhaltung 3SE5212-..V40 3SE5242-..V40 3SE5112-..V10 3SE5122-..V10 3SE5322-.S... 3SE5232-..V40 3SE5132-..V20 3SE5312-.S... Gehäuse ✓ ✓ ✓ ✓ Kunststoff (1) — Metall (2) ✓...
Seite 26: 3.6 Übersicht Der Sicherheitsschalter Mit Getrennter Betätigung 3Se22
Allgemeine Beschreibung 3.6 Übersicht der Sicherheitsschalter mit getrennter Betätigung 3SE22 Übersicht der Sicherheitsschalter mit getrennter Betätigung 3SE22 Formstoffgehäuse in Sonder- 3SE2243-0XX.0 3SE2257-6XX.0 3SE2243-0XX.8 breite 52 mm, seitliche und stirnseitige Betä- tigung ✓ mit Anschlussgewinde M20 x 1,5 ✓ — mit Anschlussgewinde M16 x 1,5 —...
Seite 27: Übersicht Der Mechanischen Sicherheitsschalter Mit Getrennter Betätigung Für As-Interface
Allgemeine Beschreibung 3.7 Übersicht der Mechanischen Sicherheitsschalter mit getrennter Betätigung für AS-Interface Übersicht der Mechanischen Sicherheitsschalter mit getrennter Betätigung für AS-Interface Mechanische Sicherheitsschalter mit getrennter Betätigung Sicherheits- schalter mit Zuhaltung 3SF1214 3SF1244 3SF1114 3SF1124 3SF13.4 3SF1234 Gehäuse ✓ ✓ ✓ Kunststoff (1) —...
Seite 28: Übersicht Der Scharnierschalter
Allgemeine Beschreibung 3.8 Übersicht der Scharnierschalter Übersicht der Scharnierschalter Scharnierschalter 3SE5232-0.U2. 3SE5212-0.U2. 3SE5112-0.U2. 3SE5132-0.U2. Gehäuse Kunststoff ✓ — — ✓ ✓ ✓ Metall — — Abmessungen 31 x 68 x 33 31 x 68 x 33 40 x 78 x 38 40 x 78 x 38 (B x H x T) in mm Schutzart...
Seite 29 Allgemeine Beschreibung 3.8 Übersicht der Scharnierschalter Kunststoffgehäuse mit 3SE2283-0GA.3 3SE2283-6GA.3 3SE2283-0GA44 3SE2283-6GA44 integriertem Scharnier Scharnier aus Alumini- ✓ ✓ — — Scharnier aus Edelstahl — — ✓ ✓ Schleichschaltglieder 1 S + 2 Ö 3 Ö 1 S + 2 Ö 3 Ö...
Seite 30: Übersicht Der Magnetschalter
Allgemeine Beschreibung 3.9 Übersicht der Magnetschalter Übersicht der Magnetschalter 3.9.1 Berührungslose Sicherheits-Magnetschalter 3SE66 / 3SE67 3SE6704-1BA 3SE6605-1BA 3SE6704-2BA 3SE660.-2BA 3SE6704-3BA 3SE6605-3BA Schaltmagnet Schaltelement Schaltmagnet Schaltelement Schaltmagnet Schaltelement (codiert) (codiert) (codiert) Baugröße (mm) 25 x 88 25 x 88 25 x 33 25 x 33 Schaltglieder —...
Seite 31 Allgemeine Beschreibung 3.9 Übersicht der Magnetschalter Gehäuse aus Kunststoff 3SE66.6-3CA01 3SE66.7-3CA01 3SE66.7-3CA04 mit Stecker 8 mm, ✓ ✓ — 6-polig mit Leitung — — ✓ Türanschlag rechts 3SE6626-3CA01 3SE6627-3CA01 3SE6627-3CA04 Türanschlag links 3SE6616-3CA01 3SE6617-3CA01 3SE6617-3CA04 Abmessungen 26 x 36 x 13 26 x 36 x 13 26 x 36 x 13 (B x H x T) in mm...
Seite 32 Allgemeine Beschreibung 3.9 Übersicht der Magnetschalter Gehäuse aus Kunststoff 3SE66.7-2CA01 3SE66.4-4CA01 3SE66.7-2CA04 mit Stecker 8 mm, ✓ — — 6-polig mit LED und M8- — ✓ — Stecker, 4-polig mit Leitung — — ✓ Türanschlag rechts 3SE6627-2CA01 3SE6624-4CA01 3SE6627-2CA04 Türanschlag links 3SE6617-2CA01 3SE6614-4CA01 3SE6617-2CA04...
Seite 33 Allgemeine Beschreibung 3.9 Übersicht der Magnetschalter Schaltelemente 3SE6714-3CA 3SE6724-3CA 3SE6714-2CA 3SE6724-2CA um 90 Grad versetzt — ✓ — ✓ passend zu ✓ ✓ — — 3SE6626-3CA01 3SE6627-3CA01 3SE6616-3CA01 3SE6617-3CA01 3SE6617-3CA04 3SE6627-3CA04 passend zu — — ✓ ✓ 3SE6627-2CA01 3SE6617-2CA01 3SE6624-4CA01 3SE6614-4CA01 3SE6627-2CA04 3SE6617-2CA04...
Seite 34: Merkmale Der Positionsschalter
Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter 3.10 Merkmale der Positionsschalter 3.10.1 Grundfunktion Mechanische Positionsschalter und mechanische Sicherheitsschalter für sicherheitstechnische Anwendungen sorgen im erforderlichen Fall für die sichere Unterbrechung eines Stromkreises. Zum Beispiel werden Antriebe durch Betätigung des Positionsschalters sicher abgeschaltet. Dadurch werden Verletzungen an Personen und Beschädigungen an Maschinen vermieden.
Seite 35: Schaltgliedervarianz
Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter 3.10.3 Schaltgliedervarianz Varianten: 1 S +1 Ö, 1 S + 2 Ö, 2 S + 1 Ö, Überschneidung Das 3-polige Schaltelement erhöht die Sicherheit durch redundantes Abschalten und zusätzliches Melden. Es ist kein zusätzlicher Bauraum im Vergleich zu 2-poligen Schaltelementen nötig.
Seite 36: Kontaktzuverlässigkeit
Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter Kontaktzuverlässigkeit Die neuen Schaltelemente gewährleisten eine sehr hohe Kontaktsicherheit. Dies gilt auch, wenn die Geräte niedrige Ströme und Spannungen schalten müssen, wie z. B. 1 mA bei DC 5 V. Zwangsöffnung Die Schaltglieder mit Öffnerfunktion werden vom Betätigungsstößel mechanisch formschlüssig und zuverlässig geöffnet.
Seite 37 Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter Überhub Der Überhub ermöglicht einen zusätzlichen Betätigungsweg um 3 mm, ohne dass das Schaltelement beschädigt wird. Der Überhub stellt dabei durch eine zusätzliche Feder einen gewissen Mehrweg bereit. Die Zwangsöffnung ist gewährleistet. Membranen Für alle Gehäusevarianten stehen zwei Arten von integrierten Membranen zur Auswahl: •...
Seite 38: Artikelnummern-Schema
Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter 3.10.4 Artikelnummern-Schema Die Artikelnummer eines Positionsschalters hat folgendes Schema: Stelle Stelle 3SE5 Mechanischer Positionsschalter LED-Anzeige 1 ... 4 Mechanischer Sicherheitsschalter 3SF1 Mechanischer Sicherheitsschalter für AS- Kontaktvarianten 1 ... 4 Interface 1 Schaltelement, außer 3SE516 2 Schaltelemente, nur 3SE516 0 = Ersatzteile / Baugruppen Antriebsart...
Seite 39: Online-Konfiguration
Die Abmessungen und die Bohrmaße der Gehäuse mit 40 mm und 56 mm Breite entsprechen der Norm EN 50041. 3.10.6 Online-Konfiguration 3.10.6.1 Einsatz des Online-Konfigurators Mit dem Online- Konfigurator (http://www.siemens.de/industrial-controls/configurators) kann nicht nur der passende Positionsschalter ausgewählt und bestellt, sondern auch eine komplette Produktdokumentation erstellt werden: • Produktdatenblatt • Maßzeichnung • Schaltwegdiagramm •...
Seite 40: Anwendung Des Online-Konfigurators
Anwendung des Online-Konfigurators Konfiguration durch Direkteingabe Um einen Positionsschalter zu konfigurieren, gehen Sie wie folgt vor: 1. Öffnen Sie die Übersichtsseite der Konfiguratoren (http://www.siemens.de/industrial- controls/configurators) 2. Im Dropdown-Listenfeld "Wählen Sie einen Konfigurator" wählen Sie "Positionsschalter 3SE5/3SF1". 3. Kennen Sie die Artikelnummer eines Geräts bereits und benötigen nur ein Datenblatt oder CAD-Daten dieses Geräts, so können Sie unter "Eingabe Komplettgerät", "Eingabe...
Seite 41 Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter 3. Klicken Sie auf "Start". 4. Wählen Sie den Gerätetyp (z. B. Mechanische Positionsschalter) und weitere Merkmale aus. 5. Wählen Sie unter "Positionsschalter > Schalterkonfiguration". 6. Wählen Sie die gewünschten Merkmale. SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 42: Bestellung
Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter 7. Sobald Sie alle Werte festgelegt haben, wird eine CAD-Vorschau erzeugt. 8. Um die Konfiguration fertig zu stellen, wählen Sie die Schaltfläche "Zu Technischen Daten & Bestellung". 9. Nach der Konfiguration haben Sie folgende Möglichkeiten: –...
Seite 43 Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter Hinweis Anmeldung Um eine Bestellung durchzuführen, müssen Sie sich vorher bei der Siemens Industry Mall www.siemens.de/industrial-controls/mall (http://www.siemens.com/industrymall) anmelden. SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 44 Allgemeine Beschreibung 3.10 Merkmale der Positionsschalter SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 45: Positionsschalter Und Sicherheitsschalter
Positionsschalter und Sicherheitsschalter Positionsschalter in ungekapselter Bauform Die Positionsschalter in ungekapselter Bauform mit Schutzart IP10 (3 Schaltglieder), IP20 (2 Schaltglieder), sind ausgelegt für: • die Anwendung als Hilfsschalter in Schränken • größere Gehäuse • Orte ohne Einwirkung von Staub und Feuchtigkeit. Durch ihre kompakte Bauform eignen sich diese Schalter besonders für beengte Einbauverhältnisse.
Seite 46: Technische Daten
4.1.1.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 47: Maßbilder Und Schaltwegdiagramme
4.1.2 Maßbilder und Schaltwegdiagramme 4.1.2.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 48: Auszug Aus Den Technischen Daten
Positionsschalter und Sicherheitsschalter 4.1 Positionsschalter in ungekapselter Bauform 4.1.2.2 Auszug aus den technischen Daten Hinweis Die Angaben im Auszug aus den technischen Daten unterliegen nicht dem Änderungsdienst. Aktuelle Werte siehe technisches Datenblatt. 3SE5250-0PC05 3SE5250-0BC05 3SE5250-0MC05 3SE5250-0CC05 3SE5250-0KC05 3SE5250-0LC05 v ≤ 1,5 m / s (maximale Betätigungsgeschwindigkeit) v ≤...
Seite 49 Positionsschalter und Sicherheitsschalter 4.1 Positionsschalter in ungekapselter Bauform Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Betätigung in Hubrichtung 3SE5250-0BC05 3SE5250-0KC05 3SE5250-0PC05...
Seite 50: Positionsschalter In Kompaktbauform
Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform Positionsschalter in Kompaktbauform Gehäusegrößen Die Positionsschalter in Kompaktbauform 3SE54 sind als Komplettgeräte in zwei Gehäusegrößen lieferbar: • die Gehäusereihe 3SE5413 entspricht EU-Norm und hat ein 30 mm breites Gehäuse. Der Abstand der Befestigungsbohrungen beträgt 20 mm. •...
Seite 51 Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform Schaltervarianten mit angegossener Leitung oder Stecker - 30 mm Gehäusebreite Auszug aus dem Katalog Schaltervarianten mit angegossener Leitung oder Stecker - 40 mm Gehäusebreite Auszug aus dem Katalog SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 52: Antriebsköpfe Für Positionsschalter In Kompaktbauform Mit Angegossener Leitung
Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform 4.2.1 Antriebsköpfe für Positionsschalter in Kompaktbauform mit angegossener Leitung 3SE5413-0CC20-..3SE5423-0CC20-..9,8 mm 7,5 mm 3SE5413-0CC21-..3SE5423-0CC21-..24 mm 24 mm 3SE5413-0CC22-..3SE5423-0CC22-..19,8 mm 16,7 mm 3SE5413-0CD20-..3SE5423-0CD20-..3SE5413-0CD23-..3SE5423-0CD23-..20,3 mm 20,3 mm SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 53 Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform 3SE5413-0CD21-..3SE5423-0CD21-..35 mm 35 mm 3SE5413-0CN20-..3SE5423-0CN20-..44 mm 44 mm SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 54 Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform 3SE5413-0CP20-..41 mm SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 55: Montage Des Antriebskopfs
Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform 4.2.2 Montage des Antriebskopfs Drehen des Antriebskopfs 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher die beiden Befestigungsschrauben des Antriebskopfs an der Oberseite des Gehäuses. 2. Ziehen Sie den Antriebskopf nach oben aus dem Gehäuse. 3.
Seite 56: Technische Daten
4.2.3.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 57: Auszug Aus Den Technischen Daten
Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform 4.2.4.2 Auszug aus den technischen Daten Hinweis Die Angaben im Auszug aus den technischen Daten unterliegen nicht dem Änderungsdienst. Aktuelle Werte siehe technisches Datenblatt. 3SE5413-0CC20-1EA2 3SE5413-0CD20-1EA2 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 58 Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform 3SE5413-0CN20-1EA2 3SE5413-0CC20-1EB1 3SE5413-0CQ20-1EA2 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 59 Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform 3SE5423-0CC20-1EA2 3SE5423-0CC20-1EB2 3SE5413-..-1EA. 3SE5413-..-1EB1 BK = schwarz, BU = blau, BN = braun, WH = weiß, YE = gelb, GN = grün 3SE5423-..-1EA. 3SE5423-..-1EB1 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 60 Positionsschalter und Sicherheitsschalter 4.2 Positionsschalter in Kompaktbauform Kompaktbauform 3SE54.3-0CC2. Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 1 Ö 1 S + 1 Ö Kennzahl 11 Kennzahl 11 Kennzahl 11 Kennzahl 11 Betätigung in Hubrichtung 3SE54.3-0CC2.
Seite 61: Mechanische Positionsschalter (Modulares System)
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Mechanische Positionsschalter (modulares System) Modulares System Die Reihe 3SE5 ist ein modulares System, das aus dem Basisschalter in verschiedenen Baugrößen und einem Antrieb besteht, der separat bestellt werden muss. Durch den modularen Aufbau des Schalters hat der Anwender die Möglichkeit, die passende Lösung aus einer Vielzahl von Varianten auszuwählen und selbst zu montieren.
Seite 62 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Es gibt Gehäusebreiten mit 31, 40, und 50 mm. 3SE5232-..3SE5132-..3SE5242-..Dazu stehen unterschiedliche Antriebsvarianten zur Verfügung, die auf den Kuppenstößel (Basisschalter) aufgesetzt werden können, der fest mit dem Positionsschaltergehäuse verbunden ist (Grundausführung). Alle Antriebe lassen sich nachträglich auf das Positionsschaltergehäuse montieren oder gegen andere Antriebsvarianten austauschen.
Seite 63: Metallgehäuse
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.2 Metallgehäuse Der Positionsschalter mit Metallgehäuse besteht aus den Teilen Grundgehäuse, Schaltelement und Antrieb. Die Schaltelemente werden in das Gehäuse eingesteckt. Alle Schaltelemente haben ein Gehäuse aus schwarzem Kunststoff, der die festen Schaltstücke und die Anschlussklemmen in SIGUT-Anschlusstechnik (unverlierbare Schrauben) trägt.
Seite 64: Komplettgeräte
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.3 Komplettgeräte Häufig nachgefragte Varianten der Positionsschalter im Standardgehäuse werden als Komplettgeräte angeboten. Hinweis Varianten für -40 °C Varianten für Betriebstemperaturen bis -40 °C können mit dem Zusatz -1AJ. (Schock- und Schwingprüfung nach Bahn-Norm EN 61373) oder -1AY. (ohne Bahn-Norm) bestellt werden. Diese Schalter zeichnen sich durch Verwendung von speziellen Dichtungswerkstoffen sowie Tieftemperatur-Fetten aus.
Seite 65 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Gehäusebreite 40 mm - Kunststoff / Metall Auszug aus dem Katalog Gehäusebreite 50 mm - Kunststoff Auszug aus dem Katalog SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 66: Optionale Led-Anzeigen
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Gehäusebreite 56 mm - Metall Auszug aus dem Katalog XL-Gehäuse 56 mm - Metall Auszug aus dem Katalog 4.3.4 Optionale LED-Anzeigen Alle Gehäusevarianten (außer XL-Gehäuse) können mit einer LED-Anzeige geliefert werden. SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 67: Led-Anschluss
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) LED-Anschluss Schaltdiagramm DC 24 V AC 230 V Schleicher Springer LED-Anzeige 2 LEDs an der Frontfläche zeigen die Schaltstellung der Schutzeinrichtung an. LED-Status keine Spannung Spannung vorhanden Kontakt geschlossen LED aus LED leuchtet grün LED leuchtet gelb Hinweis Geänderte LED-Funktion bei Drehung des LED-Moduls...
Seite 68: Gehäuse
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.5 Gehäuse Gehäusedeckel • Standardfarbe bei den Gehäusedeckeln mit und ohne LED-Anzeige ist türkis. • Für alle Gehäusegrößen (außer XL-Gehäuse) sind auch gelbe Deckel mit und ohne LED- Anzeigen zum Austausch erhältlich. •...
Seite 69: Antriebe Und Ihre Betätigung
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) • Varianten für Betriebstemperaturen bis -40 °C können mit dem Zusatz -1AJ. (Schock- und Schwingprüfung nach Bahn-Norm EN 61373) oder -1AY. (ohne Bahn-Norm) bestellt werden. Diese Schalter zeichnen sich durch Verwendung von speziellen Dichtungswerkstoffen sowie Tieftemperatur-Fetten aus.
Seite 70 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Verwendungsmöglichkeiten Alle Antriebe sind für Sicherheitsschalter verwendbar. Ausnahmen: • Federstab • Stangenhebel • längenverstellbarer Schwenkhebel mit Langloch ohne Rastung Folgende Antriebsarten stehen zur Verfügung: • Kunststoff-Antriebe für Gehäusebreiten 31 mm und 50 mm nach EN 50047 / 40 mm nach EN 50041.
Seite 71: Einfachstößel / Kuppenstößel
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.1 Einfachstößel / Kuppenstößel 3SE5000-0AB01 3SE5000-0AC02 Einfachstößel Kuppenstößel 3SE5000- 0AB01 0AC02 0AC02-1AJ0 0AC03 0AC03-1AJ0 für Positionsschalter 3SE51/52 3SE51/52 3SE51 3SE5132 3SE5132 nach Norm EN 50041 EN 50041 EN 50041 EN 50041 EN 50041 Antriebskopf Kunststoff Metall...
Seite 72: Rollenstößel
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.2 Rollenstößel 3SE5000-0AD02 3SE5000-0AD03 / 3SE5000-0AD04 3SE5000- 0AD02 0AD03 0AD04 0AD05 0AD06 für Positionsschalter 3SE51/52 3SE51/52 3SE51/52 3SE5132 3SE5132 nach Norm EN 50041 EN 50047 EN 50047 EN 50041 EN 50041 Antriebskopf Metall Kunststoff Kunststoff...
Seite 73: Rollenstößel Für Zentralbefestigung
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.3 Rollenstößel für Zentralbefestigung 3SE5000-0AD10 / 3SE5000-0AD11 • Schnelle Montage • Einfache Justierung 3SE5000- 0AD10 0AD11 für Positionsschalter 3SE51/52 3SE51/52 nach Norm EN 50047 EN 50047 Antriebskopf Kunststoff Kunststoff Edelstahlrolle — ✓ Kunststoffrolle ✓...
Seite 74: Rollenhebel
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.4 Rollenhebel 3SE5000-0AE1. 3SE5000-0AE0. 3SE5000- 0AE10 / 0AE01 0AE11 / 0AE02 0AE12 / 0AE03 0AE13 / 0AE04 0AE05 für Positionsschalter 3SE51/52 3SE51/52 3SE51/52 3SE51/52 3SE5132 nach Norm EN 50047 / EN 50047 / EN 50047 / EN 50047 / EN 50041...
Seite 75: Winkelrollenhebel
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.5 Winkelrollenhebel 3SE5000-0AF1. 3SE5000-0AF0. 3SE5000- 0AF01 / 0AF10 0AF02 / 0AF11 0AF03 / 0AF12 0AF04 / 0AF13 0AF05 für Positionsschalter 3SE51/52 3SE51/52 3SE51/52 3SE51/52 3SE5132 nach Norm EN 50047 / EN 50047 / EN 50047 / EN 50047 / EN50041...
Seite 76: Federstab
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.6 Federstab 3SE5000-0AR01 WARNUNG Verletzungsgefahr oder Lebensgefahr. Der Antrieb mit Federstab darf nicht für Sicherheitsstromkreise eingesetzt werden. Hinweis Der Federstab ist nur für Schalter mit Sprungschaltgliedern geeignet. 3SE5000- 0AR01 0AR02 0AR03 0AR04 für Positionsschalter 3SE51/52 3SE51/52...
Seite 77: Schwenkantriebe Mit Hebel
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.7 Schwenkantriebe mit Hebel Positionsschalter mit Schwenkhebel und Stangenhebel sind wegen ihrer vielfältigen Variationsmöglichkeiten universell einsetzbar. Sie sind gegen Umwelteinflüsse unempfindlicher als andere Antriebe, da z. B. Öle seitlich vorbeilaufen. Die Anordnung von Antrieb und Wellendichtung machen Schwenkhebel und Stangenhebel besonders unempfindlich bei starkem Anfall von Schmutz, Schleifstaub oder grobkörnigem Material.
Seite 78 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Hinweis Umbau des Antriebskopfs möglich. Durch Umbau ist auch rechts-schaltend und / oder links-schaltend möglich (siehe Wechseln des Antriebskopfs (Seite 91)). Besondere Eigenschaften: • verschiedene Werkstoffe aus – Metall – Kunststoff – Edelstahl (wichtig für EKS) •...
Seite 79: Schwenkhebel
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.8 Schwenkhebel 3SE5000-0AA2./3. - Hebel gerade 3SE5000-0AA0./1. - Hebel gekröpft 3SE5000- 0AA01 / 0AA15 0AA21 0AA03 / 0AA23 0AA05 / 0AA07 0AA24 / / 0AA24 0AA25 0AA26 für Positionsschal- 3SE51 / 3SE51 / 3SE52 3SE51 / 3SE52 3SE51 / 3SE52 3SE51...
Seite 80 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 3SE5000- 0AA08 0AA02 / 0AA22 0AA11 0AA12 / 0AA31 / 0AA04 0AA32 für Positionsschalter 3SE51 3SE51 / 3SE52 3SE51 3SE51 / 3SE52 / 3SE51 3SE52 nach Norm EN 50041 EN 50041 / EN 50041 EN 50041 / EN 50041...
Seite 81: Schwenkhebel Längenverstellbar Mit Langloch
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.9 Schwenkhebel längenverstellbar mit Langloch Positionsschalter mit längenverstellbaren Schwenkhebeln sind wegen ihrer vielfältigen Variationsmöglichkeiten universell einsetzbar. Sie sind gegen Umwelteinflüsse unempfindlicher als andere Antriebe, da z. B. Öle seitlich vorbeilaufen. Die Anordnung von Antrieb und Wellendichtung machen Schwenkhebel besonders unempfindlich bei starkem Anfall von Schmutz, Schleifstaub oder grobkörnigem Material.
Seite 82: Schwenkhebel Längenverstellbar Mit Rasterbohrung
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.10 Schwenkhebel längenverstellbar mit Rasterbohrung Positionsschalter mit längenverstellbaren Schwenkhebeln sind wegen ihrer vielfältigen Variationsmöglichkeiten universell einsetzbar. Sie sind gegen Umwelteinflüsse unempfindlicher als andere Antriebe, da z. B. Öle seitlich vorbeilaufen. Die Anordnung von Antrieb und Wellendichtung machen Schwenkhebel besonders unempfindlich bei starkem Anfall von Schmutz, Schleifstaub oder grobkörnigem Material.
Seite 83: Stangenhebel
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.11 Stangenhebel Positionsschalter mit Stangenhebel sind wegen ihrer vielfältigen Variationsmöglichkeiten universell einsetzbar. Sie sind gegen Umwelteinflüsse unempfindlicher als andere Antriebe, da z. B. Öle seitlich vorbeilaufen. Die Anordnung von Antrieb und Wellendichtung machen Stangenhebel besonders unempfindlich bei starkem Anfall von Schmutz, Schleifstaub oder grobkörnigem Material.
Seite 84: Gabelhebel
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.6.12 Gabelhebel 3SE5000-0AT0. 3SE5000- 0AT01 0AT02 0AT03 0AT04 für Positionsschalter 3SE51 3SE51 3SE51 3SE51 für Antriebskopf 3SE5000-0AT10 3SE5000-0AT10 3SE5000-0AT10 3SE5000-0AT10 nach Norm EN 50041 EN 50041 EN 50041 EN 50041 2 x Metallhebel ✓...
Seite 85: Kombinationsmöglichkeiten
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.7 Kombinationsmöglichkeiten Jedes Gehäuse ist frei kombinierbar mit jedem erhältlichen Antrieb. Folgende Schaltelemente können untereinander ausgetauscht werden: 2-polig 3-polig 3-polig mit Über- schneidung 1 S + 1 Ö 1 S + 2 Ö —...
Seite 86: Anschluss
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.8 Anschluss 4.3.8.1 Schaltelemente Austauschbare 2-polige und 3-polige Schaltelemente für alle Gehäusegrößen. Das 3-polige Schaltelement (1 Schließer + 2 Öffner oder 2 Schließer + 1 Öffner) in Sprungausführung / Schleichausführung und Schleichkontaktausführung mit Überschneidung ist durchgängig für alle Gehäuseformen verfügbar.
Seite 87 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Anschluss mit eindrähtiger Leitung ACHTUNG Kurzschlussgefahr bei unsachgemäßer Abisolierung. Beim Anschluss mit eindrähtiger Leitung darf die abisolierte Länge maximal 7 mm betragen. SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 88: Schnellanschlusstechnik
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.8.2 Schnellanschlusstechnik Die Schnellanschlusstechnik gilt für Kunststoffgehäuse in Breite 31 mm. Diese Positionsschalter haben eine einfache und schnelle Verdrahtungsmöglichkeit. Die Anschlussleitung wird zuerst an die Klemmen des Schaltelements angeschlossen und dann durch einen Schlitz in die Verschraubungsöffnung geführt. 4.3.8.3 Steckeranschluss Es gibt verschiedene Stecker für den Geräteanschluss:...
Seite 89: Gerätestecker: Belegung Der Pins
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.8.4 Gerätestecker: Belegung der Pins Gerätestecker M12, 4-polig Gerätestecker M12, 5-polig 3SY3127 3SY3128 (PE-Leiter an Pin 5) 3SX5100-1SS51 (PE-Leiter an Pin 3) 3SX5100-1SS05 (ohne PE-Leiter) Gerätestecker M12, 8-polig Gerätestecker, 6-polig + PE Norm DIN 43651 (EN 175201-804) 3SX5100-1SS08 3SY3131...
Seite 90: Montagehinweise
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 3SE5..5-..- 1AD0 1AD1 1AD2 1AF2 1AF2 Gerätestecker, 3SY3131 3SY3131 3SY3131 3SY3131 3SY3131 6-polig + PE (Sprung) (Sprung) (Schleich) Schaltglieder 1 S + 1 Ö 1 S + 2 Ö 1 S + 2 Ö 1 S + 1 Ö...
Seite 91: Wechseln Des Antriebskopfs
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.9.2 Wechseln des Antriebskopfs Die Antriebe können untereinander ausgetauscht werden. Mögliche Änderungen der Betätigungsart • Alle Antriebe können gegen andere Antriebsvarianten ausgetauscht werden. • Alle Antriebe können um 22,5 ° versetzt werden (abhängig von der Einstellung des Antriebs und der Gehäuseform).
Seite 92: Technische Daten
4.3.10.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 93: Maßbilder Und Schaltwegdiagramme
4.3.11 Maßbilder und Schaltwegdiagramme 4.3.11.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 94 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Basisschalter Gehäusebreite 31 mm, EN 50047, Gehäusebreite 31 mm, EN 50047, Gehäusebreite 31 mm, EN 50047, mit Anschlussgewinde M20 × 1,5 Rückseite mit Fixierbohrungen mit Gerätestecker M12 3SE5232 / 3SE5212 3SE5232/212 3SE5234/214 Gehäusebreite 50 mm, Gehäusebreite 50 mm, Gehäusebreite 40 mm, EN 50041,...
Seite 95 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) XL-Gehäuse, Gehäusebreite 56 mm, mit 3 x Anschlussgewinde M20 × 1,5 3SE5162 Das XL-Gehäuse ist nur kombinierbar mit folgenden An- triebsköpfen: • 3SE5000-..B.. • 3SE5000-..C.. • 3SE5000-..D.. • 3SE5000-..E.. • 3SE5000-..F.. • 3SE5000-..H..
Seite 96 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 12 Betätigung in Hubrichtung 3SE5...-0CB01 3SE52..-0NB01 3SE5...-0LB01 3SE5...-0GB01 1) 2) 3SE5...-0HB01 Kurzhub nicht als Komplettgerät bestellbar Schaltabstand 2 x 2 mm...
Seite 97 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Kuppenstößel 3SE5000-0AC02 / -0AC03 v ≤ 1,5 m / s (maximale Betätigungsgeschwindigkeit) F ≥ 20 N (Mindestkraftbedarf in Betätigungsrichtung) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö...
Seite 98 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 12 Betätigung in Hubrichtung 3SE51.. -0CC02 -0CC03 -0NC02 -0NC03 -0LC02 -0LC03 Kurzhub Kurzhub nicht als Komplettgerät bestellbar...
Seite 99 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Betätigung in Hubrichtung 3SE52..-.BC05 3SE52..-.KC05 3SE52..-.PC05...
Seite 100 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Rollenstößel 3SE5000-0AD02 / -0AD05 / -0AD06 v ≤ 1 m / s (maximale Betätigungsgeschwindigkeit) F ≥ 20 N (Mindestkraftbedarf in Betätigungsrichtung) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö...
Seite 101: Zentralbefestigung
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 12 Seitliche Betätigung 3SE51..-0CD02 3SE51..-0ND02 3SE51..-0LD02 Kurzhub 3SE51..-0CD05 3SE51..-0ND05/06 3SE51..-0LD05 3SE51..-0CD06 3SE51..-0LD06 Kurzhub nicht als Komplettgerät bestellbar...
Seite 102 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Seitliche Betätigung 3SE52..-0BD03 3SE52..-0KD03/10 3SE52..-0PD..
Seite 103 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Rollenhebel 3SE5000-0AE0. v ≤ 2,5 m / s (maximale Betätigungsgeschwindigkeit) F ≥ 10 N (Mindestkraftbedarf in Betätigungsrichtung) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö...
Seite 104 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 12 Seitliche Betätigung 3SE51..-0CE01/02/03/05 3SE51..-0NE0. 3SE51..-0LE01/05 3SE51..-0CE04 3SE51..-0LE02/03/04 Kurzhub nicht als Komplettgerät bestellbar Zwangsöffnung nach EN 60947-5-1 →...
Seite 105 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Seitliche Betätigung 3SE52..-0BE10 3SE52..-0KE10 3SE52..-0PE1.
Seite 106 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Winkelrollenhebel 3SE5000-0AF0. v ≤ 2,5 m / s (maximale Betätigungsgeschwindigkeit) F ≥ 10 N (Mindestkraftbedarf in Betätigungsrichtung) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö...
Seite 107 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 12 Betätigung in Hubrichtung 3SE51..-0CF01/03/05 3SE51..-0NF0. 3SE51..-0LF01/05 3SE51..-0CF02/04 3SE51..-0LF02/03/04 Kurzhub nicht als Komplettgerät bestellbar Zwangsöffnung nach EN 60947-5-1 →...
Seite 108 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Betätigung in Hubrichtung 3SE52..-0BF10 3SE52..-0KF10 3SE52..-0PF10/11/12/13...
Seite 109 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Federstab 3SE5000-0AR0. v ≤ 1 m / s (maximale Betätigungsgeschwindigkeit) F ≥ 9 N (Mindestkraftbedarf in Betätigungsrichtung) M ≥ 0,25 Nm (Mindestdrehmoment in Betätigungsrichtung) keine Zwangsöffnung Die Federstäbe sind nur mit Sprungschaltgliedern verwendbar. Sprungschaltglieder 1 S + 1 Ö...
Seite 110 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 11 Kennzahl 12 Auslenkung des Federstabs 3SE52..-0CR0.
Seite 111 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Auslenkung in Drehrichtung 3SE51..-0BH..
Seite 112 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Auslenkung in Drehrichtung 3SE52..-0BK2.
Seite 113 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schwenkhebel längenverstellbar mit Rasterbohrung 3SE5000-0AH00 + 3SE5000-0AA6. ≤ 1,5 m / s (maximale Betätigungsgeschwindigkeit) (met) ≤ 1,0 m / s (maximale Betätigungsgeschwindigkeit) (plast) M ≥ 0,25 Nm (Mindestdrehmoment in Betätigungsrichtung) Hinweis: Unterste Bohrung nicht verwenden. Schleichschaltglieder mit Überschneidung 1 S + 1 Ö...
Seite 114 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 12 Auslenkung in Drehrichtung 3SE51..-0CH6. 3SE51..-0NH6. 3SE51..-0LH6. 3SE51..-0CJ6. 3SE51..-0NJ6. 3SE51..-0LJ6. Kurzhub nicht als Komplettgerät bestellbar Schwenkhebel längenverstellbar mit Rasterbohrung 3SE50000AK00 + 3SE5000-0AA6.
Seite 115 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 11 Kennzahl 12 Auslenkung in Drehrichtung 3SE52..-0CK6.
Seite 116 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Auslenkung in Drehrichtung 3SE51..-0BH5.
Seite 117 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Sprungschaltglieder 1 S + 1 Ö 1 S + 1 Ö 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 11 Kennzahl 11 Kennzahl 12 Auslenkung in Drehrichtung 3SE52..-0CK5.
Seite 118 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 Kennzahl 21 Kennzahl 12 Auslenkung in Drehrichtung 3SE51..-0BH8.
Seite 119 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Stangenhebel aus Metall 3SE5000-0AK00 + 3SE5000-0AA80/82 ≤ 1,5 m / s (maximale Betätigungsgeschwindigkeit) (met) Schleichschaltglieder mit Überschneidung 1 S + 1 Ö 1 S + 2 Ö 2 S + 1 Ö 1 S + 2 Ö...
Seite 120: Zubehör Und Ersatzteile
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) Gabelhebel 3SE5000-0AT1. + 3SE5000-0AT0. v ≤ 1,5 m / s (maximale Betätigungsgeschwindigkeit) M ≥ 0,25 Nm (Mindestdrehmoment in Betätigungsrichtung) Hebel verstellbar in Schritten von 10 °, maximale Auslenkung 90 ° Die Gabelhebel sind nur mit Sprungschaltgliedern verwendbar. Sprungschaltglieder 1 S + 1 Ö...
Seite 121: Wechselvorrichtung Für Gehäusebreite 40 Mm
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.12.1 Wechselvorrichtung für Gehäusebreite 40 mm 3SY3110 - Zwischenblech mit Schrauben 3SY3027 - Grundplatte mit Verriegelungshebel 4.3.12.2 Steckverbindungen für Anschlussgewinde M20 x 1,5 3SY3131 - Gerätestecker (6-polig + PE), für M20 x 1,5 für max.
Seite 122 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 3SY3127 - Gerätestecker (4-polig), M12, für M20 × 1,5 für max. 250 V, 4 A, U = 2500 V mit 4 Anschlussleitungen 0,25 mm , Kunststoff, Schutzart IP67, Umgebungstemperatur -40 bis +85 °C 3SY3128 - Gerätestecker (5-polig), M12, für M20 ×...
Seite 123 Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 3SX5100-1SS05 - Gerätestecker (5-polig), M12, für M20 x 1,5 für max. 60 V, 1,5 A, U = 800 V, ohne PE-Leiter mit 5 Anschlussleitungen 0,25 mm , Schutzart IP67, Umgebungstemperatur –25 bis +85 °C 3SX5100-1SS08 - Gerätestecker (8-polig), M12, für M20 ×...
Seite 124: Kabelverschraubung
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 3SX5601-3SB55 - Anschlussleitung mit M12-Buchse 5-polig, 5 m Länge mit freiem Kabelende Zum Anschluss für Positionsschalter verdrahtet mit M12-Stecker 4.3.12.3 Kabelverschraubung Folgende Kabelverschraubung kann verwendet werden: Kabelverschraubung M20 x 1,5 Kunststoff 3SX9926 (IP67) / 3SX5601-1A (IP69) ACHTUNG Dichtung verwenden.
Seite 125: Schutzkappe Aus Kunststoff
Positionsschalter und Sicherheitsschalter 4.3 Mechanische Positionsschalter (modulares System) 4.3.12.5 Schutzkappe aus Kunststoff Optionales Zubehör für 3SE5 für Kuppenstößel nach EN 50047 3SE5000-0AC30 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 126: 4.4 Mechanische Sicherheitsschalter Mit Getrennter Betätigung 3Se22
Positionsschalter und Sicherheitsschalter 4.4 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 Einsatzgebiete Sicherheitsschalter 3SE2257 und 3SE2243 Die Sicherheitsschalter 3SE2257 und 3SE2243 werden an Schutzgittern, Hauben und Türen verwendet, die geschlossen sein müssen, um die erforderliche Betriebssicherheit zu gewährleisten.
Seite 127: Montagehinweise Sicherheitsschalter Mit Getrennter Betätigung 3Se22
Positionsschalter und Sicherheitsschalter 4.4 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 4.4.2 Montagehinweise Sicherheitsschalter mit getrennter Betätigung 3SE22 Beachten Sie bei der Montage der Positionsschalter 3SE2243 / 3SE2257 folgende Montagehinweise: Montage mit Fixierbolzen Zur Vermeidung von Verschiebungen beim Anfahren von oben können zum genauen Justieren optionale Fixierbolzen verwendet werden.
Seite 128 Positionsschalter und Sicherheitsschalter 4.4 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 Bild 4-4 Mögliche Anfahrrichtungen von Betätigern Radiusbetätiger Beim Radiusbetätiger kann eine Voreinstellung seitlich (a) und in der Höhe (b) vorgenommen werden. Bild 4-5 Voreinstellungen für den Radiusbetätiger SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 129: Technische Daten
4.4.3.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 130: Auszug Aus Den Technischen Daten
Positionsschalter und Sicherheitsschalter 4.4 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 4.4.4.2 Auszug aus den technischen Daten Sicherheitsschalter mit getrennter Betätigung 3SE22 Hinweis Die Angaben im Auszug aus den technischen Daten unterliegen nicht dem Änderungsdienst. Aktuelle Werte siehe technisches Datenblatt. Bild 4-6 3SE2243 Sicherheitspositionsschalter mit getrenntem Betätiger mit seitlicher und stirnseitiger Betätigung SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67...
Seite 131 Positionsschalter und Sicherheitsschalter 4.4 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 Bild 4-7 3SE2257 Sicherheitspositionsschalter mit getrenntem Betätiger mit seitlicher und stirnseitiger Betätigung Bild 4-8 3SX3218 Standardbetätiger Bild 4-9 3SX3256 Radiusbetätiger, Radius justierbar SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 132 Positionsschalter und Sicherheitsschalter 4.4 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 Bild 4-10 3SX3217 Getrennter Betätiger mit Kugelrastung Bild 4-11 3SX3234 Getrennter Betätiger mit Staubschutz und Schlitzabdeckungen SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 133 Positionsschalter und Sicherheitsschalter 4.4 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 Bild 4-12 3SE2257-6XX Bild 4-13 3SE2243-0XX Bild 4-14 3SE2243-6XX Öffnerkontakt Schließerkontakt Zwangsöffnung Schaltpunkt Rückschaltpunkt Schaltglied geschlossen Schaltglied geöffnet SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 134: Mechanische Sicherheitsschalter Mit Getrennter Betätigung Ohne Zuhaltung 3Se5
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Die mechanischen Sicherheitsschalter mit getrenntem Betätiger ohne Zuhaltung werden dort eingesetzt, wo aus Sicherheitsgründen die Stellung von Türen, Abdeckungen oder Schutzgittern überwacht werden muss.
Seite 135: Betätigung Von Oben
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Axiale und seitliche Betätigung (4 × 90°) Mindestkraftbedarf in Betätigungsrichtung 30 N (beim Herausziehen) Betätigung von oben Im Auslieferzustand befindet sich oben auf dem Antriebskopf eine Schutzabdeckung. Wenn Sie den Betätiger von oben einführen möchten, gehen Sie folgendermaßen vor: 1.
Seite 136: Betätigervarianten Für Sicherheitsschalter Mit Getrennter Betätigung Ohne Zuhaltung
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 4.5.2 Betätigervarianten für Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 4.5.3 Kombinationen mit Betätigern Minimaler Betätigungsradius ohne Zuhaltung Artikelnummer Betätiger [mm] 3SE5000-0AV01 3SE5000-0AV02 3SE5000-0AV03 3SE5000-0AW11 3SE5000-0AW42 3SE5000-0AW43 3SE5000-0AW51 3SE5000-0AW52 3SE5000-0AW53 3SE5000-0AV04 3SE5000-0AV05...
Seite 137 Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Minimaler Betätigungsradius ohne Zuhaltung 3SE5000-0AV07 3SE5000-0AW57 3SE5000-0AV07-1AK2 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 138: Betätiger Montage
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 4.5.4 Betätiger Montage Die Betätiger für Sicherheitsschalter mit getrenntem Betätiger mit und ohne Zuhaltung sind identisch. Eine Ausnahme bildet der Kunststoff-Betätiger 3SE5000-0AW11. Dieser kann nur für die Varianten ohne Zuhaltung verwendet werden. ACHTUNG Gefahr von Sachschäden.
Seite 139: Betätiger Mit Vertikaler Und Horizontaler Befestigung
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 3SE5000-0AW51 (Edelstahl) Der Betätiger 3SE5000-0AW51 aus Edelstahl ist geometrieoptimiert und geeignet für extreme Umweltbedingungen bis -40 °C. ACHTUNG Gefahr der Beschädigung von Betätiger und Schalter. Verwenden Sie bei der Montage des Betätigers die vier beiliegenden Unterlegscheiben auf der Ober- und Unterseite der Gummitüllen.
Seite 140 Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 3SE5000-0AW52 (Edelstahl) Betätiger mit vertikaler Befestigung mit Bundbuchsen aus Edelstahl 3SE5000-0AW42 Betätiger mit horizontaler Befestigung 3SE5000-0AV03 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 141 Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 3SE5000-0AW53 (Edelstahl) Betätiger mit horizontaler Befestigung mit Bundbuchsen aus Edelstahl 3SE5000-0AW43 ACHTUNG Gefahr der Beschädigung von Betätiger und Schalter. Bei den Betätigern mit Bundbuchsen müssen keine Unterlegscheiben verwendet werden. Entfernen Sie auf keinen Fall die eingebauten Bundbuchsen.
Seite 142 Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 WARNUNG Bei unsachgemäßer Verwendung kann Lebensgefahr bestehen. Verwenden Sie den Betätiger 3SE5000-0AW11 nicht für Sicherheits-Positionsschalter mit Zuhaltung 3SE5322-../ 3SE5312-..und 3SF1324-../ 3SF1314-..Radiusbetätiger Die Positionsschalter mit Radiusbetätiger eignen sich besonders bei drehbaren Schutzeinrichtungen.
Seite 143 Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Radiusbetätiger Einstellen des Radiusbetätigers 1. Lösen Sie die Schrauben des Betätigers. 2. Stellen Sie den Betätiger im gewünschten Winkel ein. 3. Stellen Sie den Betätiger durch Anziehen der Schraube fest. Hinweis Drehmoment beachten.
Seite 144 Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 3SE5000-0AV05-1AA6 Heavy Duty 3SE5000-0AV07 3SE5000-0AW57 (Edelstahl) SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 145: Zubehör Für Sicherheitsschalter Mit Getrennter Betätigung
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Heavy Duty 3SE5000-0AV07-1AK2 4.5.5 Zubehör für Sicherheitsschalter mit getrennter Betätigung Das Zubehör für Sicherheitsschalter mit getrenntem Betätiger mit und ohne Zuhaltung ist identisch. Sperreinsatz 3SE5000-0AV08-1AA3 Um die Sicherheit im Arbeitsbereich mit mehreren Personen zu gewährleisten (Absicherung gegen unbefugte Inbetriebnahme), wird ein Sperreinsatz aus Edelstahl zum Einhängen von bis zu acht Vorhängeschlössern angeboten.
Seite 146: Sperreinsatz Montieren
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Sperreinsatz montieren Der Sperreinsatz aus Edelstahl 3SE5000-0AV08-1AA3 verhindert die unbefugte Inbetriebnahme des Positionsschalters. 1. Ziehen Sie den Sperreinsatz bis auf Anschlag auseinander. 2. Setzen Sie den Sperreinsatz auf den Antriebskopf auf. 3.
Seite 147: Technische Daten
4.5.6.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 148: Maßbilder Und Schaltwegdiagramme
4.5.7 Maßbilder und Schaltwegdiagramme 4.5.7.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 149: Mechanische Sicherheitsschalter Mit Getrennter Betätigung 3Se5 - Komplettgeräte
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE5 - Komplettgeräte Gehäuse nach EN 50047 Gehäusebreite 31 mm Gehäusebreite 50 mm 3SE523.-.QV40, 3SE523.-.RV40 (Kunststoff) 3SE524.-.QV40, 3SE524.-.RV40 (Kunststoff) 3SE521.-.QV40, 3SE521.-.RV40 (Metall) Gehäuse nach EN 50041 Gehäusebreite 40 mm Gehäusebreite 56 mm 3SE511.-.QV10, 3SE511.-.RV10 (Metall)
Seite 150: Schaltwegdiagramme
Positionsschalter und Sicherheitsschalter 4.5 Mechanische Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 3SE5 Schaltwegdiagramme Die Schaltwegdiagramme für Positionsschalter mit getrenntem Betätiger mit und ohne Zuhaltung sind identisch. Schleichschaltglieder 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 bei seitlicher / axialer Betätigung 3SE5...-.RV..
Seite 151: Mechanische Sicherheitsschalter Mit Getrennter Betätigung Mit Zuhaltung 3Se5
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Sicherheitsschalter mit getrenntem Betätiger und zusätzlicher elektromagnetischer Zuhaltung werden eingesetzt, wenn das Stillsetzen von Maschinen geschlossene Schutztüren verlangt. Dies ist z. B. der Fall bei der Absicherung des Arbeitsbereichs einer Roboteranlage. Ein integrierter Zusatzmagnet sorgt dafür, dass die Schutztür erst auf ein bestimmtes Signal hin wieder freigegeben wird.
Seite 152: Schutz Vor Manipulation
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Varianten für Betriebstemperaturen bis -40 °C können mit dem Zusatz -1AJ0, -1AJ1 (Schock- und Schwingprüfung nach Bahn-Norm EN 61373) oder -1AY0 (z. B. 3SE5232-0LE10-1AY0) bestellt werden. Weitere Informationen siehe Kapitel Extreme Temperaturen (Seite 288). Sicherheitsfunktion nach ISO 14119 Die Sicherheitsschalter mit Zuhaltung sind gemäß...
Seite 153: Kodierung
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Kodierung Der getrennte Betätiger ist dreifach kodiert und wirkt ähnlich wie ein Schlüssel. Nach dem funktionellen Zusammenführen von Betätiger und Schalter (Schutzeinrichtung geschlossen) kann eine Maschine oder Anlage in Betrieb gehen. Beim Öffnen der Schutzeinrichtung wird ein formschlüssiges, zwangsläufiges Öffnen der Öffnerkontakte wirksam.
Seite 154: Kombinationen Mit Betätigern
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 4.6.2 Kombinationen mit Betätigern Minimaler Betätigungsradius mit Zuhaltung Artikelnummer Betätiger [mm] 3SE5000-0AV01 3SE5000-0AV02 3SE5000-0AV03 3SE5000-0AW42 3SE5000-0AW43 3SE5000-0AW51 3SE5000-0AW52 3SE5000-0AW53 3SE5000-0AV04 3SE5000-0AV05 3SE5000-0AV05-1AA6 3SE5000-0AV06 3SE5000-0AV07 3SE5000-0AW57 3SE5000-0AV07-1AK2 4.6.3 Betätiger Die Betätiger für Sicherheitsschalter mit getrenntem Betätiger mit und ohne Zuhaltung sind identisch.
Seite 155: Verriegelungsarten
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Schaltelement Die Sicherheitsschalter mit Zuhaltung haben zwei Schaltelemente mit je zwei Schaltgliedern mit zwei zwangsöffnenden Öffnern und einem Schließer (Anschlussbezeichnungen nach EN 50013). Hinweis Die Sicherheitsschalter mit Zuhaltung haben je ein Schaltelement für: •...
Seite 156: Verriegelungsvarianten Für Sicherheitsschalter Mit Getrennter Betätigung Mit Zuhaltung 3Se5
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 4.6.5 Verriegelungsvarianten für Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Für Notfallsituationen oder für den Einrichtbetrieb ist der federkraftverriegelte Schalter mit einer Hilfsentriegelung ausgestattet. Folgende Varianten sind als Option verfügbar (nur 3SE5): •...
Seite 157: Hilfsentriegelung Mit Schloss
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Hilfsentriegelung mit Schloss 3SE53.2-0SE2. Die Hilfsentriegelung durch die Schlüsseldrehung einer berechtigten Person bewirkt die Entriegelung der Zuhaltung. Der Betätiger ist zum Ausfahren freigegeben. Beseitigen Sie die gefahrbringende Situation. Eine berechtigte Person setzt durch eine Schlüsseldrehung (rechts) das Gerät in den Betriebszustand zurück.
Seite 158: Fluchtentriegelung Hinten Und Hilfsentriegelung Vorne
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Fluchtentriegelung hinten und Hilfsentriegelung vorne 3SE53.2-0SG2. Die Fluchtentriegelung ist für Einsatzfälle gedacht, bei denen Fluchtmöglichkeiten oder Rettungsmöglichkeiten von Personen im Gefahrenbereich erforderlich werden. Sie dient zum Entriegeln der Sicherheitsverriegelung im Gefahrenfall ohne Hilfswerkzeuge. Das Aufheben der Blockierung und Wiederherstellung des betriebsbereiten Zustands muss durch eine bewusste Handlung am Gerät erfolgen.
Seite 159: Notentsperrung Hinten Und Fluchtentriegelung Vorne
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Notentsperrung hinten und Fluchtentriegelung vorne 3SE5322-0SL21, 3SE5322-0SL21-1AJ0 (für -40 °C) Die Handbetätigung des NOT-Drucktasters durch jede Person im Gefahrenbereich bewirkt die Entriegelung der Zuhaltung. Der Betätiger ist zum Ausfahren freigegeben. Sicherheitsschalter mit der Option Fluchtentriegelung müssen innerhalb des gefährlichen Bereichs angebracht werden.
Seite 160 Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Hinweis Rücksetzen der Notentsperrung Das Rücksetzen der Notentsperrung darf nur von autorisierten Personen durchgeführt werden. Folgende Arbeitsschritte sind hierbei unbedingt zu beachten, wobei die Rückstellung gemäß Montagestellung (Bild 3) vorzunehmen ist: 1.
Seite 161: Schaltungsbeispiel Mit Auswerteeinheit Nach Sil2
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 4.6.6 Schaltungsbeispiel mit Auswerteeinheit nach SIL2 Hinweis Das Ansteuersignal der Zuhaltung muss auf Konsistenz geprüft werden (Kreuzvergleich der Signale des Zuhaltungsschaltelements und des Ansteuersignals für den Magnetantrieb). Das Zuhaltungsschaltelement kann nur dann in den Zustand "verriegelt" schalten, wenn der Betätiger gesteckt ist.
Seite 162 Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 163: Montage Und Sichern Des Antriebskopfs
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 4.6.7 Montage und Sichern des Antriebskopfs Montage / Demontage des Antriebskopfs Hinweis Versatz beachten! Der Versatz beim Einfahren des Betätigers muss weniger als 2 mm betragen. Der Antriebskopf kann in 90-Grad-Schritten gedreht werden.
Seite 164: Montagehinweise
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 5. Verriegeln Sie den Antriebskopf, indem Sie das Verriegelungsblech nach links in die Mittelstellung schieben. Der Antriebskopf ist verriegelt. 6. Zum Fixieren des Verriegelungsblechs drücken Sie bei verriegeltem Antriebskopf das Füllstück (B) ein, das in der Deckelinnenseite montiert ist.
Seite 165 Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 WARNUNG Verwendung von Erdungsbuchsen und Überbrückungsdrähten Nichtmetallische Gehäuse liefern keine elektrische Verbindung zwischen Leitungsrohrverbindungen. Eine korrekte Erdung zwischen metallischen Leitungsrohrverbindungen muss durch die Verwendung von Erdungsbuchsen und Überbrückungsdrähten hergestellt sein. Schutz vor Beschädigung WARNUNG Schutz vor Beschädigung...
Seite 166: Überprüfung Und Reinigung
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Überprüfung und Reinigung Hinweis Regelmäßige Überprüfung der Funktionstüchtigkeit. Führen Sie einmal im Jahr eine Überprüfung der Funktionstüchtigkeit des Schalters durch. Hinweis Beachten Sie folgenden Hinweis aus der Norm ISO 14119: Berücksichtigung von Umwelteinflüssen (z.
Seite 167: Einführtoleranzen
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Einführtoleranzen WARNUNG Betätiger nur mit zugehörigem Sicherheitsschalter verwenden Zur Wahrung des Sicherheitsniveaus dürfen die Betätiger nur in Einheit mit dem dazugehörigen Sicherheitsschalter bezogen und eingesetzt werden. Montieren Sie den Positionsschalter und den Betätiger so, dass der Betätiger innerhalb der Einführtoleranzen in den Antriebskopf einfahren kann.
Seite 168: Mechanische Sicherheitsschalter Mit Zuhaltung Und Led-Anzeige
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Mechanische Sicherheitsschalter mit Zuhaltung und LED-Anzeige Die Sicherheitsschalter mit Zuhaltung sind optional mit einer LED-Anzeige lieferbar. 2 LEDs an der Frontfläche zeigen die Schaltstellung der Verriegelung und der Schutzeinrichtung an.
Seite 169 Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 ① Magnet ② Betätigerüberwachung ③ Magnetüberwachung ④ Schutztür ⑤ Schutztür geschlossen ⑥ Schutztür geöffnet SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 170: Bedeutung Der Schaltstellungen Und Led-Anzeigen
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Bedeutung der Schaltstellungen und LED-Anzeigen Die Schalter haben eine Anzeige mit vier LEDs: Schaltstellung Schalter mit Feder- Schalter mit Magnet- LED-Anzeige kraftverriegelung kraftverriegelung (Ruhestromprinzip) (Arbeitsstromprinzip) ① Der Betätiger ist ge- 11/12, 21/22, Magnet nicht Magnet bestromt.
Seite 171: Technische Daten
4.6.9.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 172: Auszug Aus Den Technischen Daten
Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 4.6.11.2 Auszug aus den technischen Daten Hinweis Die Angaben im Auszug aus den technischen Daten unterliegen nicht dem Änderungsdienst. Aktuelle Werte siehe technisches Datenblatt. Mechanische Sicherheitsschalter mit Zuhaltung Federkraftverriegelt, mit Hilfsentriegelung vorne Federkraftverriegelt, mit Hilfsentriegelung mit Schloss 3SE5322-.SD2., 3SE5312-.SD1.
Seite 173 Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Federkraftverriegelt, mit Fluchtentriegelung vorne Magnetkraftverriegelt 3SE5322-.SF2., 3SE5312-.SF1. 3SE5322-.SB2, 3SE5312-.SB1. Fluchtentriegelung hinten, Hilfsentriegelung vorne Fluchtentriegelung vorne und Notentsperrung hinten 3SE5322-.SG2., 3SE5312-.SG2. 3SE5322-.SL2., 3SE5312-.SL2. Notentsperrung hinten, Hilfsentriegelung vorne 3SE5322-.SJ2., 3SE5312-.SJ2. SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 174 Positionsschalter und Sicherheitsschalter 4.6 Mechanische Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung 3SE5 Hinweis Die Kunststoffgehäuse haben Durchbrechöffnungen hinter dem Anschlussgewinde; deshalb erfolgt die Lieferung ohne Blindkappen. SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 175: Mechanische Sicherheitsschalter 3Sf1 Für As-Interface
Mechanische Sicherheitsschalter 3SF1 für AS- Interface SIRIUS Erfassungsgeräte eignen sich ideal als Basis für vernetzte Systeme innerhalb einer Anlage. Die einzelnen Komponenten lassen sich in das System AS-Interface einbinden. Sie sind gemäß IEC 62026-2 voll kompatibel zu den bekannten AS-Interface-Komponenten wie Master, Slaves, Netzteil, etc.
Seite 176: Übersicht Mechanische Positionsschalter Mit Modularem Aufbau
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.1 Übersicht Mechanische Positionsschalter mit modularem Aufbau Übersicht Mechanische Positionsschalter mit modularem Aufbau Mechanische Sicherheitsschalter SIRIUS 3SF1 mit sicherheitsgerichteter Kommunikation können über das Bussystem AS-Interface direkt angebunden werden. Die Verdrahtung der Sicherheitsfunktionen entfällt. Bei den Sicherheitsschaltern 3SF1 ist die ASIsafe-Elektronik im Schaltergehäuse integriert. Bild 5-1 Beispiele für Auswahlmöglichkeiten im modularen System SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67...
Seite 177: Anschluss
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.2 Anschluss Anschluss 5.2.1 Schaltelemente Die Schaltelemente sind bereits vorverdrahtet und mit den Eingängen der ASIsafe-Elektronik verbunden. 5.2.2 Steckeranschluss Der Anschluss an die AS-Interface-Leitung erfolgt über einen 4-poligen Gerätestecker M12 (Kunststoffausführung) an die gelbe AS-Interface-Busleitung (auf Grund des niedrigen Stromverbrauchs des Magneten von max.
Seite 178: Steckerbelegung
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.2 Anschluss 5.2.3 Steckerbelegung Gerätestecker M12, 4-polig Buchse M12, 4-polig zum Anschluss für einen zweiten Positionsschalter (optional) 1 ASI+ Anschluss für zweiten Öffnerkontakt, z. B. 21 (verschaltet auf Kanal 2, F-IN2) 2 nicht belegt Anschluss für zweiten Öffnerkontakt, z. B. 22 (verschaltet auf Kanal 2, F-IN2) 3 ASI- nicht belegt...
Seite 179: Montagehinweise Für Mechanische Positionsschalter Mit Modularem Aufbau
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.3 Montagehinweise für Mechanische Positionsschalter mit modularem Aufbau Montagehinweise für Mechanische Positionsschalter mit modularem Aufbau Die Sicherheitsschalter der Reihen 3SF11.4 und 3SF12.4 sind als modulares System aufgebaut, das aus dem Grundgehäuse in verschiedenen Varianten und einem Antrieb besteht, der separat bestellt werden muss.
Seite 180 Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.3 Montagehinweise für Mechanische Positionsschalter mit modularem Aufbau Bild 5-2 Wechseln des Antriebskopfs (Beispiel Schwenkantrieb) SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 181: Technische Daten
5.4.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 182: Maßbilder
5.5 Maßbilder Maßbilder 5.5.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 183 Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.5 Maßbilder Gehäusebreite 40 mm, EN 50041 Gehäusebreite 56 mm 3SF1114 3SF1124 Weitere Informationen finden Sie unter: Antriebe und ihre Betätigung (Seite 69) Mechanische Sicherheitsschalter mit getrennter Betätigung 3SE22 (Seite 126) SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 184: Sicherheitsschalter Für As-Interface Mit Getrennter Betätigung Ohne Zuhaltung
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.6 Sicherheitsschalter für AS-Interface mit getrennter Betätigung ohne Zuhaltung Sicherheitsschalter für AS-Interface mit getrennter Betätigung ohne Zuhaltung 5.6.1 Übersicht Die Sicherheitsschalter 3SF1 mit sicherheitsgerichteter Kommunikation werden über das Bussystem AS-Interface direkt angebunden. Die Sicherheitsfunktionen werden dabei nicht mehr konventionell verdrahtet.
Seite 185: Betätiger
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.6 Sicherheitsschalter für AS-Interface mit getrennter Betätigung ohne Zuhaltung 5.6.3 Betätiger • Der Betätiger ist im Lieferumfang der Positionsschalter nicht enthalten und muss getrennt bestellt werden. • Je nach Anwendungsfall kann aus mehreren Varianten aus Zinkdruckguss oder Edelstahl ausgewählt werden.
Seite 186: Betätigervarianten Für Sicherheitsschalter Mit Getrennter Betätigung Ohne Zuhaltung
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.6 Sicherheitsschalter für AS-Interface mit getrennter Betätigung ohne Zuhaltung 5.6.4 Betätigervarianten für Sicherheitsschalter mit getrennter Betätigung ohne Zuhaltung 5.6.5 Montage AS-Interface mit getrennter Betätigung ohne Zuhaltung Beachten Sie die Montagehinweise im Kapitel Mechanische Sicherheitsschalter mit Zuhaltung (Seite 164).
Seite 187: Radiusbetätiger
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.6 Sicherheitsschalter für AS-Interface mit getrennter Betätigung ohne Zuhaltung 1. Schrauben Sie den Gehäusedeckel (1) ab. 2. Schieben Sie das Verriegelungsblech (2) nach rechts. Hinweis Die Feder ist vorgespannt und kann beim Wechseln des Antriebskopfs verloren gehen. Bei Schwenkantrieben ist dann die Funktion des Schalters nicht mehr gegeben.
Seite 188: Led-Anzeige 3Sf11 / 3Sf12
5.6.9 Technische Daten 5.6.9.1 Technische Daten Sicherheitsschalter für AS-Interface mit getrennter Betätigung Technische Daten im Siemens Industry Online Support Technische Daten zum Produkt finden Sie im Internet (siehe Technische Daten im Siemens Industry Online Support (Seite 181)). 5.6.10 Maßbilder 5.6.10.1 CAx-Daten Sicherheitsschalter für AS-Interface mit getrennter Betätigung...
Seite 189: Auszug Aus Den Technischen Daten
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.6 Sicherheitsschalter für AS-Interface mit getrennter Betätigung ohne Zuhaltung 5.6.10.2 Auszug aus den technischen Daten Sicherheitsschalter für AS-Interface mit getrennter Betätigung Hinweis Die Angaben im Auszug aus den technischen Daten unterliegen nicht dem Änderungsdienst. Aktuelle Werte siehe technisches Datenblatt. Gehäusebreite 31 mm, EN 50047 Gehäusebreite 50 mm 3SF1234-..V..
Seite 190: Sicherheitsschalter Für As-Interface Mit Getrennter Betätigung Mit Zuhaltung
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung 5.7.1 Übersicht Die mechanischen Sicherheitsschalter für AS-Interface mit Zuhaltung sind besondere sicherheitstechnische Einrichtungen, die ein zufälliges oder absichtliches Öffnen von Schutztüren, Schutzgittern oder anderen Abdeckungen verhindern, solange noch ein gefährlicher Zustand besteht, z.
Seite 191: Antriebskopf Und Betätiger
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung 5.7.3 Antriebskopf und Betätiger • Der Antriebskopf ist im Lieferumfang enthalten. • Zur Betätigung aus vier Richtungen kann er um 4 × 90 ° versetzt werden (gilt nur für Positionsschalter mit getrenntem Betätiger).
Seite 192: Betätigervarianten Für Sicherheitsschalter Mit Getrennter Betätigung Mit Zuhaltung
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung 1. / 2. Entfernen Sie die Schutzabdeckung auf dem Antriebskopf mit einem Schlitzschraubendreher. 3. Stecken Sie den Betätiger von oben in den Antriebskopf. 4. Setzen Sie die Schutzabdeckung vorne auf dem Antriebskopf ein. 5.7.5 Betätigervarianten für Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung...
Seite 193: Zubehör Sperreinsatz Und Staubschutzkappe
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung 1. Entriegeln Sie den Antriebskopf, indem Sie das Verriegelungsblech (A) nach rechts schieben. 2. Ziehen Sie den Antriebskopf nach oben heraus. 3. Drücken Sie den Hilfsentriegelungshebel. 4.
Seite 194: 3Sf13
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung Sperreinsatz Für noch mehr Sicherheit wird ein Sperreinsatz aus Edelstahl zum Einhängen von bis zu acht Vorhängeschlössern angeboten. Staubschutzkappe Für den Einsatz in staubiger Umgebung wird für den Sicherheitsschalter 3SF1...-..V10 eine Staubschutzkappe angeboten, die die Betätigereinführung des Antriebskopfs vor Verschmutzung schützt.
Seite 195: 3Sf13
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung 2-kanalig abhängig: • Rückmeldung vom Magneten vorhanden • Wiedereinschaltbedingung: Tür muss geöffnet werden 5.7.9 3SF13..-..-1BA4 Bei laufender Maschine ist die Schutztür geschlossen. Der Betätiger befindet sich im Sicherheitsschalter und ist dort verriegelt.
Seite 196: Direktanbindung Sicherheitsmonitor Sil 2 /Pl D
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung Hinweis Hinweis zu 3SF13..-1B.4 Durch die Kombination der zweikanaligen Abfrage des Betätigers (Stellungsüberwachung der trennenden Schutzeinrichtung) mit der einkanaligen Abfrage der Sperrmittelüberwachung wird bei entsprechendem Betrieb auch in der Betriebsart "bedingt abhängig" Performance Level d nach EN ISO 13849-1 bzw.
Seite 197: Verriegelungsarten
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung 5.7.11 Verriegelungsarten Für die Verriegelung des Betätigers gibt es zwei Ausführungen: • Federkraftverriegelt (Ruhestromprinzip): Betätiger gesteckt und mechanisch verriegelt. Entriegeln durch Anlegen von Spannung an den Magneten oder bei Spannungsabfall mittels der Hilfsentriegelung von Hand oder über Schloss (ausführungsabhängig).
Seite 198 Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung n.c. = not connected nicht belegt SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 199: Artikelnummern Für Sicherheitsschalter Mit Getrennter Betätigung Mit Zuhaltung
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung Artikelnummern für Sicherheitsschalter mit getrennter Betätigung mit Zuhaltung Art der Verriegelung Artikelnummer federkraftverriegelt 3SF13.4-1SD.. / 3SF13.4-1SE../ 3SF13.4-1SF.. / 3SF13.4-1SG.. / 3SF1314-1SH.. / 3SF13.4-1SJ.. magnetkraftverriegelt 3SF1314-.SB.. SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 200: Anschluss Mit Zuhaltung
* n. c. = not connected nicht verbunden 5.7.14 Technische Daten Technische Daten im Siemens Industry Online Support Technische Daten zum Produkt finden Sie im Internet (siehe Technische Daten im Siemens Industry Online Support (Seite 181)). 5.7.15 Maßbilder 5.7.15.1 CAx-Daten Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit...
Seite 201: Auszug Aus Den Technischen Daten
Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung 5.7.15.2 Auszug aus den technischen Daten Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung Hinweis Die Angaben im Auszug aus den technischen Daten unterliegen nicht dem Änderungsdienst. Aktuelle Werte siehe technisches Datenblatt.
Seite 202 Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung Federkraftverriegelt, mit Fluchtentriegelung vorne Magnetkraftverriegelt 3SF1324-.SF1., 3SF1314-.SF1. 3SF1324-.SB1., 3SF1314-.SB1 Federkraftverriegelt, Hilfsentriegelung vorne, Federkraftverriegelt, Hilfsentriegelung vorne mit Schloss, Fluchtentriegelung hinten Fluchtentriegelung hinten 3SF1314-1SH11-1BA1 3SF1324-1SG21-1BA4, 3SF1324-1SG21-1BK4, 3SF1324- 1SG21-1BA1, 3SF1324-1SG11-1BA1 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 203 Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung Federkraftverriegelt, Notentsperrung hinten, Hilfsentriegelung vorne 3SF1314-1SJ11-1BA1, 3SF1324-1SJ21-1BA1 Weitere Informationen finden Sie unter: Kombinationen mit Betätigern (Seite 136) SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 204 Mechanische Sicherheitsschalter 3SF1 für AS-Interface 5.7 Sicherheitsschalter für AS-Interface mit getrennter Betätigung mit Zuhaltung SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 205: Scharnierschalter
Scharnierschalter 3SE5232-0.U21 3SE5232-0.U22 3SE5132-0LU21 3SE5132-0LU22 3SE2283 Einsatzgebiete und Merkmale • Einsatz bei schwenkbaren Schutzeinrichtungen wie Türen oder Klappen, bei denen aus Sicherheitsgründen die Stellung überwacht werden muss. • Die Scharnierschalter 3SE5 haben Sprungschaltglieder mit einem Schaltwinkel von 10 ° und ermöglichen ein Abschalten und Melden ohne zeitliche Verzögerung bei kleinem Öffnungswinkel.
Seite 206 Scharnierschalter Gehäusegrößen Die Scharnierschalter 3SE5 sind als Komplettgeräte in zwei Gehäusegrößen lieferbar: • Metallgehäuse / Kunststoffgehäuse nach EN 50047, 31 mm breit, 1 Leitungseinführung • Metallgehäuse / Kunststoffgehäuse nach EN 50041, 40 mm breit, 1 Leitungseinführung Gehäuseausführungen Bei den Gehäusen kann aus verschiedenen Basisvarianten ausgewählt werden: •...
Seite 207: Montagehinweise Scharnierschalter 3Se2283
Scharnierschalter 6.1 Montagehinweise Scharnierschalter 3SE2283 Montagehinweise Scharnierschalter 3SE2283 1. / 2. Schrauben Sie den Deckel des Kunststoffgehäuses ab. 3. Entfernen Sie mit einem Hammer und einem Schraubendreher die vorgestanzte Öffnung aus dem Kunststoffgehäuse des Scharnierschalters. 4. Schrauben Sie die Kabelverschraubung 3SX9926 auf die Öffnung im Gehäuse. 5.
Seite 208: Montagehinweis
Scharnierschalter 6.1 Montagehinweise Scharnierschalter 3SE2283 WARNUNG Beschädigung oder Verschleiß. Bei Nichtbeachten kann die Funktion des Scharnierschalters beeinträchtigt sein. Bei Beschädigung oder Verschleiß muss der komplette Schalter ausgetauscht werden. Der Austausch von Einzelteilen oder Baugruppen ist nicht zulässig. Montagehinweis ACHTUNG Schaltwinkel beachten. Achten Sie beim Einbau darauf, dass das Scharnier des Scharnierschalters einen Schaltwinkel von 4 °...
Seite 209: Auf Formschlüssigkeit Achten
Scharnierschalter 6.1 Montagehinweise Scharnierschalter 3SE2283 Auf Formschlüssigkeit achten 1. Der Scharnierschalter der Gehäusebreite 40 mm wird mit 4 Schrauben M5 befestigt. Achten Sie darauf, dass davon mindestens eine Schraube eine Sicherheitsschraube (Einwegschraube) ist, um die Erfordernisse der EN 1088 bzw. ISO 14119 zu erfüllen. Sehen Sie eine Schraubensicherung vor.
Seite 210: Technische Daten
6.2.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 211: Maßbilder Und Schaltwegdiagramme
6.3 Maßbilder und Schaltwegdiagramme Maßbilder und Schaltwegdiagramme 6.3.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 212: Maßbilder Scharnierschalter 3Se5
Scharnierschalter 6.3 Maßbilder und Schaltwegdiagramme Maßbilder Scharnierschalter 3SE5 Gehäusebreite 31 mm mit Hohlwelle Gehäusebreite 31 mm mit Vollwelle 3SE5212-0.U21 3SE5212-0.U22 3SE5232-0.U21 3SE5232-0.U22 Gehäusebreite 40 mm mit Hohlwelle Gehäusebreite 40 mm mit Vollwelle 3SE5112-0.U21 3SE5122-0.U22 3SE5132-0.U21 3SE5132-0.U22 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 213: Schaltwegdiagramme Scharnierschalter 3Se5
Scharnierschalter 6.3 Maßbilder und Schaltwegdiagramme Schaltwegdiagramme Scharnierschalter 3SE5 Sprungschaltglieder 1 S + 1 Ö 1 S + 2 Ö Kennzahl 11 Kennzahl 12 3SE5...-0HU2. 3SE5..-0LU2. Zwangsöffnung nach EN 60947-5-1 → Betätigungsrichtung Schaltglied geschlossen Schaltglied geöffnet Maßbilder Scharnierschalter 3SE2 Scharnierschalter Formstoffgehäuse mit Scharnier Zusatzscharnier für 40 mm Profil für Scharnierschalter 3SE2283-.GA4 /-.GA5.
Seite 214 Scharnierschalter 6.3 Maßbilder und Schaltwegdiagramme Schaltwegdiagramme 3SE2283 Öffnerkontakt Schließerkontakt Zwangsöffnung nach EN 60947-5-1 Betätigungsweg Schaltglied geschlossen Schaltglied geöffnet SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 215: Magnetschalter
Magnetschalter Ein Magnetschalter besteht aus einem codierten Schaltmagnet und einem Schaltelement (Gebereinheit). Für die Auswertung ist ein Sicherheitsschaltgerät oder der Anschluss an ein Bussystem erforderlich. Ein Magnetüberwachungssystem besteht aus einem oder mehreren Magnetschaltern und der Auswerteeinheit, z. B. einem Sicherheitsschaltgerät (3SK) (siehe Kapitel Auswertung der Sensoren mit Sicherheitsschaltgeräten (Seite 281) Berührungslose Sicherheits-Magnetschalter 3SE660 + 3SE670 Einsatzgebiete und Merkmale...
Seite 216: Einbaulage Magnetschalter 3Se66
Magnetschalter 7.1 Berührungslose Sicherheits-Magnetschalter 3SE660 + 3SE670 7.1.1 Einbaulage Magnetschalter 3SE66 Justage Zur Betätigung der Schaltelemente 3SE66 kann nur der codierte Schaltmagnet 3SE67 verwendet werden. Hinweis Überprüfung der Funktion Überprüfen Sie an der angeschlossenen Überwachungseinheit die korrekte Funktion des Magnetüberwachungssystems. Führen Sie die Justage mittels der angegebenen Diagramme durch.
Seite 217 Magnetschalter 7.1 Berührungslose Sicherheits-Magnetschalter 3SE660 + 3SE670 Schaltelement rechteckig 25 x 88 mm, 3SE6604-2BA. / 3SE6605-2BA. / 3SE6606-2BA04 Schaltelement rechteckig 25 x 33 mm, 3SE6605-3BA. = gesicherter Schaltabstand EIN = gesicherter Schaltabstand AUS Hinweis EN 60947-5-3 Die Norm EN 60947-5-3 wird nur durch das komplette System Schaltelement, codierter Schaltmagnet, Überwachungseinheit (Elektronik) (z.
Seite 218: Anschlussbelegung 3Se660
Magnetschalter 7.1 Berührungslose Sicherheits-Magnetschalter 3SE660 + 3SE670 Hinweis Seitliche Betätigung Die Betätigung bei seitlicher Anfahrt (Schiebetür) über die Längsseite des Sicherheitssensors ist nur aus der leitungsabgewandten Richtung zulässig. 7.1.2 Anschlussbelegung 3SE660 3SE6604-2BA01 M8-Stecker-polig (2 Ö) Magnetschalter, Schaltelement recht- eckig 25 x 88 mm 3SE6605-1BA02 M8-/M12-Stecker 4-polig (1 S + 1 Ö) Magnetschalter, Schaltelement rund...
Seite 219: Hinweise Zur Installation
Auswerteeinheit oder durch Einhausen kann der Fehlerfall Querschluss ausgeschlossen werden. Beachten Sie bei der Installation der Magnetschalter Folgendes: • Beim Einsatz der Magnetschalter an folgenden Siemens Auswertegeräten ist keine geschützte Verlegung oder Absicherung notwendig: – Sicherheitsschaltgeräte 3SK112 Advanced sowie Eingangserweiterungen 3SK122 –...
Seite 220: Technische Daten
7.1.4.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 221: Maßbilder
7.1.5 Maßbilder 7.1.5.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 222 Magnetschalter 7.1 Berührungslose Sicherheits-Magnetschalter 3SE660 + 3SE670 Schaltelement rund mit Stecker M12, 3SE6605-1BA02 Schaltelement rechteckig 25 x 88 mm, mit Leitung, 3SE6604-2BA / 3SE6605-2BA, 3SE6604-2BA10 / 3SE6605-2BA10, 3SE6605-2BA05, 3SE6606-2BA04 Schaltelement rechteckig 25 x 88 mm, mit Stecker M12, 3SE6604-2BA01 / 3SE6605-2BA01 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 223 Magnetschalter 7.1 Berührungslose Sicherheits-Magnetschalter 3SE660 + 3SE670 Schaltelement rechteckig 25 x 33 mm mit Leitung, 3SE6605-3BA.. Schaltmagnet rund, 3SE6704-1BA Schaltmagnet rechteckig, 3SE6704-2BA SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 224 Magnetschalter 7.1 Berührungslose Sicherheits-Magnetschalter 3SE660 + 3SE670 Schaltmagnet rechteckig, 3SE6704-3BA Distanzstück Zubehör, 3SX3260 Distanzstück Zubehör, 3SX3261 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 225: Schaltungsbeispiele
Magnetschalter 7.1 Berührungslose Sicherheits-Magnetschalter 3SE660 + 3SE670 7.1.6 Schaltungsbeispiele Schaltungsbeispiel 3SE6604 mit SIRIUS Sicherheitsschaltgerät 3SK11 Erreichbarer Sicherheitslevel: PLe (DIN EN ISO 13849-1), SIL3 (EN 62061) Schaltungsbeispiel 3SE6605 / 3SE6606 mit SIRIUS Sicherheitsschaltgerät 3SK112 Erreichbarer Sicherheitslevel: PLe (DIN EN ISO 13849-1), SIL3 (EN 62061) SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 226: Berührungslose Sicherheits-Magnetschalter 3Se661/3Se662 + 3Se671/3Se672
Magnetschalter 7.2 Berührungslose Sicherheits-Magnetschalter 3SE661/3SE662 + 3SE671/3SE672 Berührungslose Sicherheits-Magnetschalter 3SE661/3SE662 + 3SE671/3SE672 Einsatzgebiete und Merkmale • Die Sicherheits-Sensoren 3SE66 zum Einsatz in Sicherheitsstromkreisen dienen zur Stellungsüberwachung beweglicher Schutzeinrichtungen nach ISO 14119 und IEC 60947- 5-3. • Zur Betätigung der Sicherheits-Sensoren 3SE66 dürfen nur die Betätiger 3SE67 verwendet werden.
Seite 227: Türanschlag
Magnetschalter 7.2 Berührungslose Sicherheits-Magnetschalter 3SE661/3SE662 + 3SE671/3SE672 7.2.1 Türanschlag Wählen Sie den entsprechenden Magnetschalter für rechten oder linken Türanschlag aus. Bild 7-1 Türanschlag links Bild 7-2 Türanschlag rechts SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 228: Einbaulage
Magnetschalter 7.2 Berührungslose Sicherheits-Magnetschalter 3SE661/3SE662 + 3SE671/3SE672 7.2.2 Einbaulage SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 229: Anschlussbelegung
Magnetschalter 7.2 Berührungslose Sicherheits-Magnetschalter 3SE661/3SE662 + 3SE671/3SE672 7.2.3 Anschlussbelegung Farbkennzeichnung der Adern Magnetschalter Stecker ∅ 8 mm, Rastanschluss, 6- polig 3SE6617-2CA01 / 3SE6627-2CA01 Magnetschalter, Schaltelement rechteckig 25 x 88 mm 3SE6617-3CA01 / 3SE6627-3CA01 Magnetschalter, Schaltelement rechteckig 26 x 36 mm Buchse mit Anschlussleitung 3SX5601-4GA05 GY = grau PK = pink...
Seite 230: Technische Daten
7.2.4.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 231: Maßbilder
7.2.5 Maßbilder 7.2.5.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 232 Magnetschalter 7.2 Berührungslose Sicherheits-Magnetschalter 3SE661/3SE662 + 3SE671/3SE672 Schaltelemente und Schaltmagnete 25 x 88 mm Schaltelement 3SE6614-4CA01, Türanschlag links Schaltelement 3SE6624-4CA01, Türanschlag rechts Schaltelement 3SE6627-2CA01, Türanschlag rechts SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 233 Magnetschalter 7.2 Berührungslose Sicherheits-Magnetschalter 3SE661/3SE662 + 3SE671/3SE672 Schaltelemente und Schaltmagnete 25 x 88 mm Schaltelement 3SE6617-2CA04, Türanschlag links Schaltelement 3SE6627-2CA04, Türanschlag rechts Schaltmagnet 3SE6714-2CA, Lage mit Schaltelement auf Distanzstück 3SX5600-2GA02 einer Befestigungsebene SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 234 Magnetschalter 7.2 Berührungslose Sicherheits-Magnetschalter 3SE661/3SE662 + 3SE671/3SE672 Schaltelemente und Schaltmagnete 26 x 36 mm Schaltelement 3SE6626-3CA01, Türanschlag rechts Schaltelement 3SE6617-3CA01, Türanschlag links Schaltelement 3SE6617-3CA04, Türanschlag links Schaltelement 3SE6627-3CA04, Türanschlag rechts Schaltmagnet 3SE6714-3CA, Lage mit Schaltelement auf Distanzstück 3SX5600-2GA01 einer Befestigungsebene SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 235: Montagehinweise
Magnetschalter 7.3 Montagehinweise Montagehinweise Montagelage Die Montagelage ist beliebig, die Betätigungsflächen müssen jedoch parallel zueinander stehen. Montageabstand Der Montageabstand zwischen zwei Systemen beträgt mindestens 50 mm. Umgebungsbedingungen Setzen Sie den Sicherheits-Sensor und den Betätiger keinen starken Vibrationen und Stößen aus. Achten Sie darauf, den Sicherheits-Sensor und den Betätiger von Eisenspänen frei zu halten.
Seite 236: Einbau
Magnetschalter 7.3 Montagehinweise Einbau Verwenden Sie den Sicherheits-Sensor und den Betätiger nicht als Anschlag. Befestigung und Überprüfen Der Sicherheits-Sensor darf nur auf ebenen Flächen befestigt werden, da es ansonsten zu Verspannungen kommen kann, die den Sensor zerstören oder die Mindestabstände verändern können.
Seite 237 Magnetschalter 7.3 Montagehinweise Magnetische Einflüsse Hinweis Um die Funktionsweise zu gewährleisten, dürfen der Sicherheits-Sensor und der Betätiger nicht in starken Magnetfeldern angebracht werden. Wenn der Sicherheits-Sensor und der Betätiger auf magnetischem Material angebracht werden sollen, muss ein nicht magnetisches Zwischenstück von 5 mm Stärke oder das originale Distanzstück eingesetzt werden.
Seite 238: Kombination Magnetschalter - Überwachungseinheit
Magnetschalter 7.4 Kombination Magnetschalter - Überwachungseinheit Kombination Magnetschalter - Überwachungseinheit Überwachungseinheiten Magnetschalter (Schaltelement + Schaltmagnet) Erreichbarer SIL (IEC 61508, 1 S + 1 Ö 2 Ö IEC 62061) 3SE6605-.BA.. 3SE6604-2BA.. Performance 1 S + 1 Ö (+ 1 Ö 1 S + 2 Ö Level Meldekontakt) (EN ISO 13849-1)
Seite 239: Applikationsbeispiele
Applikationsbeispiele Montagehinweise ACHTUNG Gefahr von Sachschäden. Bei Nichtbeachten kann der Schalter beschädigt werden. • Achten Sie darauf, dass das Betätigungselement alle Antriebe mit Rolle so anfahren kann, dass keine Querkräfte auftreten. Das Betätigungselement soll plan auf der Rolle bewegt werden. •...
Seite 240 Applikationsbeispiele 8.1 Montagehinweise • Montieren Sie den Positionsschalter so, dass Späne, grober Schmutz, Öle und Kühlmittel die Funktion nicht beeinträchtigen. • Achten Sie darauf, dass Positionsschalter während des Arbeitsablaufs leicht überprüft werden können. • Vermeiden Sie eine Beschädigung oder Blockierung durch Späne durch geeignete Abdeckung oder entsprechende Anordnung.
Seite 241: Schutz Gegen Beschädigung Beim Anfahren Und Überfahren
Applikationsbeispiele 8.1 Montagehinweise 8.1.1 Schutz gegen Beschädigung beim Anfahren und Überfahren ACHTUNG Gefahr von Sachschäden. Positionsschalter nicht als mechanischen Anschlag verwenden. Ordnen Sie die Positionsschalter so an, dass sie beim Anfahren und Überfahren nicht beschädigt werden. Deshalb dürfen sie nicht als mechanischer Anschlag verwendet werden. Wählen Sie die Höhe des Steuerlineals oder des Nockens kleiner als den gesamten Weg im Schalter, damit keine mechanische Belastung des Schalters oder seiner Befestigung erfolgt.
Seite 242 Applikationsbeispiele 8.1 Montagehinweise Einbauhinweise für Positionsschalter mit Rollenhebel, Winkelrollenhebel, Schwenkhebel und Stangenhebel SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 243 Applikationsbeispiele 8.1 Montagehinweise Einbauhinweise für Positionsschalter mit Leitung * Radius gemäß Kabelspezifikation SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 244: Einbauhinweise Bei Feuchtigkeit
Applikationsbeispiele 8.1 Montagehinweise Einbauhinweise bei Feuchtigkeit 8.1.2 Kabeleinführung Hinweis Richtige Verwendung von Kabeleinführungen. Verwenden Sie eine Kabeleinführung mit Dichtung, z. B. Zubehör 3SX9926, um eine Verminderung der Schutzart nach IEC 60529 (VDE 0470-1) zu vermeiden. Verschrauben Sie eine nicht benötigte Kabelführung mit Blindkappe mit Dichtung. Der Schutzleiteranschluss befindet sich im Metallgehäuse.
Seite 245: Sichern Gegen Lageänderung (Fixierung)
Applikationsbeispiele 8.1 Montagehinweise 8.1.3 Sichern gegen Lageänderung (Fixierung) Zum Sichern gegen Lageänderung von Positionsschaltern mit Sicherheitsfunktion sind beim Einbau formschlüssige Befestigungen zwischen Gehäuse und Befestigungsebene vorzunehmen. Sie haben folgende Möglichkeiten: • Befestigen Sie den Positionsschalter durch die Rundlöcher. • Bei Befestigung durch die Langlöcher ist die zusätzliche Verwendung von Passstiften oder Anschlägen erforderlich.
Seite 246: Applikationsbeispiel Kuppenstößel
Applikationsbeispiele 8.2 Applikationsbeispiel Kuppenstößel Applikationsbeispiel Kuppenstößel Mögliche Anwendung eines mechanischen Positionsschalters mit Kuppenstößel Einsatzbeispiele Türüberwachung Anschlagsüberwachung Montagehinweise • Anfahren nur in Hubrichtung möglich • Kuppenstößel und Rollenstößel haben einen Überhub mit zusätzlichem Nachlauf und somit einen größeren Betätigungsweg als andere Antriebe Varianten Kuppenstößel aus Kunststoff Kuppenstößel aus Metall...
Seite 247: Applikationsbeispiel Rollenstößel
Applikationsbeispiele 8.3 Applikationsbeispiel Rollenstößel Applikationsbeispiel Rollenstößel Mögliche Anwendung eines mechanischen Positionsschalters mit Rollenstößel Einsatzbeispiele • Förderbänder • Montagestraßen • Schiebetüren Montagehinweise • Anfahren in Hubrichtung möglich • Anfahren mit Schaltlineal rechtwinklig zur Hubachse • Kuppenstößel und Rollenstößel haben einen Überhub mit zusätzlichem Nachlauf und somit einen größeren Betätigungsweg als andere Antriebe •...
Seite 248: Applikationsbeispiel Rollenhebel
Applikationsbeispiele 8.4 Applikationsbeispiel Rollenhebel Applikationsbeispiel Rollenhebel Mögliche Anwendung eines mechanischen Positionsschalters mit Rollenhebel Einsatzbeispiele Kurvenscheiben oder Nockenscheiben Montagehinweise • Besonders geeignet für Betätigungselemente aus fein geschliffenem Stahl in Form von Nocken, Linealen oder Kurvenscheiben ohne zusätzliche Schmierung. • Anlaufwinkel = Ablaufwinkel, max. 30 ° •...
Seite 249: Applikationsbeispiel Winkelrollenhebel
Applikationsbeispiele 8.5 Applikationsbeispiel Winkelrollenhebel Applikationsbeispiel Winkelrollenhebel Mögliche Anwendung eines mechanischen Positionsschalters mit Winkelrollenhebel Einsatzbeispiele • Einbau bei engen Platzverhältnissen Montagehinweise • Besonders geeignet für Betätigungselemente aus fein geschliffenem Stahl in Form von Nocken, Linealen oder Kurvenscheiben ohne zusätzliche Schmierung. • Hohe Anfahrgeschwindigkeit v = 2,5 m/s •...
Seite 250: Applikationsbeispiel Federstab
Applikationsbeispiele 8.6 Applikationsbeispiel Federstab Applikationsbeispiel Federstab Mögliche Anwendung eines mechanischen Positionsschalters mit Federstab Einsatzbeispiele Paketförderanlagen Montagehinweise • Anfahren aus allen Richtungen • bei sich ändernder Betätigungsrichtung • bei Anfahrt von eckigen Objekten (z. B. Pakete) • bei undefinierter Betätigung Varianten Federstab in verschiedenen Längen mit Metallstößel Federstab in verschiedenen Längen mit Kunststoffstößel Hinweis...
Seite 251: Applikationsbeispiel Schwenkhebel
Applikationsbeispiele 8.7 Applikationsbeispiel Schwenkhebel Applikationsbeispiel Schwenkhebel Mögliche Anwendung eines mechanischen Positionsschalters mit Schwenkhebel Einsatzbeispiele • Förderbänder • Montagestraßen • Türüberwachung Montagehinweise • Für hohe Anfahrgeschwindigkeit (v = 1,5 m/s) • Vielfältige Anfahrmöglichkeiten • Unempfindlich gegen Öl, Schleifstaub, Schmutz, grobkörniges Material •...
Seite 252: Applikationsbeispiel Längenverstellbarer Schwenkhebel
Applikationsbeispiele 8.8 Applikationsbeispiel längenverstellbarer Schwenkhebel Applikationsbeispiel längenverstellbarer Schwenkhebel Mögliche Anwendung eines mechanischen Positionsschalters mit längenverstellbarem Schwenkhebel ACHTUNG Gefahr von Sachschäden. Verwenden Sie die letzte Bohrung nicht, um Sachschäden zu vermeiden. Einsatzbeispiele • bei sich ändernden Abständen der Anfahrhöhe • Förderbänder, Montagestraßen •...
Seite 253 Applikationsbeispiele 8.8 Applikationsbeispiel längenverstellbarer Schwenkhebel Montagehinweise • Vielfältige Anfahrmöglichkeiten • Unempfindlich gegen Öl, Schleifstaub, Schmutz, grobkörniges Material • Bei Schwenkhebel ist max. Anlaufwinkel gleich max. Ablaufwinkel • 10 °-Verstellung der Schwenkhebel möglich • Standardmäßig mit Einstellung der Schaltrichtung rechts, links oder rechts/links Varianten •...
Seite 254: Applikationsbeispiel Längenverstellbarer Stangenhebel
Applikationsbeispiele 8.9 Applikationsbeispiel längenverstellbarer Stangenhebel Applikationsbeispiel längenverstellbarer Stangenhebel Mögliche Anwendung eines mechanischen Positionsschalters mit längenverstellbarem Stangenhebel Einsatzbeispiele • Bei sich ändernden Abständen der Anfahrhöhe, z. B. Förderbänder, Montagestraßen • wenn aus technologischen Gründen der Abstand zwischen Positionsschalter und Betätigungselement einen größeren Abstand aufweist Montagehinweise •...
Seite 255: Applikationsbeispiel Gabelhebel
Applikationsbeispiele 8.10 Applikationsbeispiel Gabelhebel 8.10 Applikationsbeispiel Gabelhebel Mögliche Anwendung eines mechanischen Positionsschalters mit Gabelhebel Einsatzbeispiele • Kräne • Laufkatzen Montagehinweise • Für Hin- und Herbewegungen • In zwei Richtungen schaltbar • Verrastender Antrieb ACHTUNG Gefahr von Sachschäden. Der Gabelhebel verrastet nach Betätigung und muss zurückgestellt werden. Hinweis Der Antrieb ist nicht für Sicherheitsstromkreise geeignet.
Seite 256: Applikationsbeispiel Scharnierschalter
Applikationsbeispiele 8.11 Applikationsbeispiel Scharnierschalter 8.11 Applikationsbeispiel Scharnierschalter Mögliche Anwendung eines Scharnierschalters Einsatzbeispiele • Schwenktüren • zur Überwachung schwenkbarer Türen und Klappen, mit einer festen formschlüssigen Verbindung zwischen Schalter und Türscharnier Montagehinweise • zum Stecken in ein Scharnier (Vollwelle 3SE5112-0LU.) • zum Stecken in eine Scharnierangel (Hohlwelle 3SE5232) •...
Seite 257 Applikationsbeispiele 8.11 Applikationsbeispiel Scharnierschalter Varianten Antrieb mit Vollwelle, Durchmesser 10 mm Antrieb mit Hohlwelle, Durchmesser innen 8 mm, außen 12 mm SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 258: Applikationsbeispiel Sicherheitsschalter Ohne Zuhaltung
Applikationsbeispiele 8.12 Applikationsbeispiel Sicherheitsschalter ohne Zuhaltung 8.12 Applikationsbeispiel Sicherheitsschalter ohne Zuhaltung Mögliche Anwendung eines mechanischen Sicherheitsschalters ohne Zuhaltung (1) mit Sperrvorrichtung: z. B. zum Schutz vor unbewusstem Betätigen (2) ohne Zuhaltung: z. B. zur Überwachung von Schutztüren Einsatzbeispiele • Rolltore •...
Seite 259 Applikationsbeispiele 8.12 Applikationsbeispiel Sicherheitsschalter ohne Zuhaltung • Der Sicherheitsschalter kann nur mit dem dazugehörigen dreifach codierten Betätiger geschaltet werden. • Der Schalter kann stirnseitig und seitlich betätigt werden. ACHTUNG Gefahr von Sachschäden. Verwenden Sie den Sicherheitsschalter nicht als Anschlag, da er dadurch beschädigt werden kann.
Seite 260: Applikationsbeispiel Anbausystem Für Flügeltüren
Applikationsbeispiele 8.13 Applikationsbeispiel Anbausystem für Flügeltüren 8.13 Applikationsbeispiel Anbausystem für Flügeltüren Mögliche Anwendung Sicherheitsschalter 3SE5 in Kombination mit Brühl-Schutztüre Bild 8-2 Beispiel: 2 Positionsschalter 3SE5 an Flügeltüren mit Montagezubehör von Fa. Brühl Einsatzbeispiele • Schutzzaunsysteme Varianten • Für jeden Anwendungsfall ist der passende Sicherheitsschalter bzw. die passende Halterung bei Fa.
Seite 261: Applikationsbeispiel Anbausystem Für Schiebetüren
Applikationsbeispiele 8.14 Applikationsbeispiel Anbausystem für Schiebetüren 8.14 Applikationsbeispiel Anbausystem für Schiebetüren Mögliche Anwendung Positionsschalter 3SE5 mit Schwenkhebel an Schiebetüren Bild 8-3 Beispiel: 2 Positionsschalter 3SE5 mit Schwenkhebel an Schiebetüren mit Montagezubehör von Fa. Brühl Einsatzbeispiel Überwachung von Schiebetüren SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 262: Applikationsbeispiel Magnetschalter
Applikationsbeispiele 8.15 Applikationsbeispiel Magnetschalter 8.15 Applikationsbeispiel Magnetschalter ACHTUNG Sensor und Betätiger auf gleicher Höhe montieren. Achten Sie darauf den Sensor und den Betätiger auf gleicher Höhe zu montieren, um die Funktionsweise des Magnetschalters nicht zu beeinträchtigen. Magnetüberwachungssystem 3SE66..-.CA0. - Schiebetür Bild 8-4 Berührungslose Magnet-Sicherheitsschalter 3SE66/3SE67, rechteckig, große Bauform 25 x 88 mm - Überwachung Schiebetür...
Seite 263 Applikationsbeispiele 8.15 Applikationsbeispiel Magnetschalter Magnetüberwachungssystem 3SE66..-.CA0. - Schwenktür Bild 8-5 Berührungslose Magnet-Sicherheitsschalter 3SE66/3SE67, rechteckig, kleine Bauform 26 x 36 mm - Überwachung Schwenktür SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 264 Applikationsbeispiele 8.15 Applikationsbeispiel Magnetschalter Berührungsloser Sicherheits-Magnetschalter 3SE66..-.BA Bild 8-6 3SE66/67, rechteckig, große Bauform 25 x 88 mm - Überwachung Schiebetür SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 265 Applikationsbeispiele 8.15 Applikationsbeispiel Magnetschalter Bild 8-7 3SE66/67, rechteckig, kleine Bauform 25 x 33 mm - Überwachung Schiebetür Einsatzbeispiele • Der Magnetschalter zum Einsatz in Sicherheitsstromkreisen dient zur Stellungsüberwachung beweglicher Schutzeinrichtungen (Hauben, Klappen, Türen). • besonders geeignet für beengte Platzverhältnisse • Die Magnetschalter kommen bei Anwendungen zum Einsatz bei denen der gefahrbringende Zustand beim Öffnen der Schutzeinrichtung ohne Verzögerung beendet wird.
Seite 266: Applikationsbeispiel Sicherheitsschalter Mit Zuhaltung
Applikationsbeispiele 8.16 Applikationsbeispiel Sicherheitsschalter mit Zuhaltung 8.16 Applikationsbeispiel Sicherheitsschalter mit Zuhaltung Mögliche Anwendung eines mechanischen Sicherheitsschalters mit Zuhaltung Bild 8-8 Beispiel mit Standardbetätiger 3SE5000-0AV02 SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 267 Applikationsbeispiele 8.16 Applikationsbeispiel Sicherheitsschalter mit Zuhaltung Hinweis Beachten Sie den Versatz des Betätigers. Der Betätiger darf einen maximalen Versatz von 2 mm haben. Hinweis Verwenden Sie die Tür nicht als Anschlag. Hinweis Schwere Türen Bei schweren Türen muss eine Führung für den Betätiger geschaffen werden. SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 268 Applikationsbeispiele 8.16 Applikationsbeispiel Sicherheitsschalter mit Zuhaltung Bild 8-9 Beispiel mit Radiusbetätiger Einsatzbeispiele • Absicherung eines Arbeitsbereichs (mit Zuhaltung) • Stillsetzen von Maschinen erfordert geschlossene Schutztüren (mit Zuhaltung) SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 269: Möglichkeiten Der Schutztürüberwachung
Applikationsbeispiele 8.17 Möglichkeiten der Schutztürüberwachung 8.17 Möglichkeiten der Schutztürüberwachung Die Schutztürüberwachung ist eine der häufigsten Safety-Anforderungen, die in einer Maschine zuverlässig gelöst werden muss: Gefahrbringende Maschinenbewegungen müssen beim Öffnen einer Schutztür zuverlässig stillgesetzt werden. In Verbindung mit den SIRIUS Sicherheitsschaltgeräten 3SK bieten sich folgende Lösungen für jede Sicherheitsapplikation nach ISO 14119: •...
Seite 270 1. Mechanische Schutztürüberwachung mit elektronischem Motorstarter 3RM1 2. Berührungslose Schutztürüberwachung mit Magnetschalter 3SE66/67 3. Berührungslose Schutztürüberwachung mit RFID-Sicherheitsschalter 3SE63 Weitere Informationen zu den RFID-Sicherheitsschaltern, siehe Projektierungshandbuch Sicherheitsschalter - RFID (https://support.industry.siemens.com/cs/ww/de/view/52233535) SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 271: Überwachung Der Stellung Der Schutztür Und Zuhaltefunktion
Applikationsbeispiele 8.18 Überwachung der Stellung der Schutztür und Zuhaltefunktion 8.18 Überwachung der Stellung der Schutztür und Zuhaltefunktion Die Überwachung der Stellung der Schutztür erfolgt durch einen Sicherheitsschalter SIRIUS 3SF13. Beim verwendeten Sicherheitsschalter wird die Stellung der Schutztür durch einen getrennten Betätiger festgestellt, der beim Schließen der Schutztür in den Sicherheitsschalter fährt.
Seite 272 Applikationsbeispiele 8.18 Überwachung der Stellung der Schutztür und Zuhaltefunktion Bei der Frage, welche beiden Kontakte des AS-i-Sicherheitsschalters mit Zuhaltung als ASIsafe Kanal 1 und 2 zur Auswertung an die Steuerung weitergegeben werden, werden grundsätzlich drei Varianten unterschieden: 3SF13-Variante ASIsafe Kanal 1 ASIsafe Kanal 2 3SF13..-1BA1 1.
Seite 273 Applikationsbeispiele 8.18 Überwachung der Stellung der Schutztür und Zuhaltefunktion Variante 3SF13..-1BA4 Bei der Variante 3SF13..-1BA4 werden für den ersten ASIsafe Kanal beide Öffnerkontakte des Betätigers bereits im Schalter verknüpft und automatisch auf Diskrepanz ausgewertet. Daher muss bei dieser Variante darauf geachtet werden, dass in der Konfiguration des AS-i Slaves im TIA Portal die Diskrepanzanalyse deaktiviert wird (1oo1 (1v1) - Auswertung).
Seite 274: Applikationsbeispiel Mit Schutztür Mit Sicherheitsschalter As-Interface 3Sf13
Applikationsbeispiele 8.19 Applikationsbeispiel mit Schutztür mit Sicherheitsschalter AS-Interface 3SF13 8.19 Applikationsbeispiel mit Schutztür mit Sicherheitsschalter AS- Interface 3SF13 Zur Abgrenzung von Gefahrenbereichen werden häufig Schutztüren eingesetzt. Diese werden auf ihre Stellung überwacht und gegebenenfalls der Bereich, von dem die Gefahr ausgeht, abgeschaltet.
Seite 275 Einsatz von Sicherheitsschaltern bis SIL 2 bzw. PL d". Weitere Informationen zu ASIsafe Schaltungsbeispielen finden Sie im Funktionshandbuch ASIsafe Schaltungsbeispiele Sicherheitstechnik mit AS-Interface Sicherheitsmonitor und DP/AS-i F-Link. Siehe auch Safety Integrated Application Manual (https://support.industry.siemens.com/cs/ww/de/view/24509484) SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 276: Not-Halt-Abschaltung Und Schutztürüberwachung Über Et 200Eco Pn-F, Ip67
Applikationsbeispiele 8.20 Not-Halt-Abschaltung und Schutztürüberwachung über ET 200eco PN-F, IP67 8.20 Not-Halt-Abschaltung und Schutztürüberwachung über ET 200eco PN-F, IP67 Anwendung Zur Abgrenzung von Gefahrenbereichen werden häufig Schutztüren eingesetzt. Diese werden auf ihre Stellung überwacht und gegebenenfalls der Bereich, von dem die Gefahr ausgeht, abgeschaltet.
Seite 277: Funktionsweise
Rückführkreis geschlossen, kann durch den Starttaster wieder eingeschaltet werden. Sicherheitsgerichtete Komponenten Not-Halt-Befehlsgerät Sicherheitsschalter Dezentrale Peripherie IP67 3SU1 2 x 3SE5 ET 200eco PN https://www.siemens.de/sirius-act https://www.siemens.de/sirius-erfassen https://www.siemens.de/simatic-safety Steuerung Failsafe Schütz S7 F-PLC 2 x 3RT20 https://www.siemens.de/simatic-safety https://www.siemens.de/sirius-schalten SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67...
Seite 278: Einsatzgebiete
8.20 Not-Halt-Abschaltung und Schutztürüberwachung über ET 200eco PN-F, IP67 siehe auch Schaltplan, TIA Portal-Projekt und SET-Berechnung (http://support.automation.siemens.com/WW/view/de/109747647) Modulare Sicherheitstechnik für sichere Sensoren und Aktoren in M12-Technik SIRIUS Sensorik und SIMATIC ET 200eco PN-F Alle Peripherie-SIMATIC Baugruppen IP65 und IP67 mit 5-poligen Buchsen haben eine bestimmte PIN-Belegung.
Seite 279: Weitere Applikationen
Applikationsbeispiele 8.21 Weitere Applikationen 8.21 Weitere Applikationen Weitere Applikationsbeispiele finden Sie im Handbuch SIRIUS Safety Integrated (https://support.industry.siemens.com/cs/ww/de/view/81366718). SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 280: Anschlussmöglichkeiten Mit Simatic Et200Eco Pn
Die Weiterleitung der Signale an die überlagerte Steuerung erfolgt über PROFINET/PROFIsafe entweder mittels Direktanschluss (SIMATIC ET 200eco) oder im Falle der SIMATIC ET 200AL über eine Anschaltungsbaugruppe. Auswahl- und Bestelldaten finden Sie im Katalog IC10 (www.siemens.de/ic10). SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 281: Auswertung Der Sensoren Mit Sicherheitsschaltgeräten
Der Einsatz von unterschiedlichen Sicherheitsschaltgeräten ist möglich. Zur Auswertung der Sensoren können Sie die Sicherheitsschaltgeräte SIRIUS 3SK verwenden. Weitere Informationen und Varianten entnehmen Sie dem Gerätehandbuch SIRIUS Sicherheitsschaltgeräte 3SK1 (https://support.industry.siemens.com/cs/ww/de/view/67585885) und dem Gerätehandbuch SIRIUS Sicherheitsschaltgeräte 3SK2 (https://support.industry.siemens.com/cs/ww/de/view/109444336). Überwachungseinheiten Anzahl Geber Freigabe-/Meldekreise Artikel-Nr.
Seite 282: Erreichbarer Sicherheitslevel In Kombination Mit Sicherheitsschaltgeräten
8.24 Erreichbarer Sicherheitslevel in Kombination mit Sicherheitsschaltgeräten 8.24 Erreichbarer Sicherheitslevel in Kombination mit Sicherheitsschaltgeräten Positions- und Türüberwachung mit mechanischen Sicherheitsschaltern SIRIUS 3SE5 mit Zwangsöffnung Die folgende Tabelle zeigt den maximal erreichbaren Sicherheitslevel eines Sicherheitsschaltgeräts in Kombination mit einem Positionsschalter: Kompakt-...
Seite 283: Sichere Schutztürzuhaltung Mit Sicherheitsschaltern Und Getrenntem Betätiger 3Se5 Mit Zwangsöffnung
3SK) SIL 3 / PL e = Max. erreichbarer Sicherheitslevel Applikationsbeispiele Applikationsbeispiele zum Einsatz der Schalter mit SIRIUS Sicherheitsschaltgeräten finden Sie im Applikationshandbuch SIRIUS Safety Integrated (https://support.industry.siemens.com/cs/ww/de/view/81366718). SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...
Seite 284: Besondere Umgebungsbedingungen
Applikationsbeispiele 8.25 Besondere Umgebungsbedingungen 8.25 Besondere Umgebungsbedingungen 8.25.1 Vereisung Positionsschalter müssen so montiert und falls notwendig, so geschützt werden, dass Schäden durch vorhersehbare Einflüsse vermieden werden. • Schnittstelle und Betätigungselement müssen so liegen, dass Betauung, Stauwasser und Vereisung vermieden wird. •...
Seite 285: Feuchtigkeit
Applikationsbeispiele 8.25 Besondere Umgebungsbedingungen Feuchtigkeit Feuchtigkeit ist Wasser im gasförmigen Aggregatzustand z. B. kleinste Aerosole oder Wasserdampf. Gehäuse nach IP-Standards sind zwar flüssigkeitsdicht, nicht jedoch dauerhaft gasdicht, daher kann zwar kein Regen in das Gehäuse eindringen, jedoch Wasserdampf. Wenn im Gehäuse ein Unterdruck entsteht, wird feuchtigkeitsgesättigte Luft in das Gehäuse eingesaugt.
Seite 286: Abhilfe, Maßnahmen
Applikationsbeispiele 8.25 Besondere Umgebungsbedingungen Abhilfe, Maßnahmen • separate Schutzhaube über Gehäuse, Dach ACHTUNG Gefahr von Sachschäden Achten Sie bei der Installation von Schutzdächern auf Folgendes: • Schnittstelle und Betätigungselement müssen so liegen, dass Stauwasser vermieden wird. • Das Schutzdach muss ausreichend abgedichtet werden. •...
Seite 287: Tauchen
Applikationsbeispiele 8.25 Besondere Umgebungsbedingungen 8.25.3.3 Tauchen Schalter mit der Schutzart IP67 können eine Stunde lang in 1 m Wassertiefe eingetaucht werden. Achten Sie hierbei auf den korrekten Sitz der Verschlussschrauben (Kabelverschraubung). 8.25.4 Staub, Schmutz, Öl Hinweis Vermeidung von Schmutz. Achten Sie darauf, dass der Schalter so angebracht wird, dass in der Schnittstelle eine Ansammlung von Schmutz vermieden wird.
Seite 288: Extreme Temperaturen
Applikationsbeispiele 8.25 Besondere Umgebungsbedingungen 8.25.6 Extreme Temperaturen Varianten bis -40 °C Varianten für Betriebstemperaturen bis -40 °C können mit dem Zusatz -1AJ0, -1AJ1 (Schock- und Schwingprüfung nach Bahn-Norm EN 61373) oder -1AY0 (z. B. 3SE5232-0LE10-1AY0) bestellt werden. Diese Schalter zeichnen sich durch Verwendung von speziellen Dichtungswerkstoffen sowie Tieftemperatur-Fetten aus.
Seite 289: Anhang
Anhang Normen und Zulassungen A.1.1 Normen für mechanische Positionsschalter SIRIUS Positionsschalter werden gemäß der Produktnorm DIN EN / IEC 60947-5-1 entwickelt und gefertigt. Die SIRIUS Positionsschalter erfüllen außerdem die Anforderungen der Normen DIN EN 50041 und DIN EN 50047 und helfen Ihnen somit die Vorgaben bei der Konstruktion Ihrer Maschinen einzuhalten.
Seite 290 Anhang A.1 Normen und Zulassungen DIN EN 50041 - Hilfsstromschalter Positionsschalter 42,5 x 80 Diese Norm gilt für bestimmte Positionsschalter mit selbsttätig rückstellenden Betätigungsorganen für industrielle Anwendung, deren Normmaße und erforderliche Kennwerte für die Anwendung im Folgenden angegeben sind. Die elektrischen Werte müssen der DIN EN / IEC 60947-5-1 entsprechen. Diese Norm berücksichtigt die 6 folgenden Arten: •...
Seite 291: Erklärung Zu Den Schutzarten
Anhang A.2 Erklärung zu den Schutzarten Erklärung zu den Schutzarten Schutzart Der Schutz der Positionsschalter gegen Eindringen von festen Fremdkörpern und Flüssigkeiten muss unter Berücksichtigung der äußeren Einflüsse, unter denen der Schalter betrieben wird (z. B. Staub, Kühlmittel und Metallspäne), angemessen sein. Beispiele für Mindestschutzgrade Allgemeine industrielle Anwendungen IP32, IP43 und IP54...
Seite 292 Anhang A.2 Erklärung zu den Schutzarten Erste Kennziffer Gegen Eindringen von festen Fremd- Gegen Zugang zu gefährli- körpern chen Teilen mit (nicht geschützt) (nicht geschützt) ≥ 50 mm Durchmesser Handrücken ≥ 12,5 mm Durchmesser Finger ≥ 2,5 mm Durchmesser Werkzeug ≥...
Seite 293: Index
Index 3D-Modell, 11 Dokumentation erforderliche Kenntnisse, 9 Zielgruppe, 9 angegossene Leitung Kompaktbauform, 50 Antriebsart Einfachstößel, 71, 71 Einfachstößel, 71, 71 Einführhilfe, 153 Federstab, 76 Einsatzbereiche, 17 Gabelhebel, 84 Entriegelungsvarianten, 155, 197 Kuppenstößel, 71, 71 EPLAN Markos, 11 Rollenhebel, 74 erforderliche Kenntnisse, 9 Rollenstößel, 72 Rollenstößel für Zentralbefestigung, 73 Schwenkhebel längenverstellbar mit...
Seite 294 Index Internetadressen Notentsperrung, 155, 157, 197 Broschüren, 12 Industry Mall, 12 Kataloge, 12 Online-Konfigurator, 12 Online-Konfigurator, 39 Kompaktbauform Positionsschalter, 38 angegossene Leitung, 50 Bauarten, 38 Stecker, 50 Kompaktbauform, 50 Konfiguration Übersicht, 23, 24 Bestelldialog, 43 Positionsschalter in Kompaktbauform Konfigurator, 39, 40 Drehen des Antriebskopfs, 55 Kontakte, 86 Positionsschalter in ungekapselter Bauform, 45...
Seite 295 Index Siemens Industry Online Support Zertifikate, 14 Silikonmembran, 37 SIMATIC ET 200eco PN, 280 Sprungfunktion, 36, 36 Stangenhebel längenverstellbar, 83 Überhub, 37 Übersicht berührungslose Sicherheits-Magnetschalter, 30 Mechanische Positionsschalter, 23, 24 Positionsschalter in Kompaktbauform, 20 Positionsschalter ungekapselt, 20 Scharnierschalter, 28 Sicherheitsschalter 3SE22, 26...
Seite 296 Index SIRIUS Positionsschalter 3SE5 / 3SF1 und Magnetschalter 3SE66 / 3SE67 Projektierungshandbuch, 05/2021, NEB334869901000/RS-AD/005...

Diese Anleitung auch für:

Sirius 3sf1 Sirius 3se66 Sirius 3se67

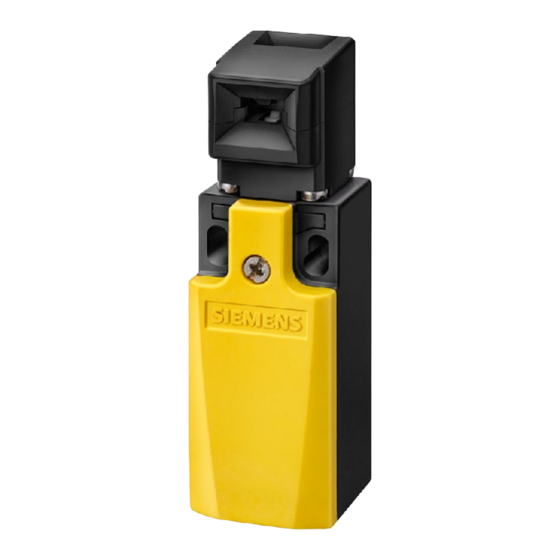

Siemens SIRIUS 3SE5 Projektierungshandbuch

1 Einleitung

2 Sicherheitshinweise

3 Allgemeine Beschreibung

4 Positionsschalter und Sicherheitsschalter

5 Mechanische Sicherheitsschalter 3SF1 für AS-Interface

6 Scharnierschalter

7 Magnetschalter

8 Applikationsbeispiele

Quicklinks

Verwandte Anleitungen für Siemens SIRIUS 3SE5

Inhaltszusammenfassung für Siemens SIRIUS 3SE5
