3 Estrutura do ambiente gráfico de operação
3 Estrutura do ambiente
gráfico de operação

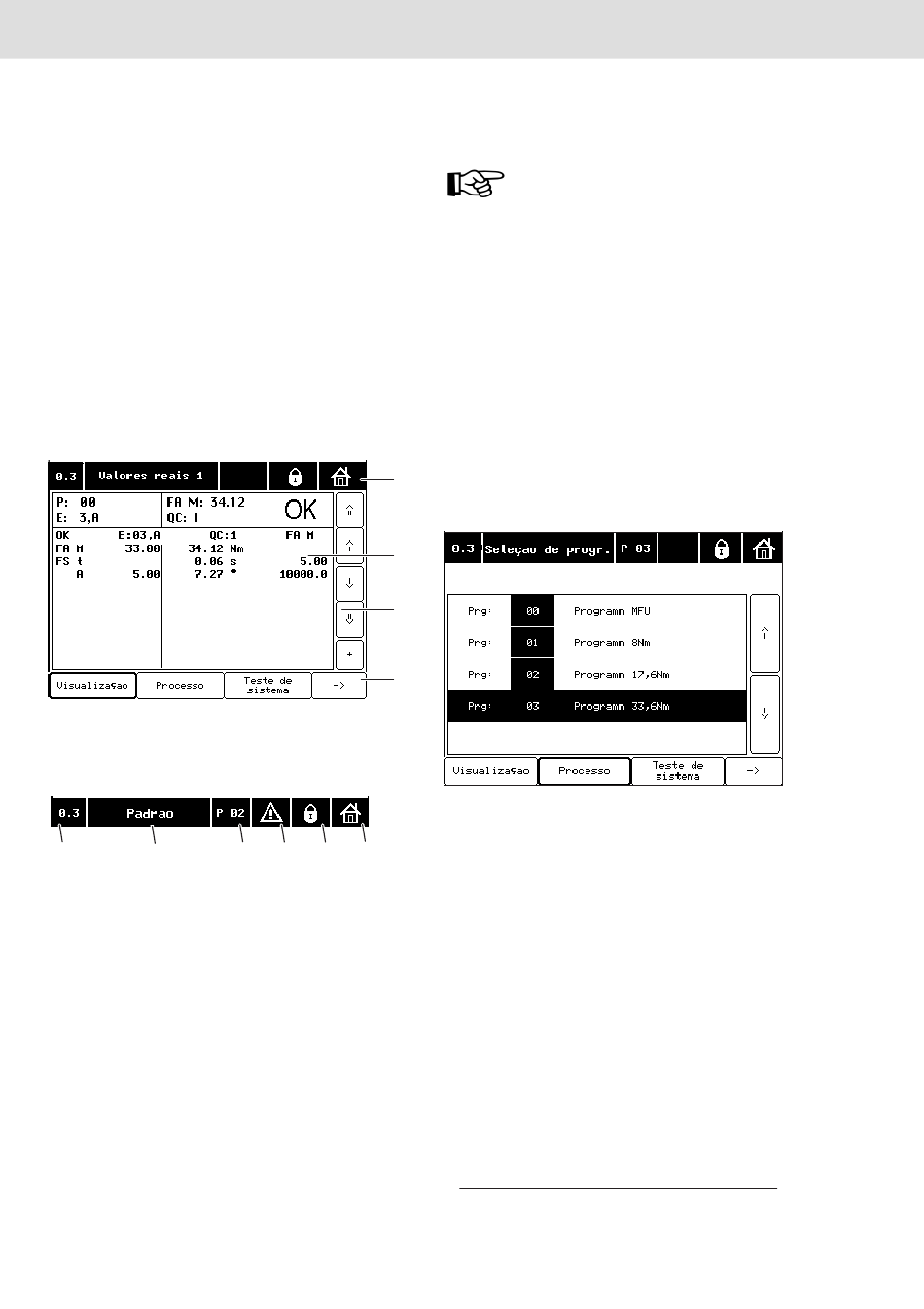

O display do sistema divide-se em quatro
áreas (figura 2):
– o título, na margem superior do moni-
tor (1)
– o campo de visualização (2)
– a barra de menu principal, na margem in-
ferior do monitor (3)
– a barra de rolagem (scroll bar) na margem
direita do monitor (4) (disponível apenas
em algumas opções de menu).
Figura 2:
3.1 Título (figura 3)
.
1 2
Figura 3:
3.1.1 Endereço do canal (1)
O campo esquerdo do título mostra o co-
mando selecionado atualmente.
3.1.2 Menu (2)
Neste campo é visualizada a atual opção de
menu. Juntamente com a barra de menu prin-
cipal, é indicada assim a atual posição dentro
da estrutura ("árvore") do menu.
1
2
4
3
3 4 5 6
3.1.3 Seleção do programa (3)
Este campo só fica ativo quando
os seis sinais de programa (Prog0-
Prog5) na tabela BMS do SE/SEH
tiverem sido atribuídos às entradas
do SD301 (SD: 0.0 Prog0 - 0.5
Prog5) e a tabela BMS modificada
tiver sido enviada para o SE/SEH.
O botão (3) mostra o programa de parafusa-
mento selecionado atualmente. Tocando ne-
le, todos os programas de parafusamento
disponíveis no SE/SEH são mostrados (no
máx. 48); o programa atual aparece destaca-
do. Para modificar, é necessário tocar o nú-
mero do programa de parafusamento
desejado.
Figura 4:
O programa de parafusamento selecionado
é mantido quando o sistema de parafusa-
mento é desligado e ligado. Retirando-se o
SD301, o último programa selecionado per-
manece ativo.
Não é possível selecionar aplicativos de pa-
rafusamento.
1) O programa de afrouxamento não
pode ser selecionado.
