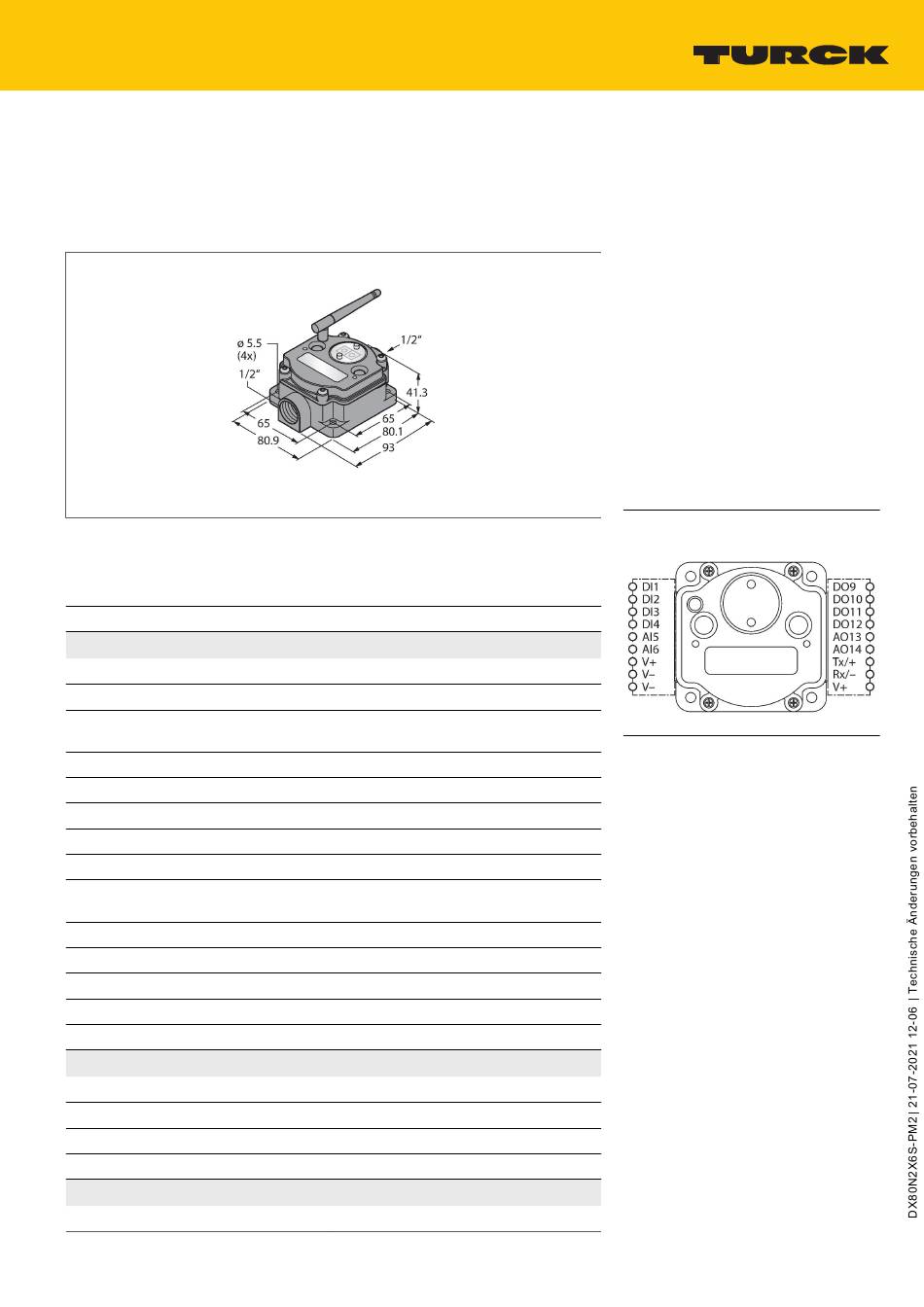

turck DX80N2X6S-PM2 Betriebsanleitung

DX80N2X6S-PM2
Funkübertragungssystem – Punkt-zu-Punkt
Knoten
Technische Daten
Typ
Ident-No.
Funk Daten
Funkgerätetyp
Installation
Topologie
Gerätetyp
Frequenzband
Frequenzbereich
Anzahl Funkkanäle
Kanalbreite
Frequenzspreizverfahren
Zeitschlitzbreite
Ansprechzeit typisch
max. Reichweite
Abstrahlleistung ERP
Abstrahlleistung EIRP
E/A Daten
Kanalanzahl
Eingangstyp
Kanalanzahl
Ausgangstyp
Elektrische Daten
Batterielösung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
DX80N2X6S-PM2
3087105
Kurzstrecke
Stationär
Punkt-zu-Punkt
Punkt-zu-Punkt mit Repeater
Knoten
2,4 GHz ISM Band
2.402 - 2.483 GHz
50
1 MHz
FHSS (Frequency Hopping Spread Spec-
trum)
7.8 ms
< 62.5 ms
3200 m
18 dB / 65 mW
20 dB / 100 mW
4 / 2
PNP / 0...20 mA
4 / 2
PNP / 0...20 mA
nein
Merkmale
■
Externe Antenne (Anschluss RG58 RP-
SMA)
■
Integrierte Signalstärkeanzeige
■
Konfiguration über DIP‐Schalter
■
Deterministische Datenübertragung
■
Frequenzsprungverfahren FHSS
■
Zeitmultiplexverfahren TDMA
■
Übertragungsleistung: 63 mW, 18 dBm ge-
leitet, ≤ 20 dBm EIRP
■
Eingänge: 4 x PNP, 2 x 0..20 mA
■
Ausgänge: 4 x PNP, 2 x 0...20 mA
■
Stromverbrauch: < 60 mA bei 24 VDC
Anschlussbild
Funktionsprinzip
Das DX80-PM-System bildet eine
radiobasierte Punk-zu-Punkt-Verbindung zur
Übertragung von Sensorsignalen, die aus
einem Gateway und einem Knoten besteht.
Es können je Gerät bis zu zwölf Sensoren /
Aktoren angeschlossen und sowohl Schalt- als
auch Analogsignale bidirektional übertragen
werden. Das IO-Abbild wird über das Menü
des Gateways gewählt. Bei Bedarf kann ein
zweiter Knoten eingesetzt und das Gateway
als Repeater genutzt werden. Über das Menü
ist eine Überprüfung der Verbindungsqualität
möglich.
Richtlinien:
FCC‐ID UE300DX80‐2400‐ Dieses Gerät
erfüllt FCC Absatz 15, Unterabsatz C, 15.247
ETSI/EN: In Übereinstimmung mit EN 300
328: V1.8.1 (2014‐04)
IC: 7044A‐DX8024
Strahlungsimmunität 10V/m für 80-2700 MHz
nach EN 61000-6-2
Stoß- und Vibrationsfestigkeit: IEC 68-2-6 und
IEC 68-2-7
