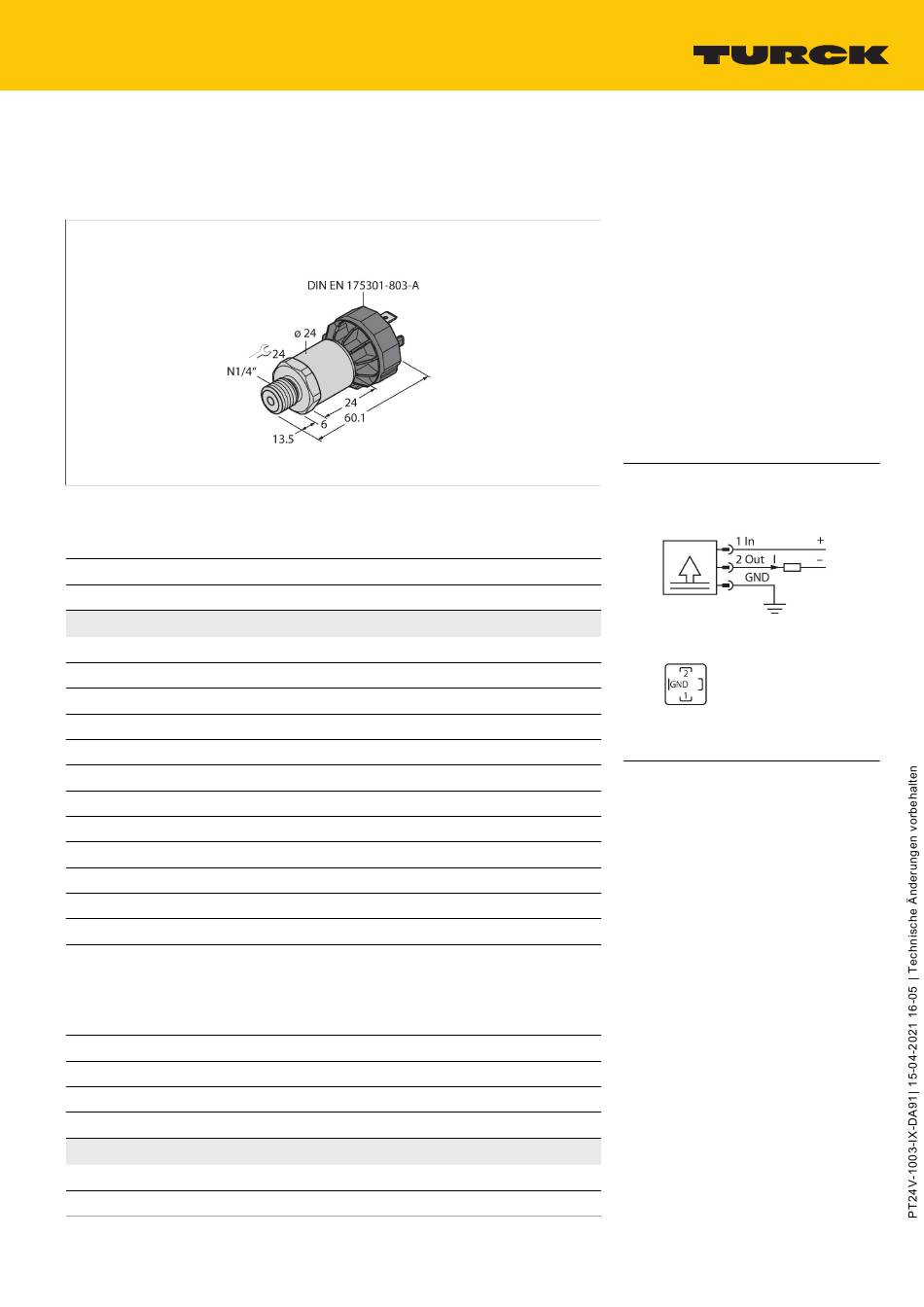

turck PT24V-1003-IX-DA91 Betriebsanleitung

PT24V-1003-IX-DA91
Drucktransmitter – mit Stromausgang (2-Leiter)
Technische Daten
Typ
Ident-No.
Medientemperatur
Druckbereich
Relativdruck bar
zulässiger Überdruck
Berstdruck
Ansprechzeit
Langzeitstabilität
Versorgung
Betriebsspannung
Stromaufnahme
Kurzschluss-/ Verpolungsschutz
Schutzklasse
Wichtiger Hinweis
Ex-Zulassung gem. Konf.-Bescheinigung SEV 10 ATEX 0145
Zündschutzart
Ausgang 1
Ausgangsfunktion
Analogausgang
Stromausgang
Bürde
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
PT24V-1003-IX-DA91
100004439
-30...+120 °C
-1...24 bar rel.
-14.5...348.09 psi
-0.1...2.4 MPa
≤ 75 bar
≥ 75 bar
< 2 ms, typ. 1 ms
± 0.25 % FS, gemäß IEC EN 60770-1
10...30 VDC
≤ 23 mA
ja / ja
III
Für Ex-Applikationen sind die in den ent-
spre-
chenden Ex-Zertifikaten (ATEX, IECEX,
UL etc.) niedergelegten Werte maßgeb-
lich.
Gas Ex ia IIC; Staub Ex ia IIIC
Analogausgang
Analogausgang Strom
4...20 mA
≤ (Speisespannung -10) / 20 kΩ
Merkmale
■
Keramische Messzelle
■
Kompakte und robuste Bauart
■
Hervorragende EMV Eigenschaften
■
Druckbereich -1...24 bar rel.
■
10 ... 30 VDC
■
Analogausgang 4 ... 20 mA
■
Prozessanschluss 1/4"-18 NPT Außenge-
winde
■
Steckergerät, DIN EN 175301-803-A
■
ATEX, IECEx
■
Kategorie II 1/2 GD, Ex Zone 0
Anschlussbild
Funktionsprinzip
Die Drucksensoren der Serie PT...‐1000
arbeiten mit einer keramischen Messzelle
in verschiedenen Druckbereichen von
maximal -1...60 bar in der 2-, 3- oder auch 4-
Leitertechnik. Das verarbeitete Signal steht je
nach Sensorvariante als Analogausgang (4...
20mA, 0...10V, 0...5V, 1...6V, ratiometrisch)
oder als digitale IO-Link Prozessparameter
zur Verfügung. Die IO-Link Sensorvarianten
verfügen zudem über zwei voneinander
unabhängig konfigurierbare Schaltausgänge.
Neben den Standardvarianten gibt
es spezielle Sensoren unter anderem
für den ATEX-Bereich oder für
Sauerstoffanwendungen.
Eine Vielzahl an Prozessanschlüssen
und elektrischen Verbindungen bietet
eine hohe Flexibilität in verschiedensten
Anwendungsbereichen.
