7 Port USB Hub

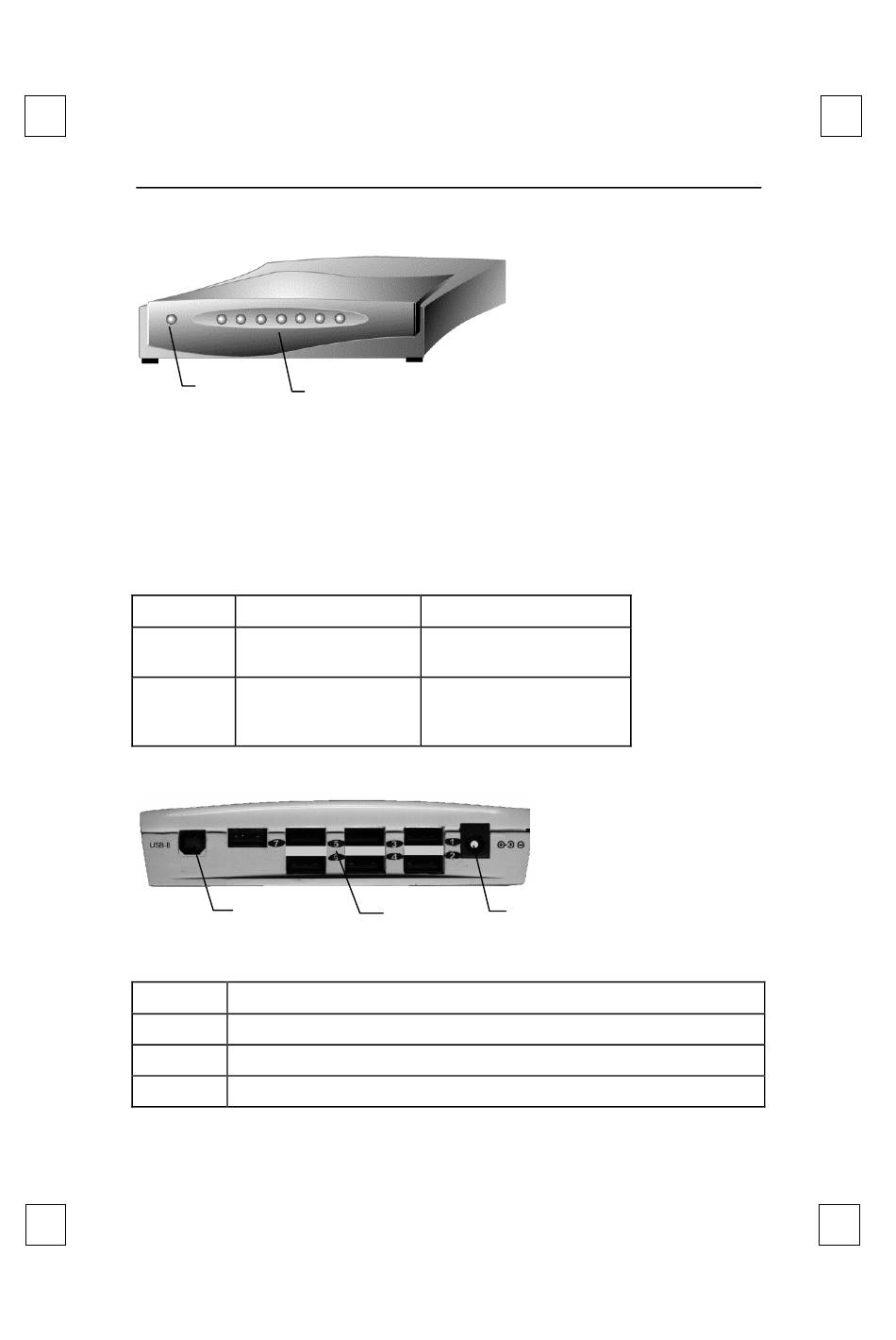

3.1 Beschreibung des 7 Port USB Hub
A
Abbildung 1: Vorderseite des Gerätes
LED A leuchtet auf, wenn das Netzteil an den USB-Hub angeschlossen ist. Die
übrigen sieben LED's (B) leuchten ebenfalls auf.
Wenn eine LED (B) zu leuchten aufhört, dann ist die USB Schnittstelle überlastet
oder kurzgeschlossen.
LED
An
A
Netzteil angeschlossen
B
Schnittstelle ist
einsatzbereit oder in
Gebrauch
Tabelle 1 Statusübersicht für die LED's
A
Abbildung 2: Rückseite des Gerätes
Funktion
Beschreibung
A
Upstream Anschluß (Anschluß zum Computer)
B
Downstream Anschluß (Anschluß für USB Gerät)
C
Anschluß für den Netzteil
4
B
Aus
Netzteil nicht
angeschlossen
Schnittstelle ist
kurzgeschlossen oder
überlastet.
B
C
