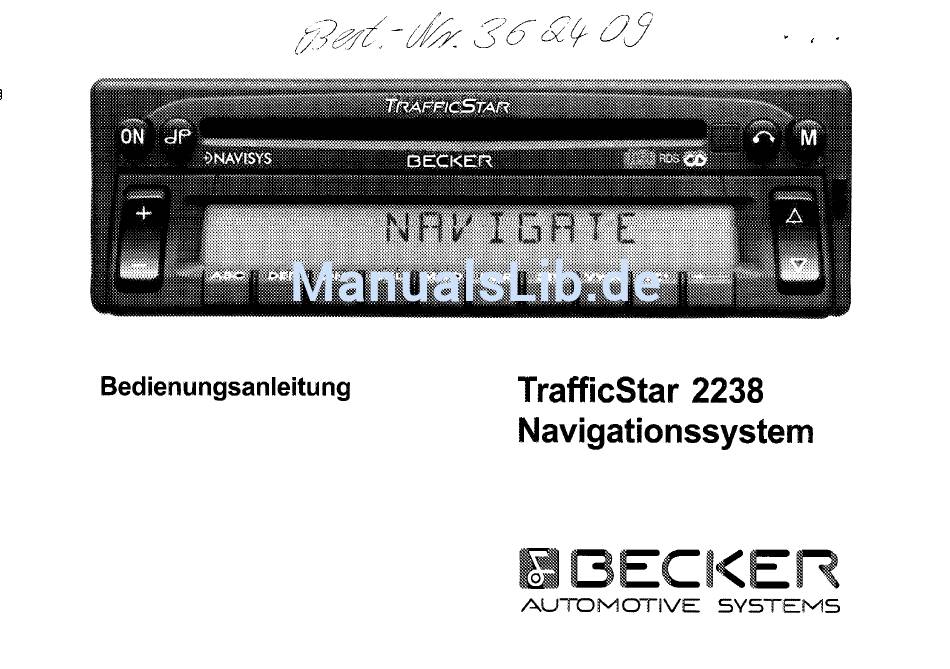

Bedienungsanleitung
TrafficStar 2238
Navigationssystem
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker TrafficStar 2238
Inhaltszusammenfassung für Becker TrafficStar 2238
- Seite 2 Wir bedanken uns für Ihr Vertrauen und gratulieren Ihnen zum Kauf Ihres BECKER Autoradio- und Navigations- gerätes “TrafticStar”. Ihr Autoradio verfügt über eine Reihe von verschiedenen Bedienungsmöglichkeiten. Diese Anleitung soll Ihnen da- bei helfen, sich mit diesen vertraut zu machen. Nützliche Hinweise und eine ausführliche Darstellung der...
-
Seite 3: Sicherheitshinweise
Die Bedienung des Navigationsgerätes nur dann gestattet, wenn dies die Verkehrslage zuläht und Sie absolut sicher sind, da0 Sie selbst, Ihre Mitfahrer oder sonstige Verkehrsteilnehmer nicht gefährdet, behindert oder belästigt werden. Es gelten in jedem Falle die Vorschriften der Straßenverkehrsordnung. Zielorteingaben dürfen nur bei stehendem Fahrzeug vorgenommen werden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Tastenübersicht eindeutiger Eingabe Diebstahlschutz Eingabe der Codenummer unvollständiger Eingabe Mobilfront abnehmen Auswahl von markanten Plätzen (Point of Interest) Allgemeine Bedienung Zielführung aktivieren Ein-Ausschalten Ansagen und Anzeigen während der ZielfIihrung 20 Lautstärke einstellen Wichtige Hinweise fir Ansagen bei Fahr- Klangmenue aktivieren empfehlungen Bässe einstellen Eingabemöglichkeiten während der Orts-... - Seite 5 Titelsprung vorwärts/rückwärts SCAN-Suchlauf Schneller Vor-/Rücklauf Tastenbelegung der Multifunktionstasten Relativzeit, Titelanzahl und Gesamtspielzeit anzeigen Zufallsgenerator (Random Play) einschalten Rundfunkbetrieb Direkte Titelanwahl Betriebsart und Wellenbereich einstellen Temperatur Schutzschaltung Einstellmöglichkeiten für die Senderwahl Automatischer Sendersuchlauf CD-Wechslerbetrieb Betriebsbereitschaft des CD - Wechslers Radio Menü-Mode einstellen CD-Magazin laden/entladen Handabstimmung FM Abspielen von CD’s...
-
Seite 7: Eingabe Der Codenummer
Eingabe der Codenumner Wird das Autoradio von der Stromversorgung getrennt, ist es bei erneutem Anschluß funktionsunfähig. Beim Einschaltendes Gerätes erscheint im Display der Schriftzug CODE, worin der Buchstabe C blinkt. Über die Multifunktionstasten 1-O muß die vierstellige Code-Ziffer eingegeben werden. Beispiel : Code-Nummer 5780 (die Code-Nummer ist aus beiliegender CODE- Code-Nummer mit den Multifunktionstasten eingeben. -
Seite 8: Mobilfront Abnehmen
Wurde eine falsche Code-Nummer eingegeben und bestätigt, zeigt das Display den Schriftzug “CODE”. Nach dreimaliger falscher Codeeingabe zeigt das Display das Gerät für 10 Minuten. Nochmalige 3 Fehleingaben (insgesamt 9 Fehlversuche) erhöhen die Sperrzeit auf 60 Minuten. Weitere 3 Fehleingaben blockieren das Gerät wieder für 60 Minuten. -
Seite 9: Ein-Ausschalten
Ein-/Ausschalten ON-Taste drucken. Weitere Ein-/Ausschaltmöglichkeiten : Über die Zündung. Beim Einschalten über die Zündung muß das Gerät zuvor auch über die Zündung abgeschaltet worden sein. Nach dem Ausschalten über die Zündung kann das Ausschalten innerhalb 3 Sekunden durch Drücken der Taste ON verhindert werden. Hinweis : Das Gerät kann auch ohne Zündung über die ON- Taste eingeschal- tet werden, schaltet jedoch nach 1 Stunde selbstständig aus. -
Seite 10: Bässe Einstellen
Bässe einstellen Klangtaste und danach Multifunktionstaste drucken. Es wird “BASS” und der eingestellte Wert angezeigt. Über beide gewünschte Bässe einstellen. Tasten Mittelstellung: Beide Tasten gleichzeitig drücken. Klangtaste und danach Multifunktionstaste drücken. Es wird “TREIB” und der eingestellte Wert angezeigt. Über beide Tasten gewünschte Höhen einstellen. Mittelstellung: Beide Tasten gleichzeitig drücken. -
Seite 11: Fader (Uberblendregler)
Fader (ÜberbBendregler) Klangtaste und danach Multifunktionstaste drücken. Es wird “FAD” und der eingestellte Wert angezeigt. Über beide Tasten gewünschten Klang einstellen. Mittelstellung: Beide Tasten gleichzeitig drücken. Loudness eiu-/ausschalten Klangtaste und danach Multifunktionstaste drücken. Es wird “EOUD ON” oder im Wechsel ein- oder ausgeschaltet werden. Linear-Einstellung Klangmenü... -
Seite 12: Empfangsoptimierung Einstellen
Empfangsoptimierung einstellen Um empfangsbedingte Störungen und Reflexionen zu unterdrucken, können drei verschiedene Einstellungen zur Empfangsoptimierung eingestellt werden. gewünschte Optimierung einstellen. A-STEREO : Einstellung für Normalbetrieb - d.h. das Gerät schaltet je nach Empfangslage von Stereo auf Mono und zurück (bietet fir fast alle Empfangsgebiete die optimale Einstellung). -
Seite 13: Axxgemeine Erlläuterumg
Ziels und die Route dorthin. Als Navigationshilfen werden u.a. Sterne, markante Punkte, Kompaß und Satelliten eingesetzt. Beim Becker TrafticStar erfolgt die Ortsbestimmung durch den GPS-Empfänger (GPS = GlobalPositioning System). Die Bestimmung der Richtung und Entfernung des Ziels erfolgt mit Hilft einer digitalen Straßenkarte, eines Navigationsrechners und Sensoren. -
Seite 14: Sicherheitshinweise
Sicherheitshinweise Beachten Sie injedem Falle die Vorschriften der Straßenverkehrsordnung (STVO). Verkehrsschilder und örtliche Verkehrsvorschriften sind immer vorrangig zu beachten. Die Verkehrsführung ist ausschließlich auf PKW Fahrzeuge bezogen. Spezielle Fahrempfehlungen und Vorschriften für andere Fahrzeuge (z.B. Nutzfahrzeuge) sind nicht berücksichtigt. Zielorteingaben dürfen nur bei stehendem Fahrzeug vorgenommen werden. Auf der mitgelieferten Navigations-CD befindet sich eine digitalisierte Straßenkar- te. -
Seite 15: Navigation In Betrieb Nehmen
Navigation in Betrieb nehmen Bei Erstinbetriebnahme die Navigations-CD einschieben. Nachdem die Daten geladen sind (Ladezeit ca. 1 Minute), kann die Navigations-CD entnommen werden und das CD-Laufwerk steht zum Abspielen von Audio-CD’s zur Verfügung. Werden keine Audio-CD’s abgespielt, empfehlen wir die Navigations-CD “geparkt” im CD- Laufwerk zu belassen. -
Seite 16: Bestätigung Von Ortsnamen Nach
Multifunktionstaste (GHI) so oft drücken, bis “H” angezeigt wird. Nach ca. 2 Sekunden oder nach dem Drücken einer anderen Multifunktionstaste springt die Eingabemarke zur nächsten Position. Multifunktionstaste (ABC) so oft drücken, bis “A” angezeigt wird. Nach ca. 2 Sekunden oder nach dem Drucken einer anderen Multifunktionstaste springt die Eingabemarke zur nächsten Position. -
Seite 17: Auswald Des Gebiets (Kreis) Bei Namensgleichen Orten
Bestätigung von Ortsnamen Eingabe nach unvol%ständiger Nach Eingabe der ersten Buchstaben die Automatiktaste drücken. Der erste Ortsna- me, auf welchen die Buchstaben zutreffen wird angezeigt. Erneutes Drücken der Automatiktaste blättert die Ortsnamen in alphabetischer Reihenfolge auf-/ oder abwärts durch. Zur Bestätigung des ausgewählten Ortes die Multifunktionstaste (*) drücken, Sind mehrere namensgleiche Orte vorhanden, wird automatisch eine Liste der mög- lichen Gebiete (Landkreise) zur Auswahl angezeigt. -
Seite 18: Ortseingabe Überspringen
Ortseingabe überspringen (zur direkten Straßeneingabe) Werden bei der Aufforderung zur Ortseingabe keine Buchstaben eingegebenund die Automatiktaste gedrückt, erfolgt der direkte Sprung zur Straßeneingabe. Es können Straßen aus der Umgebung eingegeben oder durch erneutes Drucken der Automatik- taste ausgewählt werden. Straßennamen eingeben Die Eingabe der Straßennamen erfolgt entsprechend der Eingabe eines Ortes über die Multifunktionstasten. -
Seite 19: Auswahl Von Markanten Plätzen
Auswahl von markanten Plätzen (Point of Interest) Wird während der Aufforderung zur Straßeneingabe kein Buchstabe eingegeben und die Automatiktaste gedruckt, können markante Plätze wie Bahnhöfe, Flughäfen Zentren usw. durch Drücken der Automatiktaste direkt angewählt werden. Nach den markanten Plätzen werden die Straßennamen in alphabetischer Reihenfolge durch- geblättert. -
Seite 20: Ansagen Und Anzeigen Während Der Zielfiihrung
Ansagen und Anzeigen während der Zie%führung Die relevanten Richtungspfeile während der Zielführung werden in der Mitte des Displays angezeigt. Folgende Ansagen und dazugehörige Anzeigen sind im digitalisierten Gebiet möglich z.B.: Achtung demnächst rechts abbiegen Bitte in 200 m links abbiegen Wenn möglich, bitte wenden Bitte zweite Straße scharf rechts abbiegen... -
Seite 21: Wichtige Hinweise Ftir Ansagen Bei Fahrempfehhmgern
Folgende Ansagen und dazugehörige Anzeigen sind im nicht digitalisierten Gebiet (Offroad) möglich z. B.: Bitte den Kompaßpfeilen folgen (das eingegebene Ziel liegt entgegen der Fahrt- richtung. Bitte den Kompaßpfeilen folgen (das eingegebene Ziel liegt in 38 Kilometern Entfernung (Luftlinie) in angezeigter Himmelsrichtung). Wichtige Hinweise ftir Ansagen bei Fahrempfehhmgern Erfolgen keine Fahrempfehlungen, dem Straßenverlauf oder der Autobahn folgen. -
Seite 22: Eingabemöglichkeiten Während Der Orts
Eingabemöglichkeiten während der Orts- oder Straßeneingabe Lösch-/Korrekturtaste : Multifunktionstaste (+) kurz drücken. Das letzte Zeichen wird gelöscht. Multifunktionstaste (4) lange drucken. Alle Zeichen werden gelöscht. Befindet sich die Eingabemarke am Anfang erfolgt der Rückschritt zum vorherigen Menü- punkt. Klangtaste kurz drucken. Die letzte Ansage zur Bedienung Klangtaste : wird wiederholt. -
Seite 23: Automatisches Ausschalten Der Zielführung
Automatisches Ausschalten der Zielführung Wird die Zielfahrt Rir mehr als 24 Stunden unterbrochen, beendet das Gerät automatisch die Zielführung. Desweiteren wird die Zielführung automatisch ausge- schaltet und “AM ZIEL” angezeigt, sobald das Ziel erreicht worden ist. Zielführung manuell ausschalten Mode-Taste so oft hintereinander drücken, bis “NAVIGATE” angezeigt wird. Bei aktiver Zielfihrung wird im Display “NAV AUS”... -
Seite 24: Automatischer Speicher
Automatischer Speicher Es werden die 48 zuletzt eingegebenen Ziele automatisch gespeichert. Bei weiteren Zielen werden die ersten Zieleingaben aus dem Speicher selbständig gelöscht (“First in first out” Prinzip). Automatischen Speicher abrufen Betriebsart “NAVIGATE” aufrufen und warten, bis “SPElCHER” angezeigt wird. Zur Bestätigung innerhalb 5 Sekunden die Multifunktionstaste (*) drucken. -
Seite 25: Automatischer Speicher Löschen
Automatischen Speicher Iöscben Der automatische Speicher kann gelöscht werden. Dazu Betriebsart “NAVIGATE” aufrufen und warten, bis “SPEICHER” angezeigt wird. Innerhalb 5 Sekunden die Multifunktionstaste (*) drücken. Das zuletzt angewählte Ziel wird angezeigt. Nach kurzer Zeit wird das gewählte Ziel als Laufschrift dargestellt. Multifunktionstaste (+) gedruckt halten, bis “SPEl- CHER LOESCHEN”... -
Seite 26: Ziele Aus Dem Festspeicher
Nach erfolgter Eingabe des Ortsnamens, des Straßennamen und ggf. Gebiet wird das Ziel als Laufschrift dargestellt. Zum Speichern die Multifunktionstaste (l-8) auf welche das Ziel gespeichert werden soll, solange gedruckt halten (ca. 4 Sekunden), bis “NAME” angezeigtwird. Selbstgewählten Namen (maximal 8 Zeichen) Fair den ausgewählten Festspeicher (Stationstaste) eingeben und mit der Automatiktaste bestätigen. -
Seite 27: Aktuelle Fahrempfehlung Abrufen
Aktuelle Fahrempfehlung abrufen Klangtaste während aktiver Zielfihrung drücken. Die aktuelle Fahrempfehlung wird angesagt (z.B. 3 KM der Straße folgen). Xuformationsmenü aufrufen Während aktuellen Fahrempfehlungen können weitere Informationen durch Drük- ken der Automatiktaste abgerufen werden. Dies sind die Straße, in welche die aktu- elle Fahrempfehlung führt (Anzeige11 . -
Seite 28: Lautstärke F%R Navigationsansagen Einstellen
kautstärke für Navigationsansagen einstellen Die Lautstärke der Navigationsansagen kann individuell eingestellt werden. Dazu die Lautstarke während einer Fahrempfehlung wie gewünscht einstellen. Die Lautstärkeanhebung wird automatisch abgespeichert. Konfigurationsmenü aufrufen Über das Konfigurationsmenü können Grundeinstellungen für das Navigations- system vorgegeben oder abgerufen werden. taste drucken. -
Seite 29: Stimme Ändem
Stimme ändern Es kann zwischen einer männlichen und einer weiblichen Stimme für die Ansagen ausgewählt werden, STIMME durch Automatiktaste einstellen und mit Multi- funktionstaste (*) bestätigen. Es wird die aktuell eingestellte Stimme angezeigt. Durch Drücken der Automatiktaste kann zwischen männlicher und weiblicher An- sagestimme umgeschaltet werden. -
Seite 30: Uhrzeit Einstellen
Es wird der aktuelle Status (AN/AUS) angezeigt. Durch Drücken der Automatiktaste kann zwischen AN und AUS umgeschaltet werden. Zum Speichern der Einstellung die Multifunktionstaste (*) gedruckt halten, bis “OK” angezeigt wird. Uhrzeit einstellen Aufgrund zeitabhängiger Verkehrsführungen muß die korrekte Ortszeit eingegeben werden (z.B. -
Seite 31: Systemdaten Auslesen
Zum Speichern der Einstellung die Multifunktionstaste (*) gedruckt halten bis “OK” angezeigt wird. Systemdateu auslesen (für Servicezwecke) SYSTEM durch Automatiktaste anwählen und mit Multifunktionstaste (*) bestäti- gen. Es wird die aktuelle Softwareversion des Geräts angezeigt (nur zur Information). Standort eingeben Wird das Kraftfahrzeug z.B. -
Seite 32: Kalibrierungsstatus Auslesen
durch Automatiktaste einstellen, und mit Multifunktionstaste (*) bestätigen. Es wird der aktuelle Kalibrierstatus des Geräts eingezeigt. Tastenbelegung der IVhiltifumktionstasten Taste zugeordnete Buchstaben A, B, C, AE Taste zugeordnete Buchstaben D, E, F, EI, ER Taste zugeordnete Buchstaben Taste zugeordnete Buchstaben Taste zugeordnete Buchstaben M, N, 0, OE... -
Seite 33: Betriebsart Und Wellenbereich Einstellen
Betriebsart Mode-Taste drucken. Es können die Wellenbereiche FM, AM, LW und die Betriebs- arten Navigation, CD und CD-Wechsler (bei angeschlossenem CD-Wechsler) eingestellt werden. Dazu dieMode-Taste so oft hintereinander drucken, bis die gewünschte Betriebsart eingestellt ist. Folgende Frequenzen können eingestellt werden: Frequenzbereich: Mittelwelle Frequenzbereich:... -
Seite 34: Automatischer Sendersuchlauf
Automatischer Sendersuchlauf Automatiktaste drucken. Das Radio sucht Empfangsfrequenzen in aufsteigender oder abfallender Frequenzfolge für den eingestellten Wellenbereich. Hinweis : Während des Suchlaufes wird die Frequenz angezeigt. Nach dem Such- laufstop werden die Sender auf RDS-Kriterien überprüft und ggf. mit dem Senderkürzel angezeigt. Die Suchlaufautomatik arbeitet auf der empfindlichen Suchlaufstellung. -
Seite 35: Radio-Menü Mode Einsdaten
Hinweis : Bei Wellenbereich FM wird ein Frequenzsuchlauf gestartet. Wird beim Frequenzsuchlauf die Scan-Funktion abgebrochen, versucht das Gerät die eingestellte Frequenz einer Sendeanstalt zuzuordnen. Sendeanstalten werden dabei identifiziert und angezeigt. Radio-Menü Mode einsdAten Multifunktionstaste drucken. Der Radio-Menü Mode wird eingeschaltet und angezeigt. Wird innerhalb der nächsten 8 Sekunden keine Taste gedruckt, schaltet das Gerät auf die Stationstasten-Ebene zurück. -
Seite 36: Direkte Frequenzeingabe Bei Allen Wellenbereichen
Radio-Menü Mode einschalten und Multifunktionstaste drücken. Der Programm- Typ des eingestellten Senders wird angezeigt (z. B. POP M = Popmusik). Hat der eingestellte Sender keine PTY-Kennung erscheint NO P’FY. Wird innerhalb 10 Sekunden nach einer PTY-Anzeige die Automatiktaste gedruckt, werden weitere Sender mit demselben PTY gesucht. Mit den Multifunktionstasten den gewünschten PTY-Code vorwählen. -
Seite 37: Sender Abrufedspeichern Am (Mw, Lw)
Sender abrufedspeichern AM (MW, LW) Abrufen : Multifunktionstaste drücken. Der gespeicherte Sender wird aufgerufen. Abspeichern : Es lassen sich jeweils 8 Sender auf Stationstasten speichern. Ge- wünschten Sender suchen und die Stationstaste solange drucken, (länger 2 Sekun- den) bis die Stationstastennummer angezeigt wird. Sender abrufen/speichern FM Abrufen : Multifunktionstaste drücken. -
Seite 38: Fixbetrieb Einschalten (Frequenz Fixieren)
Hinweis : Bei Aufruf von Stationstasten, auf denen Programme gespeichert sind, wird Autobest (automatische Auswertung für beste Frequenz) durchge- Kann keine Identifizierung erfolgen, wird f?ir ca. 2 Sekunden durch Querstriche dargestellt, daß das Programm nicht identifizierbar ist. Die alte Frequenz bleibt erhalten. -
Seite 39: Autostore Einschalten
Autostore einschalten (FM) - siehe auch Seite 54 Radio-Menü-Mode einschalten. DanachMultifunktionstaste (AS) gedruckt halten, bis “AS--SEEK” erscheint. Solange der Schriftzug AS--SEEK erscheint, wird ein Such- und Speichervorgang durchgeführt. Die Autostorefunktion legt die 8 am besten empfangbaren Frequenzen nach Reihenfolge ihrer Qualität auf die Stations- tasten ab. - Seite 40 Durch Drücken der Multifunktionstaste (RP) wird die Regionalisierung abgeschal- tet. Wm Display erlischt das Kürzel “RP”. Die RDS-Autobestfunktion erfolgt überregional. Xn diesem Zustand kann es vor- kommen, daß ein Umschalten zwischen verschiedenen Regionalscndem erfolgt. Tritt diese Erscheinung auf, muß wieder auf Regionalbetrieb geschaltet werden.
-
Seite 41: Verkehrsfunk Tp (Traffit Program)
Das Verkehrsfunksystem bietet den Vorteil, daß Sie CD bzw. FM-Rundfunksender (die keine spezielle VK-Sender sind) einschalten, und trotzdem aktuelle Verkehrsfunk- nachrichten empfangen und hören können. Hierzu müssen Sie unbedingt einen Verkehrsfunk- bzw. EON-Sender im Wellenbereich FM eingestellt und den Ver- kehrsfunk aktiviert haben. -
Seite 42: Durchsagebereitschaftein-/Ausschalten
Durchsagebereitschaft ein-/ausschalten Soll der gewählte Verkehrsfunksender bei Verkehrsfunkdurchsagen den CD-Be- trieb unterbrechen, muß die Multifunktionstaste (TP) so lange gedrückt werden, bis das Kürzel invers dargestellt wird. “TP” Wird keine VK-Durchsage gewünscht, muß die Multifunktionstaste (TP) so lange gedruckt werden, bis die inverse Darstellung des Kürzels “TP”... -
Seite 43: Te%Efonstummschaxtung
Lautstärkewippe wird die Stummschaltung aufgehoben. Beachten : Wird das Gerät im stummgeschalteten Zustand ausgeschaltet, so wird der eingestellte Verkehrsfunksender nach dem erneuten Ein- schalten für ca. 20 Sekunden angespielt, danach schaltet das Gerät wieder stumm. Falls im Fahrzeug eine Telefonanlage installiert und die Stummschaltleitung des Autotelefons am Autoradio angeschlossen ist, wird das Autoradio nach Aufbau eines Telefongespräches stummgeschaltet. -
Seite 44: Hinweise Zur Compact-Disc(Cd)
Hinweise zur Compact Disc (CD) Bei verschmutzter CD kann es zu Tonaussetzern kommen. Um optimalen Klang zu gewährleisten, beachten sie folgendes: Fassen Sie die CD stets nur an den Kanten an. Berühren Sie nie die Platten- oberfläche und halten Sie sie sauber. Kleben Sie nichts auf die CD. -
Seite 45: Ausschub Der Compact-Disk (Cd)
Ausschubtaste drücken. Die CD wird ausgeschoben. Das Gerät schaltet automatisch auf Rundfunkbetrieb um. Im ausgeschalteten Zustand und im CODE-Modus ist ein Beachten : Beim Ausschalten des Gerätes wird die CD nicht ausgeschoben, sie verbleibt im CD-Schacht. Titelsprung vorwärts : Die Automatiktaste oben drucken. Titelsprung rückwärts : Die Automatiktaste unten drucken. -
Seite 46: Schnebler Vor-/Rückxauf
Durch Drucken der Multifunktionstaste wird der schnelle Vorlauf (hörbar), oder schnelle Rücklauf (hörbar) aktiviert. Es wird die Relativzeit angezeigt. Durch Loslassen der Multifunktionstaste wird der schnelle Vor-/Rücklaufbeendet. Die Relativzeit wird noch weitere 8 Sekunden angezeigt. Relativzeit, Titelanzahl und Gesamtspielzeit anzeigen Durch Drücken der Multifunktionstaste (T) wird für ca. - Seite 47 Direkte Titelanwahil Nach Drücken der Multifunktionstaste (*) schaltet das Gerät in den Auswahl Mode. Es werden die Ziffern 1 - 0 und “TRACK _ _” dargestellt. Mit Hilfe der Multi- funktionstasten (1-O) kann ein Titel direkt angewählt werden. Wird ca. 8 Sekunden keine Taste betätigt, schaltet das Gerät in den CD-Menü...
-
Seite 48: Betriebsbereitschaft Des Cd-Wechsxers
Betriebsbereitschaft des CD-WechsXers Ist an das Autoradio ein CD-Wechsler angeschlossen so ist dieser betriebsbereit, sobald er mit dem gefillten CD-Magazin geladen ist. Beachten Sie unbedingt die korrekte Einschublage. Schließen Sie die Schiebetür nachdem das Magazin einge- schoben ist. Die weitere Bedienung ist über die Bedienfront des Autoradios möglich. CD-Magazin %aden/entladen Zum Entnehmen des CD-Magazins Schiebetür am Wechsler nach rechts schieben und Auswurftaste drücken. -
Seite 49: Titelsprung Vorwärts/Rückwärts
Abspielen von CD’s Mode-Taste sooft drücken bis der CD-Wechslerbetrieb eingeschaltet ist. Die zuletzt gehörte CD wird an der Stelle angespielt, an der sie vor dem Abschalten verlassen wurde. Abgelegte CD’s können über die Multifunktionstasten (CD- +)angewählt werden. Während der Anwählzeit wird “CD LOADXNG”angezeigt. Anschließend wird die Magazinfachnummer der angewählten CD angezeigt, und die Nummer des laufen- den Titels. -
Seite 50: Benutzermenü Aufrufen/Verlassen
Benutzermenü aufrufenkerlassen Folgende Grundeinstellungen können individuell eingestellt werden : Kontrast C O N T R A S T - C D C - T Y P E - Umschaltung 6/10 fach CD-Wechsler Beleuchtungsfarbe Zum Aufrufen des Benutzermenüs muß nach Einschalten des Gerätes die Multi- funktionstaste (*) innerhalb 8 Sekunden, länger als 2 Sekunden gedruckt werden. -
Seite 51: Umscitraltung 6/Lo Fach Cd-Wechsler
Wird “CDC--TYPE” nach Aufrufen des Benutzermenüs angewählt, kann mit den Multifunktionstasten zwischen 6- und lO-fach CD-Wechsler gewählt werden. Zum Abspeichern der Einstellung Multifunktionstaste (AS) drücken. Kontrast einstellen Wird “CONTRAST” nach Aufrufen des Benutzermenüs angewählt, kann mit den Multifunktionstasten zwischen den KontraststufenMIDDEl oderHIGH gewählt werden. - Seite 52 keine Lautstärkeanhebung Es entsprechen: GAL 0 G A L 1 Lautstärkeanhebung setzt bei niedriger Ge- schwindigkeit ein Lautstärkeanhebung setzt bei hoher GAL 15 Geschwindigkeit ein Zum Abspeichern der Einstellung Multifunktionstaste (AS) drucken. Hinweis: Die werksseitige Einstellung ist GAL 0. Beginnen Sie mit der individu- ellen Abstimmung auf Ihr Fahrzeug mit der Einstellung GAL 1.
- Seite 53 Kammer C Kammer A Kammer A NF Masse 4 LineOut vorne links Si na1 vom uckfahrschemwerfer 3 Te efon-Stummschaltung LineOut vorne rechts 4 Dauerplus (Klemme 30) 6 Steuerausgang f?ir Soundverstärker 5 Steuerausgang für AutomatikantenneNerstärker 6 Nicht belegt Kammer C2 7 Geschaltetes Plus Klemme 15) 7 Steuerleitung für CD-Wechsler 8 Masse (Klemme 3 )
-
Seite 54: Autobest
Autobest Aus den angebotenen Alternativfrequenzen sucht das Autoradio durch eine automa- tische Bestauswertung (Auto-Best) die beste Frequenz zu dem eingestellten Pro- gramm. Läßt die Empfangsqualität nach, erfolgt eine automatische Auswertung. Während dieser Auswertung kann es vorkommen, daß das Gerät kurzzeitig stumm- schaltet. -
Seite 55: Menüs
Menüs Klangmenü Radiomenü FM Stationstastenmenü Navigationsmenü CD-Menü EON (Enhanced Other Network) Bei EON (Enhanced Other Network) handelt es sich um unhörbare Informationen, die innerhalb des RDS-Datensignals übertragen werden. Das EON Verkehrsfunk- system besteht im wesentlichen darin, auch aktuelle Verkehrsfunkdurchsagen aus Programmen zu hören, die momentan nicht eingestellt sind, aber zu der eingestellten Programmkette gehören. -
Seite 56: Pty (Program Type)
RM-System Dieses Autoradio bietet die Möglichkeit, im UKW-Bereich RDS-Signale (RDS=Radio-Daten-System) zu empfangen. RDS ist ein Verfahren, unhörbare Zusatzinformationen im UKW - Hörrundfunkbereich zu übertragen. Das heißt, daß die Sendeanstalt Informationen übermittelt, anhand derer das Autoradio eine Aus- wertung vornehmen kann. PTY (Program Type) Über den PTY - Code ist es möglich, bestimmte Programm Typen wie z.B. -
Seite 57: Merkblatt
Merkblatt Sehr geehrter Rundfunkteilnehmer ! Dieser Rundfunkempfänger darf gemäß gültiger EG-Richtlinien von jedermann betrieben werden. Dieses Gerät entspricht den zur Zeit geltenden europäischen bzw. harmonisierten nationalen Normen. Die Kennzeichnung bietet Ihnen die Gewähr, daß die für das Gerät geltenden Spezifikationen der elektromagnetischen Verträglichkeit eingehalten werden. -
Seite 58: Wichtige Hinweise
Wichtige Hinweise! Die aufgeführten Punkte sind detailliert in der Einbauanleitung beschrieben. -
Seite 59: Anschlußschema Des Navigations-Systems
A U T O M O T I V E S Y S T E M S Verwendete Symbole Sicherheits-und Installationshinweise Anschlußschema des Navigations-Systems Einbau des. GPS-Empfingers Anschluß des Rückfahrsignals Anschluß des Geschwindigkeitsignals (TachometeriTachowelle) GPS-Standorteingabe (lnitialisierung des GPS-Empfängers) Service-Mode Erstkalibrierung Anschlüsse 1. - Seite 60 A U T O M O T I V E S V S T E M S 4. Einbau des GPS-Empfängers Einbauort (außerhalb des Fahrzeugs) - bevorzugter Einbauort GPS-Empfänger auf der hinteren Dachfläche, dem Heck oder der Motorhaube des Fahrzeugs befestigen. (Installation auf dem Kof- ferraumdeckel vermeiden - Erschütterungen beim Zuschlagen).
-
Seite 61: Anschluss Des Geschwindigkeitssignals (Gal) Vom Tachometer/Tachowelle
A U T O M O T I V E S V S T E M S 6. Anschluss des Geschwindigkeitssignals (GAL) vom Tachometer/Tachowelle Elektronischer Tachometer Signal vom Tachometer abnehmen, verlängern und mit Kammer A GAL Signal Pin 1 verbinden. gung des DIN-ISO Steckers kann je nach Fahrzeugtyp variieren. - Seite 62 T O M O T I V E Die Installation ist Fahrzeugunabhängig dargestellt. Zusätzlich zum Geber werden fokende VDO-Uninversalteile benötigt : 1040 1300025 (VDO Teilenummer) 2 x Rändelmutter 1040 1000003 (VDO Teilenummer) 2 x Schlauchhülse 1040 1000031 (VDO Teilenummer) 2 s Mitnehmer 1040 1000049 (VDO Teilenummer) 2 x Anlaufscheibe...
-
Seite 63: Einbau Des Geräts
A U T O M O T I V E 7. Einbau/Ausbau und Erstinbetriebnahme des TrafficStars Einbau des Geräts Einbaurahmen in den Einbauschacht des Fahrzeugs einsetzen. Schrankklappen des Einbaurahmens so verbiegen, daß ein fester Sitz Elektrische Anschlüsse herstellen und das Gerat in den Einbaurahmen einschieben. -
Seite 64: Initialisierung Des Gps-Empfängers
A U T O M O T I V E Folgende Punkte können abgerufen werden : MODUL-T SPRACH-T GAL-TEST Ein Prüfprogramm testet automatisch die internen Komponenten des Navigationssystems. Menüpunkt MODUL-T durch Automatiktaste arn\4hlen und mit Multifunktionstaste (*) bestätigen. Nach erfolgreichem Test erscheint “MODUL OK”. Durch Drücken der Multifunktionstaste (c)erfolgt der Rücksprung zum Menüpunkt MODm-T. - Seite 65 Standort eingeben, (detaillierte Beschreibung siehe “Ort eingeben” in der Bedienungsanleitung Seite 15) und und mit Automatiktaste auswählen. Auswahl mitMultifunktionstaste (*) bestätigen. Straße eingeben und mit Automatiktaste auswählen. Auswahl mit eingegeben werden. ggf. Gebiet eingeben und mit Automatiktaste auswählen. Auswahl Nach Eingabe wird der Standort durchgestrollt und angezeigt. Multifunktionstaste (*) gedruckt halten, bis die Aufforderung NACH 1 MINUTE WTEDERETNSCHALTEN”angezeigt wird.
-
Seite 66: Anschlüsse
A U T O M O T I V E RUNG GELÖSCHT” angezeigt wird. Führen Sie nun unklingt eine ERSTKALIRRIERUNG durch ! Nach Erstinbetriebnahme ist eine Kalibrierungsfahrt notwxndig. Dabei werden automa- tisch das Tachometersignal (GAL) an fahrzeugspezifische Daten und die im Gerät befindlichen Gyro-Sensoren an die Gerateeinbaulage angepasst.
