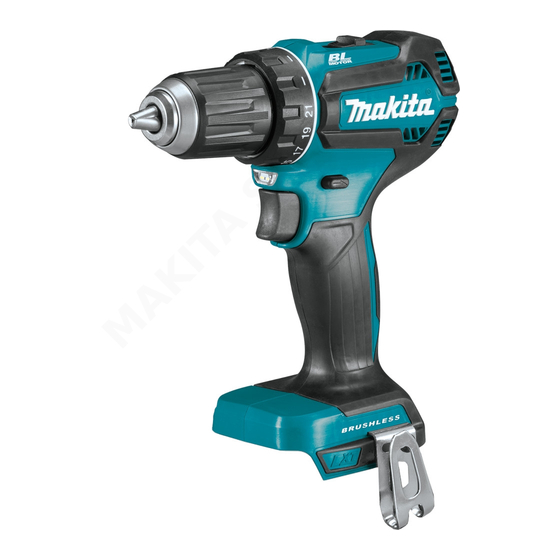

Makita DDF485 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für DDF485:
- Betriebsanleitung (73 Seiten) ,
- Betriebsanleitung (64 Seiten) ,
- Betriebsanleitung (53 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Cordless Driver Drill
EN
Perceuse-Visseuse sans Fil
FR
Akku-Bohrschrauber
DE
IT
Trapano avvitatore a batteria
Accuschroefboormachine
NL
Atornillador Taladro
ES
Inalámbrico
Parafusadeira/Furadeira a
PT
Bateria
Akku skrue-/boremaskine
DA
Δραπανοκατσάβιδο
EL
μπαταρίας
Akülü Matkap Tornavida
TR
DDF485
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
BETRIEBSANLEITUNG
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING
MANUAL DE
INSTRUCCIONES
MANUAL DE INSTRUÇÕES
BRUGSANVISNING
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
KULLANMA KILAVUZU
4
9
15
21
27
33
39
45
50
56
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Makita DDF485
Inhaltszusammenfassung für Makita DDF485
- Seite 1 Perceuse-Visseuse sans Fil MANUEL D’INSTRUCTIONS Akku-Bohrschrauber BETRIEBSANLEITUNG Trapano avvitatore a batteria ISTRUZIONI PER L’USO Accuschroefboormachine GEBRUIKSAANWIJZING Atornillador Taladro MANUAL DE Inalámbrico INSTRUCCIONES Parafusadeira/Furadeira a MANUAL DE INSTRUÇÕES Bateria Akku skrue-/boremaskine BRUGSANVISNING Δραπανοκατσάβιδο ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ μπαταρίας Akülü Matkap Tornavida KULLANMA KILAVUZU DDF485...
- Seite 2 Fig.1 Fig.5 Fig.2 Fig.6 Fig.3 Fig.7 Fig.4 Fig.8...
- Seite 3 Fig.9 Fig.10 Fig.11 Fig.12...
-
Seite 4: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: DDF485 Drilling capacities Steel 13 mm Wood 38 mm Fastening capacities Wood screw 6 mm x 75 mm Machine screw No load speed High (2) 0 - 1,900 min Low (1) 0 - 500 min... - Seite 5 SAVE THESE INSTRUCTIONS. SAVE THESE INSTRUCTIONS. CAUTION: Only use genuine Makita batteries. WARNING: DO NOT let comfort or familiarity Use of non-genuine Makita batteries, or batteries that with product (gained from repeated use) replace have been altered, may result in the battery bursting strict adherence to safety rules for the subject causing fires, personal injury and damage. It will...
-
