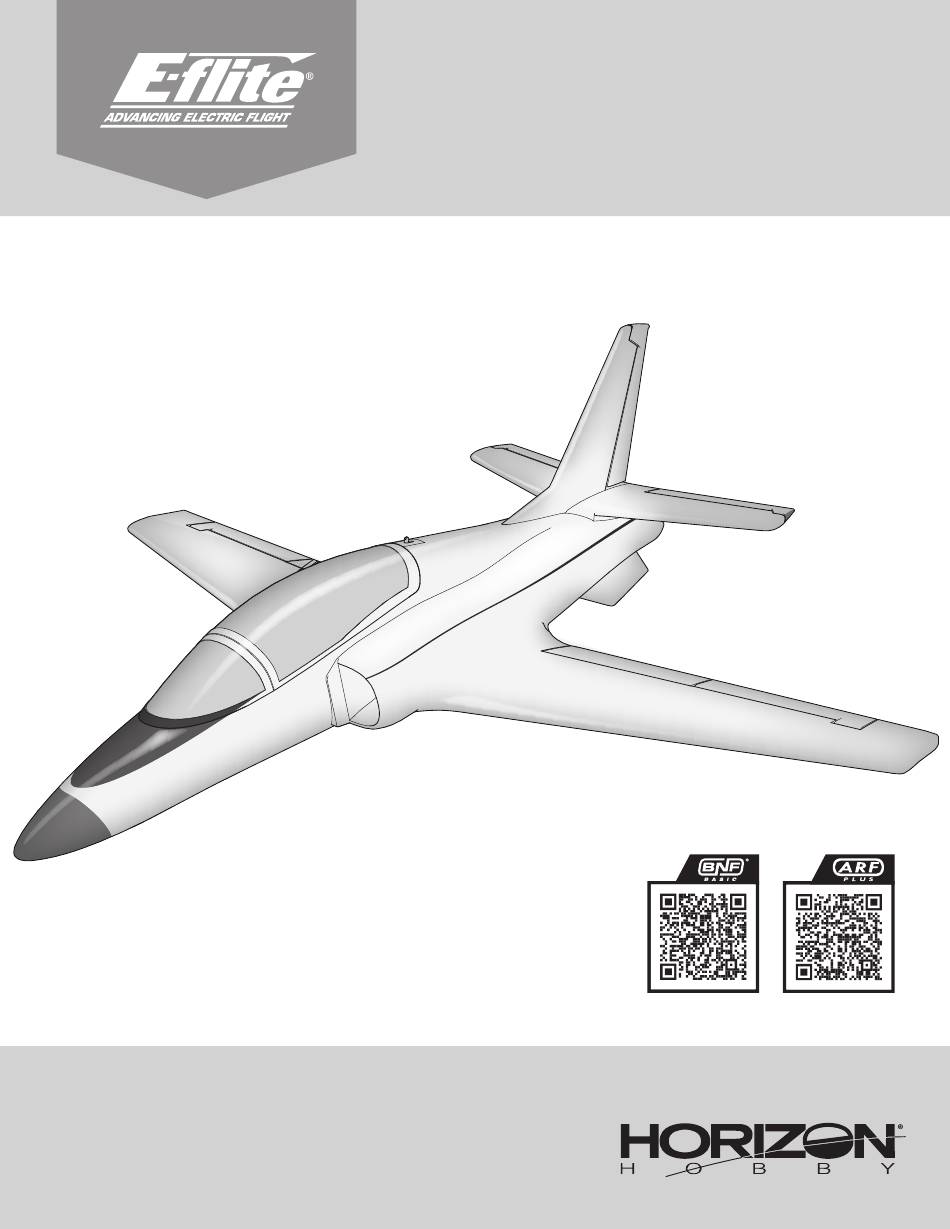

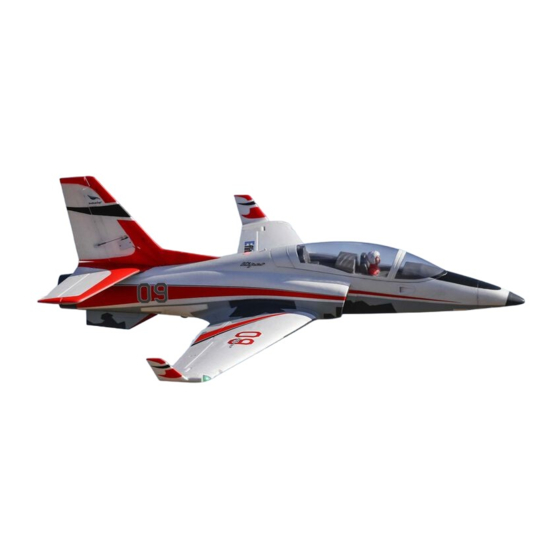

Viper 90mm EDF
Scan the QR code and select the Manuals and Support quick links from
the product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite
die Quicklinks Handbücher und Unterstützung, um die aktuellsten
Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support
sur la page du produit pour obtenir les informations les plus récentes
sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto
EFL17750
dalla pagina del prodotto per le informazioni manuali più aggiornate.
EFL17770
Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby e-flite Viper 90mm EDF
Inhaltszusammenfassung für Horizon Hobby e-flite Viper 90mm EDF
- Seite 1 Viper 90mm EDF Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Sicherheitshinweise Und Warnungen
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. -
Seite 3: Inhaltsverzeichnis
Packungsinhalt Schnellstartanleitung Zum Einstellen Ihres Senders Senderkonfiguration benutzen Sie das Setup Diagramm Niedrige Ge- Hohe Ge- schwindigkeit schwindigkeit Querruder: p = 11mm p = 16mm Gemessen am q = 11mm q = 16mm Innenbordende Duale Höhenruder: Geschwindigkeit p = 10mm p = 14mm Gemessen am q = 10mm... -
Seite 4: Safe Select-Technologie (Bnf Basic)
SAFE Select-Technologie (BNF Basic) Die BNF Basic-Version dieses Flugzeugs verfügt über die SAFE Select-Technologie, während des Bindevorgangs aktiviert oder deaktiviert, oder es kann über die die im Flug einen zusätzlichen Schutz bietet. Verwenden Sie die folgenden Anweisun- Vorwärtsprogrammierung aktiviert werden. Die AS3X-Technologie bleibt zu jeder gen, um das SAFE Select-System zu aktivieren und einem Switch zuzuweisen. -
Seite 5: Montage Der Stabilisierungsflosse
Montage der Stabilisierungsflosse 1. Setzen Sie die link stabilisierungsflosse in den Rumpf ein und schieben Sie sie zur Sicherung nach hinten. TIPP: Die graue Seite sollte nach innen und die detaillierte Seite nach außen zeigen. 2. Setzen Sie die rechte stabilisierungsflosse in den Rumpf ein und schieben Sie sie zur Sicherung nach hinten. -
Seite 6: Einbau Des Empfängers (Arf Plus)
Einbau des Empfängers (ARF Plus) Der Spektrum AR637T Empfänger wird für dieses Flugzeug empfohlen. Wird ein anderer Empfänger montiert, sicherstellen, dass es sich dabei mindestens um einen Full-Range 6-Kanal-(Sport-) Empfänger handelt. Zur korrekten Montage und Bedienung, siehe Empfängeranleitung. Installation (Abbildung AR637T) 1. -
Seite 7: Montage Des Akkus Und Aktivierung Des Geschwindigkeitsreglers
Montage des Akkus und Aktivierung des Geschwindigkeitsreglers Wahl des Akkus Es wird ein 6S 4000–7000mAh LiPo-Akku benötigt. Empfohlen wird der Spektrum 5000 mAh 6S 22,2 V 30C LiPo-Akku (SPMX50006S30). Siehe Optionale Teileliste zu weiteren empfohlenen Akkus. Wird ein anderer als die aufgeführten Akkus ver- wendet, dann sollte der Akku in Leistung, Abmessungen und Gewicht dem Spekt- rum Li-Po-Akkupack entsprechen, damit er in den Rumpf passt. -
Seite 8: Failsafe Und Allgemeine Tipps Für Die Binding
Failsafe und allgemeine Tipps für die Binding • Der mitgelieferte Sender wurde speziell für den Betrieb dieses Fluggeräts • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen für programmiert. Nach dem Austausch des Empfängers sind die Anweisungen zur den Empfänger bei, bis eine neue Bindung erfolgt. ordnungsgemäßen Einrichtung dem Empfängerhandbuch zu entnehmen. -
Seite 9: Schalterbelegung Von Safe Select
Schalterbelegung von SAFE Select Die SAFE Select-Technologie kann jedem offenen Schalter (2 oder 3 Position) Zuweisen eines Schalters Mode 1 and 2 transmitters zugewiesen werden, der einen Sender (5–9) auf dem Sender steuert. Nach dem 1. Das Fluggerät für die Wahl Zuweisen zu einer Taste verfügt das eingeschaltete SAFE Select über die Flexibilität des eingeschalteten SAFE zur Wahl der SAFE-Technologie oder dem AS3X-Modus während des Flugs. -
Seite 10: Steuerrichtungstests
Steuerrichtungstests Den Sender einschalten und den Akku anschließen. Den Sender zum Steuern Querruder-Hebel der Querruder- und Höhenrudersteuerungen verwenden. Beim Prüfen der Steuerungsrichtungen das Fluggerät von hinten ansehen. Querruder 1. Den Querruder-Hebel nach links bewegen. Das rechte Querruder sollte sich nach unten und das linke Querruder nach oben bewegen, sodass sich das Fluggerät nach links neigt. -
Seite 11: Duale Geschwindigkeiten Und Ruderausschlag
Duale Geschwindigkeiten und Ruderausschlag Den Sender programmieren, um die Geschwindigkeiten und Ruderausschläge Niedrige Geschwindigkeit Hohe Geschwindigkeit entsprechend dem Erfahrungsstand einzurichten. Diese Werte wurden getestet und 11mm (7/16") p 16mm (5/8") p sind ein guter Ausgangspunkt, um einen erfolgreichen ersten Flug durchzuführen. Querruder 11mm (7/16") q 16mm (5/8") q... -
Seite 12: Flugtipps Und Reparaturen
Flugtipps und Reparaturen Vor der Wahl des Flugstandorts die örtlichen Gesetze und Verordnungen konsultieren. Bei der Landung im Gras sollte am besten nach der Landung und während des Rol- lens das Höhenruder vollständig oben sein, um ein Vornüberkippen zu verhindern. Erste Schritte HINWEIS: Steht ein Absturz unmittelbar bevor, die Gaszufuhr senken und kom- Vor dem Fliegen einen Reichweitentest für das Funksystem durchführen. -
Seite 13: Installation Des Stromsystem Und Bedienung
Installation des Stromsystem und Bedienung Installieren des Stromversorgungssystems (ARF Plus) Die empfohlenen Bauteile des Power Systems werden in der Spezifikationstabelle am Anfang dieses Handbuchs aufgeführt. 1. Die zwei Schrauben von der Abdeckung der Gebläseeinheit entfernen und die Abdeckung aus dem Rumpf ziehen. 2. -
Seite 14: As3X Fehlerbehebung
AS3X Fehlerbehebung Problem Mögliche Ursache Lösung Beschädigter Propeller oder Spinner Propeller oder Spinner ersetzen Propeller im Ungleichgewicht Propeller ausbalancieren Motorvibrationen Bauteile ersetzen oder alle Bauteile korrekt ausrichten und Befestiger festziehen, je nach Bedarf Oszillation Loser Empfänger Empfänger im Rumpf ausrichten und sichern Lose Flugzeugsteuerungen Bauteile (Servo, Arm, Gestänge, Horn und Steueroberfläche) festziehen oder anderweitig sichern Verschlissene Bauteile... -
Seite 15: Ersatzteile
Ersatzteile Teilenummer Beschreibung Teilenummer Beschreibung EFL17774 Tragflächen Linker: Viper 90 mm EDF EFL17791 Beleuchtungssatz: Viper 90 mm EDF EFL17776 Tragflächen Rechter: Viper 90 mm EDF EFL17792 Pilot: Viper 90 mm EDF EFL17777 Rumpf: Viper 90 mm EDF EFLA9012DF 90 mm EDF Impeller-Einheit EFL17778 Seitenleitwerk: Viper 90 mm EDF EFLA9012H... -
Seite 16: Haftungsbeschränkung
Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. wurden aus. Kostenpflichtige Reparaturen—Liegt eine kostenpflichtige Reparatur vor, erstel- Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen... -
Seite 17: Garantie Und Service Kontaktinformationen
Adresse Horizon Technischer Service service@horizonhobby.de Hanskampring 9 Europäische Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union WEEE-HINWEIS: EU Konformitätserklärung EFL Smart Viper ARF (EFL17770): Horizon LLC erklärt hiermit, dass Dieses Gerät ist gemäß... - Seite 18 E-flite, AS3X, DSM, DSM2, DSMX, EC5, IC5, Avian, Spektrum Airware, Bind-N-Fly, BNF, the Bind-N-Fly logo, SAFE, the SAFE logo, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
