Stromeinstellungen

Maximale Stromeinstellung

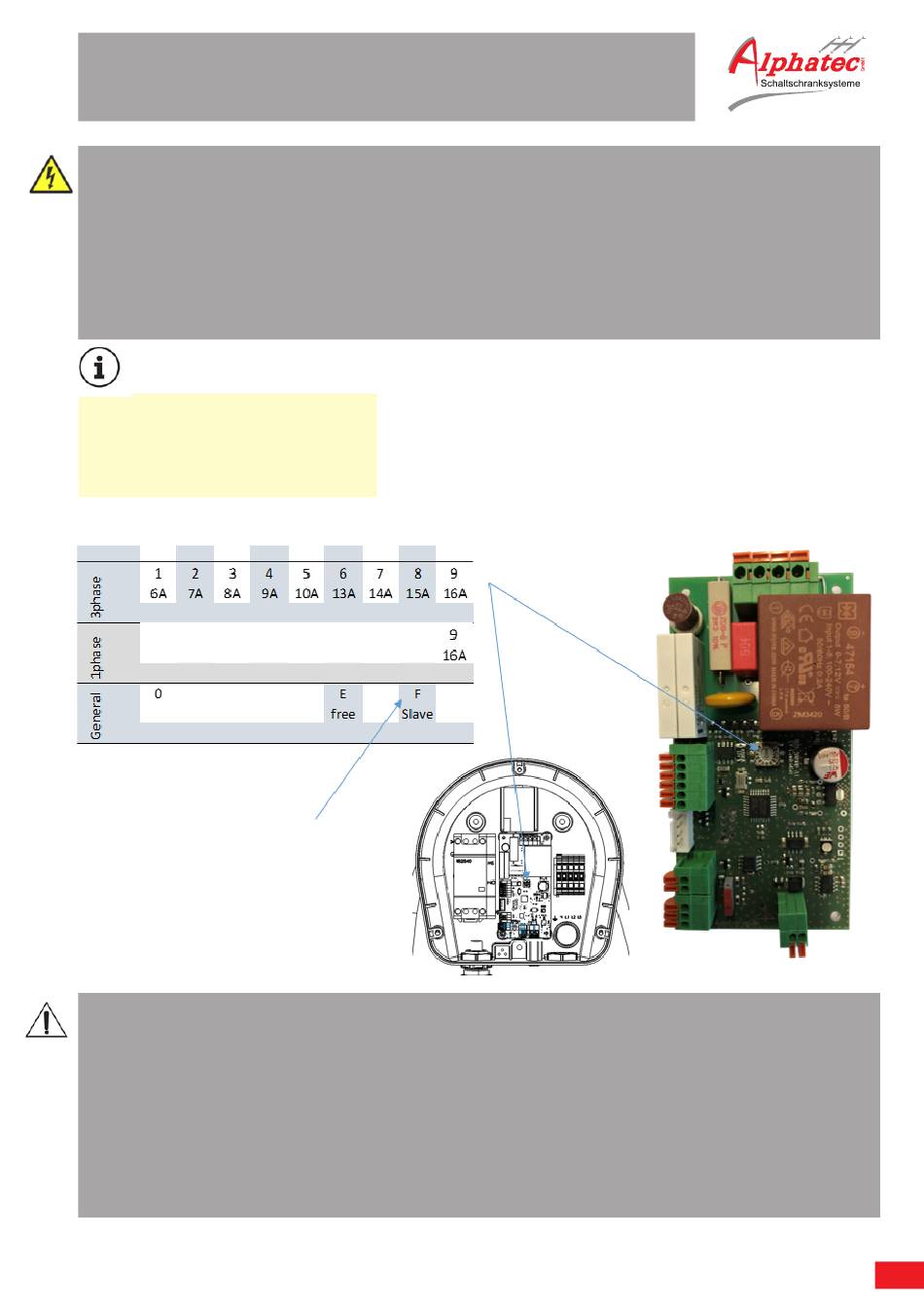

Der maximale Ladestrom kann von einer qualifizierten Elektrofachkraft mit dem Drehcodierschalter eingestellt
werden. Drehen Sie dafür den Drehcordierschalter wie auf der Tabelle beschrieben.
Der maximale Strom beeinflusst das Ladeverhalten.
LED-Anzeige bei Startsequenz (wieder-
herstellen der Stromversorgung):
Lange und kurze Blinkzeichen geben
die eingestellte Amperezahl an (l=lang &
k=kurz).
Blinkzeichen 7xk 8xk 9xk
„F" = Nachfolger. Bedeutet, dass die
angeschlossene zweite Platine den ma-
ximalen Strom für beide Controller liefert.
Der Strom wird geteilt, wenn beide Lade-
geräte laden.
• Stellen Sie sicher, dass die Stromversorgung unterbrochen ist
• Drehen Sie den Drehschalter mit einem kleinen Schraubendreher in die richtige Position (siehe Tab.)
• Schließen Sie den Deckel
• Schalten Sie die Stromversorgung ein. Die Einstellungen sind nach dem Neustart des Ladegeräts nach dem
Ausschalten aktiv
• Schließen Sie das Ladegerät an den Testsimulator oder an ein Auto an, das den Strom während des Lade-
vorgangs anzeigt
• Steuern Sie die Einstellungen mit dem realen Strom
1xl 1xl, 3xk 1xl, 4xk 1xl, 5xk 1xl, 6xk 1xl, 8xk
