quadient AS-3060 Bedienungsanleitung

quadient AS-3060 Bedienungsanleitung

Direktadressierer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
AS-3060
Direktadressierer

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für quadient AS-3060

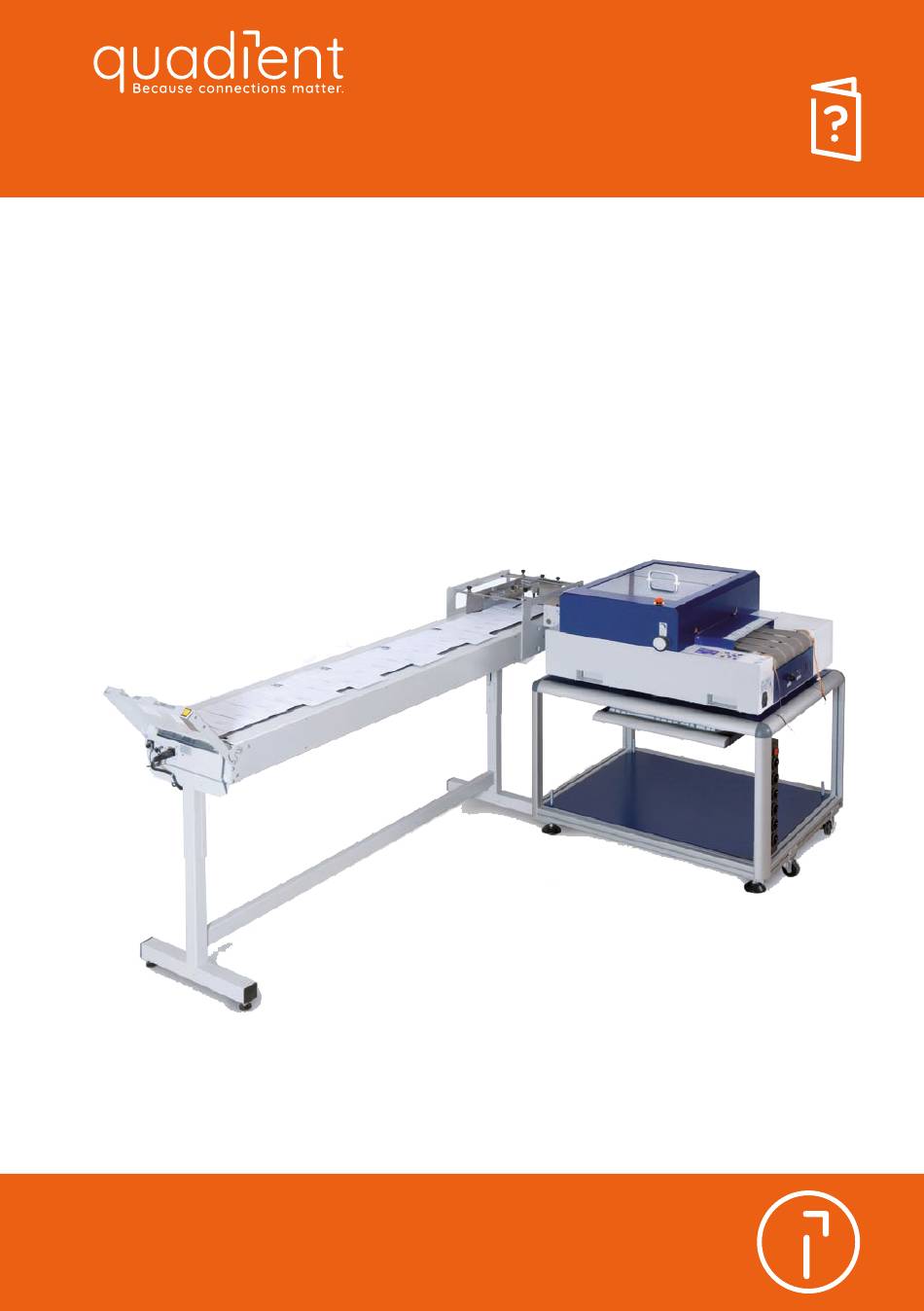

  • Seite 1 Bedienungsanleitung AS-3060 Direktadressierer...
  • Seite 2 Die in der vorliegenden Bedienungsanleitung dargestellten Produkte entsprechen den An- forderungen der Richtlinie Nr. 2006/42/EG und der Richtlinie 2004/108/EG. Quadient hat einen Recyclingsdienst für alte unbrauchbar gewordene Frankiermas-chinen entwickelt. Tragen Sie zum Umwelts-chutz bei und informieren Sie sich auf unserer Webseite oder wenden Sie sich direkt an uns.

  • Seite 3: Herstelleradresse

    HP ist eine eingetragene Marke der Hewlett-Packard Company. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation. FlexMail eine eingetragene Marke von Flex Systems B.V. Bulk Mailer eine eingetragene Marke der Satori Software Inc. Herstelleradresse Quadient Industrie ZI Tivoli 72800 Le Lude Frankreich www.quadient.com Pos: 4 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-3060A/0.0_Revision level_AS-3060A 3.1 @ 3\mod_1302094916423_21372.doc @ 31122 @...

  • Seite 4: Inhaltsverzeichnis

    Hauptanzeige..............27 4.4 Anschlüsse ................32 4.5 Not-Stopp Verbindung .............33 4.5.1 Betrieb als alleinstehender Drucker ........33 Betrieb in Verbindung mit einem weiteren Quadient Gerät ..33 4.5.2 Betrieb in Verbindung mit mehreren Quadient Geräten .... 34 4.5.3 4.5.4 Betrieb in Verbindung mit anderen Geräten......34 4.5.5...
  • Seite 5 5.1 Einschalten des Geräts ............36 5.2 Vorgehensweise beim Einsetzen der Tintenpatronen ....37 5.3 Vorgehensweise beim Anpassen des Druckers an die Materialstärke ..................38 5.4 Vorgehensweise beim Einlegen des Materials (der Druckmedien)... 40 5.4.1 Vorgehensweise beim Positionieren des Materials auf den Transportbändern ................
  • Seite 6 8.4 Warnmeldungen ..............165 8.4.1 Vorgehensweise beim Lesen eines Warnmeldungseintrags..165 8.4.2 Weitere Fehlermeldungen ..........173 8.5 Technische Unterstützung ............177 Verbrauchsmaterialien und Zubehör ........178 9.1 Verbrauchsmaterialien............178 Tintenpatronen für Quadient Adressdrucker......178 9.1.1 9.1.2 Reinigungstücher .............179 9.1.3 Farbwanne ..............180 9.2 Zubehör ................181 9.2.1 Gestell für FD-13/FD-15 (in Verbindung mit dem Drucker AS-...
  • Seite 7 Vorgehensweise beim Erstellen von Druckdateien ....199 11.6 Vorgehensweise beim Aktualisieren der Flashware ....200 11.6.1 Aktualisieren der Flashware..........200 Vorgehensweise beim Anschließen des Quadient FD-13/FD-15- 11.7 Anlegers ................... 204 11.8 Vorgehensweise beim Anpassen des FD-13/FD-15 Anlegers an das Medium................205 11.9...
  • Seite 8 Abbildungsverzeichnis Abbildung 1: Anheben des Druckers................17 Abbildung 2: Quadient AS-3060A Überblick ..............18 Abbildung 3: Seitenansicht ..................19 Abbildung 4: Montieren der Papierführungsvorrichtung ..........20 Abbildung 5: Das Bedienfeld ..................22 Abbildung 6: Hauptanzeige..................27 Abbildung 7: Einsetzen der Farbkartusche in den Stifthalter ......... 37 Abbildung 8: Halterungshebel arretieren..............
  • Seite 9 Abbildung 35: Simult. DruckUnits service print ............103 Abbildung 36: Overlapping Druck ................103 Abbildung 37: Muster A..................104 Abbildung 38: Muster A mit Defekten ..............104 Abbildung 39: Patronenkontakte................105 Abbildung 40: Muster B..................105 Abbildung 41: Muster C..................106 Abbildung 42: Ausdruck des Zeichensatzes ..............
  • Seite 10 Abbildung 71: Weiße Streifen zwischen zwei Patronen ..........138 Abbildung 72: Neue Hardware gefunden..............192 Abbildung 73: Assistent für das Suchen neuer Hardware..........192 Abbildung 74: Geräte Manager................194 Abbildung 75: Geräteeigenschaften - Details ............194 Abbildung 76: Eingabeaufforderung Meldung OK............195 Abbildung 77: Eingabeaufforderung Meldung NICHT OK..........

  • Seite 11: Einführung

    Einführung Es wird empfohlen, die Bedienungsanleitung und die Sicherheitshinweise sorgfältig durchzulesen und zu befolgen, um sowohl eine lange Nutzungsdauer und seiner Komponenten sowie sichere Nutzungsbedingungen sicherzustellen. Beachten Sie immer alle Warnungen und Hinweise, die an dem Gerät angebracht oder aufgedruckt sind. Alle Personen, die dieses Gerät bedienen, müssen mit der Bedienungsanleitung vertraut sein.

  • Seite 12: Begriffe Und Abkürzungen

    1.3 Begriffe und Abkürzungen In dieser werden die folgenden Begriffe und Abkürzungen verwendet • Tintenpatrone = Patrone = P, P1, P2, P3 • Druckeinheit = Einheit = U, U1, U2 Eine Druckeinheit besteht immer aus drei Tintenpatronen. • Druckmedienbreite = Ausdehnung des Druckmediums in der Transportrichtung. •...

  • Seite 13: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die folgenden Anweisungen vor der ersten Inbetriebnahme zu Ihrer eigenen Sicherheit und zum sicheren Betrieb des durch. Beachten Sie immer sämtliche Warnungen Anweisungen, direkt Gerät angebracht sind. Halten diese Bedienungsanleitung bereit, damit Sie sie jederzeit bei Fragen oder Problemen heranziehen können.
  • Seite 14 Pos: 18 /Bedienungsanleitungen/Geräte neutral/2.1h_Allgemeine Sicherheitshinweise_Hinweis Service @ 0\mod_1242737415895_21372.doc @ 21452 @ Bei sämtlichen Fragen zum Service und zur Reparatur wenden Sie sich an Ihren autorisierten Quadient Händler oder Servicepartner. Auf diese Weise stellen Sie die Betriebssicherheit des Geräts sicher. Pos: 19 /Bedienungsanleitungen/Geräte spezifisch/Drucker/2.2_Ü2_Ink safety notice @ 1\mod_1260870536312_21372.doc @ 22145 @ 2...

  • Seite 15: Sicherheitshinweis Zu Den Tintenpatronen

    2.2 Sicherheitshinweis zu den Tintenpatronen Bewahren Sie die Tintenpatronen für Kinder unzugänglich auf. Wenn die Tinte mit der Haut in Berührung kommt, spülen Sie die Tinte sofort unter laufendem Wasser ab. Falls die Tinte in Ihre Augen kommt, spülen Sie sie sofort mit viel Wasser aus. •...

  • Seite 16: Lieferumfang Und Aufbau

    Pos: 25 /Bedienungsanleitungen/Geräte neutral/3.2_Ü2_Delivery @ 0\mod_1242739526953_21372.doc @ 21457 @ 2 3.2 Lieferung Der Quadient AS-3060A wird in einer entsprechenden Verpackung ausgeliefert, damit das Gerät bei einer normalen Beförderungsart sein Ziel ohne Schäden erreicht. Der Transport und die Lagerung müssen unter geeigneten Bedingungen durchgeführt werden.

  • Seite 17: Abbildung 1: Anheben Des Druckers

    Benutzen sie zum Anheben der Maschine die eingelassenen Tragegriffe Abbildung 1: Anheben des Druckers Pos: 27 /Bedienungsanleitungen/Geräte neutral/3.2_Delivery_mit Transportsicherung_AS-960/990/OrbitBase/3060A/2060/Base @ 2\mod_1271945715904_21372.doc @ 22779 @ Bitte bewahren Sie die Verpackung und die Transportsicherungen auf, für den Fall dass der Drucker erneut verschickt werden sollte. Falls die Verpackung nicht weiter benötigt werden sollte, entsorgen Sie diese bitte umweltgerecht.

  • Seite 18: Geräteübersicht

    3.3 Geräteübersicht Pos: 29 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-3060A/3.3_Geräteübersicht_AS-3060A @ 1\mod_1260874174891_21372.doc @ 22148 @ Abbildung 2: Neopost AS-3060A Überblick Not-Stopptaste Bedienfeld mit Anzeige Transparente Abdeckung mit Griff Netzeingangsmodul Fingerschutz mit Skala zur Grüne Freigabetaste Bestimmung des Offsetpapierwerts Eingelassener Tragegriff zum Schlitze für das Gestell des - Anheben Anlegers Rändelrad mit Skala für...

  • Seite 19: Aufstellung

    Abbildung 3: Seitenansicht Pos: 30 /Bedienungsanleitungen/Geräte neutral/3.3_Ü2_Assembly @ 1\mod_1264168442358_21372.doc @ 22286 @ 3.4 Aufstellung Pos: 31 /Bedienungsanleitungen/Geräte neutral/3.3.1_Ü3_Connecting the power cable @ 1\mod_1264168527578_21372.doc @ 22287 @ 3 3.4.1 Anschließen des Netzkabels Pos: 32 /Bedienungsanleitungen/Geräte neutral/5.2b_Warnhinweis Netzkabel @ 0\mod_1246016358876_21372.doc @ 21465 @ Netzkabel Achtung! Das Gerät darf nur an Anschlussdosen mit integriertem Schutzkontakt...

  • Seite 20: Vorgehensweise Beim Montieren Der Papierführungsvorrichtung20

    Stellen Sie sicher, dass alle Brückenstecker entsprechend der Einrichtung Ihres Systems in die Not-Stoppsystemschnittstelle eingesteckt wurden. Eine ausführliche Erläuterung finden Sie in Kapitel 4.5 Not-Stopp Verbindung auf Seite 33. Pos: 35 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-3060A/Ü3_3.3.3_Quadient_FD-13_Feeder_(optional)_AS-3060_AS-2060 @ 1\mod_1264412362375_21372.doc @ 22299 @ 3 3.4.4 Quadient Anleger (optional) FD-13 FD-15 Ausführliche Anweisungen dazu, wie der in Kombination mit dem optionalen FD-13/FD-15-...

  • Seite 21: Gerätebeschreibung

    Gerätebeschreibung Pos: 37 /Bedienungsanleitungen/Geräte neutral/4.2_Ü2_Application range @ 0\mod_1250854288985_21372.doc @ 21516 @ 2 4.1 Anwendungsbereich Pos: 38 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-3060A/4.2_Anwendungsgebiet_AS-3060A @ 1\mod_1260877220348_21372.doc @ 22150 @ ist ein Tintenstrahldrucker mit hoher Schriftartqualität. Die volle Druckleistung wird mit zwei Druckeinheiten erreicht. Das Hauptanwendungsfeld ist das Drucken von Massensendungen mit Adressen, Grafiken und postalischen Elementen.

  • Seite 22: Das Bedienfeld

    PC empfangen kann), kann nur die Taste Cancel (Offline) verwendet werden. Mit der Taste Cancel (Offline) wird der Drucker Offline geschaltet (= kann keine Daten vom PC empfangen). os: 43 /Bedienungsanleitungen/Geräte spezifisch/Drucker/4.4.1_Ü3_Key Panel_Fixed Head AS-3060/2060 @ 1\mod_1261141706832_21372.doc @ 22208 @ 3 Bedienungsanleitung Version 3.1...

  • Seite 23: Tastenfeld

    4.3.1 Tastenfeld Nachfolgend finden Sie eine Erläuterung dazu, wie die verschiedenen Tasten des Tastenfelds funktionieren: Taste Hauptfunktion OK (Online) Schaltet den Drucker online und bestätigt eine Auswahl in einem Menü. Der Drucker kann nur online geschaltet werden, wenn in der Hauptanzeige die unterste Zeile ausgewählt ist.
  • Seite 24 Sekundäre Funktionen Beachten Sie, dass die sekundären Funktionen in Abhängigkeit davon etwas unterschiedlich reagieren, wie lange Sie die Tasten drücken. (Kurz) = Drücken Sie die beiden Tasten nur sehr kurz (Lang) = Drücken Sie die beiden Tasten und halten Sie sie einen Moment lang gedrückt (ca.
  • Seite 25 Pfeil nach rechts (Papierlänge Der Drucker fragt auch nach, aus welcher Quelle das messen) Material für die Messung bereitgestellt wird. Sie müssen sich entscheiden zwischenManual Feeder Cancel. (Kurz) Der Drucker zeigt PAPIERBREITE an und misst die Größe der Seite. Die gemessene Größe wird in der Anzeige angezeigt.
  • Seite 26 reinigen) Reinigung der Druckköpfe durchgeführt wird. Beispiel: . Der Druckbereich 103 – 197 mm Druckber : hängt vom aktuell eingestellten Papierversatz und der aktuellen Position der Druckeinheiten ab. Stellen Sie sicher, dass das Material den angezeigten Druckbereich bedeckt, damit das Band nicht durch Tinte verunreinigt wird.

  • Seite 27: Hauptanzeige

    4.3.2 Hauptanzeige Die Hauptanzeige bietet auf einen Blick die wichtigsten Informationen zum aktuellen Druckauftrag. Pos: 45 /Bedienungsanleitungen/Geräte spezifisch/Drucker/4.4.3_Main_Display_Fixed_Head_6_cartridges_AS3060A/OrbitBase/960/990_ONLY 619 @ 3\mod_1301663239066_21372.doc @ 31024 @ J o b z a e h l e r : 1 2 3 4 5 6 7 ←...
  • Seite 28 Anzeigezeilen und -daten Beschreibung 1: Zähler Diese Zeile enthält einen der folgenden Zähler: :: Zeigt die Anzahl gedruckter Seiten für Jobzaehler den aktuellen Druckauftrag (= vom PC gesendeten Auftrag) an. Zeigt die Gesamtzahl der gedruckten Job Power On: Seiten für alle Druckaufträge an, die ausgeführt wurden, seit der Drucker eingeschaltet wurde.
  • Seite 29 3: Transportgeschwindigkeit Diese Zeile enthält die aktuell festgelegte Transportgeschwindigkeit. Zum Ändern der Geschwindigkeit markieren Sie diese Zeile und drücken die Taste mit dem nach rechts oder nach links gerichteten Pfeil , um die Geschwindigkeit zu ändern. Beachten Sie, dass die zur Auswahl stehenden Geschwindigkeiten durch die eingestellte Druckqualität beschränkt werden (siehe Zeile 6).
  • Seite 30 7: Druckrichtung Diese Zeile enthält die festgelegte Druckrichtung. Das Drucklayout wird in der normalen Richtung gedruckt. Das Drucklayout wird um 180° gedreht. Ausführlichere Informationen zur Druckrichtung finden Sie im Abschnitt „Menü“ in diesem Handbuch. Diese Einstellung kann gesperrt werden, sodass eine vom PC gesendete Einstellung der Druckrichtung ignoriert wird.
  • Seite 31 9: Füllstand der Tintenpatrone Die Balkenhöhe zeigt an, wie viel Tinte jeweils in einer Patrone noch vorhanden ist. Um die genaue Prozentangabe der restlichen Tinte anzuzeigen, wählen Sie mit der Taste mit dem nach links gerichteten Pfeil einen der Balken aus. Um den Wert der in der Patrone noch vorhandenen Tinte zu ändern, verändern Sie den Wert mit den Pfeiltasten nach oben...

  • Seite 32: Anschlüsse

    4.4 Anschlüsse Pos: 48 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-3060A/4.6a_Anschlüsse_AS-3060A/2060_ONLY_619 @ 2\mod_1269849712399_21372.doc @ 22684 @ Abbildung 1: Schnittstellen 18 F Zuführung Serielle Schnittstelle zum Quadient Anschluss (Start/Stopp) für einen Quadient FD-18F Anleger FD-13/FD-15 Anleger (Start, Stopp (max. 42 V/500 mA) und Geschwindigkeitsregelung) F635 / 2700 Zuführungsanschluss (Start/Stopp)

  • Seite 33: Not-Stopp Verbindung

    4.5.1 Betrieb als alleinstehender Drucker Not-Stopp Brückenstecker Not-Stopp Brückenstecker Typ Out Typ In/Extern 4141957N 4141958P Not-Stopp Brückenstecker Typ In/Extern 4141958P 4.5.2 Betrieb in Verbindung mit einem weiteren Quadient Gerät Brückenstecker 4141958P Brückenstecker Not-Stopp 4141958P Verbindungskabel 4141959Q Brückenstecker Brückenstecker 4141958P 4141957N...

  • Seite 34: Betrieb In Verbindung Mit Mehreren Quadient Geräten

    4.5.3 Betrieb in Verbindung mit mehreren Quadient Geräten 2x Brückenstecker 2x Verbindungskabel Brückenstecker 4141958P 4141959Q 4141958P Brückenstecker Brückenstecker 4141957N 4141958P 4.5.4 Betrieb in Verbindung mit anderen Geräten Brückenstecker Not-Stopp Verbindungskabel offen 5-polig 9200561S 4141957N Nur bei einer geschlossenen Verbindung zwischen Pin 1 und 2 kann das Gerät arbeiten.

  • Seite 35: Wie Aktiviere Ich Die Not-Stopp Funktion

    4.5.5 Wie aktiviere ich die Not-Stopp Funktion Not-Stopp Falls ein Fehler auftritt lässt sich der Drucker schnell anhalten, indem Funktion man den roten Not-Stopp Schalter aktiviert. Alle an der Sicherheitsschaltung angeschlossenen Geräte werden sofort deaktiviert und der grüne Freigabetaster beginnt zu blinken. Wenn kein weiteres Geräte an der Sicherheitsschaltung des Druckers angebunden ist (Allein stehendes Transportband), wird nur das Gerät selber angehalten.

  • Seite 36: Inbetriebnahme Des Geräts

    Pos: 55 /Bedienungsanleitungen/Geräte spezifisch/Drucker/5.0_print_first_test_page @ 1\mod_1263302633152_21372.doc @ 22230 @ In diesem Abschnitt werden alle Schritte beschrieben, die zum Drucken der ersten Testseite mit dem Quadient AS-3060A erforderlich sind. Pos: 56 /Bedienungsanleitungen/Geräte neutral/5.2d_Ü2_How to power-on the device @ 0\mod_1250856526091_21372.doc @ 21521 @ 2 5.1 Einschalten des Geräts...

  • Seite 37: Vorgehensweise Beim Einsetzen Der Tintenpatronen

    5.2 Vorgehensweise beim Einsetzen der Tintenpatronen Pos: 59 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-3060A/5.2a_Installing the ink cartridge_notes_AS-3060A_AS-2060 @ 1\mod_1261387553912_21372.doc @ 22213 @ • Um die Tintenpatronen einzusetzen, bringen sie den Drucker in den Offline Zustand. • Anschliessend wählen sie PATRONE WECHSELN im QUICK MENU Menü und bestätigen sie dieses mit der Ok Taste.

  • Seite 38: Vorgehensweise Materialstärke

    Berühren Sie weder die Kontakte noch die Düsenplatte einer Patrone. Dies kann zu einer Beeinträchtigung der Druckqualität führen. Tintenpatronen Es wird empfohlen, nur unterstützte Quadient-Tinten für diesen Drucker zu verwenden. Nachgefüllte Patronen können zu einer schlechten Druckqualität und einer Beschädigung des Druckers führen.

  • Seite 39: Abbildung 9: Anpassen Des Druckers An Die Materialstärke

    Anheben und Absenken der Druckeinheiten Beachten Sie, dass die Druckeinheiten nur zusammen angehoben oder abgesenkt werden können. Daher haben beide Einheiten immer dieselbe Höhe. Abbildung 9: Anpassen des Druckers an die Materialstärke Pos: 62 /Bedienungsanleitungen/Geräte spezifisch/Drucker/5.4_Ü2_How to position the material (print media) @ 1\mod_1264413511276_21372.doc @ 22301 @ 2 Bedienungsanleitung Version 3.1...

  • Seite 40: Vorgehensweise Beim Einlegen Des Materials (Der Druckmedien)

    5.4 Vorgehensweise beim Einlegen des Materials (der Druckmedien) Pos: 63 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-3060A/5.4.1_Ü3_Position_of_the_material_on the _transport_belts @ 1\mod_1264415508671_21372.doc @ 22302 @ 5.4.1 Vorgehensweise beim Positionieren Materials Transportbändern Um einen sicheren Transport des Materials zu gewährleisten, müssen Sie die folgenden Anweisungen beachten. Abdecken der Unabhängig vom Format des Materials, ist es notwendig, dass die mittleren mittlere Reihe von Ansaugöffnungen stets vom Material abgedeckt wird.

  • Seite 41: Abbildung 12: Richtige Positionierung

    Vollkommenes Abdecken einer Reihe von Ansaugöffnungen Stellen Sie sicher, dass Ihr Material eine Reihe von Ansaugöffnungen vollständig abdeckt und daher auch auf dem nächsten Band aufliegt. Die Abbildungen unten enthalten Beispiele für die richtige (Abbildung 12: Richtige Positionierung) und falsche (Abbildung 13: Falsche Positionierung) des Materials.

  • Seite 42: Vorgehensweise Beim Festlegen Des Werts Für Den Papierversatz

    5.4.2 Vorgehensweise beim Festlegen des Werts für den Papierversatz Um die Druckeinheiten (und damit das Drucklayout) richtig auf dem Material zu positionieren, muss der Drucker die genaue Position des Materials kennen, das durch den Drucker transportiert wird. Diese Position kann entweder direkt auf dem Drucker oder in der PC-Software, mit der Daten an den Drucker gesendet werden, festgelegt werden.

  • Seite 43: Messen Der Breite Und Höhe Der Druckmedien

    5.6 Messen der Breite und Höhe der Druckmedien Der Drucker kontrolliert ständig die Größe der zugeführten Produkte. Daher muss die Anfang eines neuen Druckauftrags die Abmessungen des Papiers kennen. Die Abmessungen können entweder manuell gemessen oder von einer Softwareanwendung gesendet werden. Die Abmessungen werden solange im Drucker als Referenzwerte gespeichert, bis neue Abmessungen gemessen werden.

  • Seite 44: Vorgehensweise Beim Festlegen Der Druckrichtung (Ausrichtung)

    5.7 Vorgehensweise beim Festlegen Druckrichtung (Ausrichtung) Abhängig von der Richtung, in der die Produkte dem Drucker zugeführt werden, kann es erforderlich sein, die Richtung des Druckbilds um 180° zu drehen. Der AS-3060A verfügt über eine integrierte Funktion, die das Druckbild automatisch um 180° dreht. Diese Anpassung kann entweder direkt im Druckermenü, in der Softwareanwendung, mit der Daten an den Drucker gesendet werden, oder im Druckertreiber festgelegt werden.

  • Seite 45: Vorgehensweise Beim Durchführen Eines Testdrucks

    5.8 Vorgehensweise beim Durchführen eines Testdrucks Mithilfe der Testdruckfunktion können Sie einen Schnelltest des Drucksystems durchführen. Der Testdruck kann dazu verwendet werden, um einen schnellen Überblick über die Druckqualität der eingesetzten Farbkartuschen zu erhalten. Damit diese Funktion verwendet werden kann, ist kein Anschluss an einen PC erforderlich. Sie können die folgenden Tastenkombinationen (Offline-Modus) verwenden: Quick + (kurz) = EINZELNER TESTDRUCK Quick + (lang) = TESTDRUCK (mehrere Seiten, zum Abbrechen die Taste Cancel drücken)

  • Seite 46: Druckermenü (Firmware V4.8)

    Druckermenü (Firmware V4.8) Pos: 72 /Bedienungsanleitungen/Geräte spezifisch/Drucker/6.0_Introduction_Printer_Menu @ 2\mod_1265890955551_21372.doc @ 22473 @ Dieses Kapitel bietet einen Überblick über die Menüstruktur des AS-3060A Beschreibungen der einzelnen Menüeinträge. Dem nachstehenden Index können Sie die Seitennummern der einzelnen Menüeinträge sowie die Struktur des Druckermenüs entnehmen. Die Einrückung der Menüeinträge zeigt deren Position im Menü...
  • Seite 47 SPIEGELDRUCK ................. 70 TEXT DREHEN ................... 71 PC PROGRAM ..................72 CENTAUR SUCHE ................72 MASSEINHEIT ................... 72 SERIAL Base ..................72 COMMUNICATION ................73 PAGE DATA SIZE ................73 TINTE........................ 74 TINTENSORTE ................... 74 RESET TINTENSTAND ................. 75 KONFIG.TINTENKOS................75 WAERMEN PATRONE ................
  • Seite 48 Ram Endlos ..................95 NV-Ram Endl..................95 Encoder .................... 95 Geschwindigkeit................. 95 Papier Sensor ..................95 Sensor&Papierlauf ................95 Tracking Sensor ................. 96 Patronen................... 96 Vorwaermen..................96 PEN Platine ..................97 Centaur .................... 97 Ausgaenge ..................97 Eingaenge..................97 Serielle Schnitts ................. 97 LED/Hupe ..................

  • Seite 49: Quick Menu

    QUICK MENU Die Quick Taste öffnet das folgende Menü: Pos: 73.3 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Quick Menü/Ü2_6001_PRINTER RESET_FW_4.8 @ 3\mod_1287746467437_21372.doc @ 27911 @ DRUCKER RESET DRUCKER RESET wird dazu benutzt einen laufenden Druckjob abzubrechen. Bei diesem Vorgang werden zuerst alle noch ausstehenden Daten vom PC (Daten im Spooler) gelöscht und anschließend wird der Drucker interne Speicher gelöscht.

  • Seite 50: Warteschl.loeschen

    Pos: 73.4 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Quick Menü/Ü2_6002_CLEAR PRINT QUEUE @ 0\mod_1254923958143_21372.doc @ 21812 @ WARTESCHL.LOESCHEN löscht alle Daten Drucker internen Pufferspeicher. Noch WARTESCHL.LOESCHEN ausstehende Daten, welche noch nicht von der PC Anwendung abgeschickt wurden, werden nicht gelöscht! • Wählen sie WARTESCHL.LOESCHEN im QUICK MENU Menü und drücken sie dir Ok Taste.

  • Seite 51: Papierlaenge Messen

    Doppelseiten (Doppelte gedruckt Datensätze) Achten sie bei der Verwendung dieser Funktion auf doppelt gedruckt Seiten. Bitte prüfen sie die korrekte Reihenfolge und Anzahl der gedruckten Seiten nach einer Unterbrechung. Nach dem Enden eines Druckjobs Bitte beachten sie, dass diese Funktion nach dem Abschluss eine Druckjobs NICHT mehr zur Verfügung steht.

  • Seite 52: Starte Papierlauf

    STARTE PAPIERLAUF Der Drucker vereinzelt und transportiert Papier bis sie die Cancel Taste drücken. • Wählen sie STARTE PAPIERLAUF im QUICK MENU, und drücken sie die Ok taste. • Drücken sie die Cancel Taste um den Drucker anzuhalten. Sie können auch folgende Tastenkombination verwenden: Quick + Pfeil nach links Taste (für drei Sekunden drücken) = STARTE PAPIERLAUF...

  • Seite 53: Service Position

    Pos: 73.12 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Quick Menü/Ü2_6012_SERVICE POSITION_AS-2060/3060A @ 0\mod_1254923972244_21372.doc @ 21820 @ SERVICE POSITION Alle Druckeinheiten werden Abdeckungsposition herausgefahren. Servicestationen (Abdeckungen und Tintenwannen) können nun bequem gereinigt und ausgetauscht werden. Pos: 73.13 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Quick Menü/Ü2_6013_EXCHANGE CARTRIDGE FIXED HEAD @ 0\mod_1254924956599_21372.doc @ 21822 @ PATRONE WECHSELN Alle Druckeinheiten...

  • Seite 54: Hauptmenue

    HAUPTMENUE Mit der Home Taste öffnen sie das Hauptmenü des Druckers. Im Hauptmenü haben sie Zugriff auf folgende Untermenüs: DRUCKER KONFIG. AUFTRAGSKONFIG. SERVICE SPRACHE EINSTELLUNG Pos: 73.17 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü1/Ü1_1000_Menü_Drucker_PRINTER CONFIG. @ 0\mod_1253108079366_21372.doc @ 21575 @ Bedienungsanleitung Version 3.1...

  • Seite 55: Drucker Konfig

    DRUCKER KONFIG. Pos: 73.18 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_1100_MAINENANCE @ 0\mod_1254483965167_21372.doc @ 21642 @ WARTUNG Pos: 73.19 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1104_CLEANING_CYCLE_AS-2060/AS-3060A @ 0\mod_1254813903597_21372.doc @ 21678 @ REINIGUNGSZYKLUS Hier können sie die Anzahl an Seiten einstellen, nach welcher der Drucker einen Reinigungszyklus durchführen soll. Bei einem Reinigungszyklus unterbricht der Drucker den Druckjob und fährt die Patrone in die Abdeckposition und führt dort die Reinigung durch.

  • Seite 56: Abbildung 15: Duesen Aktivieren Funktion

    DUESEN AKTIVIEREN Hier können sie die DUESEN AKTIVIEREN Wartungsfunktion aktivieren. Mit dieser Funktion kann das Antrocknen der Tinte innerhalb der Düsen verhindert werden. Während eines Druckjobs kann es vorkommen, dass manche Düsen der Tintenpatrone nicht auf jeder Seite genutzt werden. Zum Beispiel, wenn die meisten Adressen eines Druckjobs aus 5 Textzeilen bestehen aber einige wenige Adressen aus 6 Textzeilen bestehen.

  • Seite 57: Abbildung 16: Referenzkante Zur Positionierung Von Druckeinheiten

    ABSTAENDE Im Menü ABSTAENDE werden die physischen Abstände zwischen den einzelnen Komponenten des Drucksystems eingestellt. Pos: 73.24 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1201_Position Unit1_AS-3060 @ 0\mod_1254814191223_21372.doc @ 21677 @ POSITION EINHEIT1 In diesem Menü können sie die Position der Druckeinheit U1 in Relation zum Rand des Papiers (Siehe Referenzkante in Abbildung 16).

  • Seite 58: Position Einheit2

    Positionierung einer Druckeinheit Der hier eingestellte Wert, bezieht sich immer auf den Rand des Papiers (Referenzkante). Die korrekte Position der Referenzkante muss im Menü DRUCKER KONFIG. > ABSTAENDE > OFFSET . eingestellt werden. PAPIER Pos: 73.25 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_Nicht "Lock"-bar @ 0\mod_1254823525509_21372.doc @ 21684 @ Wird einer Softwareanwendung verwendet, die diese Funktion unterstützt (z.B.

  • Seite 59: Abbildung 17: Offset Papier I

    OFFSET PAPIER Der Wert teilt dem Drucker mit, wo sich das Papier befindet, dadurch OFFSET PAPIER weiß der Drucker in welchem Bereich er die Druckeinheiten positionieren kann. Ein korrekter Voraussetzung für eine korrekte Positionierung OFFSET PAPIER Druckeinheiten. Der Wert gilt als Referenz für alle Positionseinstellungen der Druckeinheiten DRUCKER KONFIG.

  • Seite 60: Abbildung 18: Offset Papier Ii

    Software Anwendung In den meisten Fällen kann der Wert in der OFFSET PAPIER Software Anwendung eingestellt werden. Abbildung 18 zeigt, wie der Offset Papier Wert und die Positionen der Druckeinheiten zusammenhängen. Abbildung 18: Offset Papier II Pos: 73.28 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_Nicht "Lock"-bar @ 0\mod_1254823525509_21372.doc @ 21684 @ Wird einer Softwareanwendung verwendet, die diese Funktion unterstützt (z.B.

  • Seite 61: Justierungen

    JUSTIERUNGEN Pos: 73.31 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1301_ADJUSTMENT ENCODER_ONLY_619 @ 1\mod_1260952862269_21372.doc @ 22173 @ ADJUSTMENT ENCODER Menüpunkt aktivieren Dieser menüpunkt wird nur angezeigt, wenn der Menüpunkt, DRUCKER KONFIG. > GRUNDEINSTELLUNG > ENCODER CALIBRATION auf on gesetzt wird. Mit dieser Funktion kann der Encoder manuell kalibriert werden. Der Encoder erfasst die Bewegung des Transportbandes.

  • Seite 62: Abbildung 19: Kalibrierung Des Encoders Notwendig

    Abbildung 19: Kalibrierung des Encoders notwendig Vorgehensweise beim Kalibrieren des Encoders: • Wählen Sie PRINT REFERENCE und drucken Sie den Referenzdruck aus. Bitte beachten Sie das dieser Referenzdruck immer ohne Kalibrierung ausgeführt wird! Das bedeute das sich bereits vorgenommene Kalibrierungseinstellungen nicht auf diesen Referenzdruck auswirken.

  • Seite 63: Abbildung 21: Testausdruck Mit Kalibriertem Encoder

    Mit einem korrekt kalibrierten Encoder sieht der Testausdruck Nr.2 wie in Abbildung 21 gezeigt aus. Abbildung 21: Testausdruck mit kalibriertem Encoder Pos: 73.32 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1302_ADJUSTMENT GAP @ 0\mod_1254831272021_21372.doc @ 21687 @ SPALT-EINSTELLUNG Pos: 73.33 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü4_130205_PRINT GAP PATTERN @ 2\mod_1266823817749_21372.doc @ 22522 @ KORREKTURDRUCK In diesem Menü...

  • Seite 64: Abbildung 23: Beispiel Für Korrekturdruck

    Abbildung 23: Beispiel für KORREKTURDRUCK Um diesen Testdruck durchzuführen müssen alle Patronen eingesetzt sein. Pos: 73.34 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü4_130201_GAP_U1-U2 @ 1\mod_1260969800534_21372.doc @ 22176 @ SPALT U1-U2 Für eine optimale Ausrichtung der Druckbereiche von zwei Druckeinheiten, kann eine vertikale Korrektur eingestellt werden. Die vertikale Korrektur muss eingestellt werden, wenn Lücken oder Überlappungen zwischen den Druckbereichen sichtbar werden..

  • Seite 65: Abbildung 25: Korrekturdruck Für Drucker Mit Zwei Druckeinheiten

    SCHRITT-EINSTELLUNG Pos: 73.36 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü4_130301_PRINT CORR. PATT._Systeme @ 1\mod_1255700246238_21372.doc @ 21983 @ KORREKTURDRUCK Dieser Korrekturdruck erlaubt es auf einfache Art den richtigen Korrekturwert für die Ausrichtung von zwei Patronen bzw. zwei Druckeinheiten zueinander zu ermitteln. Nach dem drücken der Ok Taste, frägt der Drucker nach der Papierquelle.

  • Seite 66: Abbildung 26: Horizontale Korrektur U1-U2

    KORR. U1-U2 diesem Menü kann Korrektur horizontale Ausrichtung zwischen Druckeinheiten U1 und U2, eingestellt werden. Diese Korrektur ist notwendig wenn Abweichungen in der Horizontalen Ausrichtung zwischen den beiden Druckeinheiten sichtbar werden. Die Korrektur kann in Schritten von +50 bis -50 eingestellt werden. Ein Schritt entspricht dabei 0,08 mm (1/300’’).

  • Seite 67: Korr. U1 P1-P2

    KORR. U1 P1-P2 Hier können sie den Korrekturwert zwischen der Patrone P1 und P2 der Druckeinheit U1 einstellen. Die Einstellungen des Korrekturwerts erfolgt auf die gleiche Weise wie bei der “ ”. KORR. U1-U2 Die Korrekturwerte können in Schritten zwischen +24 und -24 eingestellt werden. Ein Schritt entspricht dabei 0.08 mm ( ’’).

  • Seite 68: Abbildung 27: Justage Ls

    JUSTAGE LS Die Lichtschranke (LS) (der Papier Sensor) erkennt die Vorder- und die Hinterkante jedes Druckgutes. Die exakte Positionierung des Druckbildes erfolgt anhand dieser Erkennung. Um eine mögliche Abweichung in der Positionierung zu korrigieren, können sie in diesem Menü einen Korrekturwert einstellen. Um einen Korrekturwert einzustellen drücken sie die Quick und die Pfeil nach oben Tasten zusammen.

  • Seite 69: Abbildung 28: Regulärer Ausdruck / Ausrichtung Nor

    GRUNDEINSTELLUNG Alle Einstellungen die in diesem Menü vorgenommen werden gelten für alle Druckaufträge und bleiben nach einem Neustart des Druckers erhalten. Pos: 73.47 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_BOOT DEFAULTS settings remain after printer reset @ 2\mod_1275288488760_21372.doc @ 22858 @ GRUNDEINSTELLUNG bleiben nach dem Zurücksetzen des Druckers erhalten Die Einstellungen im GRUNDEINSTELLUNG-Menü...

  • Seite 70: Abbildung 30: Regulärer Ausdruck / Ausrichtung Rev

    Abbildung 30: Regulärer Ausdruck / Ausrichtung Rev Abbildung 31: Gespiegelter Ausdruck / Ausrichtung Rev Pos: 73.49 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_Feature_nur_über_update+ab_FW_4.4 @ 3\mod_1280129490446_21372.doc @ 24301 @ Diese Funktion ist keine Standardfunktion und nur über ein Funktionsupdate verfügbar. Sie können die verfügbaren Funktionen im KONFIGURATION INFO Menü...

  • Seite 71: Pc Program

    Start/ Stopp Geschwindigkeitseinstellungen des Transportbandes steuern. Option Hinweis downstream Das Quadient CSV-810 (Base) befindet sich hinter dem Drucksystem. upstream Das Quadient CSV-810 (Base) befindet sich vor dem Drucksystem. Dieses Menü wird nur angezeigt, wenn ein seriell verbundenes Quadient CSV-810 beim Einschalten des Drucksystems erkannt wird.

  • Seite 72: Communication

    COMMUNICATION In diesem Menü wird die Schnittstelle ausgewählt, die für die Kommunikation zwischen Drucker und PC verwendet wird. Wählen Sie die Schnittstelle und drücken Sie die OK Taste. Option Hinweis Die USB Schnittstelle wird verwendet. TCP/IP Die TCP/IP Schnittstelle wird verwendet. dynamic IP fix IP dynamic IP...

  • Seite 73: Tinte

    Balken angezeigt. (z.B. “ ” für Versatile Black). Tinten für Sonderanwendungen Einige Tinten für Sonderanwendungen sind nur nach Freischaltung verfügbar. Bitte wenden sie sich an ihren Händler für weitere Informationen.Quadient Option Hinweis d BLACK DYE Black Dye Tintenpatrone m MAX GLOSSY...

  • Seite 74: Reset Tintenstand

    RESET TINTENSTAND Hier können sie den berechneten Tintenstand einer Patrone auf 100% zurücksetzten. Wählen sie ALLE EINHEITEN aus, um den Tintenstand aller Patronen zurückzusetzten. Oder wählen sie einzelne Patronen aus. Das zurücksetzten sollte nur nach dem Einsetzten einer neuen, vollen Patrone durchgeführt werden.

  • Seite 75: Waermen Patrone

    WAERMEN PATRONE Wenn diese Funktion aktiviert ist, werden die Düsen der Druckpatronen auf einer konstanten Betriebstemperatur gehalten. Das Wärmen der Patronen findet statt, sobald die Temperatur der Patronen unter einen bestimmen Wert fällt. Die Betriebstemperatur beeinflusst die Viskosität der Tinte, und ist daher eine wichtige Vorausetzung für eine gute Druckqualität.

  • Seite 76: Set Ink System

    SET INK SYSTEM In diesem Menü können sie Einstellen, welches Tintensystem genutzt wird. Wählen sie ALLE EINHEITEN aus, falls sie das Tintensystem für alle Patronen ändern möchten, oder wählen sie nur einzelnen Patronen aus. Option Hinweis HP-CARTR Einstellung für Hewlett Packard TIJ 2.5 (Typ 45A) (Einzel-)Patronen CENTAUR Einstellung für das Centaur Tintentanksystem...

  • Seite 77: Fehlerbehandlung

    Pos: 73.72 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_1700_ERROR HANDLING @ 0\mod_1254485110808_21372.doc @ 21648 @ FEHLERBEHANDLUNG Pos: 73.73 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1701_SOFT FONT ERROR @ 0\mod_1254908138045_21372.doc @ 21713 @ FEHLER PC SCHRIFT In diesem Menü können sie Einstellen, wie sich der Drucker beim Erkennen eines Fehlers, im vom PC geschickten Zeichensatz, verhält.

  • Seite 78: Tinte Leer

    TINTE LEER Wenn der berechnet Tintenstand einen gewissen Wert erreicht hat, kann der Drucker eine Warnmeldung ausgeben oder den Druckvorgang anhalten. Option Note LEERE PATRONE Wenn der Tintenstand diesen Wert erreicht hat, hält Druckforts./Druckstopp er den Druckvorgang an oder er gibt eine nur eine Warnmeldung aus.

  • Seite 79: Autom.seite Wdhlg

    Verfügung stehen. Diese können nur durch ein Funktionsupdate hinzugefügt werden! Sie können die Verfügbarkeit von Funktionen im Menü SERVICE > KONFIGURATION INFO abfragen. Bitte kontaktieren sie ihren Quadient Händler für weitere Informationen. Pos: 73.80 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1803_RELAY1 OUTPUT_AS-3060A/2060_ONLY @ 2\mod_1270648352682_21372.doc @ 22717 @ Bedienungsanleitung Version 3.1...
  • Seite 80 In diesem Menü kann die Funktionsweise des Ausgangs (Output) „Relay 1“ eingestellt werden. Mit diesem Ausgang können verschiedene externe Geräte angesteuert werden. Option Hinweis Papierzufuhr In der Standardeinstellung kann mit diesem Ausgang ein Anleger gesteuert werden. Das Relais schaltet den Anleger ein und aus.
  • Seite 81 3rd party belt SET TIME[s] on serial belt Nutzen sie diese Einstellungen wenn der Trockner auf einem seriell Verbundenen Quadient Transportband montiert ist. Der Trockner wird ausgeschaltet wenn dieses Transportband angehalten wird. Im Menü SET TIME[s] können sie die Nachlaufzeit des Trockners einstellen.

  • Seite 82: Relay 2 Ausgang

    Relay 2 AUSGANG Die Funktionen des “Relay 2” können auf die gleiche Art und Weise eingestellt werde, wie für Relay 1 AUSGANG beschrieben. Standardwert: Papierzufuhr Pos: 73.82 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1805_IN 1 INPUT @ 1\mod_1256285352045_21372.doc @ 22029 @ IN 1 INPUT Kann verwendet werden um Signale von externen Geräten an den Drucker zu schicken.

  • Seite 83: Read & Print

    Dokument dem Drucker zugeführt wird. Anhand der ausgelesenen Informationen wird anschließend im Drucker der genau passenden Datensatz auf dieses eine Dokument aufgedruckt (z.B. Adresse passend zu Kundenummer). Für mehr Informationen über diese Funktion kontaktieren sie bitte ihren Quadient Händler. Option Hinweis Keine Druckdaten In diesem Menü...
  • Seite 84 Status Rueckmeldg Einstellungen für das Senden von Statusmeldungen durch den Drucker über die serielle Schnittstelle. bei Fehler bei Fehler&Warn Statusmeldungen sind deaktiviert (Standardwert) bei Fehler Statusmeldungen bei Fehlern sind aktiviert bei Fehler&Warn Statusmeldungen bei Fehlern und Warnungen sind aktiviert Printstop ein Err. Einstellungen für das Verhalten des Druckers im Fehlerfall.

  • Seite 85: Auftragskonfig

    AUFTRAGSKONFIG. Pos: 73.88 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_2100_2101_PRINT_QUALITY @ 0\mod_1254485113011_21372.doc @ 21649 @ DRUCKQUALITAET In diesem Menü können sie die Druckqualität einstellen. Die Druckqualität wird in Druckpunkten pro Zoll angegeben (dots per inch / dpi). Jeder der acht einstellbaren Druckqualitäten besteht aus zwei Ziffern. Eine Ziffer vor dem und eine danach z.B.

  • Seite 86: Transport Param

    Die Zufuhrgeschwindigkeit wird auf 60% der maximalen Geschwindigkeit gesetzt. Standardwert: ein Pos: 73.93 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_only with Neopost Feeder @ 2\mod_1267706650377_21372.doc @ 22575 @ Diese Optionen sind nur verfügbar, wenn eine Quadient-Zuführung an das Drucksystem angeschlossen ist. Bedienungsanleitung Version 3.1...

  • Seite 87: Papierspalt

    Standardwert: Stufe2 Pos: 73.95 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_only with Neopost Feeder @ 2\mod_1267706650377_21372.doc @ 22575 @ Diese Optionen sind nur verfügbar, wenn eine Quadient-Zuführung an das Drucksystem angeschlossen ist. Pos: 73.96 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2204_BELT STOP END JOB @ 0\mod_1254912882657_21372.doc @ 21738 @ BANDSTOP JOB-ENDE In diesem Menü...

  • Seite 88: Abbildung 32: Unterschied Nor/Rev

    PAUSEN KONFIG. In diesem Menüpunkt kann das Verhalten des Transportbandes für die Situation eingestellt werden, wenn der Drucker einen Pausenbefehl empfängt. Ein Pausenbefehl kann zum Beispiel für eine Sortierung nach Postleitzahlen verwendet werden. Option Hinweis Band stoppt Das Transportband hält an, wenn ein Pausenbefehl empfangen wird.

  • Seite 89: Abbildung 33:Linker Rand, Transportrichtung

    PAPIERGROESSE In diesem Menü können sie ein Papierformat auswählen. Fall sie ein Papierformat verwenden, welches nicht in diesem Menü aufgeführt is, so verwenden sie bitte die, “PAPIERLANGE MESSEN” Funktion (Quick Menü oder Tastenkombination Quick + Pfeil nach rechts Taste) Excecutive, Letter, Legal, Ledger, A3, A4, A5, A6, Monarch, C10, Intern.DL, INSD, C4, C5, C6, B4, B5, B5JIS, Card1, Card2, Hagaki, Kundensp.

  • Seite 90: Zwischenraum

    ZWISCHENRAUM In diesem Menü kann der Zeichenabstand zwischen 0 und 99 Punkten eingestellt werden. Standardwert: Pos: 73.107 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_Plain text output only @ 2\mod_1268922052172_21372.doc @ 22639 @ Ausschließlich bei Nur-Text Ausgabe notwendig Beim Einsatz eines modernen Microsoft Windows PCs zusammen mit einer Softwareanwendung wie zum Beispiel "Flex Mail"...

  • Seite 91: Papiersensor

    PAPIERSENSOR In diesem Menü können sie die Arbeitsweise des Papiersensors einstellen. Option Hinweis Der Papiersensor (Druckmarkentaster, Lichtschranke) erkennt die Vorderkante und die Hinterkante jedes Produktes. Die Erkennung bleibt über die gesamte Länge des Produkts aktiviert. Die Papierlänge wird überwacht, so das Papierstaus oder Doppeleinzüge erkannt werden können.

  • Seite 92: Dos Modus

    Doppeleinzüge werden nicht erkannt! Dies kann dazu führen, dass die Druckreihenfolge der Produkte nicht mehr korrekt ist. Beispielsweise könnte eine Seite auf das falsche Produkt gedruckt werden. (AUFTRAGSKONFIG. > PAPIERSENSOR > aus > keine Laengenprfg). Standardwert: Pos: 73.111 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_2700_DOS_MODE @ 0\mod_1254832327765_21372.doc @ 21694 @ DOS MODUS Pos: 73.112 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_2701_LINE MODE @ 0\mod_1254915736970_21372.doc @ 21770 @ ZEILENMODUS...

  • Seite 93: Service

    SERVICE Pos: 73.116 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3100_SELECT TEST PATT. @ 0\mod_1254837069267_21372.doc @ 21696 @ WAEHLE TESTDRUCK Pos: 73.117 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3101_SELECT TEST PATT. @ 0\mod_1254916093984_21372.doc @ 21785 @ Hier können sie zwischen den beiden Standardtestdrucken wählen. Der gewählte Testdruck wird verwendet, wenn die Testdruckfunktion benutzt wird (Tastenkombination Quick Taste + Pfeil nach oben Taste).

  • Seite 94: Ram Endlos

    Ram Endlos Der Drucker testet seinen internen Speicher. Pos: 73.123 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3205_NV-Ram Cont. @ 0\mod_1254915736642_21372.doc @ 21769 @ NV-Ram Endl Der Drucker testet seinen internen Speicher. Pos: 73.124 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3212_Encoder @ 0\mod_1254916090905_21372.doc @ 21781 @ Encoder Der Drucker startet den Transport und prüft die Encodersignale Pos: 73.125 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3214_Speed Measurement_All_Printers_except_Orbit @ 1\mod_1255683471390_21372.doc @ 21973 @ Geschwindigkeit Mit dieser Funktion kann die aktuell eingestellte Transportgeschwindigkeit geprüft werden.

  • Seite 95: Tracking Sensor

    Tracking Sensor Mit diesem Test können alle angeschlossenen Trackingsensoren geprüft werden. Der Zustand der Sensor wechselt von “niedrig” zu “hoch” wann immer ein Material von einem der Sensoren erkannt wird. Pos: 73.129 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Menü_Drucker_Hinweis_Feature_nur_über_update @ 0\mod_1254744190257_21372.doc @ 21671 @ Diese Funktion ist keine Standardfunktion und nur über ein Funktionsupdate verfügbar.

  • Seite 96: Pen Platine

    Pos: 73.137 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3240_Serial Ports @ 0\mod_1254916795042_21372.doc @ 21789 @ Serielle Schnitts Mit diesem Test können die seriellen Verbindungen zu Quadient Geräte wie Anleger, Transportbänder und dem Centaur Tintentanksystem überprüft werden. Pos: 73.138 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3241_LED/ Beeper @ 0\mod_1254916802136_21372.doc @ 21795 @...

  • Seite 97: Led/Hupe

    LED/Hupe Mit diesem Test kann die Funktionalität der LED’s und der Hupe geprüft werden. Bei der Durchführung dieses Tests werden die einzelnen Komponenten in folgender Reihenfolge angeschaltet: ALLE LED AUS LED ONLINE EIN LED OFFLINE EIN LED WARNING ON LED ERROR EIN HUPE EIN (für zwei Sekunden ertönt die Hupe) Pos: 73.139 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3300_CONFIGURAT._INFO @ 0\mod_1254837071173_21372.doc @ 21698 @ KONFIGURATION INFO...

  • Seite 98: Feeder

    Feeder : Zeigt die Firmware Version eines seriell angeschlossenen Anlegers an. Zum Beispiel: 2.22 Diese Information wird nur angezeigt, wenn ein FD-13/FD-15 Anleger vom Drucker erkannt wurde. Pos: 73.145 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3306_BELT REV. @ 0\mod_1254916794417_21372.doc @ 21788 @ Belt rev. Zeigt die Firmware Version eines seriell angeschlossenen Transportbandes an.

  • Seite 99: Usb Rev

    USB rev.: Zeigt die Firmware Version des USB Chipsatzes an. Zum Beispiel: 1.0.01 Pos: 73.150 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3310_2_PCBA:_ONLY_619 @ 3\mod_1282296399850_21372.doc @ 26968 @ PCBA: Zeigt die Seriennummer der Hauptplatine (PCBA Printed Circuit Board Assembly) an. Zum Beispiel: 92xxxxxX Pos: 73.151 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3310_3_Batch:_ONLY_619 @ 3\mod_1282296403447_21372.doc @ 26984 @ Batch: Zeigt die Losnummer der Hauptplatine an (PCBA Printed Circuit Board Assembly).

  • Seite 100: Monitor

    Zeigt die bei der TCP/IP Verbindung verwendete Subnetzmaskennummer an. Zum Beispiel: 255.255.255.0 Diese Nummer kann im Menü DRUCKER KONFIG. > GRUNDEINSTELLUNG > COMMUNICATION eingestellt werden. Pos: 73.156 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3310_8_GW_ONLY_619 @ 3\mod_1282296418690_21372.doc @ 27014 @ Zeigt die bei der TCP/IP Verbindung verwendete Gatewaynummer an. Zum Beispiel: 192.168.1.118 Diese Nummer kann im Menü...

  • Seite 101: Spieg.vk

    Pos: 73.166 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3318_INK PCK: @ 0\mod_1254917750766_21372.doc @ 21808 @ Tint.Pak: Das “Tinten Paket” beinhaltet eine Reihe von optimierten Parametern für Quadient Tinten. Für den Einsatz von neuen Tintensorten kann es notwendig sein, das Paket zu aktualisieren. In diesem Menü wird die Versions Nummer des installierten Pakets angezeigt).

  • Seite 102: Abbildung 34: Encoder Druck

    Pos: 73.167 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3400_SERVICE PRINT @ 1\mod_1261144618001_21372.doc @ 22211 @ SERVICEDRUCKE Pos: 73.168 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3401_Alignment Horiz. @ 0\mod_1254916087046_21372.doc @ 21776 @ Buendigkeit Horiz. Der Drucker druckt einen Testdruck aus, mit Hilfe dessen die horizontale Ausrichtung der Druckbereich beurteilt werden kann. Korrekturen an der Ausrichtung können im Menü DRUCKER KONFIG.

  • Seite 103: Abbildung 35: Simult. Druckunits Service Print

    Simult. DruckUnits Dieser Ausdruck wird für Montage- und Servicezwecke genutzt. Abbildung 35: Simult. DruckUnits service print Pos: 73.172 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3407_Overlapping @ 0\mod_1254916094281_21372.doc @ 21786 @ Overlapping Dieser Testdruck wird für Montage- und Servicezwecke genutzt. Abbildung 36: Overlapping Druck Pos: 73.173 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3409_Cartr. Print Patt_Fixed_Head @ 0\mod_1254916087718_21372.doc @ 21778 @ Bedienungsanleitung Version 3.1...

  • Seite 104: Abbildung 37: Muster A

    PatronenDruckmust Der Drucker druckt drei verschiedene Muster aus, mit deren Hilfe der Zustand der Tintenpatrone beurteilt werden kann. Je nach Druckermodel werden unterschiedlich viele Seiten benötigt. • Muster A zeigt den Zustand der Patronen mit Hilfe eines Gitters an (siehe Abbildung 37).

  • Seite 105: Abbildung 39: Patronenkontakte

    Patronenkontakt Düsenreihen Abbildung 39: Patronenkontakte • Beim Muster B druckt jede Düse jeder Patrone einen kleinen Punkt. Lücken in der Linie zeigen verschmutzte Düsen an. Abbildung 40: Muster B • Muster C wird für Montage- und Servicezwecke verwendet. Bedienungsanleitung Version 3.1...

  • Seite 106: Abbildung 41: Muster C

    Abbildung 41: Muster C Pos: 73.174 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_3410_Print char. set @ 0\mod_1254837948450_21372.doc @ 21702 @ Druck Zeichensatz Hier können sie den aktuell im Drucker eingestellten Zeichensatz ausdrucken. Abbildung 42: Ausdruck des Zeichensatzes Pos: 73.175 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü2/Ü2_3500_3501_3502_SETTING DUMP @ 0\mod_1254837073673_21372.doc @ 21701 @ Bedienungsanleitung Version 3.1...

  • Seite 107: Abbildung 43: Ausdruck Der Druckereinstellungen

    DRUCKEREINSTELLUNGEN In diesem Menü können sie eine Übersicht aller Druckereinstellungen ausdrucken oder über die serielle Schnittstelle an den PC schicken. Die Einstellungen aller zur Verfügung stehender Einstellungsspeicher (Nr. 0 bis Nr. 9) ausgegeben. Die aktuell genutzten Einstellungen sind durch die Zeichen ****** markiert. In der oberen rechten Ecke des Ausdrucks wird die aktuelle Seitenzahl sowie die gesamt Anzahl der Seiten der Einstellungsübersicht angegeben.

  • Seite 108: Abbildung 44: Ausdruck Der Empfangsdaten

    EMPFANGSDATEN diesem Menü können auswählen, empfangenen Daten (Empfangsdatenspeicher) ausdrucken wollen oder diese über die serielle Schnittstelle an den PC senden wollen. Die Empfangsdaten enthalten alle Daten die der Drucker vom PC erhält. Dazu gehören neben den Text und Graphikinformationen eines Druckjobs auch Steuerbefehle.

  • Seite 109: Sprache

    SPRACHE Hier können sie die Sprache des Druckmenüs einstellen. English Deutsch Francais Italiano Espaniol Chinese* * nur in der Version “Asien” verfügbar. Pos: 73.181 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü1/Ü1_5000_Menü_Drucker_SETTING @ 0\mod_1254483917964_21372.doc @ 21641 @ Bedienungsanleitung Version 3.1...

  • Seite 110: Einstellung

    EINSTELLUNG Beim Einsatz von Microsoft DOS Anwendungen, kann diese Funktion genutzt werden, um individuelle Druckereinstellungen abzuspeichern. Die Nr. 0 ist für die Werkseinstellungen reserviert, und kann nicht verändert werden. Die Nummern 1 bis 9 können individuell eingestellt werden. Alle Änderungen die im Druckermenü...

  • Seite 111: Den Drucker Mit Dem Pc Verbinden

    Pos: 74.2 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/7.X_Ü2_How to install and configure the printer driver_ONLY_619 @ 3\mod_1295280186142_21372.doc @ 29406 @ 233 7.1 Installation und Konfiguration des Druckertreiber 7.1.1 Windows XP und Windows Vista 1. Legen Sie Legen Sie die Quadient CD-ROM in das CD Laufwerk des • CD-ROM ein PCs.

  • Seite 112: Abbildung 45: Assistent Für Das Suchen Neuer Hardware

    2. Schließen • Stellen Sie sicher dass der Drucker ausgeschaltet ist. Sie den • Verbinden Sie den Drucker und den PC mit dem USB Kabel. Drucker an den PC an • Schalten Sie den Drucker ein. Prüfen Sie ob im Display in der untersten Zeile OnlinUSB angezeigt wird.

  • Seite 113: Windows 7

    Drucker nicht von Windows Zertifiziert ist. Setzen Sie in diesem Fall die Installation einfach fort. 7.1.2 Windows 7 1. Legen Sie Legen Sie die Quadient CD-ROM in das CD Laufwerk des • CD-ROM ein PCs. 2. Schließen •...

  • Seite 114: Abbildung 47: Eigenschaften "Andere Geräte

    • Wählen Sie den Reiter “Hardware” aus (siehe Abbildung 47). Machen Sie einen Doppelklick auf den Drucker (Typ: Andere Geräte); dadurch öffnet sich ein neues Fenster. • Wählen Sie “Eigenschaften ändern” aus (Adminstratorenrechte benötigt). • Wechseln Sie nun in den Reiter “Treiber” und wählen Sie “Treiber aktualisieren aus.

  • Seite 115: Verwendung Des Usb Anschlusses

    Abbildung 49: Treibersoftware aktualisieren Abbildung 50: Quelle für Treiberinstallation auswählen Während der Installation kann es vorkommen dass der Assistent meldet, dass der Drucker nicht von Windows Zertifiziert ist. Setzen Sie in diesem Fall die Installation einfach fort. Pos: 74.3 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/USB 2.0 (619)/7.X_Ü2_How to use the USB interface_ONLY_619 @ 3\mod_1295877712574_21372.doc @ 29698 @ 2 7.2 Verwendung des USB Anschlusses Bitte führen Sie zuerst die Druckertreiberinstallation durch Bitte führen Sie zuerst die Druckertreiberinstallation durch, bevor Sie...

  • Seite 116: Verwendung Des Netzwerkanschlusses (Ethernet)

    7.3 Verwendung des Netzwerkanschlusses (Ethernet) Der Drucker kann über den Netzwerkanschluss, entweder direkt mit einem PC verbunden oder an ein kabelgebundenes Netzwerk (LAN local area network) angeschlossen werden. • Bitte befestigen Sie den beigelegten Ferritkern (Teilenummer 9204150F) an dem Ende des Netzwerkkables, welches am Drucker angeschlossen wird. Siehe Abbildung Abbildung 51: Ferritkern •...

  • Seite 117: Abbildung 52: Hinzufügen Eines Tcp/Ip Port

    Abbildung 52: Hinzufügen eines TCP/IP Port 2. Assistent • Der “Assistent zum Hinzufügen eines Standard-TCP/IP- Druckerports” wird geöffnet. Klicken Sie auf “Weiter >” (siehe Hinzufügen Abbildung 53). eines • Nun geben Sie die genau IP Adresse des Druckers ein und klicken Standard- Sie auf “Weiter>”...

  • Seite 118: Abbildung 55: Benutzerdefiniert

    3. Benutzer- • Wählen Sie nach der Erkennung “Benutzerdefiniert” aus und klicken Sie auf “Einstellungen...” (siehe Abbildung 55). einstellungen überprüfen • Geben Sie bei “Portnummer” dieselbe Nummer ein, die auch im Drucker eingestellt ist. Stellen Sie das Protokoll auf “RAW” Dann klicken Sie auf “OK”.

  • Seite 119: Den Drucker An Ein Netzwerk (Lan) Anschließen

    Abbildung 57: Druckeranschlusseinstellungen Pos: 74.6 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/TCP /IP (619)/7.2.1_Ü3_Connecting the printer to a network_ONLY_619 @ 3\mod_1289307329445_21372.doc @ 28166 @ 344 7.3.2 Den Drucker an ein Netzwerk (LAN) anschließen Konfigurieren der Netzwerkeinstellungen Um den Drucker an ein Netzwerk (LAN) anzuschließen ist es notwendig gewisse Einstellung an dem Server Ihres Netzwerks vorzunehmen.

  • Seite 120: Verwendung Einer Festen (Fixen) Ip Adresse

    Verbinden des • Verbinden Sie den Drucker mit dem Netzwerk. Druckers mit Verbinden Sie das eine Ende des Kabels mit dem dem Netzwerk Netzwerkanschluss des Druckers und schließen Sie das andere (LAN) Ende an einem Stecker Ihres Netzwerks an. • Konfigurieren Sie die Netzwerkeinstellungen (TCP/IP) Ihres Druckers.

  • Seite 121: Verwendung Einer Dynamischen Ip Adresse

    2. Eingeben • Im Drucker sind folgende Standardwerte eingestellt: oder Ändern Port Number: 9100 IP Address: 192.168.50.180 Standardwerte Subnet Mask: 255.255.255.0 Gateway IP Address: 192.168.50.180 • Bestätigen Sie Änderungen mit der Ok Taste. Nun Drücken Sie die Cancel Taste bei die Hauptansicht im Display zu sehen ist. •...

  • Seite 122: Abbildung 58: Beispiel Für Eine Dhcp Tabelle Auf Einem Server

    Der Drucker verwendet eine feste IP Adresse Konfigurieren • Bitte prüfen Sie das die IP Adresse des Druckers innerhalb Ihres der Netzwerk- Netzwerks gültig ist. einstellungen (Server- • Bitte prüfen Sie das die IP Adresse des Druckers innerhalb Ihres einstellungen) Netzwerks nicht bereits genutzt wird.

  • Seite 123: Den Drucker Und Den Pc Direkt Über Den Netzwerkanschluss Verbinden

    Abbildung 59: Testen der IP Adresse (“Anpingen” vom Server aus) 4. Netzwerk- • Es ist nicht notwendig die Netzwerkeinstellungen des PC zu einstellungen ändern, welcher im Netzwerk dazu verwendet werden soll, die am PC und Druckdaten zum Drucker zu schicken. Vorausgesetzt der PC ist konfigurieren korrekt mit demselben Netzwerk verbunden mit dem auch der Drucker verbunden ist.
  • Seite 124 3. Eingeben • Stellen Sie die Portnummer, IP Adresse, Subnetzmaske oder die oder Ändern Gateway IP Adresse nach Ihren Bedürfnissen ein oder behalten Sie der Standard- die Standardwert bei. werte Port Number: 9100 IP Address: 192.168.50.180 Subnet Mask: 255.255.255.0 Gateway IP Address: 192.168.50.180 •...

  • Seite 125: Abbildung 60: Lan Einstellungen

    • Klicken Sie auf “OK” und warten Sie bis die Verbindung zum Drucker hergestellt wurde. Abbildung 60: LAN Einstellungen Abbildung 61: TCP/IPv4 Einstellungen 5. Netzwerk- • Es ist nicht notwendig die Netzwerkeinstellungen des PC zu einstellungen ändern, welcher im Netzwerk dazu verwendet werden soll, die am PC und Druckdaten zum Drucker zu schicken.

  • Seite 126: Kundendienst

    Kundendienst Pos: 76 /Bedienungsanleitungen/Geräte neutral/8.1_Ü2_Maintenance and support @ 0\mod_1251203636132_21372.doc @ 21553 @ 2 8.1 Wartung und Unterstützung Pos: 77 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.1.1_Ü3_Cleaning the printer_AS-2060/3060/AS-OrbitB @ 1\mod_1261065298883_21372.doc @ 22198 @ 3 8.1.1 Vorgehensweise beim Reinigen des Druckers Reinigung Vor der Reinigung des muss das Gerät vom Stromnetz getrennt werden.
  • Seite 127 Reinigungstuchs. Das Wasser kann getrocknete Farbreste anlösen und verstopfte Düsen unter Umständen reaktivieren. Reinigen der • Feuchten Sie das Reinigungstuch mit etwas destilliertem Wasser Düsenplatte • Drücken Sie die Düsen der Tintenpatrone vorsichtig auf das Tuch, und warten Sie, bis das Tuch eine kleine Farbmenge aufgesogen hat.

  • Seite 128: Vorgehensweise Zum Reinigen Der Stiftplatinenkontakte

    Kontakte Düsenplatte Abbildung 62: Reinigen der Düsenplatte Abbildung Düsenplatte Kontakte Pos: 80 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.1.x_Ü3_Cleaning_the_pen_board_contacts @ 2\mod_1265722269294_21372.doc @ 22452 @ 3 8.1.3 Vorgehensweise zum Reinigen der Stiftplatinenkontakte Reinigen der Beim Austausch der Tintenpatronen kann Tinte von den Patronen Stiftplatinenkontakte auf die Kontakte der Stiftplatinen gelangen. Daher müssen diese Kontakte regelmäßig gereinigt werden.

  • Seite 129: Vorgehensweise Beim Reinigen Der Servicestation

    Abbildung 64: Stiftplatinenkontakte Pos: 81 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.1.x_Ü3_How to clean the service station_General introduction @ 2\mod_1278312940706_21372.doc @ 23824 @ 3 8.1.4 Vorgehensweise beim Reinigen der Servicestation Servicestation dient dazu eine ordnungsgemäße Funktion Patronen gewährleisten. Jede Servicestation führt die folgenden Services aus: •...
  • Seite 130 Reinigung der Servicestation Sicherstellung einer optimalen Druckqualität müssen Komponenten der Servicestation regelmäßig gereinigt werden. Es wird empfohlen, die Servicestation jedes Mal, wenn die Tintensorte geändert wird, zu reinigen. Pos: 82 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.1.x_Cleaning the service station_AS-3060A/2060 @ 1\mod_1263807065707_21372.doc @ 22242 @ •...

  • Seite 131: Abbildung 65: Entfernen Des Farbwannenblechs

    Abbildung 65: Entfernen des Farbwannenblechs Tauschen Sie die Farbwanne aus, oder reinigen Sie sie. Zur Reinigung spülen Sie die Farbwanne mit warmen Wasser aus, bis keine Farbreste mehr vorhanden sind. Trocknen Sie die Wanne dann mit einem Tuch ab. Befeuchten Sie ein Tuch mit destilliertem Wasser, und reinigen Sie dann die Wischer, bis keine Tintenreste mehr vorhanden sind.

  • Seite 132: Problembehandlung

    Schließen transparente Abdeckung, drücken grüne Notfreigabetaste. Dann drücken Sie auf OK , um die Druckeinheiten in ihre Ruheposition zu bewegen. Pos: 83 /Bedienungsanleitungen/Geräte neutral/8.2_Ü2_Troubleshooting @ 0\mod_1251203477457_21372.doc @ 21552 @ 2 8.2 Problembehandlung Pos: 84 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Troubleshooting (all printers)/8.2a_Ü3_The device cannot be turned on @ 3\mod_1280834344948_21372.doc @ 24472 @ 3 8.2.1 Das Gerät lässt sich nicht einschalten Bedingung Problem...

  • Seite 133: Falsch Positionierte Gedruckte Elemente

    Material schneller trocknet. Abbildung 68: Tintentropfen auf dem Material Pos: 87 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Troubleshooting (all printers)/Printing/8.2.2_Ü3_Printed_elements_positioned_incorrectly_AS-3060A/AS-2060/AS-OrbitBase @ 2\mod_1264754046585_21372.doc @ 22326 @ 3 8.2.4 Falsch positionierte gedruckte Elemente Bedingung Problem Lösung Text oder andere Elemente Die Einstellungen für den Überzeugen Sie sich davon, befinden sich auf dem Papierversatzwert und die dass die genaue Position des...

  • Seite 134: Druckfarbe Auf Transportband Nach Testdruck

    aus dem Drucker gekommen Dies kann vorkommen, wenn Seite 40 beschrieben. zu nahe am oberen oder unteren Rand des Materials gedruckt wird. Pos: 89 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Troubleshooting (all printers)/8.2.4_Ü3_Ink_on_transport_belt_after_test_print_AS-3060A/AS-2060 @ 2\mod_1264755948599_21372.doc @ 22330 @ 3 8.2.6 Druckfarbe auf Transportband nach Testdruck Bedingung Problem Lösung...

  • Seite 135: Not-Stoppsystem Kann Nicht Freigegeben Werden

    8.2.7 Not-Stoppsystem kann nicht freigegeben werden Bedingung Problem Lösung In der Anzeige wird die Ein Abschnitt des Not- Überprüfen Sie, ob alle roten folgende Meldung angezeigt: Stoppsystems ist noch offen. Not-Stopptasten freigegeben wurden. ABDECKHAUBE OFFEN / NOT- AUS BETAETIGT! Prüfen Sie, ob alle Not- CODE: 49 Stoppanschlüsse des Geräts Der Drucker kann daher...
  • Seite 136 8.2.9 Vorgehensweise beim Fortsetzen eines Druckauftrag nach einem Fehler Bedingung Problem Lösung Während eines Von der Fehlermeldung Beheben Sie den Fehler wie Druckauftrags ist ein Fehler abhängig. Schlagen Sie den in Kapitel 8.3 beschrieben. aufgetreten. Druckauftrag betreffenden Fehlercode in Entfernen Sie das Papier von wurde angehalten und der Kapitel 8.3 auf Seite 142 den Transportbändern.

  • Seite 137: Weiße Streifen In Gedruckten Texten Oder Grafiken

    8.2.10 Weiße Streifen in gedruckten Texten oder Grafiken Bedingung Problem Lösung Weiße Streifen erscheinen in In den Düsen getrocknete Lagern Sie die gedruckten Texten oder Tinte oder Fehlfunktion der Tintenpatronen stets in Grafiken (siehe Abbildung Patrone. einem luftdichten Behälter. 70). Reinigen Sie die Druckköpfe, indem Sie die Tasten Quick und (Pfeil nach unten)

  • Seite 138: Weißer Streifen In Gedruckten Texten Oder Grafiken (Zwischen Patronen)

    8.2.11 Weißer Streifen in gedruckten Texten oder Grafiken (zwischen Patronen) Bedingung Problem Lösung Weißer Streifen erscheint in Getrocknete Tinte in den Überprüfen Sie, ob dies gedruckten Texten oder Düsen tatsächlich die Grafiken. Der weiße Streifen Problemursache ist. Die befindet sich in dem Lösung wird in Kapitel auf Druckbereich zwischen zwei Seite beschrieben...

  • Seite 139: Die Gedruckte Tinte Trocknet Auf Dem Druckträger Nicht

    Tintensorte aus (siehe auf Seite ). Probieren Sie eine andere Material-Tinte- Kombination aus. Sofern verfügbar, verwenden Sie einen Infrarotlicht- Trockner (fragen Sie ihren lokalen Quadient-Händler). Pos: 97 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.2.x_Ü3_How to reset the printer @ 1\mod_1263547335243_21372.doc @ 22241 @ 3 Bedienungsanleitung Version 3.1...

  • Seite 140: Vorgehensweise Beim Zurückstellen Des Druckers

    8.2.13 Vorgehensweise beim Zurückstellen des Druckers Um den Drucker auf die Werkseinstellungen zurückzustellen, müssen Sie den Drucker in einem speziellen Modus starten. Nicht mechanisches Zurückstellen (alle Einstellungen, mit Ausnahme der mechanischen Einstellungen werden zurückgestellt) Schalten Sie den Drucker aus. Drücken UND halten Sie die folgende Taste: Quick Schalten Sie den Drucker ein.

  • Seite 141: Fehlermeldungen

    8.3 Fehlermeldungen Pos: 99 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.x_Ü3_How to read an error messages entry @ 2\mod_1277217445578_21372.doc @ 23027 @ 3 8.3.1 Vorgehensweise beim Lesen eines Fehlermeldungseintrag • Protokollcode: Dreistellige Zahl, die vom Drucker über die serielle Schnittstelle gesendet wird, wenn der betreffende Fehler auftritt. •...
  • Seite 142 Protokoll Displayanzeige Ursache Code PAPIERSTAU ODER FALSCHE Papierformat größer als erwartet PAP.BREITE! CODE: 02 Behebung • Prüfen ob ein Papierstau • Prüfen ob die Papierformate vorliegt unterschiedlich sein können (z.B. Beilage die aus einer • Prüfen ob ein Doppeleinzug Zeitschrift herausragen) vorliegt Drucker mit separatem Anleger: •...
  • Seite 143 Protokoll Displayanzeige Ursache Code PAPIER ZU KURZ ODER FALSCHE Papierformat kleiner als erwartet PAP.BREITE! CODE: 03 Fixed Head Drucker mit einer Behebung • Tatsächliches Papierformat messen Druckeinheit: • Papierformat mit im Drucker • Falls das Papier auf der eingestelltem Format vergleichen Rückseite vorbedruckt ist, stellen sie das Menü...

  • Seite 144: Kein Zufuhrkabel Papier Auf Band

    Protokoll Displayanzeige Ursache Code SPALT VERGROESSERN! MIT Ok Der Abstand zwischen zwei WEITER! Produkten ist zu gering oder der Papiersensor hat eine Störung CODE: 05 Drucker mit separatem Anleger: Behebung • Prüfen sie die Einstellung der • Verringern sie die Vereinzelung Geschwindigkeit des Anlegers •...
  • Seite 145 Protokoll Display Anzeige Ursache Code DRUCK FEHLER LETZTE ADR. Ein Druckerinterner Fehler wurde WIEDERHL erkannt. CODE: 09 Behebung • Prüfen sie ob die zuletzt • Drucken sie fehlerhafte ausgedruckten Seiten korrekt Seiten mit der sind. ADRESSWIEDERHOLUNG Funktion aus dem Quick Menü...
  • Seite 146 Protokoll Displayanzeige Ursache Code KEINE DRUCKDATEN! GESCHW. Papiersensor wurde ZU HOCH? Produkt (eine Seite) erkannt, es sind aber keine Druckdaten dafür CODE: 11 vorhanden. (Kann nur im (Read & Print) Lesen & Drucken-Modus vorkommen.) Behebung • Prüfen sie das Lesegerät. •...
  • Seite 147 Protokoll Displayanzeige Ursache Code FEHLER PRUEFSUMME! Prüfsummenfehler im TESTMACRO RUECKSETZ. Zwischenspeicher CODE: 15 Behebung • Führen sie einen “Default • Tritt der Fehler nach dem Reset” durch. “Default Reset” weiterhin auf, kontaktieren sie den Service. Pos: 100.16 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/16_CHECKSUM_ERROR_! @ 2\mod_1265896768206_21372.doc @ 22477 @ Protokoll Displayanzeige Ursache...

  • Seite 148: Ungedruckte Adressen Zuerst Job Beenden

    Protokoll Displayanzeige Ursache Code FEHLER PRUEFSUMME! Reset Prüfsummenfehler im Tintenwerte Zwischenspeicher CODE: 19 Behebung • Führen sie einen “Default • Tritt der Fehler nach dem Reset” durch. “Default Reset” weiterhin auf, kontaktieren sie den Service. Pos: 100.20 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/20_BUFFER_OVERFLOW! @ 2\mod_1265618324295_21372.doc @ 22358 @ Protokoll Displayanzeige Ursache...
  • Seite 149 Protokoll Displayanzeige Ursache Code Der mit dem Drucker UART-A FEHLER DRUCKER verbundene PC wurde ein- oder AUS/EIN ausgeschalten. CODE: 23 Behebung • Schlaten sie den PC ein, bevor • Starten sie den Drucker neu. sie den Drucker einschalten. Pos: 100.24 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/24_DISPLAY_TIMEOUT_RESET_THE_PRINTER @ 2\mod_1265618599463_21372.doc @ 22362 @ Protokoll Displayanzeige Ursache...
  • Seite 150 Protokoll Displayanzeige Ursache Code Die Größe des, vom PC ADDRESSE ZU LANG PRUEFE geschickten Layouts, OBEREN RAND überschreitet das im Drucker CODE: 26 eingestellte Papierformat (in Transportrichtung). Behebung • Messen sie die tatsächliche • Prüfen sie, ob ein falsches Papiergröße nach. Papierformat im Drucker „gesperrt“...
  • Seite 151 Protokoll Displayanzeige Ursache Code Fehler im Pen Board FEHLER KOPFTREIBER KABEL/PLATINE PRUEF. CODE: 28 Behebung • Prüfen sie, ob ein Kontakt des • Kontaktieren sie den Service. SCSI Steckers verbogen ist. • Prüfen sie, ob alle SCSI Kabel fest am Drucker und an den Druckeinheiten angesteckt sind und das die Schrauben an den Steckern ganz angezogen...
  • Seite 152 Protokoll Displayanzeige Ursache Code Platinen – Firmware–Dongel DRUCKER FEHLER FALSCHE Kombination stimmt nicht KARTE/SOFTW. überein. CODE: 31 Behebung • Laden sie die korrekte Firmware Version. Pos: 100.33 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/32_MACRO_LOADING_ERROR_RAM_MEMORY_IS_FULL! @ 2\mod_1265619042535_21372.doc @ 22371 @ Protokoll Displayanzeige Ursache Code Nicht genügend Speicher für MAKRO LADEFEHLER SPEICHER eine Macro vorhanden.

  • Seite 153: Fehler Schrittmotor Einheiten1

    Protokoll Displayanzeige Ursache Code Falsche Papiergröße während PAP. BREITE ZU KLEIN MIN. eines Druckjobs erkannt, oder WERT: falsche Papiergröße am CODE: 35 Jobbeginn. Behebung • Prüfen sie ob die Papiergröße • Prüfen sie, ob der innerhalb der Papiersensor vor der Hinter Druckerspezifikationen liegt.
  • Seite 154 Protokoll Displayanzeige Ursache Code Die Position der Druckeinheit # FALSCHE POSITION U1 MIT Ok befindet sich außerhalb des WEITER! mögliche Druckbereichs des CODE: 39 Druckers. Die Positionswerte die von der Software Anwendung geschickt werde, oder die im Drucker eingestellten Werte sind falsch.
  • Seite 155 Protokoll Displayanzeige Ursache Code Ein Fehler im seriell FEHLER PAPIERSPENDER! Verbundenen Anleger wurde CODE: 41 gemeldet: DC = Motor- oder Positionsfehler JAM = Papierstau DCM = Ungültiger Geschwindigkeitswert empfangen / Fehler in der Verbindung FDON = Ungültiger Geschwindigkeitswert empfangen Behebung •...
  • Seite 156 Protokoll Displayanzeige Ursache Code Ein Fehler im seriell FEHLER BAND Verbundenen Transportband CODE: 44 wurde gemeldet: DC = Motor- oder Positionsfehler JAM = Papierstau DCM = Ungültiger Geschwindigkeitswert empfangen / Fehler in der Verbindung FDON = Ungültiger Geschwindigkeitswert empfangen Behebung •...
  • Seite 157 Protokoll Displayanzeige Ursache Code Fehler im SCC Modul. FEHLER SCC DRUCKER RUECKSETZEN! CODE: 48 Behebung • Starten sie den Drucker neu. • Kontaktieren sie den Service. Pos: 100.48 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/49c_EMERGENCY_BUTTON_SHOULD_BE_RELEASED_AS-Orbit_OrbitBase @ 2\mod_1265620461596_21372.doc @ 22390 @ Protokoll Displayanzeige Ursache Code Das Not-Stopp-System wurde NOT-AUS KNOPF BITTE unterbrochen.
  • Seite 158 Protokoll Displayanzeige Ursache Code Undefinierte oder Fehlerhafte FONT LADE-FEHLER Daten wurden vom Drucker DATENFEHLER/TIMEOUT erkannt. CODE: 52 Behebung • Prüfen sie, ob das Datenkabel • Versuchen sie den Druckjob korrekt mit dem Drucker und von einem anderen PC aus zu dem PC verbunden ist.
  • Seite 159 Protokoll Displayanzeige Ursache Code Undefinierte oder Fehlerhafte FEHLER DRUCKDATEN DRUCK Daten wurden vom Drucker BITTE PRUEFEN erkannt. CODE: 54 Behebung • Prüfen sie, ob das Datenkabel • Versuchen sie den Druckjob korrekt mit dem Drucker und von einem anderen PC aus zu dem PC verbunden ist.
  • Seite 160 Protokoll Displayanzeige Ursache Code Kein Tintentank eingesetzt oder CENTAUR FEHLER LEERE TANKS beide Tintentanks leer. CODE: 58 Behebung • Tuaschen sie den Tintentank aus. Pos: 100.57 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/59_CENTAUR_ERROR_CHECK_POWER_CABLE @ 2\mod_1265630130772_21372.doc @ 22409 @ Protokoll Displayanzeige Ursache Code Das Centaur Tintentanksystem CENTAUR FEHLER antwortet nich auf Anfragen des NETZKABEL/STECKER!

  • Seite 161: Fehler: Patronen- Spannung Beschaedigt

    Protokoll Displayanzeige Ursache Code Firmware und Hautplatine FW INKOMPATIBEL MIT KONFIG.- sind nicht kompatibel PLATINE! CODE: 62 Behebung • Laden Sie die richtige • Kontaktieren Sie den Firmwareversion und machen Sie Service. einen Default Reset (Drücken und halten Sie die Home Taste während dem Einshalten) Pos: 100.61 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/63_ERROR:_Non_Existent_Macro_Selected @ 2\mod_1265620898465_21372.doc @ 22399 @...
  • Seite 162 Protokoll Displayanzeige Ursache Code Zeitüberschreitung da keine TIMEOUT: KEIN PAPIERZUFUHR Produkte erkannt wurden. PRUEFEN ODER KORR. DIST. FD- CODE: 65 Behebung • Prüfen sie das Zuführsystem • Prüfen sie den Abstand bzw. den Anleger zwischen Zuführsystem und Drucksystem. Pos: 100.64 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/68_ERROR:_THIS_DISPLAY_IS_NOT_SUPPORTED!_PRINT_SYSTEMS_ONLY @ 2\mod_1265621027623_21372.doc @ 22403 @ Protokoll Displayanzeige Ursache...
  • Seite 163 Pos: 100.69 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/73c_PAP._WIDTH_TOO_LARGE @ 2\mod_1274867079355_21372.doc @ 22848 @ Protokoll Displayanzeige Ursache Code Ein falsches Papierformat PAP. BREITE ZU GROSS MAX. WERT: wurde bei der Messung CODE: 73 oder bei Druckbeginn erkannt. Behebung • Prüfen sie ob das Papierformat •...
  • Seite 164 Protokoll Displayanzeige Ursache Code Kein PCB (printed circuit NO PEN BOARD DETECT! RESET THE board) und kein PEN PRINTER! board erkannt CODE: 78 Behebung • Prüfen Sie ob all Pen boards • Kontaktieren Sie den angeschlossen sind Service Pos: 100.74 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Error Messages/79_UNKNOWN CONFIGURAT. FOR THIS DISPLAY!_FW_V_4.8 @ 3\mod_1290010237086_21372.doc @ 28385 @ Protokoll Displayanzeige Ursache...

  • Seite 165: Vorgehensweise Beim Lesen Eines Warnmeldungseintrags

    8.4 Warnmeldungen Pos: 102 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.x_Ü3_How to read a warning message entry @ 2\mod_1277218478098_21372.doc @ 23028 @ 3 8.4.1 Vorgehensweise beim Lesen eines Warnmeldungseintrags • Protokollcode: Zweistellige Zahl, die vom Drucker über die serielle Schnittstelle gesendet wird, wenn die betreffende Warnung auftritt. •...
  • Seite 166 Pos: 103.3 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/AC_Error_Macro_ID_Report_Err._2_Vendor @ 2\mod_1265634861445_21372.doc @ 22413 @ Protokoll Displayanzeige Ursache Code Ungueltige Makro-ID kontaktiere Fehler in der verwendeten Software Haendler Anwendung (Mailing Software). CODE: AC Behebung • Kontaktieren sie den Softwarehersteller. Pos: 103.4 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/AD_Position_Warning!_Reduce_Left_Margin! @ 3\mod_1291916084519_21372.doc @ 28625 @ Protokoll Displayanzeige Ursache...
  • Seite 167 Protokoll Displayanzeige Ursache Code Makro zu breit oder falsche Ein von der Software Anwendung hor.Pos.! geschicktes Macro ist größer, als der maximale Druckbereich des CODE: AG Druckers. Behebung • Reduzieren sie die Größe des • Prüfen sie das eingestellte Macros. Papierformat.
  • Seite 168 Protokoll Displayanzeige Ursache Code Warnung: Falsche TrueType Ein Druckauftrag versucht eine Schriftdaten Schriftart auszuwählen, die nicht verfügbar (geladen) ist. Dabei ist CODE: AK das Menü FEHLER PC SCHRIFT auf gestellt. Behebung • Wiederholen (Nachdrucken) • Prüfen sie, ob eine Schriftart sie keine Seiten nach dem im Druckermenü...

  • Seite 169: Service Warnung Regulator: Uxcy

    Protokoll Displayanzeige Ursache Code Warnung: Einheit # ist nicht Es werden Druckdaten für eine verfuegbar nicht vorhandene Druckeinheit gesendet. CODE: AN Es wurde ein falscher Druckertreiber gewählt. Behebung • Prüfen sie, ob der korrekte Druckertreiber für ihr Druckermodel ausgewählt wurde. Pos: 103.15 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/AO_SERVICE_WARNING_MAX_CONSUMTIME:_UxCy_Centaur @ 2\mod_1265636729691_21372.doc @ 22433 @ Protokoll Displayanzeige...
  • Seite 170 Protokoll Displayanzeige Ursache Code Warnung:Datenfehler Bitte Undefinierte oder Fehlerhafte Daten Druck pruefen! wurden vom Drucker erkannt. CODE: AR Behebung • Prüfen sie, ob das Datenkabel • Versuchen sie den Druckjob korrekt mit dem Drucker und von einem anderen PC aus zu dem PC verbunden ist.
  • Seite 171 Protokoll Displayanzeige Ursache Code Warnung: Tracking nicht Ein spezielles Steuerkommando der verfuegbar! „Produktverfolgungs“ Funktion wurde empfangen, aber die CODE: AY „Produktverfolgungs“ Funktion ist im Drucker nicht freigeschalten. Behebung • Kontaktieren sie ihren Händler. Pos: 103.23 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Warning Messages/BC_INK_TYPE_IS_INCOMPATIBLE! @ 2\mod_1265636718268_21372.doc @ 22428 @ Protokoll Displayanzeige Ursache...
  • Seite 172 Protokoll Displayanzeige Ursache Code Geschw.begrenzung fuer die Die Geschwindigkeit des Tintensorte Transportsystems ist zu hoch für die gewählte Tintensorte. CODE: BF Behebung • Reduzieren sie die Geschwindigkeit des Transportsystems. Pos: 104 /Bedienungsanleitungen/Geräte spezifisch/Drucker/8.x_Ü3_Additional_Error_Messages @ 2\mod_1277120986227_21372.doc @ 23024 @ 3 Bedienungsanleitung Version 3.1...

  • Seite 173: Weitere Fehlermeldungen

    8.4.2 Weitere Fehlermeldungen Pos: 105.1 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M01_Checksum error flash -> RAM transfer @ 2\mod_1271940887638_21372.doc @ 22759 @ Meldung Ursache MONITOR-ERROR: M01 Checksummenfehler während das Flash in den RAM übertragen wurde FAULT: xxxxxxxx CHKSUM:ssss-ssss Behebung • Starten Sie die Drucker neu Pos: 105.2 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M02_USB-EPROM Read @ 2\mod_1271941102636_21372.doc @ 22760 @ Meldung Ursache...
  • Seite 174 Meldung Ursache MONITOR-ERROR: M05 Die Bezeichnung vom Hex file ist nicht gültig. Kein PPC Typ. INVALID FILE -PPC Behebung • Hex file ist nicht korrekt Pos: 105.6 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M06_EPROM Unexpected address S0 @ 2\mod_1271941249182_21372.doc @ 22764 @ Meldung Ursache MONITOR-ERROR: M06 Während der Datenübertragung wurde ein fehlerhafter...
  • Seite 175 Meldung Ursache MONITOR-ERROR: M10 Falsche Checksumme vom Hex file S7 FAULT: xxxxxxxx CHKSUM:ssss-ssss Behebung • Hex file neu übertragen • Wenn der Fehler weiterhin besteht, rufen sie den Service Pos: 105.11 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M11_EPROM Image too large @ 2\mod_1271942098442_21372.doc @ 22771 @ Meldung Ursache MONITOR-ERROR: M11...
  • Seite 176 Meldung Ursache MONITOR-ERROR: M15 USB-EPROM konnte nicht gelöscht werden WRITE USB-EEPROM RETRY, CALL SERVIC Behebung • Hex file neu laden • Wenn der Fehler weiterhin besteht, rufen sie den Service Pos: 105.16 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Monitor Messages/M16_READ USB-EEPROM @ 3\mod_1299069292099_21372.doc @ 30669 @ Meldung Ursache MONITOR-ERROR: M16...

  • Seite 177: Technische Unterstützung

    8.5 Technische Unterstützung Falls technische Fragen oder Probleme auftreten, die in dieser Bedienungsanleitung nicht aufgeführt oder gelöst werden, wenden Sie sich an Ihren autorisierten Quadient- Händler. Halten Sie die folgenden Informationen zum Gerät bereit: • Genaue Bezeichnung des Geräts (Typenschild).

  • Seite 178: Verbrauchsmaterialien Und Zubehör

    Pos: 110 /Bedienungsanleitungen/Geräte neutral/9.1_Ü2_Consumables @ 0\mod_1253021759325_21372.doc @ 21568 @ 2 9.1 Verbrauchsmaterialien Pos: 111 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Tinten/9.1_Ü3_Standard inks for [Channelname] address printers @ 1\mod_1260895786690_21372.doc @ 22170 @ 3 9.1.1 Tintenpatronen für Quadient Adressdrucker Die folgende Liste der verfügbaren -Tintensorten gibt den aktuellen Stand zum Zeitpunkt der Veröffentlichung dieser wieder.
  • Seite 179 Schnell trocknende pigmentierte Tinte für Versatile Black beschichtete Materialien. Eine der Teilenummer: 4127666B beliebtesten Tintensorten! Eine schnell trocknende Tinte, die optimale IQ 2392A Ergebnisse ergibt, wenn ein Infrarot- Teilenummer: 9200030P Trockner in Verbindung mit dem Drucker verwendet wird. Schnell trocknende Tinte für eine Vielzahl Max Glossy Tinte unterschiedlicher Materialien.
  • Seite 180 9.1.3 Farbwanne Name Farbwanne Teilenummer 4141555U Anwendung Ersatzfarbwanne für Servicestation Pos: 114 /Bedienungsanleitungen/Geräte neutral/9.1_Ü2_Accessories @ 1\mod_1263810488989_21372.doc @ 22243 @ 2 Bedienungsanleitung Version 3.1...
  • Seite 181 3060A) Teilenummer 4136420V Anwendung Erforderlich, um die FD-13/FD-15 -Zuführung vor dem Drucker AS-3060 aufzustellen. Dieses Gestell ist erforderlich, wenn Zuführung und Drucker zusammen auf einem Tisch aufgestellt werden. Gewicht 5 kg Pos: 116 /Zubehör/AS-3060A/G2000.1.738.02_Signalleuchte @ 0\mod_1255001179290_21372.doc @ 21830 @ 3 9.2.2 Tower-Leuchte...

  • Seite 182: Untertisch Für As-3060A

    Schublade für Untertisch (Tastaturhalterung) Teilenummer 9200872R Anwendung Die Schublade kann an dem Untertisch für den Quadient AS-3060A montiert werden. In der Schublade kann eine Standard PC Tatstatur untergebracht werden. Pos: 119 /Zubehör/AS-3060A/R0630.5.914_Anbau Feeder DDP/DA630 Compact @ 1\mod_1255068853538_21372.doc @ 21909 @ 2...

  • Seite 183: Anbau Für Den As-3060A Fd-13/Fd-15 Anleger

    9.2.3.2 Anbau für den AS-3060A FD-13/FD-15 Anleger Name Anbau AS-3060A FD-13/FD-15 Teilenummer 4138727Y Anbau für den Quadient FD-13/FD-15 Anleger, welcher an Anwendung den Quadient AS-3060A Untertisch angebaut wird. Pos: 120 /Zubehör/AS-3060A/R0630.5.913_Schublade für Anbau Feeder @ 1\mod_1255071441928_21372.doc @ 21932 @ 2 9.2.3.3 Schublade für Anlegeranbau Name Schublade für Anlegeranbau...

  • Seite 184: Auslaufrollen Für Das Cs-800 Transportband

    9.2.3.4 Anbau für AS-3060A CS-800 Name Anbau für AS-3060A CS-800 Teilenummer 4136400Z Anbau für Quadient CS-800 welcher an den Quadient Anwendung AS-3060A Untertisch angebracht wird. Pos: 122 /Zubehör/AS-3060A/R0630.5.917_Anbau Auslaufrollen @ 3\mod_1292488427188_21372.doc @ 28852 @ 2 9.2.3.5 Auslaufrollen für das CS-800 Transportband Name Auslaufrollen für das CS-800 Transportband...

  • Seite 185: Zusatzgeräte

    9.3 Zusatzgeräte Pos: 124 /Zubehör/[Zusatzgeräte] (kein Zubehör)/n/a_Dreamfeeder @ 1\mod_1255344925756_21372.doc @ 21942 @ 9.3.1 Quadient FD-13 Feeder Quadient FD-13 Feeder Name Bitte kontaktieren Sie ihren autorisierten Quadient Händler. Teilenummer Anwendung Kompakte Friktion sanleger (Feeder) für Materialien bis 13“ (330 mm) Papierbreite.
  • Seite 186 9.3.2 Transportband Quadient CS-800 Transportband Quadient CS-800 Name Bitte kontaktieren Sie ihren autorisierten Quadient Händler. Teilenummer Anwendung Transportband für Dauer- und Schuppbetrieb. Kann auf einem Tisch oder einem speziellen Ständer betrieben werden. Gewicht 10 kg Transportgeschwindigkeit 0,2 - 0,9 m/s stufenlos regelbar...

  • Seite 187: Technische Daten

    (z. B. aus der Zuführung heraus) sein, bevor es in den Drucker gelangt Max. Materialformat (bei Verwendung 420 x 330 mm der Quadient FD-13 Zuführung Max. Materialstärke 18 mm Max. Druckbereich (Breite x Höhe) 500 x 76 mm (Breite = in Materialtransportrichtung)
  • Seite 188 Schnittstellen Ethernet (TCP/IP) / USB 2.0 /Seriell (für Servicezwecke) Konnektivität Nothaltkette mit externen Geräten Start-, Stopp- und Geschwindigkeitskontrolle für -Zuführung und -Transportband 2 Relaisausgänge zum Steuern externer Geräte (z. B. Kuvertversatz, Kreuzleger) Centaur-Tintentanksystem für große Mengen Druckerstatuslicht Abmessungen L x B x H 880 x 740 x 330 mm Gewicht 92 kg...

  • Seite 189: Anhang

    11 Anhang Pos: 129.1 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/Ü2_How to completely remove printer drivers from Windows Vista and Windows 7 @ 3\mod_1298277086228_21372.doc @ 30444 @ 2 11.1 Wie man vollständig die Druckertreiber aus Windows Vista und Windows 7 entfernt 1.
  • Seite 190 • Ein neues Dialogfenster geht auf. Mit “Löschen” bestätigen. Pos: 129.2 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Printer Driver & Cables to PC/Ü2_How to completely remove printer drivers from Windows XP and Windows 2000 @ 3\mod_1298031435957_21372.doc @ 30414 @ 2 11.2 Wie man vollständig die Druckertreiber aus Windows XP und Windows 2000 entfernt •...

  • Seite 191: Verwendung Eines Bereits Installierten Druckertreiber

    2. Die plug • Die Ordner öffnen. and play C:\Windows\System32\Spool\drivers\win32x86 or Ordner C:\Windows\System32\Spool\drivers\win32x64 löschen Bemerkung: Der “Windows” Ordner kann bei manchen PC‘s an einem anderen Ort liegen. • Alle Ordner löschen, außer dem Ordner “3”! 3. Löschen der • Ordner öffnen .inf Dateien C:\Windows\inf Bemerkung: Der “Windows”...

  • Seite 192: Abbildung 72: Neue Hardware Gefunden

    Abbildung 73: Assistent für das Suchen Abbildung 72: Neue Hardware gefunden neuer Hardware • Identifizieren Sie die Nummer des USB Anschlusses an welchem Identifizieren der Drucker angesteckt ist wie im Kapitel Identifizieren der der USB Nummer des verwendeten USB Anschlusses beschrieben. Anschluss- nummer 4.

  • Seite 193: Netzwerkverbindung

    11.3.2 Netzwerkverbindung 1. Prüfen Sie • Stellen Sie sicher, dass der bereits installierte Druckertreiber auch für Ihren neuen Drucker verwendet werden kann. So benötigt installierten beispielsweise das Druckermodel AS-700 den Druckertreiber “AS- Treiber 700”. 2. Hinzufügen • Fügen Sie dem bereits installierten Druckertreiber einen “Standard eines TCP/IP TCP/IP Anschluss”...

  • Seite 194: Abbildung 74: Geräte Manager

    • Klicken Sie mit der rechten Maustaste auf den Drucker. Identifizieren • Wählen Sie “Eigenschaften” und klicken Sie auf den Reiter der USB “Details”. Anschluss- nummer • In der Auswahlliste “Eigenschaft” wählen Sie “Busverhältnisse”. • In dem Eintrag bei “Wert” wird die Nummer des USB Anschlusses gezeigt.

  • Seite 195: Abbildung 76: Eingabeaufforderung Meldung Ok

    2. Öffnen Sie die • Wählen Sie START > Alle Programme > Zubehör > Eingabeaufforderung Eingabeaufforderung • Oder geben Sie “cmd” in die Suchbox des Windows Startmenüs ein. • Nun öffnet sich die Eingabeaufforderung. 3. Verwendung des • Tippen Sie folgendes “ping”...

  • Seite 196: Abbildung 77: Eingabeaufforderung Meldung Nicht Ok

    5. Die Verbindung • Wenn der Drucker NICHT korrekt in Ihr Netzwerk eingebunden ist, arbeitet NICHT dann erhalten Sie folgende Meldung in der Eingabeaufforderung. korrekt • Abbildung 77: Eingabeaufforderung Meldung NICHT OK • In diesem Fall prüfen Sie bitte die Netzwerkeinstellungen wie in diesem Dokument beschrieben.
  • Seite 197 Adresse * Der Port 9100 wird üblicherweise für Drucker verwendet. Bitte stellen Sie sicher, dass dieser Port in ihrem Netzwerk nicht blockiert ist oder nutzen Sie eine andere Portnummer ** Die im Drucker eingestellte IP Adresse muss in Ihrem Netzwerk gültig sein und dem Drucker permanent zugeordnet sein.

  • Seite 198: Direkte Verbindung Über Netzwerkkabel Zwischen Drucker Und Pc

    11.4.1.3 Direkte Verbindung über Netzwerkkabel zwischen Drucker und PC Ändern der IP Adresse des PCs Bitte notieren Sie sich alle Netzwerkeinstellungen Ihres PC, bevor Sie Änderungen vornehmen. Wenn Sie Ihren PC später wieder an ein Netzwerk anschließen möchten, dann müssen Sie die Netzwerkeinstellungen wieder ändern.

  • Seite 199: Vorgehensweise Beim Erstellen Von Druckdateien

    11.5 Vorgehensweise beim Erstellen von Druckdateien Abhängig von der verwendeten Software, kann eine Druckdatei auf zweierlei Weise erstellt werden. 1. Erstellen einer • Öffnen Sie in der Software das Dialogfeld zum Druckdatei direkt aus der Drucken (in der Regel über Datei > Drucken). Software •...

  • Seite 200: Abbildung 80: Eigenschaften Des Druckeranschlusses

    2. Erstellen einer • Wählen Sie im Menü „Start“ von Microsoft Windows Druckdatei durch Ändern das Menü “Drucker und Faxgeräte” aus. • Klicken Sie mit der rechten Maustaste auf den Druckertreiberanschlusses Drucker, für den Sie eine Druckdatei erstellen in Dateiausgabe möchten, und wählen Sie „Eigenschaften“.
  • Seite 201 1. Bevor Sie • Nutzen Sie die DRUCKEREINSTELLUNGEN Funktion, im SERVICE beginnen Menü, um alle aktuellen Einstellungen des Druckers auszudrucken. Diese Informationen werden später benötigt. • Stellen Sie sicher dass der richtige Druckertreiber für ihre Gerät Installiert und Einsatzbereit ist. Druckertreiber muss installiert sein Bitte stellen Sie sicher, dass der richtige Druckertreiber installiert ist, bevor Sie die Aktualisierung starten.
  • Seite 202 Führen Sie die Datei „Setup.exe“ aus, und konfigurieren Sie die Software wie in der Abbildung rechts gezeigt. Klicken Sie auf „OK“. Schließen Sie das Programm, und starten Sie es erneut. Klicken Sie auf „Settings“. Klicken Sie auf „Text file“. Bedienungsanleitung Version 3.1...
  • Seite 203 Aktivieren Sie „Send to printer“. Klicken Sie auf „OK“. Klicken Sie dann auf „Save“. Öffnen Sie das Programm. Dann: Klicken Sie auf „Text file“. Suchen Sie nach der HEX-Datei der Flashware. Klicken Sie auf „Open“. Wählen Sie den Druckertreiber, der auf den USB-Anschluss eingestellt ist, an dem der Drucker angeschlossen ist.

  • Seite 204: Vorgehensweise Beim Anschließen Des Quadient Fd-13/Fd-15- Anlegers

    Flashware-Datei übertragen wird. Versuchen Sie, die Datei erneut zu senden. Pos: 133 /Bedienungsanleitungen/Geräte spezifisch/Drucker/11.x_Ü2_How to connect the FD13/FD15 Feeder @ 1\mod_1264412698536_21372.doc @ 22300 @ 2 11.7 Vorgehensweise beim Anschließen des Quadient FD-13/FD-15- Anlegers Pos: 134 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-3060A/11.1.1_Ü3_Connecting_the_FD-13/FD15_Feeder_AS-3060A_ONLY_619 @ 2\mod_1276776827035_21372.doc @ 23014 @ Verwenden des Gestells In dieser Anweisung wird davon ausgegangen, dass Sie das Gestell für den...

  • Seite 205: Abbildung 81: Serielle Verbindung Zwischen Drucker Und Zuführung

    Zuführung auf Gestell platzieren Schließen Sie Verbinden Sie beiden Geräte mit dem seriellen Kabel 9200057S, wie unten den Quadient gezeigt. FD-13/FD-15- Anleger mit dem seriellen Kabel an die Quadient AS-3060A an Abbildung 81: Serielle Verbindung zwischen Drucker und Zuführung Anschließen Schließen Sie die Not-Stoppsysteme beider Geräte an, wie in Kapitel 3.4.4 auf...

  • Seite 206: Abbildung 82: Separiersystem

    Anpassen der • Lösen Sie die Flügelschrauben der Papierseitenführungen, und Separierrollen drücken Sie diese ganz nach außen (siehe Abbildung 82). an die • Überzeugen Sie sich davon, dass die beiden äußeren Justierknöpfe Materialstärke (F2) des Separiersystems zentriert sind ( ••• -Position ). Entsperren Sie das Separiersystem, indem Sie den Separierfeststellgriff (F3) im Uhrzeigersinn drehen (siehe Abbildung 83).
  • Seite 207 Schmales Material und nicht verwendete Separierrollen Stellen Sie beim Zuführen schmaler Materialien sicher, dass die Position der nicht verwendeten Separierrollen ebenfalls an die Materialstärke angepasst ist. Legen Sie daher beim Einstellen der Papiertrennung unbedingt ein kleines Stück Papier unter jede nicht verwendete Separierrolle.

  • Seite 208: Abbildung 86: Justieren Der Papierzuführungsrampe Und Der Führung (Seitenansicht)

    Abbildung 86: Justieren der Abbildung 87: Den Stapel mit Papierzuführungsrampe ausgefächertem Material füllen und der Führung (Seitenansicht) (Seitenansicht) Auffüllen des • Sofern noch nicht geschehen, fächern Sie einen kleinen Stapel von Papierstapels Produkten (etwa 25 mm) aus und legen ihn zwischen die Papierseitenführungen (F7) ein.
  • Seite 209 Zuführung ist z. B. leer. R&P Mode Diese Angabe wird einem bestimmten Druckermodus angezeigt, der kein Standardmodus ist. Dieser Text wird angezeigt, wenn der Modus Lesen und Drucken aktiv ist. In diesem Modus empfängt der Drucker die Daten für eine Seite erst, nachdem die Daten von einem externen Gerät (z.
  • Seite 210 der Lesen-und-X-Modi aktiv ist. TrackMod Diese Angabe wird einem bestimmten Druckermodus angezeigt, der kein Standardmodus ist. Dieser Text wird angezeigt, wenn Modus Nachverfolgen aktiv ist. In diesem Modus überwacht der Drucker den Papierfluss. Der Drucker kann beispielsweise erkennen, wenn Seiten im Papierfluss fehlen.
  • Seite 211 SPOT COLOUR q IMS INK Spezialanwendungstinte zum Drucken auf schwierige Druckträger. Lesen Sie die zusätzlichen Bedienungshinweise für diesen Tintentyp. u USER INK Nicht optimierte Standardparameter. Diese Parameter können für alle nicht von Quadient genehmigten Tinten verwendet werden. Bedienungsanleitung Version 3.1...
  • Seite 212 t KH-UV2 TEXT Nur für bestimmte Druckermodelle über ein Funktionsaktualisierung. Spezialanwendungstinte zum Drucken auf Kunststoffdruckträger. Erfordert einen UV-Trockner. Diese Einstellung sollte zum Drucken von reinen Textdruckaufträgen verwendet werden. g KH-UV2 GRAP (Grafik) Nur für bestimmte Druckermodelle über ein Funktionsaktualisierung. Spezialanwendungstinte zum Drucken auf Kunststoffdruckträger.

  • Seite 213: Konformitätserklärungen

    11.11 Konformitätserklärungen Pos: 140 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/Declaration of conformity_Introduction @ 2\mod_1270642943823_21372.doc @ 22716 @ Die in dieser Anleitung dargestellten Produkte entsprechen den Anforderungen der folgenden Richtlinien: Pos: 141 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/Machinery and EMC directive @ 2\mod_1270640778289_21372.doc @ 22715 @ EG-Richtlinien EG-Richtlinie Jahr/Registriernr.
  • Seite 214 Spannungsschwankungen Grenzwerte für DIN EN 61000-3-2:2006-10 Oberschwingungsströme Begrenzung von DIN EN 61000-3-3:2009-06 Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs- Versorgungsnetzen für Geräte mit einem Bemessungsstrom Pos: 142 /Bedienungsanleitungen/Geräte spezifisch/Drucker/CE & FCC Declarations/CE Warning Class A Device_619_ONLY @ 3\mod_1297852620204_21372.doc @ 30341 @ Warnung Dieses ist eine Einrichtung der Klasse A.
  • Seite 215 12 Glossar Begriff Beschreibung Adressierung Mit Adressierung ist das Aufdrucken einer Adresse auf ein Objekt gemeint, damit dieses auf postalischem Weg zugestellt werden kann. In der Regel bezieht sich die Adressierung auf das Aufbringen der Empfängeradresse. Siehe Personalisieren und Individualisieren ASCll ASCll ist die Abkürzung für "American Standard Code for Information Interchange".
  • Seite 216 Direktadressierer Ein Direktadressierer-Drucker druckt die Adresse direkt auf einen Druckträger (z. B. ein Kuvert). Eine indirekte Methode der Adressierung eines Druckträgers besteht beispielsweise im Anbringen von Adressetiketten. dpi (dots per inch) beschreibt, wie viele Bildelemente (Pixel) pro Zoll (25,4 mm) gedruckt werden. Siehe Auflösung Druckbereich Der Druckbereich umfasst die maximale Breite, die für die...
  • Seite 217 Escape-Sequenz Siehe PCL. Escape-Zeichen Das Escape-Zeichen (EC) leitet im ASCII-Code einen Befehl ein. Dieses Zeichen wird nicht gedruckt. Die Zeichen, die dem Escape-Zeichen folgen, werden vom Drucker als Befehlscodes erkannt. Siehe PCL Ethernet Ist eine Technologie, die Software und Hardware für kabelgebundene Datennetze (LAN) spezifiziert.
  • Seite 218 Lesen und Drucken Lesen und Drucken (L&D) beschreibt einen Produktionsprozess, bei dem die auf ein Dokument zu druckenden Daten (z. B. die auf ein Kuvert zu druckende Adresse) kurz vor dem Druckvorgang von einem Lesegerät (z. B. einer Kamera oder einem Barcode-Leser) eingelesen werden.
  • Seite 219 PCL (= Printer Control Language) ist eine Befehlssprache zur Steuerung von Druckern. Diese Sprache wurde von Hewlett- Packard entwickelt. Personalisieren Mit Personalisierung ist das Drucken individueller Informationen auf ein statisches, vorgedrucktes Dokument gemeint. Die häufigste Anwendung der Personalisierung ist der Druck einer Grußformel am Anfang eines Briefs (z.
  • Seite 220 Separierfinger Mithilfe der Separierfinger erfolgt der Einzelblatteinzug von einem Stapel von Druckmedien. Die Blätter über dem untersten Blatt werden damit zurückgehalten. Serielle Schnittstelle Eine serielle Schnittstelle übertragt Daten aufeinanderfolgend (Bit für Bit) vom Computer an den Drucker. Sie wird mithilfe eines RS-232-C-Anschlusses verbunden.
  • Seite 221 13 Index Abbrechen eines Druckauftrags ... 50 Flashware aktualisierung ....201 Führung ......... 208 Anheben und Absenken der Druckeinheiten ......39 Glossar .......... 216 Ansaugung ........40 Hauptanzeige........27 Anschluss......... 32 Installationsort........13 Anzeige ........... 27 Kein Papier ........209 Ausrichtung ........
