TREND T10 Bedienungsanleitung Seite 13

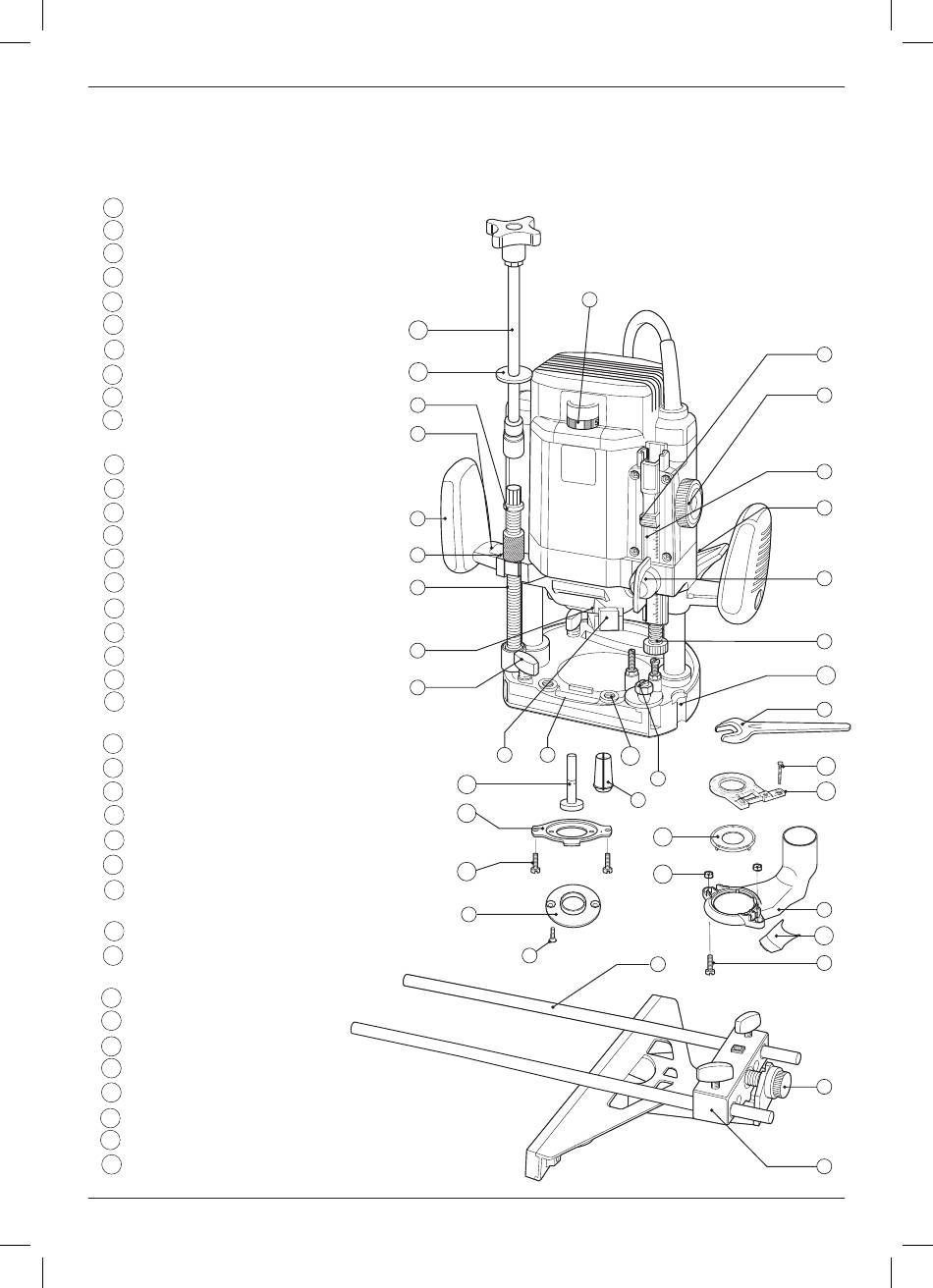

TEILELISTE T11
A Verriegelungshebel für Tiefenverstellung
B Geschwindigkeitsregler
C Handgriff
D Ein-/Aus-Schalter
E Verschlußhebel für Tiefeneinstellung
F Microfeineinstellung für Tiefeneinstellung
G Einstellrad für Tiefeneinstellung
H Skala für Tiefeneinstellung
I Lupe für Tiefeneinstellung
J Verschlußknopf Anti-Vibrationsfeder für
Seitenanschlag
K Spannzangenmutter
L Arretierungshebel für Spindel
M Basisplatte
N Revolveranschlag für Tiefeneinstellung
O Spannzange
P Rändelmutter
Q Gewindespindel
R Sechskantverschlussmutter für Gewindespindel
S Kopierring 30 mm
T Befestigungsschrauben für Kopierring
U Führungsstangen für Seitenanschlag 10 x 360
mm
V Parallelanschlag / Seitenanschlag
W Microfeineinstellschraube für Seitenanschlag
X Gabelschlüssel 22 mm
Y Staubabsaugstutzen 35 mm Durchmesser
Z Befestigungsschrauben für Staubabsaugstutzen
AA Befestigungsmutter für Staubabsaugstutzen
AB Reduzierring für Staubabsaugstutzen /
Einlegedeckel
AC Obere Halteklemme für Staubabsaugstutzen
AD Befestigunsschrauben für
Staubabsaugstutzenhalteklemme
AE Untere Halteklemme für Staubabsaugstutzen
AF Schnellwechsel- und Tischöffnung
AG Führungsschienenbefestigung
AH Innere Platte für Kopierringe
AI Befestigungschrauben für innere Platte
AJ Höhenfeineinstellung
AK Zentrierdorn für Kopierringe
AL Höhenfeineinstellungskala
B
AJ
AL
R
4
D
C
P
Q
K
J
L M
AK
AH
AI
S
T
D E U T S C H
AG
N
O
AB
AA
U
I
G
H
A
E
F
AF
X
AD
AC
Y
AE
Z
W
V
de - 8
