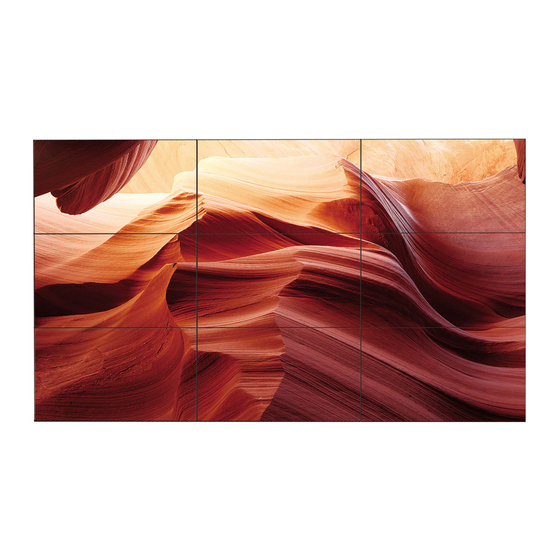

LG 55LV75A Benutzerhandbuch
Monitor signage
Vorschau ausblenden
Andere Handbücher für 55LV75A:
- Handbuch (21 Seiten) ,
- Benutzerhandbuch (85 Seiten)
Verwandte Anleitungen für LG 55LV75A
Inhaltszusammenfassung für LG 55LV75A
- Seite 1 BENUTZERHANDBUCH MONITOR SIGNAGE Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MONITOR SIGNAGE-MODELLE 55LV75A 55LV77A www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS - Einstellung des Formats LIZENZEN - Verwenden der Eingangsliste MONTAGE UND UNTERHALTUNG VORBEREITUNG - Herstellung der Verbindung mit einem Auspacken kabelgebundenen Netzwerk Teile - Netzwerkstatus So installieren Sie im Hochformat - Anschließen von USB-Speichergeräten Entfernen der L-Klammern vor der Mon- - Durchsuchen von Dateien tage - Wiedergabe von Filmen... - Seite 3 INHALTSVERZEICHNIS FEHLERBEHEBUNG TECHNISCHE DATEN IR-CODES RS-232-STEUERUNG Anschließen des Kabels RS-232C-Konfigurationen Kommunikationsparameter Befehlsreferenzliste Übertragungs-/Empfangsprotokoll...
-
Seite 4: Lizenzen
LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern. -
Seite 5: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt und dem Zubehör. CD (Benutzerhandbuch, Netzkabel IR-Empfänger... -
Seite 6: Teile
MONTAGE UND VORBEREITUNG Teile... -
Seite 7: So Installieren Sie Im Hochformat
MONTAGE UND VORBEREITUNG So installieren Sie im Hochformat Zum Installieren im Hochformat drehen Sie das Gerät im Uhrzeigersinn. Entfernen der L-Klammern vor der Montage Entfernen Sie vor der Montage die L-Klammern von den Ecken des Monitors. HINWEIS Bewahren Sie die L-Klammern für einen späteren Transport des Monitors auf. -
Seite 8: Maßnahmen Zum Panelschutz Bei Der
MONTAGE UND VORBEREITUNG Maßnahmen zum Panelschutz bei der Lagerung Richtig Falsch Panel Panel Wenn das Produkt aufrecht gelagert werden soll, halten Sie es an beiden Seiten fest, und kippen Wird das Produkt über die Panel-Seite gekippt, Sie es vorsichtig nach hinten, sodass das Panel kann der untere Rand des Panels beschädigt wer- nicht den Boden berührt. -
Seite 9: Installation An Einer Wand
MONTAGE UND VORBEREITUNG Installation an einer Wand VORSICHT Um den Monitor an einer Wand zu montieren Trennen Sie erst das Netzkabel, bevor Sie (optional), verwenden Sie die Schrauben, die von den Monitor bewegen oder installieren. An- VESA als Zubehör geliefert werden, um ihn zu sonsten besteht Stromschlaggefahr. - Seite 10 MONTAGE UND VORBEREITUNG Befestigen des Geräts an der Wand (optional) WARNUNG (Abhängig vom Modell) Wenn Sie ein Produkt an einem nicht ausreichend gesicherten Standort aufbauen, besteht die Gefahr, dass es herunterfällt.Viele Unfälle, besonders solche, die Kindern passieren, lassen sich vermeiden, wenn Sie folgende einfache Sicherheitsvorkehrungen treffen: »...
-
Seite 11: Einrichten Externer Geräte
MONTAGE UND VORBEREITUNG EINRICHTEN EXTERNER GERÄTE IR-EMPFÄNGER Hierdurch kann ein Fernbedienungssensor an der von Ihnen gewünschten Stelle platziert werden. Diese Anzeige kann wiederum andere Anzeigen über ein RS-232C-Kabel steuern. -
Seite 12: Anordnen Von Displays
MONTAGE UND VORBEREITUNG Anordnen von Displays So installieren Sie den Monitor * Beispiel für die Tile-Anordnung 2 x 2 * Montieren Sie den Monitor an der Wand oder der Wandmontageplatte, indem Sie die Schrauben zur Befestigung der VESA-Wandhalterung verwenden. Befestigungsschrauben für VESA-Wandhalterung (M6) -
Seite 13: Verbinden Von Monitoren
MONTAGE UND VORBEREITUNG Verbinden von Monitoren Verbinden Sie den Monitor mit zusätzlichen Geräten, indem Sie die Schrauben zur Befestigung der VESA-Wandhalter- ung in derselben Weise wie oben beschrieben verwenden. Monitor 4 ist mit den anderen Monito- ren verbunden (Anordnung 2 x 2) Nachdem Sie die Geräte miteinander verbunden haben, nutzen Sie den Verbindungssteg, um den Abstand zwischen ihnen zu regulieren. -
Seite 14: Fernbedienung
FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch basieren auf den Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie den Monitor bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V-AAA), legen Sie die -Pole entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. -
Seite 15: Navigationstasten
FERNBEDIENUNG AUTO ⓘ INFO Automatisches Anpassen Zeigt Informationen zum der Bildposition und Erhöhen Eingang an. der Bildstabilität (nur RGB- Eingang) SETTINGS Öffnet und schließt die Haupt- W.BAL menüs und speichert Ihre Öffnet das Menü „Weißab- Eingaben. gleich“. S.MENU (SuperSign-Menütaste) Diese Tastenauswahl gilt Wählt Menüs oder Einstellun- nicht. -
Seite 16: Anzeigen Des Gerätenamens Eines An Einen Eingang Angeschlossenen Geräts
FERNBEDIENUNG Anzeigen des Gerätenamens eines an einen Eingang angeschlossenen Geräts Zeigen Sie an, welches Gerät an welchen externen HINWEIS Eingang angeschlossen ist. Unterstützte externe Eingänge: HDMI, DVI-D Zeigen Sie die Eingangsliste an, und drücken und Display Port Sie die blaue Taste auf Ihrer Fernbedienung Verfügbare Eingangsbezeichnungen: PC und (Taste für die Eingangsbezeichnung). -
Seite 17: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs Anschließen des RGB Überträgt das analoge Videosignal von Ihrem PC Ihr Monitor unterstützt Plug & Play*. an den Monitor. Verbinden Sie den PC und den Monitor wie in der folgenden Abbildung mithilfe des * Plug &... -
Seite 18: Anschließen Des Dvi
VERWENDEN DES MONITORS Anschließen des DVI HDMI-Anschluss Überträgt das digitale Videosignal von Ihrem PC Überträgt digitale Video- und Audiosignale vom PC an den Monitor. Verbinden Sie den PC und den an den Monitor. Verbinden Sie den PC mithilfe des Monitor wie in der Abbildung mithilfe des DVI- HDMI-Kabels mit dem Monitor, wie in der folgen- Kabels. -
Seite 19: Display Port-Anschluss
VERWENDEN DES MONITORS Display Port-Anschluss IR-Empfängerverbindung Überträgt digitale Video- und Audiosignale vom PC Ermöglicht die Verwendung einer IR-Empfängerer- an den Monitor. Verbinden Sie den PC, wie in der weiterung. folgenden Abbildung gezeigt, mithilfe des Display Port-Kabels mit dem Monitor. Wählen Sie die Display Port-Eingangsquelle. Rückseite des Produkts. -
Seite 20: Einstellen Des Bildschirms
VERWENDEN DES MONITORS Einstellen des Bildschirms Anpassen der Bildoptionen Anpassen der einfachen und erweiterten Optionen Auswahl eines Bildmodus jedes Bildmodus für optimale Darstellung. Anzeige von Bildern mit optimalen Einstellungen Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs zu gelangen. durch Wahl eines der voreingestellten Bildmodi. -
Seite 21: Anpassen Der Optionen Für Die Ver
VERWENDEN DES MONITORS Anpassen der Optionen für die Verwendung als PC-Bildschirm Anpassen der Optionen jedes Bildmodus für opti- male Darstellung. Diese Funktion ist im Modus RGB[PC] ver- fügbar. Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs zu gelangen. Drücken Sie die Navigationstasten, um zu BILD zu gelangen, und drücken Sie OK. -
Seite 22: Verwenden Von Zusatzoptionen
VERWENDEN DES MONITORS Verwenden von Zusatzoptionen Einstellung des Formats Ändern der Bildgröße, um das Bild in einer optimalen Größe anzuzeigen, durch Drücken von während des Fernsehens. VORSICHT Wenn auf dem Bildschirm über einen längeren Zeitraum ein stehendes Bild angezeigt wird, brennt sich dieses ein und führt zu einer dauerhaften Veränderung des Bildschirms. - Seite 23 VERWENDEN DES MONITORS - 16:9: Mit folgender Auswahl haben Sie die Möglich- - 4:3: Mit der folgenden Auswahl können Sie das keit, das Bild horizontal in linearer Proportion anzu- Original-4:3-Format nutzen, links, und rechts auf passen, damit es den gesamten Bildschirm ausfüllt dem Bildschirm erscheinen graue Balken.
-
Seite 24: Verwenden Der Eingangsliste
VERWENDEN DES MONITORS Verwenden der Eingangsliste Auswahl einer Eingangsquelle INPUT (EINGANG), um die Drücken Sie auf Liste mit Eingangssignalen anzuzeigen. Drücken Sie die Navigationstasten, um zu einem der Eingangssignale zu gelangen, und drücken Sie OK. Input source Description Wiedergabe von Videos über einen Videorekorder oder andere externe Geräte. -
Seite 25: Unterhaltung
UNTERHALTUNG UNTERHALTUNG Herstellung der Verbindung mit So nehmen Sie die Netzwerkeinstellungen vor: (Auch wenn das Display bereits automatisch ver- einem kabelgebundenen Netz- bunden wurde, schadet ein nochmaliges Ausfüh- werk ren der Einrichtung nicht). Drücken Sie die Taste SETTINGS, um zu den Verbinden Sie das Display über den LAN-Port wie Hauptmenüs zu gelangen. -
Seite 26: Netzwerkstatus
Details erfahren Sie von Ihrem Drücken Sie die Navigationstasten, um zu Internetdienstanbieter. NETZWERK zu gelangen, und drücken Sie LG ist nicht für Fehlfunktionen des Displays und/oder der Internetverbindung verantwortlich, die durch Kommunikationsfehler im Rahmen Drücken Sie die Navigationstasten, um Netz-... -
Seite 27: Anschließen Von Usb-Speichergeräten
UNTERHALTUNG Anschließen von USB-Speicher- Tipps zur Verwendung von USB-Speichergeräten geräten Es kann nur ein USB-Speichergerät erkannt werden. Schließen Sie USB-Speichergeräte wie Falls das USB-Speichergerät über einen einen USB-Flash-Speicher oder eine externe USB-Hub angeschlossen wird, wird das Festplatte an das Display an, und nutzen Sie die Gerät nicht erkannt. -
Seite 28: Durchsuchen Von Dateien
UNTERHALTUNG Sichern Sie wichtige Dateien, denn es be- Durchsuchen von Dateien steht die Möglichkeit, dass Daten auf einem USB-Speicher beschädigt werden. LG über- Zugreifen auf Foto-, Musik- oder Filmlisten und nimmt keine Verantwortung für entstehende Durchsuchen von Dateien: Datenverluste. Schließen Sie das USB-Speichergerät an. -
Seite 29: Unterstützte Dateiformate
UNTERHALTUNG Unterstützte Dateiformate Unterstützte Dateiformate Movie DAT, MPG, MPEG, VOB, AVI, DIVX, MP4, (Spiel- MKV, TS, TRP, TP, ASF, WMV, FLV) film) Spielfilm (*.mpg/*.mpeg/*dat/*.ts/*.trp/*.tp/*. vob/*.mp4/*.mov/*.mkv/*.divx/*.avi/*.asf/*. wmv/*.flv/*.avi (motion-jpeg)/*. mp4 (motion-jpeg)/*.mkv (motion-jpeg)) unterstützte Datei Videoformat: DivX 3.11, DivX4, DivX5. DivX6 Xvid1.00, Xvid1.01, Xvid1.02, Xvid1.03, Xvid1.10 beta-1/beta-2, Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1, JPEG, Sorenson H.263... -
Seite 30: Wiedergabe Von Filmen
UNTERHALTUNG Wiedergabe von Filmen Geben Sie einen Film wieder. Geben Sie auf dem Display Videodateien wieder. Sie können auf dem Display alle auf einem Die Wiedergabe wird mit folgenden Tasten ge- USB-Speichergerät oder in einem freigegebenen steuert. Ordner auf einem PC gespeicherten Videodateien wiedergeben. - Seite 31 20 Mbit/s. (außer Motion geändert werden, haben keinen Einfluss auf JPEG: 10 Mbit/s) die Fotoliste und die Musikliste. LG garantiert keine einwandfreie Wiedergabe Werte für Optionen, die in der Fotoliste von Profilen, die in H.264/AVC mit Level 4.1 bzw. der Musikliste geändert werden, oder höher codiert wurden.
- Seite 32 UNTERHALTUNG Bei Auswahl von Set Video Play (Wählen Sie die Codeseite Unterstützte Sprachen Video-Wiedergabe aus): Latein1 Englisch, Spanisch, Französisch, Drücken Sie die Navigationstasten, um Picture Deutsch, Italienisch, Schwedisch, Size (Bildgröße), Audio Language (Audio- Finnisch, Niederländisch, Portugie- sprache), Subtitle Language (Untertitelspra- sisch, Dänisch, Rumänisch, Norwe- che) oder Repeat (Wiederholung) anzuzei- gisch, Albanisch, Gälisch, Walisisch,...
-
Seite 33: Anzeigen Von Fotos
UNTERHALTUNG Anzeigen von Fotos Anzeigen von Bilddateien auf einem USB-Spei- chergerät. Die Anzeige auf dem Bildschirm kann von Modell zu Modell unterschiedlich sein. Drücken Sie die Navigationstasten, um zu Mei- ne Medien zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur Fotoliste zu gelangen, und drücken Sie OK. - Seite 34 UNTERHALTUNG Verwendung der Fotooptionen Option Beschreibung ENERGY Drücken Sie die Taste mehrmals, Verwenden Sie während der Ansicht von Fotos die um die Helligkeit des Bildschirms zu SAVING erhöhen. folgenden Optionen. 01_a.jpg y Dia-Geschw.: Wählen Sie die 2008/12/10 1920 x 1080 Geschwindigkeit der Dia-Show aus 479 KB (Schnell, Mittel, Langsam).
- Seite 35 UNTERHALTUNG Bei Auswahl von Wählen Sie die Foto-Ansicht-Einstellungen aus: Drücken Sie die Navigationstasten, um zu Dia-Geschw wählen, Übergangseffekte oder BGM zu gelan- gen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Option „Übergangseffekte“ Option Beschreibung Gleiten Das aktuelle Foto gleitet horizontal, vertikal oder diagonal aus dem Bildschirm, und das nächste...
-
Seite 36: Wiedergabe Von Musik
UNTERHALTUNG Wiedergabe von Musik Die Wiedergabe wird mit folgenden Tasten ge- steuert. Drücken Sie die Navigationstasten, um zu Mei- ne Medien zu gelangen, und drücken Sie OK. Seite 1/1 Musikliste 3 Datei(en) markiert Laufwerk 1 Seite 1/1 Drücken Sie die Navigationstasten, um zur ►... - Seite 37 UNTERHALTUNG Tipps zum Abspielen von Musikdateien Musikoptionen Diese Einheit unterstützt keine ID3-Tags, die Drücken Sie SETTINGS, um zu den Popup- in MP3-Dateien eingebettet sind. Menüs zu gelangen. Drücken Sie die Navigationstasten, um zu Set HINWEIS Audio Play (Audio-Wiedergabe-Einstellun- gen) zu gelangen,und drücken Sie OK. Eine beschädigte oder fehlerhafte Musikda- tei wird nicht wiedergegeben, sondern in der Wiedergabezeit wird 00:00 angezeigt.
-
Seite 38: Inhaltsliste Betrachten
UNTERHALTUNG Inhaltsliste betrachten Wiedergabe der gespeicherten Dateien mithilfe der Exportoption in SuperSign Manager. Drücken Sie die Navigationstasten, um zu Mei- ne Medien zu gelangen, und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten zur Option „Musikliste“, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drü- cken Sie OK. -
Seite 39: Divx® Vod-Anleitung
UNTERHALTUNG DivX® VOD-Anleitung DivX® VOD-Abmeldung Melden Sie vom Gerät aus auf der Website www. divx.com/vod mit dem achtstelligen DivX-Deaktivie- DivX® VOD-Registrierung rungscode ab. Um gekaufte oder geliehene DivX® VOD-Inhalte wiedergeben zu können, müssen Sie Ihr Gerät auf Drücken Sie die Taste SETTINGS, um zu den der Website www.divx.com/vod mit dem zehnstel- Hauptmenüs zu gelangen. -
Seite 40: Verwenden Von Pip/Pbp
UNTERHALTUNG Verwenden von PIP/PBP Wählen Sie das Symbol PIP oder PBP aus der Wiedergabeliste aus. Zur Anzeige von Videos und Bildern auf dem USB-Gerät auf einem einzelnen Monitor durch Unterteilung in Haupt- und Unteranzeigen. Drücken Sie die Taste MENÜ, um OPTION aufzurufen, und drücken Sie OK. -
Seite 41: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Zugriff auf die Hauptmenüs Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs zu gelangen. Drücken Sie die Navigationstasten, um zu einem der folgenden Menüs zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. -
Seite 42: Einstellungen Im Menü Bild
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü BILD BILD Bewegen • Format : 16:9 ꔋ Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Energie sparen : Aus zu gelangen. • Easy Brightness Control : Aus • Smart Energy Saving : Aus Drücken Sie die Navigationstasten, um zu BILD... - Seite 43 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung TruMotion Korrigiert Bilder, so dass Bildfolgen flüssiger wiedergegeben TruMotion Tief werden. ◄ ► • De-Judder • Tief : De-Judder/De-Blur-Wert ist auf 3 eingestellt. • Hoch : De-Judder/De-Blur-Wert ist auf 7 eingestellt. • De-Blur • Anwender : De-Judder/De-Blur kann manuell eingestellt werden.
- Seite 44 ANPASSEN VON EINSTELLUNGEN Erweiterte Bildoptionen Einstellung Beschreibung Dynamischer Kon- Passt den Kontrast optimal an die Helligkeit des Bildschirms an. Das trast Bild wird durch Aufhellen heller Bildanteile und Abdunkeln dunkler Bildanteile verbessert. (Aus/Tief/Mittel/Hoch) (Diese Funktion ist in den folgenden Modi verfügbar: AV, Component, DP, HDMI, DVI.) Dynamische Farbe Stellt die Farben für ein lebendigeres, satteres und klareres Bild ein.
-
Seite 45: Einstellungen Im Menü Audio
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü AUDIO AUDIO Bewegen Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Stumm : Off ꔋ • Digitaler Audioeingang : Audioeingang zu gelangen. AUDIO Drücken Sie die Navigationstasten, um zu zu gelan- gen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. -
Seite 46: Einstellungen Im Menü Zeit
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü ZEIT ZEIT Bewegen Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Uhr ꔋ zu gelangen. • Ausschaltzeit : Aus • Einschaltzeit : Aus ZEIT Drücken Sie die Navigationstasten, um zu zu gelangen, •... -
Seite 47: Allgemeine Bedienung
ANPASSEN VON EINSTELLUNGEN Allgemeine Bedienung OPTION Bewegen Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Sprache (Language) ꔋ zu gelangen. • ISM Methode : Normal • DPM-Auswahl : Ein Drücken Sie die Navigationstasten, um zu OPTION • Ausfallsicherung : Aus gelangen, und drücken Sie OK. - Seite 48 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Werkseinstellung Wählen Sie diese Option, um zu den standardmäßigen Werkseinstellungen zurückzukehren. Set ID Sie können jedem Produkt eine eindeutige Kennnummer bzw. ID (Namenszuordnung) zuwei- sen, wenn mehrere Produkte zur Anzeige angeschlossen sind. Geben Sie mithilfe der Taste die Nummer ein (1 bis 255), und kehren Sie zurück.
- Seite 49 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Lüfter Einstellung (Nur für Modell Modus Mit dieser Option wird die Innentemperatur des Monitors angezeigt und 55LV77A) der Lüfter gesteuert. • Auto: Der Lüfter wird entsprechend den Temperatureinstellungen ein- oder ausgeschaltet. • Ein: Der Lüfter ist immer eingeschaltet. •...
- Seite 50 ANPASSEN VON EINSTELLUNGEN Teil Modus Diesem Monitor können zusätzliche Monitore als Teile hinzugefügt werden, um einen großen, geteilten Bild- schirm zu erstellen. • 3X3: • 1X2: • 2X2: • Aus: Mit 2 Monitoren Mit 4 Monitoren Mit 9 Monitoren Wenn die Option Teil Modus deaaktiviert ist ID 3 ID 2...
- Seite 51 ANPASSEN VON EINSTELLUNGEN PIP/PBP HINWEIS Hierüber werden Videos und Fotos auf dem USB- Der Nebenbildschirm wird nur bei Gerät auf einem einzelnen Monitor, angezeigt, Verwendung eines USB-Geräts unterstützt. indem sie auf Haupt- und Nebenbildschirm verteilt werden. Nebenbildschirm Modus Komponente *PIP (Picture In Picture, Bild im Bild): Zeigt die Nebenbildschirmanzeige auf dem Hauptbildschirm an.
-
Seite 52: Picture Id
ANPASSEN VON EINSTELLUNGEN Picture ID Mit der Bild ID können Sie die Einstellungen Wenn Sie die linke oder rechte Pfeiltaste drück- eines bestimmten Geräts (Bildschirms) ändern, en oder wiederholt die Ein-Taste betätigen, indem Sie einen einzelnen IR-Empfänger für wechselt die Bild ID zwischen Aus und 1 - 4. Multi-Vision verwenden. -
Seite 53: Einstellungen Im Menü Netzwerk
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü NETZWERK NETZWERK Bewegen • Playername vergeben ꔋ Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Netzwerkeinst. : Kabelgebunden zu gelangen. • Netzwerkstatus : Nicht verbunden • Server-IP-Einstellungen für den Player Drücken Sie die Navigationstasten, um zu NETZWERK •... -
Seite 54: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN HERSTELLEN VON VERBINDUNGEN Schließen Sie mehrere externe Geräte auf der Rückseite des Monitors an. Wählen Sie das gewünschte externe Gerät aus, und verbinden Sie es, wie in der folgenden Abbildung gezeigt, mit dem Monitor. Überprüfen Sie den Anschlusstyp des externen Geräts. Gehen Sie zur entsprechenden Abbildung, und überprüfen Sie die Anschlussdetails. -
Seite 55: Externe Geräteanschluss
HERSTELLEN VON VERBINDUNGEN Externe Geräteanschluss HDMI-Anschluss Überträgt digitale Video- und Audiosignale von einem Verbinden Sie einen HD-Receiver, DVD-Player externen Gerät an den Monitor. Verbinden Sie das oder Videorekorder mit dem Monitor, und wählen externe Gerät, wie in der folgenden Abbildung ge- Sie den entsprechenden Eingangsmodus aus. -
Seite 56: Komponenten-Anschluss
HERSTELLEN VON VERBINDUNGEN Komponenten-Anschluss AV(CVBS)-Verbindung Überträgt analoge Video- und Audiosignale von ei- Überträgt analoge Video- und Audiosignale von nem externen Gerät an den Monitor. Verbinden Sie einem externen Gerät an den Monitor. Verbinden das externe Gerät, wie in der folgenden Abbildung Sie das externe Gerät, wie in der folgenden Abbil- gezeigt, mithilfe des RGB-Component-Kabels mit dung gezeigt, mithilfe des Composite-Kabels mit... -
Seite 57: Audioverbindung
HERSTELLEN VON VERBINDUNGEN Verbinden mit dem LAN Audioverbindung Ein analoges/digitales Audiosignal wird vom Monitor an ein externes Gerät gesendet. Verwendung eines Routers (Wechseln) Verbinden Sie das externe Gerät mithilfe des Audiokabels mit dem Monitor wie in der folgenden Abbildung gezeigt. Wechseln Rückseite des Produkts. -
Seite 58: Verketten Von Monitoren
HERSTELLEN VON VERBINDUNGEN Verketten von Monitoren Um verschiedene, miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signalein- gangskabels (DP-Kabel) am DP Out-Anschluss von Monitor 1 und das andere Ende am DP In-Anschluss des anderen Produkts an. DP Cable Verwenden Sie das mitgelieferte Kabel oder ein DisplayPort-zertifiziertes Kabel Version 1.1a oder höher. -
Seite 59: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts y Überprüfen Sie, ob das Netzkabel ordnungsgemäß an eine Steckdose angeschlossen? angeschlossen ist. Das Gerät ist eingeschaltet, der y Passen Sie Helligkeit und Kontrast erneut an. Bildschirm ist aber sehr dunkel. - Seite 60 FEHLERBEHEBUNG Auf dem Gerät wird ein Nachbild angezeigt. Problem Lösung Wenn das Gerät ausgeschaltet y Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel wird, erscheint ein Nachbild. schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. Die Audiofunktion funktioniert nicht. Problem Lösung Kein Ton?
-
Seite 61: Technische Daten
15-poliges D-Sub, DVI/HDMI/DP(Digital), AV(CVBS), IR, USB, RS-232C, LAN - Sie können den Komponenten-Ausgang verwenden, wenn Sie ein 15-poliges D-Sub-Umwandlungskabel an den RGB-Anschluss anschließen. Stromversorgung Nennspannung 55LV75A 100-240 V~, 50/60 Hz, 2,1 A 55LV77A 100-240 V~, 50/60 Hz, 3,1 A Stromverbrauch 55LV75A Eingeschaltet : 160 W Typ. -
Seite 62: Abmessungen
TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. ( Siehe S.9 ) (Einheit: mm) 684,2 1213,4 88,5 Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern. -
Seite 63: Unterstützter Modus Komponenten
TECHNISCHE DATEN HDMI/Display Port (DTV) unterstützter Modus Unterstützter Modus RGB (PC) Horizontale Vertikale Horizontale Vertikale Auflösung Auflösung Frequenz (kHz) Frequenz (Hz) Frequenz (kHz) Frequenz (Hz) 480 / 60P 31,5 31,469 59,94 640 x 480 576 / 50P 31,25 37,5 640 x 480 720 / 50P 37,5 720 x 400... - Seite 64 TECHNISCHE DATEN HINWEIS Wenn das Kabel an den DVI-, HDMI-Aus- gang oder den Display Port angeschlossen ist, können Sie den PC- oder den DTV- Modus wählen. Beim Anschluss an den PC empfiehlt sich der PC-Modus, beim An- schluss an den DTV der DTV-Modus. HINWEIS Vertikale Frequenz: Zur optimalen Monitor- anzeige für den Benutzer sollte das Bild wie...
-
Seite 65: Ir-Codes
IR-CODES IR-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Je nach Modell werden einige Tastencodes nicht unterstützt. Code (Hexa) Funktion HINWEIS TASTE DER FERNBEDIENUNG Power TASTE DER FERNBEDIENUNG INPUT MONITOR ON TASTE DER FERNBEDIENUNG MONITOR OFF TASTE DER FERNBEDIENUNG ENERGY SAVING ( TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG... -
Seite 66: Rs-232-Steuerung
RS-232-STEUERUNG RS-232-STEUERUNG Verwenden Sie dieses Verfahren, um mehrere Produkte an einen einzelnen PC anzuschließen. Sie können mehrere Produkte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen. Die Set ID im Menü „Option“ muss zwischen 1 und 255 liegen und darf nicht mehrmals vorkommen. Anschließen des Kabels Schließen Sie das RS-232C-Kabel wie in der Abbildung dargestellt an. -
Seite 67: Befehlsreferenzliste
RS-232-STEUERUNG Befehlsreferenzliste BEFEHL DATEN (Hexadezimal) 01. Ein/Aus 00 bis 01 02. Signalquellen-Auswahl Siehe „Signalquellen-Auswahl“. 03. Format Siehe „Format“. 04. Energie sparen Siehe „Energie sparen“. 05. Bildmodus Siehe „Bildmodus“. 06. Kontrast 00 bis 64 07. Helligkeit 00 bis 64 08. Schärfe 00 bis 64 09. - Seite 68 RS-232-STEUERUNG BEFEHL DATEN (Hexadezimal) 37. Ausfallsicherung – Signalquellen- Siehe „Ausfallsicherung – Signalquellen-Aus- Auswahl wahl“. 38. Grundeinstellung 00 bis 02 39. Kachel Modus 00 bis 01 40. Kachel Modus überprüfen 41. Kachel ID Siehe „Kachel ID“. 42. Kachel H Position (Horizontal) 00 bis 32 43.
-
Seite 69: Übertragungs-/Empfangsprotokoll
RS-232-STEUERUNG Übertragungs-/Empfangsprotokoll Übertragung [Command1][Command2][ ][Set ID][ ][Data][Cr] * [Command1]: Erster Befehl zum Steuern des Sets. * [Command2]: Zweiter Befehl zum Steuern des Sets. * [Set ID]: Wird für ein Set verwendet, das Sie steuern möchten. Im OSD-Menü kann jedem Monitor unter „OP- Wird für ein Set verwendet, das Sie steuern möchten. - Seite 70 RS-232-STEUERUNG 01. Ein/Aus (Befehl: k a) 04. Energie sparen (Befehl: j q) Ein-/Ausschalten des Displays. Einstellen der Energiesparfunktion. Übertragung Übertragung [k][a][ ][Set ID][ ][Data][Cr] [j][q][ ][Set ID][ ][Data][Cr] Daten 00: Aus Daten 00: Aus 01: Ein 01: Minimum 02: Mittel Bestätigung 03.
- Seite 71 RS-232-STEUERUNG 07. Helligkeit (Befehl: k h) 10. Farbton (Befehl: k j) Einstellen der Helligkeit auf dem Bildschirm. Zur Einstellung des Farbtons auf dem Bildschirm. * Diese Funktion ist nur bei AV/Component/DTV- Übertragung Modus-Eingang verfügbar. [k][h][ ][Set ID][ ][Data][Cr] Übertragung Daten 00 bis 64: Helligkeit 0 bis 100 [k][j][ ][Set ID][ ][Data][Cr] Bestätigung Daten 00 bis 64: Farbton R50 bis G50...
- Seite 72 RS-232-STEUERUNG 13. V Position (Befehl: f r) 16. Balance (Befehl: k t) Einstellen der vertikalen Bildschirmposition. Zur Einstellung der Balance. * Diese Funktion ist nur verfügbar, wenn der Kachel Übertragung Modus auf „Aus“ eingestellt ist. [k][t][ ][Set ID][ ][Data][Cr] * Der Betriebsbereich variiert je nach Auflösung des Daten 00 bis 64: Links 50 bis Rechts 50 RGB-Eingangs.
- Seite 73 RS-232-STEUERUNG 19. Bässe (Befehl: k s) 22. Lautstärkeregelung (Befehl: k f) Einstellen der Werte für Bässe. Einstellen der Wiedergabelautstärke. Übertragung Übertragung [k][s][ ][Set ID][ ][Data][Cr] [k][f][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Bässe 0 bis 100 Daten 00 bis 64: Lautstärke 0 bis 100 Bestätigung Bestätigung [s][ ][Set ID][ ][OK/NG][Data][x]...
- Seite 74 RS-232-STEUERUNG 25. Ausschaltzeit (Wiederholungsmodus/Zeit) (Be- 26. Einschaltzeit (Wiederholungsmodus/Zeit) (Befehl: fehl: f e) f d) Einstellen der Funktion „Ausschaltzeit (Wiederho- Einstellen der Funktion „Einschaltzeit (Wiederho- lungsmodus/Zeit)“. lungsmodus/Zeit)“. Übertragung Übertragung [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [f][d][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Daten 1 Daten 1 1.
- Seite 75 RS-232-STEUERUNG 27. Einschaltzeit – Eingang (Befehl: f u) 28. Ausschaltzeit (Befehl: f f) Auswahl eines externen Eingangs für die aktuelle Einstellen der Ausschaltzeit. Festlegung der Einschaltzeit und Hinzufügen einer Übertragung geplanten Aufnahme oder Ändern einer vorhandenen [f][f][ ][Set ID][ ][Data][Cr] geplanten Aufnahme.
- Seite 76 RS-232-STEUERUNG 31. Autom. Aus (Befehl: f g) 34. Betriebsanzeige (Befehl: f p) Einstellen der Funktion „Autom. aus“. Einstellen der Funktion „Betriebsanzeige“. Übertragung Übertragung [f][g][ ][Set ID][ ][Data][Cr] [f][p][ ][Set ID][ ][Data][Cr] Daten 00: Aus (Kein Aus nach 15 Minuten) Daten 00: Aus 01: 15 min.
- Seite 77 RS-232-STEUERUNG 37. Signalquelle Ausfallsicherung auswählen (Befehl: 40. Kachel Modus überprüfen (Befehl: d z) m j) Zum Überprüfen des Status des Kachel Modus Auswahl der Signalquelle für automatisches Schal- Übertragung ten. [d][z][ ][Set ID][ ][Data][Cr] * Diese Befehl ist nur verfügbar, wenn der Modus Daten FF: Status des Kachel Modus überprüfen „Ausfallsicherung (Automatisch)“...
- Seite 78 RS-232-STEUERUNG 43. Kachel V Position (Vertikal) (Befehl: d f) 46. Natürlicher Modus (im Kachel Modus) (Befehl: d j) Zum Anpassen der vertikalen Kachelposition. Um das Bild natürlich anzuzeigen, wird der Teil des * Diese Funktion ist nur verfügbar, wenn beim Kachel Bildes ausgelassen, der normalerweise in der Lücke Modus die Option „Natürlich“...
- Seite 79 RS-232-STEUERUNG 49. Lüfter-Fehlerprüfung (Befehl: d w) 52. Taste (Befehl: m c) Prüfen von Lüfterfehlern. Senden eines Tastencodes der IR-Fernbedienung. Übertragung Übertragung [d][w][ ][Set ID][ ][Data][Cr] [m][c][ ][Set ID][ ][Data][Cr] Daten FF: Status lesen Daten IR_KEY_CODE Bestätigung Bestätigung [w][ ][Set ID][ ][OK/NG][Data][x] [c][ ][Set ID][ ][OK/NG][Daten][x] Daten 00: Lüfterfehler Informationen zu Tastencodes siehe IR-Code.
- Seite 80 RS-232-STEUERUNG 55. Seriennummer überprüfen (Befehl: f y) 58. Weißabgleich – Grünverstärkung (Befehl: j n) Prüfen der Seriennummern. Einstellen von Weißabgleich – Grünverstärkung. Übertragung Übertragung [j][n][ ][Set ID][ ][Data][Cr] [f][y][ ][Set ID][ ][Data][Cr] Daten 00 bis FE: Grünverstärkung 0 bis 254 Daten FF: Seriennummer des Produkts prüfen Bestätigung Bestätigung...
- Seite 81 RS-232-STEUERUNG 61. PC-Stromversorgung (Befehl: d t) 64. Easy Brightness Control Schedule (Befehl: s s) Zum Ein- und Ausschalten des PCs, wenn der PC Legt den Easy Brightness Control Schedule fest. und der Monitor synchronisiert sind. Übertragung Übertragung [s][s][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [d][t][ ][Set ID][ ][Data][Cr] Data1 Daten...
- Seite 82 RS-232-STEUERUNG 65. Leuchtdichtwerte messen (Befehl: m u) Ist die Angabe 07 Misst Leuchtdichtwerte. Data1 00: Alle Temperatursensoren ausgefallen 01: Oberer Sensor normal, Unterer Sensor Übertragung ausgefallen, Hauptsensor ausgefallen [m][u][ ][Set ID][ ][FF][Cr] 02: Oberer Sensor ausgefallen, Unterer Sensor Bestätigung normal, Hauptsensor ausgefallen 03: Oberer Sensor normal, Unterer Sensor [u][][SetID][][OK/NG][Data1][Data2][Data3][Data4] normal, Hauptsensor ausgefallen...
- Seite 83 RS-232-STEUERUNG 67. BLU Maintenance (Befehl: m t) Wechselt zwischen EIN/AUS der BLU Maintenance. Übertragung [m][t][ ][Set ID][ ][Data][Cr] Daten 00: BLU Maintenance AUS 01: BLU Maintenance EIN ** Wird je nach Modell möglicherweise nicht unter- stützt. Bestätigung [t][ ][Set ID][ ][OK/NG][Data][x] 68.
- Seite 84 Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshin- weise zum Download bereit. LG Electronics stellt Ihnen gegen eine Ge- bühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD- ROM bereit. Wenden Sie sich per E-Mail an LG ...
