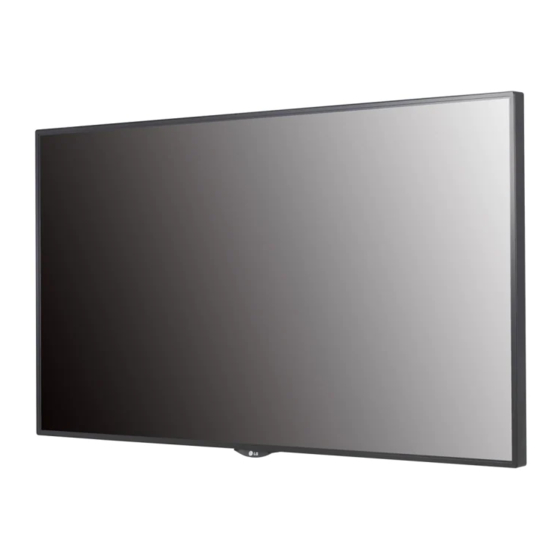

LG 42LS75C Benutzerhandbuch

Digital signage
Vorschau ausblenden

Werbung

BENUTZERHANDBUCH
Digital Signage
von LG
(MONITOR SIGNAGE)
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
42LS75C
42LS73C
49LS75C
49LS73C
55LS75C
55LS73C
Copyright © 2017 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com

Werbung

loading

  Andere Handbücher für LG 42LS75C

  Verwandte Anleitungen für LG 42LS75C

  Inhaltszusammenfassung für LG 42LS75C

  • Seite 1 (MONITOR SIGNAGE) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 42LS75C 42LS73C 49LS75C 49LS73C 55LS75C 55LS73C www.lg.com Copyright © 2017 LG Electronics Inc. Alle Rechte vorbehalten.
  • Seite 2: Inhaltsverzeichnis

    - Anschließen des Standfußes ........15 - Anschließen der Lautsprecher ........16 - Verbinden des IR- und Lichtsensors ....17 - Portrait Layout ..............18 - Anbringung und Entfernung der LG- Logohalterung ..............19 - Installation an einer Wand ........21 FERNBEDIENUNG ...... 24 HERSTELLEN VON VERBINDUNGEN ......
  • Seite 3: Sicherheitsvorkehrungen

    ACHTUNG - Dies ist ein Produkt der Klasse A. Der Betrieb dieses Gerätes in Wohngebieten kann erhebliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen. SICHERHEITSVORKEHRUNGEN Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch. WARNUNG Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen.
  • Seite 4 Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montierung an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden ist.
  • Seite 5: Sicherheitshinweise Zum Netzadapter Und Zur Verhinderung Von Stromunfällen

    - Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. - Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen.
  • Seite 6 • Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird. - Staubschichten können Brände verursachen; beschädigte Isolierungen können zu Stromlecks, Stromschlägen oder Feuer führen. • Befestigen Sie das Stromkabel vollständig. - Falls das Stromkabel nicht vollständig befestigt ist, könnte ein Feuer ausbrechen. •...
  • Seite 7: Vorsichtsmaßnahme Beim Bewegen Des Produkts

    Vorsichtsmaßnahme beim Bewegen des Produkts WARNUNG • Vergewissern Sie sich, dass das Produkt ausgeschaltet ist. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. • Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.
  • Seite 8: Vorsichtsmaßnahme Beim Verwenden Des Produkts

    Vorsichtsmaßnahme beim Verwenden des Produkts WARNUNG • Demontieren Sie das Produkt nicht und führen Sie Reparaturen und Änderungen nicht selbst durch. - Feuer und Stromschläge können die Folge sein. - Wenden Sie sich an den Service, wenn das Gerät überprüft, kalibriert oder repariert werden soll. •...
  • Seite 9: Wandmontage

    • Geben Sie zwei bis vier Tropfen Wasser auf ein weiches Tuch und reiben das Gehäuse ab. Die besten Reinigungsergebnisse erreichen Sie beim Wischen in nur eine Richtung. Bei zu viel Flüssigkeit entstehen Flecken. Bei zuviel Feuchtigkeit können Flecken entstehen. CHEMIE WASSER •...
  • Seite 10: Lizenz

    LIZENZ Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.
  • Seite 11: Montage Und Vorbereitung

    • SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neuste Software für Ihr Modell herunter. • Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht von der Garantie...
  • Seite 12: Optionales Zubehör

    Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Standfußsatz Schrauben Standfuß Durchmesser 4,0 mm x Gewindesteigung 0,7 mm x Länge ST-200T 10 mm (inkl.
  • Seite 13 OPS-Kit KT-OPSA Schrauben Verbindungskabel Karte (Leitfaden für die Netzkabel Einrichtung) Pixelsensor-Kit KT-SP0 Wi-Fi-Dongle-Kit AN-WF500 HINWEIS • Kabelhalter/Kabelbinder sind in einigen Ländern und für einige Modelle möglicherweise nicht verfügbar. • Für bestimmte Modelle ist optionales Zubehör verfügbar. Kaufen Sie dieses bei Bedarf separat. •...
  • Seite 14: Teile Und Tasten

    Teile und Tasten Die Abbildung kann je nach Modell abweichen. Tasten INPUT: Ändert die Eingangsquelle. • • MENU: Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. • : Zur Programmauswahl. • : Nach links und rechts. • AUTO/SET: Zeigt das aktuelle Signal und den Modus an. •...
  • Seite 15: Anschließen Des Standfußes

    Anschließen des Standfußes - Nur für bestimmte Modelle. - Die Abbildung kann je nach Modell abweichen.
  • Seite 16: Anschließen Der Lautsprecher

    Anschließen der Lautsprecher - Nur für bestimmte Modelle. - Die Abbildung kann je nach Modell abweichen. Schließen Sie vor dem Installieren der Lautsprecher ein Eingangssignalkabel an. Befestigen Sie den Lautsprecher mit einer Schraube wie dargestellt. Stellen Sie vor dem Anschließen sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist.
  • Seite 17: Verbinden Des Ir- Und Lichtsensors

    Verbinden des IR- und Lichtsensors Wenn das Kabel mit dem Produkt verbunden ist, wird die Funktion für den Empfang von Fernbedienungssignalen aktiviert. Der IR- und Lichtsensor ist magnetisch. Bringen Sie ihn auf der Vorderseite des Produkts an der Ecke an. [Vorderseite] VORSICHT VORSICHT...
  • Seite 18: Portrait Layout

    Portrait Layout Zur Installation im Hochformat drehen Sie den Monitor von der Vorderseite gesehen 90 Grad gegen den Uhrzeigersinn (wenn Sie dem Bildschirm zugewandt sind). Verwenden des Kensington-Schlosses (Diese Funktion steht nicht bei allen Modellen zur Verfügung.) Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. Weitere Informationen zur Installation und Verwendung des Systems finden Sie im Handbuch, das im Lieferumfang des Kensington- Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com.
  • Seite 19: Anbringung Und Entfernung Der Lg-Logohalterung

    Entfernung der LG-Logohalterung Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie die beiden Schrauben, die die LG-Logohalterung unten auf der Rückseite des Monitors befestigen, mithilfe eines Schraubenziehers.
  • Seite 20 Anbringung der LG-Logohalterung auf der rechten Seite Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie die beiden Schrauben, die die LG-Logohalterung unten auf der Rückseite des Monitors befestigen, mithilfe eines Schraubenziehers.
  • Seite 21: Installation An Einer Wand

    Schrauben, die die Standardlänge überschreiten, können Schäden im Innern des Monitors verursachen. Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden.
  • Seite 22 Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
  • Seite 23 Befestigen des Monitors an der Wand (optional) (Das Verfahren kann je nach Modell abweichen.) Setzen Sie die Ringschrauben oder Halterungen und Schrauben an der Rückseite des Monitors ein, und ziehen Sie sie fest. - Wenn an den Ringschraubenpositionen bereits Schrauben eingesetzt sind, entfernen Sie zunächst die anderen Schrauben.
  • Seite 24: Fernbedienung

    FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.
  • Seite 25 Auswahl des Bildmodus. Aktivieren der Startleiste. Öffnet das Menü für den Weißabgleich. Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. SuperSign-Menütaste. Navigationstaste Navigiert durch Menüs und Einstellungen. oder Wählt Menüs oder Einstellungen und speichert Ihre Eingaben. Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.
  • Seite 26: Herstellen Von Verbindungen

    HERSTELLEN VON VERBINDUNGEN Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts. Anschluss eines PCs Ein Teil der Kabel wird nicht mitgeliefert.
  • Seite 27 HINWEIS • Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss. • Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. ein 15-Pin-D-Sub-Kabel und ein DVI-D/HDMI- Kabel, die den technischen Daten des Produkts entsprechen. • Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal. •...
  • Seite 28: Verketten Von Monitoren

    Verketten von Monitoren Um verschiedene miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signaleingangskabels (DP-Kabel) am DP Out-Anschluss von Monitor 1 und das andere Ende am DP In-Anschluss des anderen Produkts an. * DP-Kabel – Verwenden Sie ein DP-Kabel, das für DP1.1a (SST), DP1.2 (MST) oder höher zertifiziert ist. HINWEIS •...
  • Seite 29: Verwenden Der Eingangsliste

    Verwenden der Eingangsliste → HDMI1 → HDMI2 → DISPLAYPORT → OPS/DVI-D •...
  • Seite 30: Fehlerbehebung

    FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts • Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. angeschlossen? Wird die Meldung „Ungültiges Format“ • Das Signal des PCs (Grafikkarte) befindet sich außerhalb des vertikalen angezeigt? oder horizontalen Frequenzbereichs des Geräts.
  • Seite 31 Auf dem Gerät wird ein Nachbild angezeigt. Problem Lösung Wenn das Gerät ausgeschaltet wird, • Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel erscheint ein Nachbild. schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. • Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen.
  • Seite 32 VORSICHT • Ein Einbrennen von Bildern tritt nicht auf, wenn das Bild auf dem Bildschirm sich ständig bewegt. Es kann jedoch zum Einbrennen kommen, wenn man für längere Zeit ein Standbild anzeigt. Daher ist es empfehlenswert, die folgenden Anweisungen zu beachten, um die Wahrscheinlichkeit eines Einbrennens bei Standbildern zu mindern. Es wird empfohlen, die Anzeige auf dem Bildschirm mindestens einmal alle 12 Stunden zu verändern.
  • Seite 33: Technische Daten

    TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. „ “ steht für Wechselstrom (AC), und „ “ bezieht sich auf Gleichstrom (DC). LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display) Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Grafikkarte wird dies...
  • Seite 34 42LS75C / 42LS73C LCD-Bildschirm Pixelpitch 0,4833 mm (H) x 0,4833 mm (V) Stromquellen Nennleistung AC 100-240 V ~ 50/60 Hz 1,2 A Stromverbrauch Eingeschaltet: 110 W (Typ.) Ruhemodus: ≤ 0,5 W Standby-Modus: ≤ 0,5 W Abmessungen (Breite Monitor 948,7 mm x 555,3 mm x 31,7 mm / 12,5 kg x Höhe x Tiefe) /...
  • Seite 35 HDMI/ DVI-D/ DisplayPort/ OPS (PC)-Unterstützungsmodus Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) 800 x 600 37,879 60,317 1024 x 768 48,363 1280 x 720 44,772 59,855 1366 x 768 47,712 1280 x 1024 63,981 60,02 1680 x 1050 65,290 59,954 1920 x 1080 67,5 HDMI/ DisplayPort/ OPS (DTV)-Unterstützungsmodus...
  • Seite 36 Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvorkehrungen durch. Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruchs. Vorübergehende Geräuschentwicklungen beim EIN- oder MODELL AUS-Schalten dieses Geräts sind normal.
