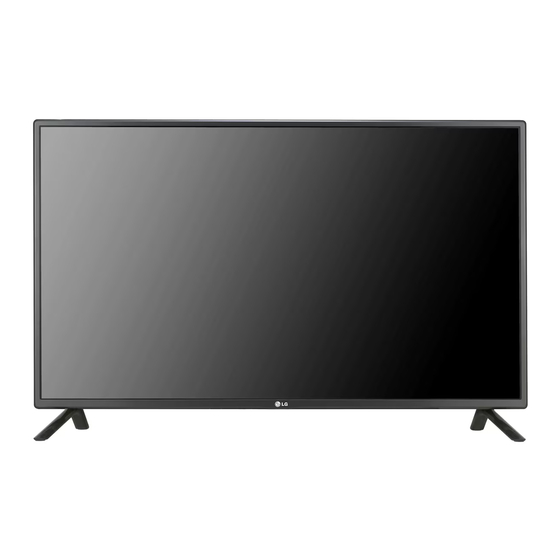

Verwandte Anleitungen für LG 32LS33A
Inhaltszusammenfassung für LG 32LS33A
- Seite 1 BENUTZERHANDBUCH MONITOR SIGNAGE Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MONITOR SIGNAGE-MODELLE 42LS35A 32LS33A 47LS35A 42LS33A 47LS33A 55LS35A 55LS33A 65LS33A www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS - Wiedergabe von Filmen LIZENZEN - Anzeigen von Fotos - Wiedergabe von Musik MONTAGE UND - Inhaltsliste betrachten VORBEREITUNG ANPASSEN VON Auspacken EINSTELLUNGEN Optionales Zubehör Teile Zugriff auf die Hauptmenüs Montage des Standfußes - Einstellungen im Menü BILD Anschließen der Lautsprecher - Einstellungen im Menü... - Seite 3 LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.
-
Seite 4: Montage Und Vorbereitung
Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Ak- tualisierungen der Produktfunktionen vorbehalten. SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (http://www.lgecommercial.com/supersign), und laden Sie die neueste Software für Ihr Modell herunter. -
Seite 5: Optionales Zubehör
Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Standfuß Lautsprecher Kabelhalter/ SP-2100 Kabelbinder ST-321T 32LS33A ST-421T 42LS33A/ 42LS35A 47LS33A/ 47LS35A ST-471T 55LS33A/ 55LS35A ST-651T 65LS33A Schrauben... -
Seite 6: Teile
MONTAGE UND VORBEREITUNG Teile Anschlussfeld Bildschirmtasten Beschreibung Zur Programmauswahl. Regelt die Lautstärke. Zeigt das aktuelle Signal und den Modus an. Drücken Sie diese Taste, um die Anzeige automatisch anzupassen (im RGB-Modus verfügbar) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. Ändert die Eingangsquelle. -
Seite 7: Montage Des Standfußes
MONTAGE UND VORBEREITUNG Montage des Standfußes - Nicht für alle Modelle zutreffend. Breiten Sie ein weiches Tuch auf einem Tisch aus und legen Sie denFernseher mit dem Bildschirm nach unten auf dem Tuch ab. Befestigen Sie den Standfuß mit den Schrauben auf der Rückseite desFernsehers, wie in der Abbildung gezeigt. -
Seite 8: Anschließen Der Lautsprecher
42LS35A 47LS35A 55LS35A 65LS33A - Nicht für alle Modelle zutreffend. Schließen Sie vor dem Installieren der 32LS33A Lautsprecher ein Eingangssignalkabel an. Verwenden Sie zum Organisieren und Schließen Sie vor dem Installieren der Befestigen der Kabel einen Kabelbinder. Lautsprecher ein Eingangssignalkabel an. -
Seite 9: Ir-Empfänger
MONTAGE UND VORBEREITUNG IR-Empfänger Verwendung des Kensington-Sicherheitssystems Der Anschluss des Kensington-Sicherheitssystems Hierdurch kann ein Fernbedienungssensor an der befindet sich an der Rückseite des Monitors. von Ihnen gewünschten Stelle platziert werden.Der Weitere Informationen zur Installation und IR-Empfänger enthält einen Magneten. Kann an Verwendung finden Sie im Handbuch, das im der Monitorkante angebracht werden. -
Seite 10: Wandmontage
Wandmontagehalterung. Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. Verwenden Sie eine autorisierte Wandhalte- rung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fach- 10 cm personal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her-... - Seite 11 MONTAGE UND VORBEREITUNG Befestigen des Geräts an der Wand (optional) WARNUNG (Abhängig vom Modell) Wenn Sie ein Produkt an einem nicht ausreichend gesicherten Standort aufbauen, besteht die Gefahr, dass es herunterfällt.Viele Unfälle, besonders solche, die Kindern passieren, lassen sich vermeiden, wenn Sie folgende einfache Sicherheitsvorkehrungen treffen: »...
-
Seite 12: Fernbedienung
FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch basieren auf den Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie den Monitor bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V-AAA), legen Sie die -Pole entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. -
Seite 13: Navigation Buttons
FERNBEDIENUNG AUTO ⓘ INFO Automatisches Anpassen Zeigt Informationen zum Ein- der Bildposition und Erhöhen gang an. der Bildstabilität (nur RGB- Eingang) SETTINGS W.BAL Öffnet und schließt die Haupt- Diese Tastenauswahl gilt menüs und speichert Ihre nicht. Eingaben. S.MENU (SuperSign-Menütaste) Diese Tastenauswahl gilt Wählt Menüs oder nicht. -
Seite 14: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN HERSTELLEN VON VERBINDUNGEN Schließen Sie mehrere externe Geräte auf der Rückseite des Monitors an. Wählen Sie das gewünschte externe Gerät aus, und verbinden Sie es, wie in der folgenden Abbildung gezeigt, mit dem Monitor. Überprüfen Sie den Anschlusstyp des externen Geräts. Gehen Sie zur entsprechenden Abbildung, und überprüfen Sie die Anschlussdetails. -
Seite 15: Anschließen Des Rgb
VERWENDEN DES MONITORS Anschließen des RGB Anweisungen für das Anschließen an einen Überträgt das analoge Videosignal von Ihrem PC Ihr Monitor unterstützt Plug & Play*. an den Monitor. Verbinden Sie den PC und den Monitor wie in der folgenden Abbildung mithilfe des * Plug &... -
Seite 16: Hdmi-Anschluss
VERWENDEN DES MONITORS HDMI-Anschluss IR-Empfängerverbindung Überträgt digitale Video- und Audiosignale von PC Ermöglicht die Verwendung einer kabelgebunde- oder externem Gerät an den Monitor. nen Fernbedienung oder einer IR-Empfängerer- Schließen Sie den PC oder das externe Gerät über weiterung. das HDMI-Kabel anhand der folgenden Darstel- lungen an den Monitor an. -
Seite 17: Anschließen Eines Usb-Geräts
VERWENDEN DES MONITORS Anschließen eines USB-Geräts Verbinden mit dem LAN Verbinden Sie ein USB-Speichergerät wie einen Verwendung eines Routers (Switch) USB-Flash-Speicher, eine externe Festplatte, einen MP3-Player oder einen USB-Kartenleser für Speicherkarten mit dem Monitor, und greifen Wechseln Sie auf das USB-Menü zu, um verschiedene Multimediadateien zu verwenden. -
Seite 18: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Verwenden der Eingangslis- Einstellung des Formats Ändern der Bildgröße, um das Bild in einer optima- len Größe anzuzeigen, durch Drücken von Drücken Sie auf INPUT (EINGANG), um die während des Fernsehens. Liste mit Eingangssignalen anzuzeigen. Drücken Sie die Navigationstasten, um zu MODE HDMI... - Seite 19 VERWENDEN DES MONITORS - 16:9: Mit folgender Auswahl haben Sie die Möglich- - 4:3: Mit der folgenden Auswahl können Sie das keit, das Bild horizontal in linearer Proportion anzu- Original-4:3-Format nutzen, links, und rechts auf passen, damit es den gesamten Bildschirm ausfüllt dem Bildschirm erscheinen graue Balken.
-
Seite 20: Unterhaltung
UNTERHALTUNG UNTERHALTUNG Verwenden des Netzwerks So nehmen Sie die Netzwerkeinstellungen vor: (Auch wenn das Display bereits automatisch ver- bunden wurde, schadet ein nochmaliges Ausfüh- Verbindung mit einem Netzwerk ren der Einrichtung nicht). herstellen Verbindung mit einem kabelgebundenen Netz- Verbinden Sie für kabelgebundene Netzwerkver- werk herstellen bindungen das Display über den LAN-Anschluss mit einem „Local Area Network“... -
Seite 21: Verbindung Mit Einem Kabelgebundenen Netzwerk Herstellen
Details erfahren Sie von - Einstellung aus AP-Liste: Ihrem Internetdienstanbieter. Wählen Sie einen Router aus, um eine LG ist nicht für Fehlfunktionen des Displays Verbindung zu einem kabellosen Netzwerk und/oder der Internetverbindung verant- wortlich, die durch Kommunikationsfehler im herzustellen. -
Seite 22: Netzwerkstatus
UNTERHALTUNG Verwenden von Meine Tipps zur Drahtlosnetzwerkeinrichtung Medien Drahtlose Netzwerke können von Interfe- renzen anderer Geräte, die das 2,4-GHz- Frequenzband nutzen, beeinträchtigt werden Anschließen von USB- (schnurlose Telefone, Bluetooth-Geräte oder Speichergeräten Mikrowellen-Geräte). Störungen können auch durch Geräte verursacht werden, wel- che das 5-GHz-Frequenzband nutzen, z. - Seite 23 Sichern Sie wichtige Dateien, denn es be- Die von SuperSign Manager bereitgestellten steht die Möglichkeit, dass Daten auf einem und gespeicherten Dateien können nur auf USB-Speicher beschädigt werden. LG über- einem Speichergerät wiedergegeben wer- nimmt keine Verantwortung für entstehende den, das mit FAT32 formatiert ist.
-
Seite 24: Durchsuchen Von Dateien
UNTERHALTUNG Durchsuchen von Dateien Suchen von Bilddateien auf einem USB-Speichergerät. Öffnen Sie das Hauptmenü mit der Taste SETTINGS (EINSTELLUNGEN). Wählen Sie die Option „Suchen“, um zu MEINE MEDIEN zu gelangen, und drücken Sie OK. Wählen Sie die Option „Suchen“, um zur gewünschten Filmliste, Fotoliste, Musikliste oder Inhalts- verzeichnis zu gelangen, und drücken Sie OK. - Seite 25 UNTERHALTUNG Unterstützte Dateiformate Unterstützte Dateiformate Spielfilm Codec Media Container Profile Video MPEG1 / MPEG2 DAT, MPG, MPEG, 1080P @ 30 fps DVD, TS, TP MPEG4 AVI, DIVX, MP4, MKV, 1080P @ 30 fps (DivX 3.11, DivX 4, TS, TRP DivX 5, DivX 6, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10- beta1/2)
- Seite 26 UNTERHALTUNG Unterstützte Dateiformate Foto JPEG Baseline : 64 x 64 bis 15360 x 8640 Progressive : 1024 x 768 Interlace : 1200 x 800 9600 x 6400 y Les fichiers non pris en charge sont affichés sous la forme d'une icône prédéfinie. Musik Bitrate 8 bis 320 kbps y Abtastrate MPEG1/2 Layer3: 16 bis 48 kHz...
-
Seite 27: Wiedergabe Von Filmen
UNTERHALTUNG Wiedergabe von Filmen Gibt auf dem USB-Speichergerät gespeicherte Videodateien wieder. Öffnen Sie das Hauptmenü mit der Taste SETTINGS (EINSTELLUNGEN). Drücken Sie die Navigationstasten, um zu MEINE MEDIEN zu gelangen, und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten zur Filmliste, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drücken Sie OK. - Seite 28 20 Mbit/s. (außer Motion unterstützten Sprachen sind nicht verfügbar. JPEG: 10 Mbit/s) Auf dem Bildschirm kann es beim Wechseln LG garantiert keine einwandfreie Wiedergabe der Audiosprache zu vorübergehenden Unter- von Profilen, die in H.264/AVC mit Level 4.1 brechungen kommen (Bild wird angehalten, oder höher codiert wurden.
- Seite 29 UNTERHALTUNG Videooptionen Sync Zur Einstellung der zeitlichen Syn- chronisierung der Untertitel während Drücken Sie SETTINGS (EINSTELLUNGEN), der Spielfilmwiedergabe von -10 Se- um zu den Popup-Menüs zu gelangen. kunden bis +10 Sekunden in Schritten von 0,5 Sekunden. Drücken Sie die Navigationstasten, um zu Position Verändert die Position des Untertitels Wählen Sie die Video-Wiedergabe aus.,...
-
Seite 30: Anzeigen Von Fotos
UNTERHALTUNG Anzeigen von Fotos Anzeigen von Bilddateien auf einem USB-Speichergerät. Öffnen Sie das Hauptmenü mit der Taste SETTINGS (EINSTELLUNGEN). Drücken Sie die Navigationstasten, um zu MEINE MEDIEN zu gelangen, und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten auf Fotoliste, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drücken Sie OK. - Seite 31 UNTERHALTUNG Während der Anzeige von Fotos können Sie auf die folgenden Einstellungen zugreifen. Option Schließen Ausgang Dia-Show Option Beschreibung Dia-Show Startet oder beendet eine Dia-Show der ausgewählten Fotos. Wenn keine Fotos ausgewählt wurden, werden alle Fotos aus dem aktuell angezeigten Ordner in der Dia-Show angezeigt. Um die Geschwindigkeit der Dia-Show festzulegen, wählen Sie Option aus.
-
Seite 32: Wiedergabe Von Musik
UNTERHALTUNG Wiedergabe von Musik Gibt Musikdateien, die auf dem USB-Speichergerät gespeichert sind, wieder. Öffnen Sie das Hauptmenü mit der Taste SETTINGS (EINSTELLUNGEN). Drücken Sie die Navigationstasten, um zu MEINE MEDIEN zu gelangen, und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten zur Musikliste, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drücken Sie OK. - Seite 33 UNTERHALTUNG Drücken Sie während der Musikwiedergabe OK oder die blaue Taste ( ), um auf die folgenden Einstellungen zuzugreifen. Wählt die gewünschte Stelle aus, ab der die Wiedergabe erfolgt. HR1.mp3 01:40 / 03:03 Option Schließen Ausgang Fernbedienungs- Beschreibung taste Die Wiedergabe der Datei wird angehalten, und es wird zurück zur Musikliste gewechselt. Gibt eine Musikdatei wieder.
- Seite 34 UNTERHALTUNG Tipps zum Abspielen von Musikdateien Musikoptionen Diese Einheit unterstützt keine ID3-Tags, die Drücken Sie SETTINGS, um zu den Popup- in MP3-Dateien eingebettet sind. Menüs zu gelangen. Drücken Sie die Navigationstasten, um zu Set HINWEIS Audio Play (Audio-Wiedergabe-Einstellun- gen) oder Set Audio (Audio-Einstellungen) Eine beschädigte oder fehlerhafte Musikda- zu gelangen,und drücken Sie OK.
-
Seite 35: Inhaltsliste Betrachten
UNTERHALTUNG Inhaltsliste betrachten Wiedergabe der gespeicherten Dateien mithilfe der Exportoption in SuperSign Manager. Öffnen Sie das Hauptmenü mit der Taste SETTINGS (EINSTELLUNGEN). Drücken Sie die Navigationstasten, um zu MEINE MEDIEN zu gelangen, und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten zur Inhaltsverzeichnis, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drücken Sie OK. -
Seite 36: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Zugriff auf die Hauptmenüs Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs zu gelangen. Drücken Sie die Navigationstasten, um zu einem der folgenden Menüs zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. -
Seite 37: Einstellungen Im Menü Bild
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü BILD BILD Bewegen • Energie sparen : Aus (Anwender) Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Smart Energy Saving : Aus zu gelangen. • Bildmodus : Standard • Beleuchtung. Drücken Sie die Navigationstasten, um zu BILD zu gelan- •... - Seite 38 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Anzeige Diese Option ist nur aktiviert, wenn an Ihrem PC die Signalquelle auf Analog (RGB-PC) und die (Nur im RGB-PC- Auflösung auf 1024x768, 1280x768, 1360x768 oder 1366x768 gestellt ist. Modus) Option Auflösung Wählt die passende Auflösung. Die empfohlene Auflösung für jedes Modell finden Sie unter „Technische Daten“...
- Seite 39 ANPASSEN VON EINSTELLUNGEN Erweiterte Steuerung - Bildmodus (Standard/ APS/ Sport/ Spiel) Einstellung Beschreibung Dynamischer Passt den Kontrast auf die optimale Stufe entsprechend der Helligkeit des Bildes an. Kontrast Dynamische Farbe Passt Farben so an, dass das Bild in natürlicheren Farben erscheint. Farbskala Wählt den Farbbereich aus, der wiedergegeben werden kann.
-
Seite 40: Einstellungen Im Menü Audio
- Die Funktion Klangeffekt ist nur für den Standardmodus im Menü Ton-Modus verfügbar. Option Klare Stimme II Boosts voice clarity. Virtueller Die proprietäre Audio-Technologie von LG ermöglicht praktisch 5-Kanal- Raumklang Surround-Sound über zwei Lautsprecher. - Virtueller Raumklang kann nicht ausgewählt werden, wenn Klare Stimme II aktiviert ist. -
Seite 41: Einstellungen Im Menü Zeit
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü ZEIT ZEIT Bew. Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Uhr ꔋ • Ausschaltzeit : Aus zu gelangen. • Einschaltzeit : Aus Drücken Sie die Navigationstasten, um zu ZEIT zu gelangen, •... -
Seite 42: Allgemeine Bedienung
ANPASSEN VON EINSTELLUNGEN Allgemeine Bedienung OPTION Bew. Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Sprache (Language) ꔋ zu gelangen. • Land • ISM Methode : Normal OPTION Drücken Sie die Navigationstasten, um zu • DivX(R) VOD gelangen, und drücken Sie OK. •... -
Seite 43: Einstellungen Im Menü Netzwerk
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü NETZWERK NETZWERK Bew. • Netzwerkeinrichtung ꔋ Drücken Sie die Taste SETTINGS, um zu den Hauptmenüs • Netzwerkstatus zu gelangen. Drücken Sie die Navigationstasten, um zu NETZWERK gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. - Seite 44 ANPASSEN VON EINSTELLUNGEN Teil Modus Diesem Monitor können zusätzliche Monitore als Teile hinzugefügt werden, um einen großen, geteilten Bild- schirm zu erstellen. • 1X2: • 2X2: • 3X3: • Aus: Mit 2 Monitoren Mit 4 Monitoren Mit 9 Monitoren Wenn die Option Teil Modus deaaktiviert ist ID 2 ID 2...
-
Seite 45: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts y Überprüfen Sie, ob das Netzkabel ordnungsgemäß an eine Steckdose angeschlossen? angeschlossen ist. Wird die Meldung „Außer Spezi- y Das Signal des PCs (Grafikkarte) befindet sich außerhalb des vertika- fikation“... - Seite 46 FEHLERBEHEBUNG Auf dem Gerät wird ein Nachbild angezeigt. Problem Lösung Wenn das Gerät ausgeschaltet y Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel wird, erscheint ein Nachbild. schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. y Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen.
-
Seite 47: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 32LS33A LCD-Bildschirm Bildschirmtyp 80 cm Wide TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich) : 80 cm Pixelabstand 0,36375 mm (H) x 0,36375 mm (V) Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. - Seite 48 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 730,9 mm x 430,1 mm x 55,5 mm / 5,6 kg 730,9 mm x 480,2 mm x 207 mm / 5,8 kg 730,9 mm x 430,1 mm x 105,1 mm / 6,4 kg 730,9 mm x 480,2 mm x 207 mm / 6,6 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen.
- Seite 49 TECHNISCHE DATEN 42LS33A 42LS35A LCD-Bildschirm Bildschirmtyp 106 cm Wide TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich) : 106 cm Pixelabstand 0,4833 mm (H) x 0,4833 mm (V) Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt.
- Seite 50 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 959,5 mm x 559 mm x 55,5 mm / 9,1 kg 959,5 mm x 610,8 mm x 218 mm / 9,3 kg 959,5 mm x 559 mm x 91 mm / 9,9 kg 959,5 mm x 610,8 mm x 218 mm / 10,1 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen.
- Seite 51 TECHNISCHE DATEN 47LS33A 47LS35A LCD-Bildschirm Bildschirmtyp 119 cm Wide TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich) : 119 cm Pixelabstand 0,5415 mm (H) x 0,5415 mm (V) Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt.
- Seite 52 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 1071 mm x 621,6 mm x 55,8 mm / 12,2 kg 1071 mm x 675,1 mm x 247 mm / 12,5 kg 1071 mm x 621,6 mm x 90,4 mm / 13,0 kg 1071 mm x 675,1 mm x 247 mm / 13,3 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen.
- Seite 53 TECHNISCHE DATEN 55LS33A 55LS35A LCD-Bildschirm Bildschirmtyp 139 cm Wide TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich) : 139 cm Pixelabstand 0,630 mm (H) x 0,630 mm (V) Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt.
- Seite 54 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 1240,9 mm x 717,2 mm x 56,8 mm / 17,8 kg 1240,9 mm x 770,8 mm x 247 mm / 18,1 kg 1240,9 mm x 717,2 mm x 91,4 mm / 18,6 kg 1240,9 mm x 770,8 mm x 247 mm / 18,9 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen.
- Seite 55 TECHNISCHE DATEN 65LS33A LCD-Bildschirm Bildschirmtyp 164 cm Wide TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich) : 164 cm Pixelabstand 0,744 mm (H) x 0,744 mm (V) Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt.
- Seite 56 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 1461,6 mm x 843 mm x 57,6 mm / 30,9 kg 1461,6 mm x 900,6 mm x 313 mm / 32,3 kg 1461,6 mm x 843 mm x 92,6 mm / 31,7 kg 1461,6 mm x 900,6 mm x 313 mm / 33,1 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen.
-
Seite 57: Abmessungen
TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. (Einheit: mm) 32LS33A 55,5 730,9 38,5 15,1 14,6 430,1 480,2 18,6 265,4 121,7 Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran-... - Seite 58 TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. (Einheit: mm) 42LS35A 42LS33A 55,5 41,5 959,5 13,3 279,8 Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
- Seite 59 TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. (Einheit: mm) 47LS33A 47LS35A 55,8 1071 40,8 13,2 335,5 Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
- Seite 60 TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. (Einheit: mm) 55LS33A 55LS35A 56,8 1240,9 41,8 13,2 420,5 Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
- Seite 61 TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. (Einheit: mm) 65LS33A 57,6 1461,6 420,5 530,8 530,8 Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
-
Seite 62: Auflösung
TECHNISCHE DATEN DTV-Modus Unterstützter Modus RGB (PC) Horizontale Vertikale Horizontale Vertikale Auflösung Auflösung Frequenz (kHz) Frequenz (Hz) Frequenz (kHz) Frequenz (Hz) 480/60P 31,5 720 x 400 31,468 70,8 576/50P 31,25 640 x 480 31,469 59,94 720/50P 37,5 800 x 600 37,879 60,317 720/60P... -
Seite 63: Ir-Codes
IR-CODES IR-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Je nach Modell werden einige Tastencodes nicht unterstützt. Code (Hexa) Funktion HINWEIS TASTE DER FERNBEDIENUNG Power TASTE DER FERNBEDIENUNG INPUT MONITOR ON TASTE DER FERNBEDIENUNG MONITOR OFF TASTE DER FERNBEDIENUNG ENERGY SAVING ( TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG... -
Seite 64: Steuern Mehrerer Produkte
STEUERN MEHRERER PRODUKTE STEUERN MEHRERER PRODUKTE Verwenden Sie dieses Verfahren, um mehrere Produkte an einen einzelnen PC anzuschließen. Sie können mehrere Produkte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen. Die Set ID im Menü „Option“ muss zwischen 1 und 255 (oder bei einigen Modellen von 1 bis 1.000) liegen und darf nicht mehrmals vorkommen. -
Seite 65: Befehlsreferenzliste
STEUERN MEHRERER PRODUKTE Befehlsreferenzliste COMMAND DONNÉES (hexadécimales) Ein/Aus 00 bis 01 Signalquellen-Auswahl Siehe [Signalquellen-Auswahl] Format Siehe [Format] Energie sparen Siehe [Energie sparen] Bildmodus Siehe [Bildmodus] Kontrast 00 bis 64 Helligkeit 00 bis 64 Schärfe 00 bis 32 Farbe 00 bis 64 Farbton 00 bis 64 Farbtemperatur... - Seite 66 STEUERN MEHRERER PRODUKTE COMMAND DONNÉES (hexadécimales) Kachel Modus Siehe [Kachel Modus] Kachel Modus überprüfen Kachel ID Siehe „Kachel ID“. Kachel H Position (Horizontal) 00 bis 32 Kachel V Position (Vertikal) 00 bis 32 Kachel H Größe (Horizontal) 00 bis 32 Kachel V-Größe (Vertikal) 00 bis 32 Natürlicher Modus (im Kachel Modus)
-
Seite 67: Übertragungs-/Empfangsprotokoll
STEUERN MEHRERER PRODUKTE Übertragungs-/Empfangsprotokoll Transmission (Übertragung) [Command1][Command2][ ][Set ID][ ][Data][Cr] * [Command1] Erkennt die Werkseinstellungen und die benutzerdefinierten Einstellungsmodi. * [Command2] Steuert Monitore. * [Set ID] Wird für einen Monitor verwendet, den Sie steuern möchten. Im OSD-Menü kann jedem Monitor unter „OPTION“ eine Kennnummer von 1 bis 255 (01H–FFH) oder bei einigen Modellen von 1 bis 1.000 (001H–03e8H) zugewiesen werden. - Seite 68 STEUERN MEHRERER PRODUKTE 01. Ein/Aus (Befehl: k a) 04. Energie sparen (Befehl: j q) Ein-/Ausschalten des Displays. Einstellen der Energiesparfunktion. Übertragung Übertragung [k][a][ ][Set ID][ ][Data][Cr] [j][q][ ][Set ID][ ][Data][Cr] Daten 00: Aus Daten 00: Aus 01: Ein 01: Minimum 02: Mittel Bestätigung 03.
- Seite 69 STEUERN MEHRERER PRODUKTE 07. Helligkeit (Befehl: k h) 10. Farbton (Befehl: k j) Einstellen der Helligkeit auf dem Bildschirm. Zur Einstellung des Farbtons auf dem Bildschirm. Übertragung Übertragung [k][h][ ][Set ID][ ][Data][Cr] [k][j][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Helligkeit 0 bis 100 Daten 00 bis 64: Farbton R50 bis G50 Bestätigung Bestätigung...
- Seite 70 STEUERN MEHRERER PRODUKTE 13. V Position (Befehl: f r) 16. Balance (Befehl: k t) Einstellen der vertikalen Bildschirmposition. Zur Einstellung der Balance. * Diese Funktion ist nur verfügbar, wenn der Kachel Übertragung Modus auf „Aus“ eingestellt ist. [k][t][ ][Set ID][ ][Data][Cr] * Der Betriebsbereich variiert je nach Auflösung des Daten 00 bis 64: Links 50 bis Rechts 50 RGB-Eingangs.
- Seite 71 STEUERN MEHRERER PRODUKTE 19. Lautstärkeregelung (Befehl: k f) 22. Ausschaltzeitplan (Command: f c) Einstellen der Wiedergabelautstärke. Aktiviert/deaktiviert den Ausschaltzeitplan. Übertragung Übertragung [k][f][ ][Set ID][ ][Data][Cr] [f][c][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Lautstärke 0 bis 100 Daten 00: Aus 01: Ein Bestätigung Bestätigung...
- Seite 72 STEUERN MEHRERER PRODUKTE 24. Ausschaltzeit (Wiederholungsmodus/Zeit) (Be- 25. Einschaltzeit (Wiederholungsmodus/Zeit) (Befehl: fehl: f e) f d) Einstellen der Funktion „Ausschaltzeit (Wiederho- Einstellen der Funktion „Einschaltzeit (Wiederho- lungsmodus/Zeit)“. lungsmodus/Zeit)“. Übertragung Übertragung [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [f][d][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Daten 1 Daten 1 1.
- Seite 73 STEUERN MEHRERER PRODUKTE 26. Einschaltzeit – Eingang (Befehl: f u) 28. Autom. Aus (Befehl: f g) Fügt einen neuen Zeitplaneintrag hinzu, indem eine Einstellen der Funktion „Autom. aus“. Quelle für die aktuelle Einschaltzeiteinstellung ge- Übertragung wählt wird. [f][g][ ][Set ID][ ][Data][Cr] Übertragung Daten 00 : Aus (Kein Aus nach 15 Minuten) [f][u][ ][Set ID][ ][Data1][Cr]...
- Seite 74 STEUERN MEHRERER PRODUKTE 31. Grundeinstellung (Befehl: f k) 34. Ablesen der Betriebszeit (Befehl: d l) Um die Einstellungen für Bild, Bildschirm oder Audio Prüfen des Verwendungszeitraums des Panels. zurückzusetzen oder um die Werkseinstellungen wie- Übertragung derherzustellen. [d][l][ ][Set ID][ ][Data][Cr] („Display zurücksetzen“...
- Seite 75 STEUERN MEHRERER PRODUKTE 37. Weißabgleich – Rotverstärkung (Befehl: j m) 40. Beleuchtung (Befehl: m g) Einstellen von Weißabgleich – Rotverstärkung. Einstellen der Bildschirmbeleuchtung. Übertragung Übertragung [j][m][ ][Set ID][ ][Data][Cr] [m][g][ ][Set ID][ ][Data][Cr] Daten 00 bis FE: Rotverstärkung 0 bis 254 Daten 00 bis 64: Beleuchtung 0 bis 100 Bestätigung Bestätigung...
- Seite 76 STEUERUNG DES MEHRFACH-PRODUKTS 43. Kachel Modus überprüfen (Befehl: d z) 46. Kachel V Position (Vertikal) (Befehl: d f) Zum Überprüfen des Status des Kachel Modus Zum Anpassen der vertikalen Kachelposition. * Diese Funktion ist nur verfügbar, wenn beim Kachel Übertragung Modus die Option „Natürlich“...
- Seite 77 STEUERUNG DES MEHRFACH-PRODUKTS 49. Natürlicher Modus (im Kachel Modus) (Befehl: d j) Um das Bild natürlich anzuzeigen, wird der Teil des Bildes ausgelassen, der normalerweise in der Lücke zwischen den Monitoren erscheinen würde. Übertragung [d][j][ ][Set ID][ ][Data][Cr] Daten 00: Aus 01: Ein Bestätigung [j][ ][Set ID][ ][OK/NG][Data][x]...
- Seite 78 Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand Stellen Sie sicher, dass Sie vor und Verwaltung) auch den Quellcode auf CD- der Verwendung des Produkts die ROM bereit.
