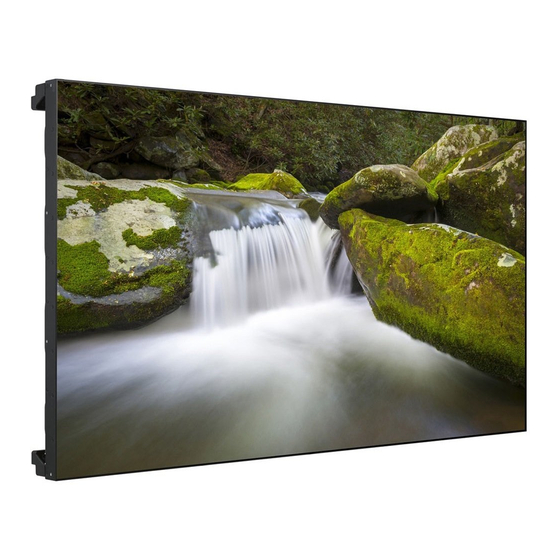

LG 47LV35A Installationsanleitung
Vorschau ausblenden
Andere Handbücher für 47LV35A:
- Benutzerhandbuch (67 Seiten) ,
- Installationsanleitung (220 Seiten) ,
- Installationsanleitung (222 Seiten)
Verwandte Anleitungen für LG 47LV35A
Inhaltszusammenfassung für LG 47LV35A
-
Seite 89: Digital Signage Von Lg
Easy Setup Guide Digital Signage von LG (MONITOR SIGNAGE) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 47LV35A 55LV35A www.lg.com... -
Seite 90: Montage Und Vorbereitung
Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Ak- tualisierungen der Produktfunktionen vorbehalten. SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics ( http://partner.lge.com ), und laden Sie die neueste Software für Ihr Modell herunter. - Seite 91 MONTAGE UND VORBEREITUNG Abmessungen (Breite x Höhe x Tiefe)/Gewicht 47LV35A 1044,9 mm x 590,0 mm x 89,9 mm / 16,5 Kg 55LV35A 1213,4 mm x 684,2 mm x 88,5 mm / 23 Kg So rufen Sie das Benutzerhandbuch auf Legen Sie die CD-ROM in den Computer ein.
-
Seite 92: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Sicherheitshinweise für den Transport Beachten Sie die auf dem Karton aufgedruckten Warnsymbole. Nicht mit der Seite nach unten stürzen. Nicht klemmen. Beim Klemmen nicht fallen lassen. 2 Personen für den Transport erforderlich. Mit Vorsicht verladen. Beim Stapeln nicht fallen lassen. Keine Gegenstände auf den Karton legen bzw. -
Seite 93: Sicherheitshinweise
SICHERHEITSVORKEHRUNGEN Sicherheitshinweise für das Sicherheitshinweise Produkt Das Produkt sollte von zwei Personen getragen werden. Achten Sie darauf, dass die Geräte nicht gegen den Wenn Sie den Monitor transportieren, halten Sie ihn Boden bzw. gegeneinander stoßen. Montieren Sie mit der einen Hand am Griff fest, und greifen Sie mit das Gerät an einer Stelle, an der für ausreichend der anderen Hand die Unterseite des Kartons für Luftzufuhr gesorgt ist. -
Seite 94: Ursachen Und Definition Von Schäden
SICHERHEITSVORKEHRUNGEN Ursachen und Definition COF (CHIP ON FILM)-SCHADEN von Schäden Wenn an den Kanten des Geräts ein Schlag ausgeübt Schlag oben am Modul COF-Riss oben wird, können Schäden auftreten. Vertikaler, linienförmiger Schaden. Source PCB COF Cable Schlag links am Modul COF-Riss links Horizontaler, linienförmiger Schaden. -
Seite 95: Installation Des Produkts
INSTALLATION DES PRODUKTS Installation des Produkts Spannband am Karton durchschneiden. Klebeband am Karton durchschneiden. Karton öffnen und Verpackungsmaterial entfernen. Den oberen Teil der Transportbox entfernen. Kunststoffhülle öffnen. Kunststoffhülle abnehmen. - Seite 96 INSTALLATION DES PRODUKTS Gerät mithilfe der Griffe an der Seite/an der Untere Verpackung beim Anheben entfernen. Rückseite anheben. Gerät zum Transportieren mit einer Hand unter dem Gerät und einer Hand am Gerät halten. Gerät mit der Rückseite nach unten auf dem Tisch platzieren.
- Seite 97 INSTALLATION DES PRODUKTS Kissen oder Auflage unterlegen, wenn das Gerät mit der Oberseite nach unten platziert wird. IR-Empfänger anschließen, um Fernbedienung zu verwenden. Anschließend Netzkabel anschließen.
-
Seite 98: Anordnen Von Displays
ANORDNEN VON DISPLAYS Anordnen von Displays Verbinden von Monitoren * Beispiel für die Tile-Anordnung 2 x 2 47LV35A 55LV35A Befestigungs- Befestigungs- schrauben für schrauben für VESA-Wandhal- VESA-Wandhal- terung terung 16-M4 Schraube 16-M4 Schraube ≤ 6 mm ≤ 6 mm <Rückansicht des Monitors mit Wandmontageplatte>... - Seite 99 ANORDNEN VON DISPLAYS Verbinden von Monitoren 47LV35A 55LV35A Verbinden Sie den Monitor mit zusätzlichen Geräten, Verbinden Sie den Monitor mit zusätzlichen Geräten, indem Sie die Schrauben zur Befestigung der indem Sie die Schrauben zur Befestigung der VESA-Wandhalterung in derselben Weise wie oben VESA-Wandhalterung in derselben Weise wie oben beschrieben verwenden.
- Seite 100 FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch basieren auf den Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie den Monitor bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V-AAA), legen Sie die -Pole entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.
- Seite 101 FERNBEDIENUNG ⓘ INFO AUTO Zeigt Informationen über das Automatisches Anpassen Programm oder den Bild- der Bildposition und Erhöhen schirm an, der gerade ver- der Bildstabilität (nur RGB- wendet wird. Eingang) SETTINGS Öffnet und schließt die Haupt- W.BAL menüs und speichert Ihre Öffnet das Menü...
-
Seite 102: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN < Anschluss eines PCs > RGB/ AV IR IN DVI IN DVI OUT /COMPONENT IN 15-poliges D-Sub- Signalkabel (max. 3 m) DVI OUT RGB OUT VORSICHT Schließen Sie das Eingangskabel an, und sichern Sie es, indem Sie die Schrauben im Uhrzeigersinn festziehen. - Seite 103 HERSTELLEN VON VERBINDUNGEN < Anschluss externer Geräte > Camcorder/Kamera HD-Receiver/DVD Direkte Verbindung/ Verwendung des Routers/ Verwendung des Internets DVI OUT Network RGB/ AV IR IN DVI IN DVI OUT /COMPONENT IN 15-poliges D-Sub- Signalkabel (max. 3 m) HDMI HD-Receiver/DVD/ Spielekonsole / Camcorder/Kamera HD-Receiver/DVD/VCR/ Spielekonsole /...
-
Seite 104: Anschluss Des Stromkabels
HERSTELLEN VON VERBINDUNGEN Anschluss des Stromkabels 55LV35A 47LV35A Ein-/Ausschalttaste Ein-/Ausschalttaste HINWEIS INPUT Wählen Sie ein Eingangssignal aus. AV ➙ Component ➙ RGB ➙ HDMI ➙ DVI-D ➙... -
Seite 105: Verketten Von Monitoren
HERSTELLEN VON VERBINDUNGEN Verketten von Monitoren DVI-Kabel DVI IN DVI OUT DVI IN DVI OUT DVI IN DVI OUT DVI IN DVI-Kabel (max. 3 m) Monitor 1 Monitor 2 Monitor 3 Monitor 4 HINWEIS Bei DVI können im Allgemeinen bis zu 12 Monitore über den DVI-OUT-Anschluss (bei empfohlener Auflösung) angeschlossen werden, wenn das Signal stabil ist und eine ausreichende Menge an Kabeln verfügbar ist. -
Seite 106: Funktionseinstellung
Verbinden Sie die Monitore nacheinander mit einem RS-232C-Kabel. RS-232C-Kabel Monitor 1 Monitor 2 Monitor 3 Monitor 4 Installationsmenü-Einrichtung. Installation Menu (V 3.0) LG Digital Signage Setup USB Cloning Password Change Set ID Setup Configuration Setup Lock Mode Fail Over SuperSign Server Setup S/W : xx.xx.xx.xx Micom : x.xx.x... - Seite 107 MULTIVISION-KONFIGURATION Menü zur Anpassung des Weißabgleichs Drücken Sie die Taste W.BAL auf der Fernbedienung. • R-Gain ◄ ► • G-Gain • B-Gain • Backlight • Reset To Set Close R-Gain (R-Verstärkung) Stellt den Rotton ein. Je höher der Grad, desto röter erscheint der Bild- schirm.
- Seite 108 MULTIVISION-KONFIGURATION Festlegen des Tile Modus Im Tile Modus können Sie ein Bild größer anzei- 1 x 2 gen, indem Sie mehrere Monitore verbinden. Bei Verwendung von zwei Monitoren Tile Modus Aus: Das Eingangsbild wird ID 2 ID 2 ID 1 ID 1 nicht vergrößert, und auf allen verbundenen Monitoren wird dasselbe Bild angezeigt.
-
Seite 109: Festlegen Der Bild-Id
MULTIVISION-KONFIGURATION Festlegen der Bild-ID Im Bild-ID-Menü können Sie alle Monitore über den mit Monitor 1 verbundenen IR-Empfänger steuern. Zum Zuweisen der Bild ID drücken Sie die rote Das IR-Signal der Fernbedienung wird Ein-Taste auf Ihrer Fernbedienung. über die im seriellen Modus verbundenen RS232C-Kabel übertragen.
