- Seite 1 Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Symbolerklärung
SYMBOLERKLÄRUNG Symbole Eine Kontrolle und/oder Wartung ist bei abgestelltem Motor vorzunehmen, wenn WARNUNG! Eine unsachgemäß oder der Stoppschalter in Stellung STOP steht. nachlässig angewendete Heckenschere kann zu einem gefährlichen Gerät werden und schwere oder gar Stets zugelassene Schutzhandschuhe lebensgefährliche Verletzungen tragen. -
Seite 3: Inhaltsverzeichnis
INHALT Inhalt Vor dem Start ist Folgendes zu beachten: SYMBOLERKLÄRUNG Symbole ............... Die Bedienungsanweisung sorgfältig durchlesen. INHALT Inhalt ................WARNUNG! Eine längerfristige Beschallung Vor dem Start ist Folgendes zu beachten: ....mit Lärm kann zu bleibenden Gehörschäden EINLEITUNG führen. Daher stets einen zugelassenen Sehr geehrter Kunde! .......... -
Seite 4: Einleitung
Besitzer bitte auch die Bedienungsanleitung aus. Viel Erfolg mit Ihrem neuen Jonsered-Produkt! Die Jonsered arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. 4 –... -
Seite 5: Was Ist Was

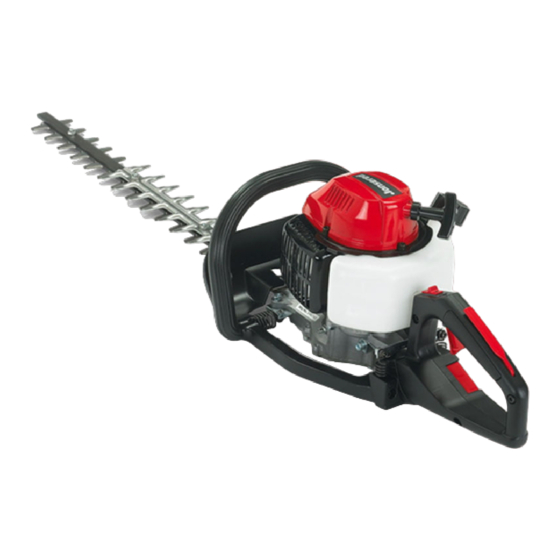

WAS IST WAS? Was ist was? 1 Bedienungsanweisung 13 Verriegelung für Griff (HT2124T) 2 Handgriff 14 Gashebel 3 Gassperre 15 Zündkappe und Zündkerze 4 Tankdeckel 16 Zylinderdeckel 5 Choke 17 Starthandgriff 6 Vorderer Handgriff 18 Stoppschalter 7 Messerschutz 19 Einfüllöffnung für Schmiermittel, winkelgetriebe 8 Messer 20 Getriebe 9 Transportschutz... -
Seite 6: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig Persönliche Schutzausrüstung WICHTIG! WICHTIG! Das Gerät ist nur für das Schneiden von Ästen und Zweigen Eine unsachgemäß oder nachlässig angewendete konstruiert. Heckenschere kann zu einem gefährlichen Gerät werden und schwere oder gar lebensgefährliche Verletzungen Niemals mit einem Gerät arbeiten, das ohne Zustimmung verursachen. -
Seite 7: Sicherheitsausrüstung Des Gerätes
ALLGEMEINE SICHERHEITSVORSCHRIFTEN KLEIDUNG zurückgestellt. Dies geschieht mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung Kleidung aus reißfestem Material wählen und nicht zu weite wird der Gashebel im Leerlauf automatisch gesichert. Kleidungsstücke tragen, die sich leicht im Unterholz verfangen können. Stets kräftige lange Hosen tragen. Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfuß... - Seite 8 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Stoppschalter Die Antivibrationselemente regelmäßig auf Risse und Verformungen überprüfen. Kontrollieren, ob die Mit dem Stoppschalter wird der Motor abgestellt. Vibrationsdämpfer unbeschädigt und fest verankert sind. WARNUNG! Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen.
- Seite 9 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Regelmäßig kontrollieren, ob der Schalldämpfer fest am Bei korrekter Einstellung soll das Spiel zwischen den Klingen, Gerät montiert ist. gemessen an den Schrauben, 0,2-0,4 mm betragen. Die Schneiden der Messer sind zum Feilen zu hart. Stumpfe Messer sind mit einer Schleifmaschine zu schärfen. Verbogene oder beschädigte Messer austauschen.
-
Seite 10: Umgang Mit Kraftstoff
Vor der Langzeitaufbewahrung sicherstellen, dass die • Das beste Resultat und die beste Leistung wird mit Maschine gründlich gesäubert und komplett gewartet JONSERED-Zweitaktmotoröl erzielt, das speziell für wurde. unsere luftgekühlten Zweitaktmotoren hergestellt wird. • Bei Transport oder Aufbewahrung des Gerätes muss der •... -
Seite 11: Tanken
UMGANG MIT KRAFTSTOFF Mischen Tanken • Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen. • Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). WARNUNG! Folgende Vorsichtsmaßnahmen Dann den Rest des Benzins dazugeben. -
Seite 12: Starten Und Stoppen
STARTEN UND STOPPEN Kontrolle vor dem Start Starten und stoppen • Den Arbeitsbereich inspizieren. Gegenstände, die WARNUNG! Der komplette Kupplungsdeckel weggeschleudert werden können, entfernen. mit Getriebe muss montiert sein, bevor das • Die Schneidausrüstung kontrollieren. Niemals mit Gerät gestartet wird, andernfalls kann sich stumpfen, gesprungenen oder beschädigten Messern die Kupplung lösen und Verletzungen arbeiten. - Seite 13 STARTEN UND STOPPEN Starten Den Gerätekörper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!). Mit der rechten Hand den Starthandgriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen), und dann schnell und kräftig ziehen. Das Startseil niemals um die Hand wickeln.
-
Seite 14: Arbeitstechnik
ARBEITSTECHNIK Allgemeine Arbeitsvorschriften Sicherheitsvorschriften während der Arbeit WICHTIG! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit einer Heckenschere. • Sorgen Sie immer dafür, dass Sie bei der Arbeit fest und Wenn Sie in eine Situation kommen, die Sie in Bezug auf sicher stehen. -
Seite 15: Grundlegende Arbeitstechnik
ARBEITSTECHNIK Sicherheitsvorschriften nach HT2124T abgeschlossener Arbeit • Der hintere Scherengriff kann durch Herausziehen des Hebels in drei Positio-nen arretiert werden, siehe Abb. Beim Einstellen des Griffes sollte die Schere stillstehen oder ausgeschaltet sein. • Der Transportschutz ist immer an der Schneidausrüstung anzubringen, wenn das Gerät nicht benutzt wird. -
Seite 16: Wartung
Abstand zu der Drehzahl bestehen, bei der sich die Messer zu bewegen beginnen. Die Messer dürfen sich auch nicht bewegen, wenn der Choke in Startgaslage steht. Ihr Jonsered-Produkt wurde gemäß Spezifikationen konstruiert und hergestellt, die die schädlichen Abgase reduzieren. Wenn der Motor 8-10 Tankfüllungen Kraftstoff verbraucht hat, ist er eingefahren. -
Seite 17: Kühlsystem
WARTUNG ACHTUNG! Das Gerät niemals benutzen, wenn sich der gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,7 mm Schalldämpfer in schlechtem Zustand befindet. beträgt. Die Zündkerze ist nach ungefähr einem Monat in Betrieb oder bei Bedarf öfter auszuwechseln. WARNUNG! Der Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. -
Seite 18: Einölen Des Luftfilters
Am Getriebegehäuse befinden sich ein Schmiernippel und ein Fetteinfüllstopfen. Mit einer Fettspritze Schmierfett nachfüllen. Ein Nachfüllen ist nach jeweils ca. 60 Betriebsstunden erforderlich. Jonsered Spezialfett verwenden. ACHTUNG! Das Getriebe darf nicht ganz mit Fett gefüllt werden. Das Fett dehnt sich durch die beim Betrieb des Gerätes entstehende Wärme aus. -
Seite 19: Wartungsschema
WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen. Tägliche Wöchentliche Monatliche... -
Seite 20: Technische Daten
TECHNISCHE DATEN Technische Daten Technische Daten HT2124 HT2124T Motor Hubraum, cm 22,5 22,5 Bohrung, mm 32,0 32,0 Hublänge, mm 28,0 28,0 Leerlaufdrehzahl, U/min 3000 3000 Empfohlene max. Drehzahl, unbelastet, U/min 12000 12000 Motorhöchstleistung gemäß ISO 8893, kW/ U/min 0,6/7000 0,6/7000 Katalysatorschalldämpfer Nein Nein... -
Seite 21: Eg-Konformitätserklärung
Wir, Jonsered, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, daß die Heckenscheren der Modelle Jonsered HT2124 und HT2124T, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2009 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender Richtlinien des Rates entsprechen: - vom 17. - Seite 24 Originalanweisungen 1153206-51 ´®z+U4a¶1!¨ ´®z+U4a¶1!¨ 2009-11-13...
