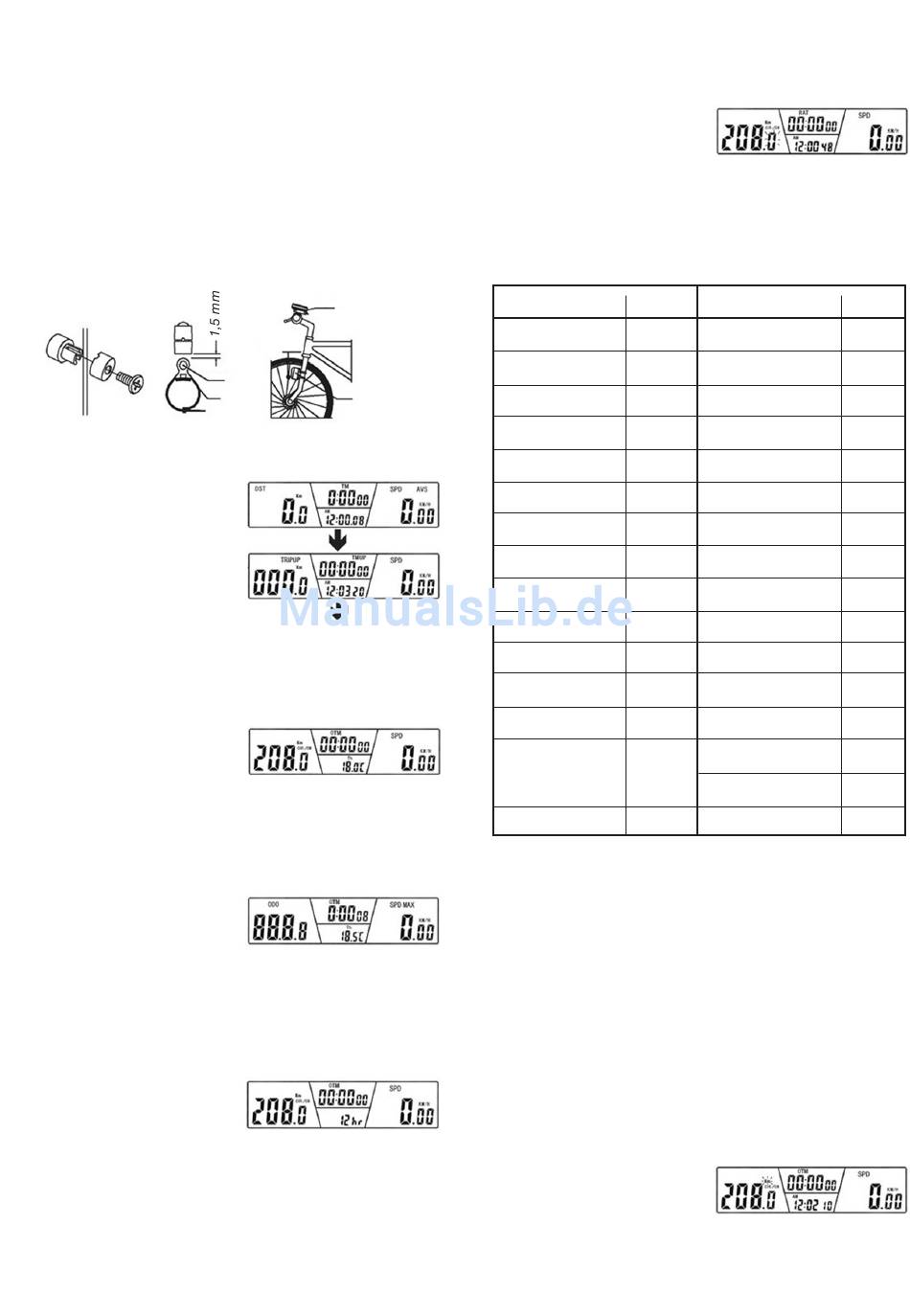

Filmer 40.126 Gebrauchsanweisung Seite 2
5. MontAGe Von SenSoR unD
MAGnet:
Sensor am linken Gabelblatt montieren, dazu die
Ausgleichsscheiben zum Ausgleich des Durch-
mes sers verwenden und mit Kabelbindern (siehe
unten) an der Gabel befestigen. Sensor und Ma-
gnet entsprechend Abbildung anordnen. Dabei
darauf achten, dass der Bogen des Magnets die
Justiermarke am Sensor mit 1,5 mm Abstand
schnei det. Sensorleitung am Gabelblatt nach oben
führen und mit Kabelbindern unten und oben be-
festigen, damit es die Drehung des Vorderrades
nicht behindert.
6. einSteLLen DeS MoDuS:
Nach dem Einlegen der
Batterie schaltet der Com-
puter in den Anzeigemo-
dus (DST). Durch Betäti-
gen der MODUS-Taste wer-
den die Funktionen „nach
oben" bzw. „nach unten"
als Abfragefunkti onen aktiviert. Zuerst erscheint die
Displayanzeige DST als Standard.
7. DAteneinGABe:
Durch Betätigen und Hal-
ten der SET-Taste für 3 s
im Anzeigemodus oder im
ODO-Modus die Dateneingabe aufgerufen.
8. einSteLLen DeR
teMPeRAtuRAnZeiGe (°C / °F)
Durch Betätigen der Taste
„nach oben" im Datenein-
gabemodus erfolgt die
Einstellung der Tem peratur in Grad Celsius (°C) oder
Grad Fahrenheit (°F). Durch Betätigen der SET-Tas-
te schaltet der Computer in den Zeiteinstellmodus.
9. einSteLLen DeR ZeitAnZeiGe:
Durch Betätigen der Taste
„nach oben" wird die Aus-
wahl 12/24H aufgerufen.
Mit der SET-Taste wird die Stundeneinstellung auf-
gerufen. Wenn die Anzeige für „Stunden" zu blinken
beginnt, kann die gewünschte Zeit mit der Taste
„nach oben" eingestellt werden. Durch erneutes
Betätigen der SET-Taste auf die Minuteneingabe
und die Sekundeneingabe schalten. Wenn die An-
zeige für „Minuten" und dann „Sekunden" zu blin-
ken beginnt, kann die gewünschte Zeit mit der Tas-
Computer
Magnet
Sensor
Sensor
Kabel-
binder
te „nach oben" eingestellt werden. Mit der SET-
Taste auf die Funktion Radumfangs weiter schalten.
10. einGABe DeS RADuMFAnGS:
Die Standardeinstellung für
den Radumfang beträgt
2080 mm. Wäh len Sie aus
der folgenden Tabelle den gewünschten Radum-
fang. Durch Betätigen der Taste „nach oben"
wechselt die Anzeige zur jeweils nächsten Ziffer
(Bereich: 0mm - 9999mm). Mit der SET-Taste die
Eingabe bestätigen und weiterschalten.
Reifengröße
700c x 38mm
2180
700c x 35mm
2168
700c x 32mm
2155
700c x 30mm
2145
700c x 28mm
2136
700c x 25mm
2124
700c x 23mm
2105
700c x 20mm
2074
700c Tubulari
2130
650c x 23mm
1990
650c x 20mm
1945
28" x 1,75"
2268
28" x 1 1/2"
2265
28" x 1 3/8" /
2205
1 5/8"
27" x 1-1/4"
2161
Werte, die in der Tabelle nicht angegeben sind bzw.
eine verbesserte Genauigkeit der Abgaben können
auf folgende Weise bestimmt werden: Kennzeich-
nen Sie das Rad und einen Punkt am Boden. Füh-
ren Sie mit dem Rad eine vollständige Umdrehung
vorwärts aus, bis die Markierung am Reifen erneut
am Boden steht und kennzeichnen Sie diesen
Punkt am Boden. Messen Sie nun die Entfernung
zwischen den beiden Kennzeichnungen am Boden
in Millimetern und geben Sie das Messergebnis in
den Computer ein.
11. uMSCHALten ZWiSCHen
kM/H unD M/H:
Nach der Eingabe des
Radumfangs schaltet der
Computer auf die Eingabe
von km/h bzw. Meilen/h. Gehen Sie mit der Taste
„nach oben" auf km/h bzw. m/h. Bestätigen Sie die
Auswahl mit der SET-Taste. Der Computer schaltet
auf Einstellung des Wegstreckenzählers.
mm
Reifengröße
27" x 1-1/8"
26" x 2.3"
26" x 2.25"
26" x 2.1"
26" x 2.0"
26" x 1.9"/1.95"
26" x 1.75"
26" x 1.5"
26" x 1.25"
26" x 1.0"
24" x 1.9"/1.95"
20" x 1-1/4"
16" x 2.0"
16" x 1.95"
16" x 1.5"
mm
2155
2135
2115
2095
2074
2055
2035
1985
1953
1913
1916
1618
1253
1257
1206
