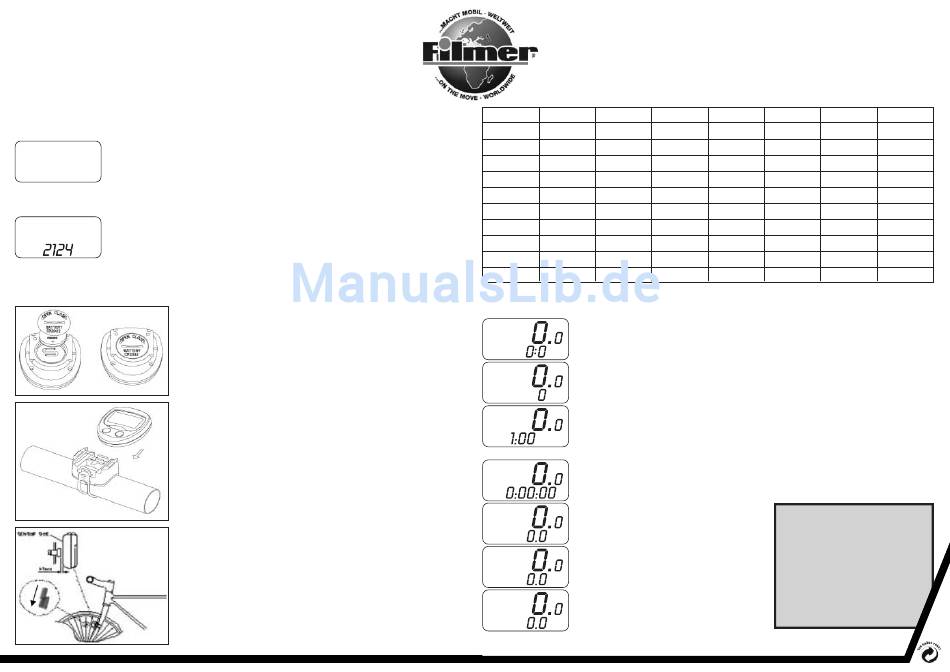

Gebrauchsanweisung 40.077
BESONDERHEITEN:
1. Drahtloser Fahrradcomputer mit digitaler LCD Anzeige
2. Mit 11 Funktionen: Geschwindigkeit, max. Geschwindigkeit, Durchschnittsgeschwindigkeit,
Gesamtkilometer, Tageskilometer, autom. Anzeigenwechsel, Stoppuhr, Uhrzeit, Auto Start/Stop,
Kilometer/Meilen-Auswahl, Raddurchmesser einstellbar
3. Doppelte LCD Anzeige: Zeigt neben der momentanen Geschwindigkeit eine weitere Funktion an.
4. Stand by Funktion: Displayabschaltung, wenn 1-2 Minuten kein Signal ankommt.
INBETRIEBNAHME:
Einstellung von Kilometern / Meilen:
KM/h
Bei der ersten Inbetriebnahme, oder nach kurzem Entfernen der Batterie, erscheinen im
2-Sekundentakt die Zeichen für Meile (m/h) und Kilometer (km/h). Bestätigen Sie entweder
km/h oder m/h durch einmaliges drücken der Mode Taste zu dem Zeitpunkt an dem das
Auszuwählende angezeigt wird. Durch drücken der MODE Taste gelangen Sie automatisch
in den Modus zur Einstellung der Reifengröße.
Einstellung der Reifengröße:
KM/h
Entsprechenden Umfang des Reifens aus der Tabelle entnehmen. Die letzte einzustellende
Zahl blinkt und ändert sich automatisch. Wenn die richtige Zahl erscheint müssen Sie diese
mit der Mode-Taste bestätigen. Danach blinkt die nächste Zahl. Diesen Vorgang müssen Sie
für alle 4 Zahlen wiederholen. Nach der Einstellung befindet sich der Computer automatisch
im Geschwindigkeitsanzeige-Modus.
INSTALLATION:
Entfernen Sie den Batteriedeckel am Boden des Computers indem Sie
eine Münze verwenden. Legen Sie die Batterie so ein, dass die Seite mit
dem (+) Pol nach oben liegt. Sollte der Computer unregelmäßige Ziffern
anzeigen, entfernen Sie die Batterie um sie erneut einzulegen. Dies wird
den Mikroprozessor des Computers neu starten.
Montieren Sie die beigelegte Computerhalterung am Fahrradlenker indem
Sie das beigelegte elastische Gummiband verwenden. Achten Sie dabei
auf die passende Richtung. Der Computer kann nun, indem Sie ihn in die
Halterung einführen, montiert werden. Darauf achten, dass die Halterung
einrastet. Um die korrekte Geschwindigkeitsfunktion und die korrekte
Sensorausrichtung zu testen, drehen Sie das Vorderrad. Der Computer
muss dabei die Geschwindigkeit anzeigen.
Wichtig: Fahrradcomputer ist nur funktionsfähig, wenn er auf der Halte-
rung aufgeschoben ist (Antennen-Funktion).
Öffnen Sie das Gehäuse des Signalgebers, verwenden Sie dazu einen
Kreuzschraubendreher. Legen Sie die Batterie entsprechend der Polarität
ein und verschließen das Gehäuse. Montieren sie den Signalgeber an der
Gabel mit den mitgelieferten Kabelbindern. Die Position des Signalgebers
und Magneten ist entsprechend der unterschiedlichen Fahrrad-Typen
auszuwählen. Hierbei ist die Entfernung zur Radmitte nicht relevant.
Befestigen Sie den Magneten durch Aufschieben der Magnethalterung so
an einer Speiche, dass er den Signalgeber in einem Abstand von ca. 2 mm
passiert.
Formel zum Berechnen des Reifenumfangs: Durchmesser des Reifens x 3,14 = Umfang
D = Reifengröße
L = Reifenumfang
D (inch)
L (mm)
D (inch)
24
1915
26 - 1/4
24 - 1/8
1925
25 - 3/8
24-1/4
1935
25 - 1/2
24 - 3/8
1945
25 - 5/8
24 - 1/2
1955
25 - 3/4
24 - 5/8
1965
25 - 7/8
24 - 3/4
1975
26
24 - 7/8
1985
26 - 1/8
25
1995
26 - 1/4
25 - 1/8
2005
26 - 3/8
Alternativ: Messen Sie den Radumfang des Reifens aus, und geben Sie den ermittelten Wert (mm) als Umfangswert (L) ein.
BEDIENUNG:
1. TRIP – Tageskilometer (max. 1999.9)
KM/h
SPD
Drücken Sie die Mode-Taste über 3 Sekunden zum zurücksetzen.
TRIP
2.ODO – Gesamtkilometer (max. 9999.9)
KM/h
SPD
Hier werden die zurückgelegten Kilometer angezeigt.
ODO
3. CLK – Uhrzeit
KM/h
SPD
Drücken Sie für 3 Sekunden die Mode-Taste um in den Uhrzeit-Modus zu gelangen.
Drücken Sie erneut die Mode-Taste um zwischen 12 und 24 Stundenformat zu wählen.
Die Anzeige blinkt und ändert sich automatisch. Um die richtige Zahl auszuwählen,
CLK
drücken Sie nochmal die Mode-Taste.
4. LAP – Stoppuhr
LAP
KM/h
SPD
Drücken Sie Start/Stop zum Starten. Drücken Sie diese nochmals zum Stoppen.
Drücken Sie die Mode-Taste um die Stoppuhr zurück zu setzen.
5. MX – max. Geschwindigkeit (max. 199.9)
KM/h
SPD
Speichert die Höchstgeschwindigkeit
MX
von Anfang an.
6. AV – Durchschnittsgeschwindigkeit
KM/h
SPD
AV
7. SCAN – SCAN Modus
KM/h
SPD
Wählen Sie diesen Modus, wenn abwechselnd
alle Funktionen angezeigt werden sollen.
SCAN
TRIP
TRIP –> ODO –> CLK –> LAP –>
MX –> AV –> TEMP
Diedrich Filmer GmbH
Tel.: +49 (0) 4451 1209-0
L (mm)
D (inch)
L (mm)
D (inch)
2015
26 - 1/2
26 - 1/2
27 - 3/4
2025
26 - 5/8
26 - 5/8
27 - 7/8
2035
26 - 3/4
26 - 3/4
28
2045
26 - 7/8
26 - 7/8
28 - 1/8
2055
27
27
28 - 1/4
2065
27 - 1/8
27 - 1/8
28 - 3/8
2075
27 - 1/4
27 - 1/4
28 - 1/2
2085
27 - 3/8
27 - 3/8
28 - 5/8
2095
27 - 1/2
27 - 1/2
28 - 3/4
2105
27 - 5/8
27 - 5/8
28 - 7/8
WICHTIG!
• Der Computer soll vor übermäßiger
Sonneneinstrahlung und Regen
geschützt werden.
• Prüfen Sie die Positionen des Sensors
und Magneten gelegentlich.
• Sie sollten sich nicht zu sehr auf das
Display konzentrieren. Viel wichtiger
ist der Straßenverkehr, dem Ihre volle
Aufmerksamkeit gewidmet sein sollte.
• Batterie: 1x CR2032 (3V),
1x 23A (12V)
Jeringhaver Gast 5
D - 26316 Varel
www.filmer.de
L (mm)
2214
2224
2234
2244
2254
2264
2274
2284
2294
2304
