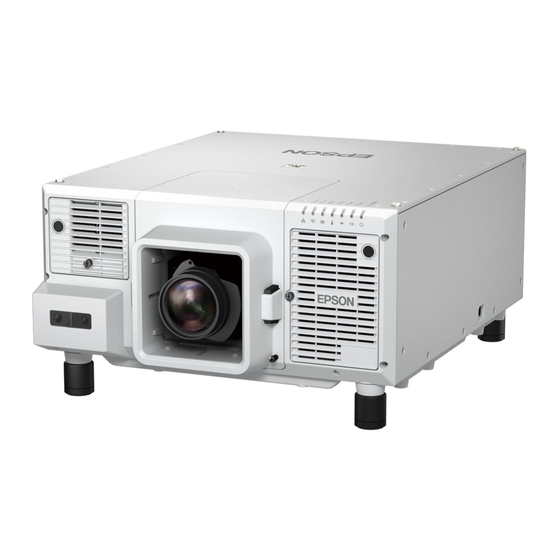

Epson EB-L12002Q Bedienungsanleitung

Epson EB-L12002Q Bedienungsanleitung

Multimedia projector
Vorschau ausblenden Andere Handbücher für EB-L12002Q:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson EB-L12002Q

Inhaltszusammenfassung für Epson EB-L12002Q

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Verwendete Bezeichnungen

    Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Nachstehend werden die Kennzeichnungen und ihre Bedeutung erläutert. Machen Sie sich gründlich damit vertraut, bevor Sie die Anleitung lesen. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar Warnung zum Tod führen können.

  • Seite 3: Sicherheits- Und Warnhinweise

    Schmiermittel, Öl o. Ä. • Bei fehlerhafter Installation von Deckenhalterung und Projektor könnte der Projektor herunterfallen. Achten Sie nach Installation der Ihren Projektor haltenden Epson-Halterung darauf, Projektor und Halterung mit einem für ihr Gewicht ausreichend starken Seil zu sichern. • Halten Sie Ansaugöffnung und Luftaustritt des Projektors frei. Werden diese versehentlich verdeckt, kann dies zu einer Überhitzung im Gerät führen und...
  • Seite 4 Sicherheits- und Warnhinweise Warnung Achtung • Stellen Sie keine brennbaren Objekte vor die Linse. Wenn Sie einen Zeitplan Stellen Sie den Projektor nicht auf einen instabilen Untergrund, wie z. B. einen zum automatischen Einschalten des Projektors festgelegt haben, könnte jedes instabilen Tisch oder eine geneigte Oberfläche.
  • Seite 5 Sicherheits- und Warnhinweise Achtung Achtung • Möglicherweise benötigen Sie zum Neigen und Installieren des Projektors • Installieren Sie den Projektor nicht an Orten, an denen er Vibrationen oder spezielle Montagehalterungen. Wenden Sie sich an einen Experten und Stößen ausgesetzt sein kann. bereiten Sie die Montage vor.
  • Seite 6 Sicherheits- und Warnhinweise Achtung Achtung • Achten Sie bei Installation des Projektors mit nach unten gerichteten • Wenn Sie den Projektor mit einer Klemme an einem Aluminiumträger Zuluftöffnungen darauf, dass sich ein Abstand von mindestens 10 cm befestigen, bringen Sie die Klemme an mindestens vier Punkten an, sodass sie zwischen Projektor und Boden usw.
  • Seite 7 Sicherheits- und Warnhinweise Sicherheits- und Warnhinweise zum Anheben Achtung Verwenden Sie zur Anbringung an den vier Schraubenlöchern vier handelsübliche M6-Augenschrauben (Winkellänge 12 bis 27 mm). Achtung • Verwenden Sie zum Anheben die vier an derselben Fläche des Projektors installierten Augenschrauben. •...
  • Seite 8 Verschluss-Funktion des Projektors verhindern, dass das LCD-Panel durch Händler oder an den nächstgelegenen Service, falls ein Fehler auftritt. Die Laserlicht geschädigt wird. Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Falls Sie den s "Temporäres Ausblenden des Bildes (Verschluss)" S.109 Projektor in solch einem Fall weiterhin verwenden, kann es zu einem •...
  • Seite 9 Sicherheits- und Warnhinweise • Über den LCD-Bildschirm Achtung • Berühren Sie nicht die Objektivsektion mit Ihrer Hand oder Ihren Fingern. Der LCD-Bildschirm kann fehlende oder dauerhaft leuchtende Pixel Wenn Fingerabdrücke oder Öle auf der Objektivoberfläche bleiben, nimmt aufweisen. Dies weist nicht auf einen Fehler hin. die Projektionsqualität ab.

  • Seite 10: Warnhinweise Und Vorsichtsmaßnahmen Zum Laser

    Sicherheits- und Warnhinweise Warnhinweise und Vorsichtsmaßnahmen zum Warnung Laser • Laserwarnetiketten sind am Projektor angebracht. Innen Seite...
  • Seite 11 Sicherheits- und Warnhinweise Hinweise zum Transport Warnung • Öffnen Sie das Projektorgehäuse nicht. Der Projektor enthält einen Im Projektor befinden sich viele Glas- und Präzisionsteile. Handhaben Sie hochleistungsfähigen Laser. den Projektor beim Transport so wie im Folgenden beschrieben, um • Dieses Produkt gibt möglicherweise gefährliche optische Strahlung aus. Schäden durch Stöße zu vermeiden.

  • Seite 12: Inhaltsverzeichnis

    Inhaltsverzeichnis Einstellen der Neigung (bei normaler Aufstellung) ..... . . 48 Verwendete Bezeichnungen ......2 ID-Einstellungen .
  • Seite 13 Inhaltsverzeichnis Umschalt-Methoden ......... 86 Speicherfunktion .
  • Seite 14 Inhaltsverzeichnis Unterstützte Web-Server-Zertifikate ......136 Fehlersuche Festlegen eines Zertifikats mittels Webbrowser ..... . 136 Verwendung der Hilfe .
  • Seite 15 Eingangssignale vom DVI-D In-, HDMI In-, HDBaseT- und DisplayPort In-Anschluss Information zu Epson Projector Management ......226 .
  • Seite 16 Inhaltsverzeichnis Index ........... . 269...

  • Seite 17: Einleitung

    Einleitung In diesem Kapitel werden die Teilebezeichnungen erläutert.

  • Seite 18: Teilebezeichnungen Und Funktionen

    Teilebezeichnungen und Funktionen Sofern nicht anders angegeben, zeigen die in dieser Anleitung verwendeten Bezeichnung Funktion Abbildungen den Projektor mit installiertem Objektiv (ELPLM15). Projektionsobjektiv Bilder werden durch dieses projiziert. Warnung Front/Oberseite Dieser Abschnitt strahlt Laserlicht aus. Schauen Sie während der Projektion nicht in das Objektiv. Andernfalls kann es aufgrund des ausgegebenen leistungsstarken Lichts zu Augenschäden kom‐...

  • Seite 19: Rückseite/Seitenansicht

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion Statusanzeigen Die Farbe, Blinken oder permanentes Leuchten der Luftaustritt Aus dem Luftaustritt strömt die zur internen Kühlung des Anzeigen geben den Status des Projektors an. Projektors verwendete Luft. s "Ablesen der Anzeigen" S.181 Achtung Entfernen Sie sie bei Installation der Objektiveinheit Objektiversatzabdeck...

  • Seite 20: Anschlüsse

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Anschlüsse Schutzplatte der Zur Anbringung an der integrierten Kamera, damit integrierten Kamera Laserstrahlen von anderen Geräten nicht in die integrierte Kamera gelangen, wenn der Projektor mit anderen Geräten, die Laserstrahlen ausgeben, verwendet wird. Der Sicherheitsschlitz ist mit dem von Kensington Sicherheitssteckplatz hergestellten Microsaver Security System kompatibel.

  • Seite 21: Schnittstellentafeln

    Teilebezeichnungen und Funktionen Schnittstellentafeln Bezeichnung Funktion Computer In- Für analoge RGB-Signale von einem Computer und Eine HDMI/DVI-D-Schnittstellentafel ist in Slot 1 am Projektor und eine Anschluss Component-Video-Signale von anderen Videoquellen. SDI-Schnittstellentafel ist in Slot 2 installiert. Zum Anschließen an einen externen Monitor und zur Computer Out- Sie können diese auch durch optionale Schnittstellentafeln ersetzen.
  • Seite 22 Teilebezeichnungen und Funktionen SDI-Schnittstellentafel (ELPIF02) Bezeichnung Funktion Sie können zur Eingabe von 4K-100-Hz-/120-Hz- DisplayPort2 In- Signalen zwei Kabel mit den Anschlüssen DisplayPort1 In Anschluss und DisplayPort2 In verbinden. Stellen Sie Verbindungstyp in den DisplayPort-Einst. ein. s Erweitert - DisplayPort-Einst. S.151 Bezeichnung Funktion SDI1 In-Anschluss...

  • Seite 23: Unterseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Unterseite Füße Bei Aufstellung des Projektors auf einer Fläche, wie z. B. einem Schreibtisch, können Sie die Füße zur Einstellung der horizontalen Neigung herein- oder herausdrehen. s "Einstellen der Neigung (bei normaler Aufstellung)" S.48 Achtung Bringen Sie keine anderen Halterungen an den Fußbefestigungspunkten an.

  • Seite 24: Bedienfeld

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Bedienfeld [Test Pattern]-Taste Anzeige eines Testbilds. s "Anzeigen des Testbilds" S.39 Drücken Sie diese Taste zum Justieren des [Lens Shift]-Taste Objektivversatzes. s "Einstellung der Position des projizierten Bildes (Objektivversatzanpassung)" S.40 Wird diese Taste länger als drei Sekunden gedrückt, bewegt sich das Objektiv in die Ausgangsposition.

  • Seite 25: Fernbedienung

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Fernbedienung • Zum Anpassen von Fokus, Verzerrung, Zoom und ][ ][ ]- Objektivversatz drücken. Tasten s "Einstellung der Position des projizierten Bildes (Objektivversatzanpassung)" S.40 s "Einstellen der Bildgröße" S.42 s "Fokuskorrektur" S.43 • Wenn diese Tasten während der Anzeige des Konfiguration- oder des Hilfe-Bildschirms gedrückt werden, werden Menüpunkte und Einstellungswerte ausgewählt.
  • Seite 26 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Zum Anpassen von Fokus, Zoom, Verzerrung und Startet die Projektion, wenn der Hauptschalter betätigt ]-Taste ][ ][ ]- wird und der Projektor im Bereitschaftsmodus ist. Objektivversatz drücken. Tasten • Während der Anzeige des Konfiguration-Menüs oder Versetzt den Projektor in den Bereitschaftsmodus, wenn [t]-Taste der Hauptschalter betätigt wird und das Gerät projiziert.
  • Seite 27 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion [ID]-Taste Halten Sie diese Taste gedrückt und betätigen Sie die [Shutter]-Taste Zum vorübergehenden Ein- oder Ausblenden des Bildes Zahlentasten, um die ID des Projektors festzulegen, den drücken. Sie über die Fernbedienung steuern möchten. s "Temporäres Ausblenden des Bildes (Verschluss)"...

  • Seite 28: Praktische Steuerung Mittels Fernbedienung

    Teilebezeichnungen und Funktionen Praktische Steuerung mittels Fernbedienung Wechseln der Fernbedienungsbatterien Sie können folgende Aktionen durch einfaches Drücken einer der Tasten an Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert der Fernbedienung durchführen: oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft.

  • Seite 29: Reichweite Der Fernbedienung

    Teilebezeichnungen und Funktionen Reichweite der Fernbedienung Achtung Kontrollieren Sie die Polaritätszeichen (+) und (-) im Batteriefach, damit Sie die Batterien richtig einsetzen können. Werden die Batterien nicht ordnungsgemäß verwendet, könnten sie explodieren bzw. auslaufen und einen Brand, Verletzungen oder Beschädigungen des Produkts verursachen. Bringen Sie den Batteriefachdeckel wieder an.
  • Seite 30 Teilebezeichnungen und Funktionen • Wenn das Fernbedienungskabel mit dem Remote-Anschluss verbunden wird, ist der Fernst.-Empfänger am Projektor deaktiviert. • Zur Steuerung des Projektors können Sie auch den optionalen HDBaseT-Transmitter und die Fernbedienung über das Kabel verbinden. s "Anschließen eines HDBaseT Transmitter" S.60...

  • Seite 31: Vorbereitung Des Projektors

    Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.

  • Seite 32: Aufstellung Des Projektors

    Aufstellung des Projektors • Der Projektor unterstützt die Objektive mit folgenden Die Projektionsobjektivbaugruppe entfernen und Modellnummern. anbauen ELPLX02, ELPLX02W, ELPLU03, ELPLU03S, ELPLU04, ELPLW05, ELPLW06, ELPLW08, ELPLM09, ELPLM10, ELPLM11, ELPLM15, ELPLL08, ELPLS04, ELPLU02, ELPLR04, ELPLW04, ELPLM06, Warnung ELPLM07, ELPLL07 Achten Sie darauf, vor Entfernung oder Anbringung der Objektiveinheit am Stellen Sie bei Verwendung der folgenden Objektive sicher, dass Sie Projektor das Netzkabel zu ziehen.
  • Seite 33 Aufstellung des Projektors Lösen Sie die Arretierung, falls der Hebel verriegelt ist. Ziehen Sie die Hebelverriegelung nach oben, bewegen Sie sie nach links und drücken Sie sie anschließend nach hinten. Ziehen Sie die Objektiversatzabdeckung zum Entfernen zu sich, Drücken Sie den Hebel zusammen und bewegen Sie ihn gegen während Sie die oberen und unteren Knöpfe an beiden Seiten den Uhrzeigersinn.
  • Seite 34 Aufstellung des Projektors Achten Sie bei Verwendung der folgenden Objektive darauf, zum Schutz der Anschlüsse die mitgelieferte Objektivanschlusskappe anzubringen. ELPLS04, ELPLU02, ELPLR04, ELPLW04, ELPLM06, ELPLM07, ELPLL07 Fixieren Sie den Hebel mit der Hebelverriegelung, damit er sich nicht lockert. Ziehen Sie die Hebelverriegelung nach oben, bewegen Sie sie nach rechts und drücken Sie sie anschließend nach hinten.

  • Seite 35: Objektivkalibrierung

    Meldung weiterhin angezeigt wird, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Ziehen Sie die Befestigungsschraube der Objektivabdeckung fest.

  • Seite 36: Entfernen

    Aufstellung des Projektors Ziehen Sie die Objektiversatzabdeckung zum Entfernen zu sich, Entfernen während Sie die oberen und unteren Knöpfe an beiden Seiten gedrückt halten. Achtung Warten Sie nach Abschaltung des Projektors eine Weile, bevor Sie die Objektiveinheit entfernen (etwa 30 Minuten). Wenn die Objektiveinheit unmittelbar nach Projektion oder Abschaltung berührt wird, drohen Verbrennungen.

  • Seite 37: Installationseinstellungen

    Aufstellung des Projektors In der Standardeinstellung Front ergeben sich für jeden Projektionsmodus die folgenden Bildrichtungen. Front (Standard) Front/Decke Rück Rück/Decke Installationseinstellungen Ändern der Richtung des Bildes (Projektionsmodus) Mit dem Modus Projektion im Konfigurationsmenü können Sie die Bildrichtung ändern. Erweitert – Projektion S.151 •...

  • Seite 38: Einstellen Der Bildposition Im Projizierten Bildschirm

    • Diese Einstellung ist auf 16:9 festgesetzt, wenn Verbindungstyp • Diese Funktion wird von der Funktion Message Broadcasting in unter DisplayPort-Einst. auf Dual (3840x2160) oder Dual Epson Projector Management nicht unterstützt. (1920x2160 2 Spalten) eingestellt ist. Drücken Sie während der Projektion die [Menu]-Taste.

  • Seite 39: Anzeigen Des Testbilds

    Aufstellung des Projektors Sie können Testbilder umschalten, indem Sie die Tasten [ ] an der Fernbedienung oder die Taste [ ] am Bedienfeld drücken, während ein Testbild angezeigt wird. Unter Verwendung der Unter Verwendung des Fernbedienung Bedienfeldes Mit dem Hintergrundtestbild können Sie die aktuelle Anzeigeposition prüfen.

  • Seite 40: Einstellung Der Position Des Projizierten Bildes (Objektivversatzanpassung)

    Aufstellung des Projektors Bei Verwendung von ELPLU03/ELPLU03S/ELPLW05 • Um die Menüpositionen einzustellen, die nicht eingestellt Projektionsbild, wenn das Objektiv in die Ausgangsposition bewegt werden können, während das Testbild angezeigt wird, oder wird um eine Feineinstellung des Bilds vorzunehmen, projizieren Sie ein Bild vom angeschlossenen Gerät. Maximaler Bewegungsbereich : V x 18 % •...
  • Seite 41 Aufstellung des Projektors Bei Verwendung von ELPLU04/ELPLW06/ELPLW08/ELPLM09/ELPLM10/ Bei Verwendung von ELPLX02/ELPLX02W ELPLM11/ELPLM15/ELPLL08 Objektivmitte Projektionsbild, wenn das Objektiv in die Ausgangsposition bewegt wird Maximaler Bewegungsbereich : Aufwärts V x 18 %, abwärts V x 5 Objektivmitte * Wenn bei horizontaler Ausrichtung der Maximalwert erreicht ist, kann Projektionsbild, wenn das Objektiv in die Ausgangsposition bewegt wird das Bild nicht nach oben verschoben werden.

  • Seite 42: Einstellen Der Bildgröße

    Aufstellung des Projektors Passen Sie die Position des projizierten Bildes mit den Tasten [ • Stellen Sie die Bildhöhe mit dem vertikalen Objektivversatz ein, indem Sie das Bild von unten nach oben schieben. Wenn sie von ][ ][ ] an. oben nach unten eingestellt wird, kann es sein, dass sich die Unter Verwendung der Unter Verwendung des...

  • Seite 43: Fokuskorrektur

    Aufstellung des Projektors Drücken Sie die [Zoom]-Taste am Bedienfeld. Fokuskorrektur Drücken Sie die [Focus]-Taste am Bedienfeld. Drücken Sie zum Anpassen die Tasten [ ][ ]. Drücken Sie zum Anpassen die Tasten [ ][ ]. Die Anzeige kann je nach Objektiv variieren. Drücken Sie zum Abschließen der Anpassung die [Esc]-Taste.

  • Seite 44: Korrektur Von Verzerrungen (Bildverzerrungen)

    Aufstellung des Projektors • Sie können den Fokus auch mit den [Focus]-Tasten [+] und [-] an der Fernbedienung anpassen. Zudem können Sie die Tasten [ ] an der Fernbedienung oder am Bedienfeld nutzen, während der Bildschirm zur Objektivkalibrierung angezeigt wird. •...

  • Seite 45: Registrieren Und Laden Von Objektiveinstellungswerten

    Aufstellung des Projektors Falls die Mitte nach Anpassung des umliegenden Bildes unscharf ist, • Dies kann nicht verwendet werden, wenn die folgenden Objektive wiederholen Sie die Schritte 1 und 2. angebracht sind. ELPLS04, ELPLU02, ELPLR04, ELPLW04, ELPLM06, ELPLM07, ELPLL07 • Je nach dem von Ihnen verwendeten Objektiv stellen Sie •...

  • Seite 46: Panelkalibrierung

    Aufstellung des Projektors Funktion Erläuterung Speicher umbenennen Ändern des Speichernamens. Wählen Sie den Speichernamen, den Sie ändern möchten und drücken Sie dann die [ ]-Taste. Geben Sie den Speichernamen mithilfe der Soft-Tastatur ein. s "Bedienoperationen der Soft-Tastatur" S.158 Wenn Sie fertig sind, bewegen Sie den Cursor auf Finish und drücken Sie dann die [ ]-Taste.
  • Seite 47 Aufstellung des Projektors Wählen Sie die Farbe, die Sie einstellen möchten. Wählen Sie Farbe wählen und drücken Sie dann die [ ]-Taste. Wählen Sie R (rot) oder B (blau) und drücken Sie dann die [ ]-Taste. Drücken Sie die [Esc]-Taste, um zum vorherigen Bildschirm zurückzukehren.

  • Seite 48: Einstellen Der Neigung (Bei Normaler Aufstellung)

    Aufstellung des Projektors Nehmen Sie mit den Tasten [ ][ ][ ] Einstellungen vor und Einstellen der Neigung (bei normaler Aufstellung) drücken Sie dann die Taste [ Drehen Sie die Füße zur horizontalen und vertikalen Neigung des Projektors heraus bzw. herein. Sie können die Neigung innerhalb eines Wählen Sie zur Durchführung detaillierter Anpassungen Vier Bereichs von ±2 ˚...

  • Seite 49: Weisen Sie Eine Projektor Id Zu

    Drücken Sie während der Projektion die [ ]-Taste und halten Sie Fernbedienungs-ID auf 0 gesetzt ist. gleichzeitig die [ID]-Taste an der Fernbedienung gedrückt. • Wenn Sie Epson Web Control nutzen, können Sie einen spezifischen Projektor über ein Mobilgerät bedienen. s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)"...

  • Seite 50: Einstellen Der Uhrzeit

    Aufstellung des Projektors Einstellen der Uhrzeit Sie können die Uhrzeit für den Projektor einstellen. Die eingestellte Uhrzeit wird für die Zeitplanfunktion verwendet. "Zeitplanfunktion" S.114 • Wenn Sie den Projektor zum ersten Mal einschalten, wird die Meldung "Möchten Sie die Uhrzeit einstellen?" angezeigt. Wählen Sie Ja, erscheint der Bildschirm aus Schritt 4.

  • Seite 51: Datum & Zeit

    Aufstellung des Projektors Untermenü Funktion Einstellung Die Einstellungen unter Sommerzeit-Einstellung werden übernommen. Internetzeit Untermenü Funktion Stellen Sie hier Ein ein, um die Zeit automatisch Internetzeit über einen Internet-Uhrzeit-Server zu aktualisieren. Datum & Zeit Internetzeitserver Geben Sie die IP-Adresse eines Internet-Uhrzeit- Untermenü...

  • Seite 52: Sonstige Einstellungen

    Dialoge für Bedienung und Funktionen, aus. s Erweitert - Display - Standby- Laserwarnungen, Ende von Message Bestätigung S.151 Broadcasting für Epson Projector Management und Projektor ID werden angezeigt. Registrieren und Speichern der Stellen Sie Speicher ein. Einstellungen für das projizierte s "Speicherfunktion"...
  • Seite 53 Einstellmethoden Ändern des im Hintergrund Ändern unter Display. Zur Auswahl stehen Blau, angezeigten Bildschirms. Schwarz und Logo. Wenn kein Logo registriert ist, wird das EPSON-Logo angezeigt. Hintergrundanzeige: Einstellung der Bildschirmanzeige ohne Bildsignal. (Standardeinstellung: Blau) s Erweitert - Display - Hintergrundanzeige S.151...

  • Seite 54: Anschließen Von Sonstiger Ausrüstung

    Anschließen von sonstiger Ausrüstung Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein. Anschließen eines Computers Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an. Bei Verwendung eines handelsüblichen Computerkabels Schließen Sie den Ausgang der Computeranzeige an den Projektoranschluss Computer In an.

  • Seite 55: Anschließen Von Bildquellen

    Anschließen von sonstiger Ausrüstung • Wenn Ihre gewünschte Bildquelle einen Anschluss mit einer ungewöhnlichen Form aufweist, verwenden Sie das mit dem Gerät mitgelieferte oder ein als Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor. • Stellen Sie sicher, dass das HDMI-Kabel mit dem HDMI-Standard übereinstimmt. Falls Sie ein nicht mit dem HDMI-Standard übereinstimmendes Kabel nutzen, werden Bilder möglicherweise nicht richtig angezeigt.
  • Seite 56 Anschließen von sonstiger Ausrüstung Cb/Pb Cr/Pr Computer In SDI In HDMI OUT HDMI In Achtung • Wenn die Bildquelle eingeschaltet ist, während Sie sie am Projektor anschließen, kann dies zu Fehlfunktionen führen. • Wenn der Stecker eine andere Ausrichtung oder Form aufweist, versuchen Sie nicht, ihn mit Nachdruck in den Anschluss zu stecken. Dies kann zu Gerätebeschädigungen und Fehlfunktionen führen.

  • Seite 57: Anschließen Eines Externen Monitors

    Anschließen von sonstiger Ausrüstung • Wenn Ihre gewünschte Bildquelle einen Anschluss mit einer ungewöhnlichen Form aufweist, verwenden Sie das mit dem Gerät mitgelieferte oder ein als Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor. • Stellen Sie sicher, dass das HDMI-Kabel mit dem HDMI-Standard übereinstimmt. Falls Sie ein nicht mit dem HDMI-Standard übereinstimmendes Kabel nutzen, werden Bilder möglicherweise nicht richtig angezeigt.
  • Seite 58 Anschließen von sonstiger Ausrüstung Computer Out D-Sub SDI Out SDI IN Wenn sich der Projektor im Bereitschaftsmodus befinde, werden keine Bilder eingegeben.

  • Seite 59: Anschließen Eines Lan-Kabels

    Anschließen von sonstiger Ausrüstung Anschließen eines LAN-Kabels Schließen Sie an den LAN-Projektoranschluss einen LAN-Ausgang eines Netzwerkhubs oder eines anderen Geräts mithilfe eines im Handel erhältlichen 100BASE-TX- oder 10BASE-T LAN-Kabels an. Handelsübliche etherCON-LAN-Kabel werden ebenfalls unterstützt. Indem ein Computer über ein Netzwerk an den Projektor angeschlossen wird, können Sie Bilder projizieren und den Projektorstatus überprüfen. Um Fehlfunktionen vorzubeugen, verwenden Sie ein abgeschirmtes LAN-Kabel der Kategorie 5 oder höher.

  • Seite 60: Anschließen Eines Hdbaset Transmitter

    Anschließen von sonstiger Ausrüstung Anschließen eines HDBaseT Transmitter Schließen Sie den optionalen HDBaseT Transmitter mit einem handelsüblichen 100BASE-TX-Netzwerkkabel an. "Sonderzubehör" S.248 HDBaseT • Bitte lesen Sie vor der Verwendung des HDBaseT Transmitter sorgfältig die mitgelieferte Bedienungsanleitung. • Verwenden Sie als LAN-Kabel ein von der HDBaseT Alliance empfohlenes STP-Kabel (gerade) der Kategorie 6 oder höher. Allerdings wird der Betrieb nicht für alle Eingabe-/Ausgabegeräte und Umgebungen garantiert.

  • Seite 61: Grundfunktionen

    Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.

  • Seite 62: Einschalten Des Projektors

    Einschalten des Projektors Verbinden Sie vor dem Einschalten des Projektors Ihren Computer oder Ihr Sie können den Projektor mit dem 100-V-Netzkabel Videogerät mit dem Projektor. vorübergehend betreiben, um den Installationsort zu ermitteln. Bei Projektion über das 100-V-Netzkabel liegt die Helligkeit des "Anschließen von sonstiger Ausrüstung"...
  • Seite 63 Einschalten des Projektors Falls das Bild nicht projiziert wird, versuchen Sie Folgendes: • Schalten Sie den angeschlossenen Computer bzw. das Videogerät ein. • Wenn Sie ein Laptop verwenden, ändern Sie den Bildschirmausgang des Computers. • Legen Sie ein Medium ein (bspw. eine DVD) und geben Sie es wieder. •...

  • Seite 64: Ausschalten Des Projektors

    Ausschalten des Projektors Entfernen Sie den Kabelhalter und ziehen Sie das Netzkabel. • Schalten Sie den Projektor zur Gewährleistung einer langen Betriebseinsatzzeit bei Nichtbenutzung aus. Die Lebenszeit der Lichtquelle variiert je nach Einstellungen im Konfiguration-Menü sowie den Umgebungs- und Nutzungsbedingungen. Die Helligkeit des projizierten Bildes verringert sich im Laufe der Projektionszeit.

  • Seite 65: Projektionsbild Ändern

    Projektionsbild ändern • Drücken Sie die Taste [Search] an der Fernbedienung, bis Bilder Sie können das Projektionsbild ändern, wenn mehrere Geräte mit dem Projektor verbunden sind. vom Zielgerät angezeigt werden. Prüfen Sie, ob die verbundenen Geräte eingeschaltet sind. Bei Projektion eines Videos von einer Videoquelle legen Sie Medien, wie DVDs, ein und geben Sie diese wieder.
  • Seite 66 Projektionsbild ändern • Drücken Sie an der Fernbedienung die Taste der Quelle, die Sie • Drücken Sie am Bedienfeld die Taste der Quelle, die Sie projizieren projizieren möchten. Falls es mehrere Quellen gibt, die mit der möchten. Falls es mehrere Quellen gibt, die mit der betätigten Taste betätigten Taste übereinstimmen, drücken Sie die Taste zum übereinstimmen, drücken Sie die Taste zum Umschalten der Quelle Umschalten der Quelle noch einmal.
  • Seite 67 Projektionsbild ändern • Die Anzeige Sync. der Quelle, die ein Bildsignal empfängt, leuchtet auf. Zudem schaltet sich die Leuchte für die Taste der projizierten Quelle ein. • Sie können jeden Eingang aktivieren/deaktivieren. s Erweitert - Betrieb - Videoanschlusseinst. S.151 • Wenn mehrere Quellen mit der von Ihnen betätigten Taste übereinstimmen, wechselt die Quelle in der am Bildschirm Quellensuche gezeigten Reihenfolge.

  • Seite 68: Anpassung Von Projizierten Bildern

    Anpassung von projizierten Bildern • Gekrümmte Fläche Korrektur von Verzerrung im Projektionsbild Sie können Verzerrungen, die bei der Projektion auf eine gekrümmte Fläche auftreten, korrigieren und den Grad der Vergrößerung und Keystone-Verzerrung in projizierten Bildern kann mit einer der folgenden Verkleinerung einstellen.

  • Seite 69: H/V-Keystone

    Anpassung von projizierten Bildern • Wenn Sie die Projektionsposition etc. erneut anpassen möchten, können Sie zum vorübergehenden Aufheben des Korrekturstatus Geometriekorrektur auf Aus setzen. Selbst wenn die Option auf Aus gesetzt ist, werden die Korrekturwerte gespeichert. s Einstellung - Geometriekorrektur S.149 •...

  • Seite 70: Quick Corner

    Anpassung von projizierten Bildern Korrigieren Sie Trapezverzerrungen mit Hilfe von V-Keystone und Sie können dies nicht mit anderen Korrekturmethoden kombinieren. H-Keystone. V-Keystone Quick Corner Hiermit können Sie jede der vier Ecken des projizierten Bildes individuell anpassen. H-Keystone Drücken Sie während der Projektion die [Geometry]-Taste. Wählen Sie Quick Corner, und drücken Sie die [ ]-Taste.

  • Seite 71: Gekrümmte Fläche

    Anpassung von projizierten Bildern Gekrümmte Fläche Wenn Sie die [Esc]-Taste etwa zwei Sekunden lang drücken, wird die Bestätigungsmeldung zum Zurücksetzen auf die Dies ermöglicht Ihnen die Korrektur von Verzerrungen, die bei der Standardeinstellungen angezeigt. Projektion auf eine gekrümmte Fläche auftreten, und die Einstellung des Wählen Sie Ja, um die Quick Corner-Korrekturen Grads der Vergrößerung und Verkleinerung.
  • Seite 72 Anpassung von projizierten Bildern Falls die Meldung "Die Einstellung ändert sich. Das Bild kann Wählen Sie mit den Tasten [ ], [ ], [ ] und [ ] den Bereich, erheblich verzerrt werden." angezeigt wird, drücken Sie die [ den Sie einstellen möchten und drücken Sie dann die [ ]-Taste.
  • Seite 73 Anpassung von projizierten Bildern Wiederholen Sie Schritte 5 bis 7 nach Bedarf, um verbleibende Stellen Sie mit den Tasten [ ], [ ], [ ] und [ ] die Form ein. Teile einzustellen. Wenn das Bild vergrößert oder verkleinert wird, fahren Sie mit dem nächsten Schritt fort und stellen Sie die Linearität ein.
  • Seite 74 Anpassung von projizierten Bildern Wählen Sie für die Einstellungen die Standardlinie und drücken Sie Passen Sie die Linearität an. dann die [ ]-Taste. Korrigieren Sie sie so, dass der Abstand zwischen den Linien gleich ist. Verwenden Sie die [ ][ ]-Tasten, wenn Sie Horizont. Linearität Bei Betätigung der [ ]-Taste auswählen, und die [ ]-Tasten, wenn Sie Vertikale Linearität...

  • Seite 75: Über Eck

    Anpassung von projizierten Bildern Über Eck Sie können die korrigierten Ergebnisse feineinstellen. Passen Sie mit Quick Corner die Neigung des Bildes an, verwenden Sie dann zur Dies ermöglicht Ihnen die Korrektur von Verzerrungen, die bei der Feineinstellung Punktkorrektur. Wählen Sie am Bildschirm in Schritt Projektion auf eine Fläche mit rechten Winkeln auftreten, z.
  • Seite 76 Anpassung von projizierten Bildern Falls die Meldung "Die Einstellung ändert sich. Das Bild kann Wählen Sie entsprechend dem Projektionsbereich die Option Über erheblich verzerrt werden." angezeigt wird, drücken Sie erneut die Eck hor oder Über Eck vert, drücken Sie dann die [ ]-Taste.
  • Seite 77 Anpassung von projizierten Bildern Passen Sie die Position des Projektors und den Objektivversatz so Wählen Sie mit den Tasten [ ], [ ], [ ] und [ ] den Bereich, an, dass die Linie in der Mitte des Bildschirms auf der Ecke liegt den Sie einstellen möchten und drücken Sie dann die [ ]-Taste.
  • Seite 78 Anpassung von projizierten Bildern Bei Auswahl von Über Eck vert: Passen Sie die Linearität mit den Tasten [ ][ ] an. Stellen Sie den linken und rechten Bereich anhand des Punkts ein, Korrigieren Sie sie so, dass der Abstand zwischen den Linien gleich der der vertikalen Linie in der Mitte des Bildschirms am nächsten ist.

  • Seite 79: Punktkorrektur

    Anpassung von projizierten Bildern Falls die Meldung "Die Einstellung ändert sich. Das Bild kann Sie können die korrigierten Ergebnisse feineinstellen. Passen Sie mit erheblich verzerrt werden." angezeigt wird, drücken Sie erneut die Quick Corner die Neigung des Bildes an, verwenden Sie dann zur ]-Taste.
  • Seite 80 Anpassung von projizierten Bildern Verschieben Sie mit den Tasten [ ], [ ], [ ] und [ ] den Punkt, Wenn Sie während der Korrektur die Anzahl Punkte reduzieren, werden Korrekturen an der Position ohne einen Punkt den Sie korrigieren möchten und drücken Sie dann die [ ]-Taste.

  • Seite 81: Einstellung Der Projektionsqualität (Auswahl Des Farbmodus)

    Anpassung von projizierten Bildern Mit jeder Betätigung der [Color Mode]-Taste an der Fernbedienung wird Sie können die korrigierten Ergebnisse feineinstellen. Wählen Sie zur der Farbmodus auf dem Bildschirm angezeigt und der Farbmodus geändert. Anpassung der Neigung des Bildes die Option Quick Corner am Bildschirm in Schritt 3.

  • Seite 82: Anleitung Zu Geschätzte Restzeit

    Anpassung von projizierten Bildern • Wenn Konstantmodus auf Ein gesetzt ist, können Sie die Einstellungen bei Lichtmodus und Helligkeitsstufe nicht ändern. Wenn Sie diese Einstellungen ändern möchten, setzen Sie Konstantmodus auf Aus. • Wenn Konstantmodus auf Aus gesetzt ist, ändert sich der Wert bei Helligkeitsstufe je nach aktuellem Status der Lichtquelle.

  • Seite 83: Verhältnis Zwischen Helligkeitsstufe Und Betriebszeit Der Lichtquelle

    Anpassung von projizierten Bildern : Ungefähre Betriebszeit, bis sich die Helligkeit der Lichtquelle um die Hälfte reduziert 100% 20.000 Stunden 36.000 Stunden 41.000 Stunden 43.000 Stunden 46.000 Stunden 57.000 Stunden 75.000 Stunden 103.000 Stunden Anzeigestufe Tatsächliche verbleibende Zeit 10.000 Stunden oder mehr Wenn Konstantmodus auf Ein gesetzt ist 8.000 bis 9.999 Stunden : Helligkeitsstufe...

  • Seite 84: Menge Des Licht Des Projizierten Bildes Einstellen

    Anpassung von projizierten Bildern • Dies ist nur ein ungefährer Richtwert, der sich je nach Nutzung und Menge des Licht des projizierten Bildes einstellen Umgebung des Projektors ändern kann. • Die obigen Zeiten sind die Standardstunden bei kontinuierlicher Wenn Sie die Luminanz automatisch gemäß der Helligkeit des angezeigten Verwendung des Projektors ohne Änderung der Helligkeitsstufe- Bildes einstellen, erhalten Sie scharfe und farbenfrohe Bilder.

  • Seite 85: Ändern Des Bildformats Des Projizierten Bilds

    Anpassung von projizierten Bildern • Lichtausgabe-Timer: Stellen Sie die Dauer vor automatischer Abschaltung der Lichtquelle ein. Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden. Ändern des Bildformats des projizierten Bilds • Aus: Wählen Sie dies, wenn Sie die Lichtquelle nicht steuern Sie können das Bildformat des projizierten Bildes so anpassen, dass es am möchten.

  • Seite 86: Umschalt-Methoden

    Anpassung von projizierten Bildern Umschalt-Methoden Bildformat Erläuterung Nativ Projektion auf die Mitte des projizierten Bildschirms mit Mit jeder Betätigung der [Aspect]-Taste auf der Fernbedienung wird die Auflösung des Eingangsbildes. Bereiche, die über den Bezeichnung des Bildformats auf dem Bildschirm angezeigt und das Rand des projizierten Bildschirms hinausgehen, werden Bildformat geändert.

  • Seite 87: Gamma-Einstellung

    Anpassung von projizierten Bildern Drücken Sie während der Projektion die [Menu]-Taste. Wählen Sie Erweitert unter Bild und drücken Sie dann die [ Taste. Wählen Sie Gamma und drücken Sie die [ ]-Taste. Stellen Sie den Wert mit den Tasten [ ][ ] ein. Wählen Sie mit den Tasten [ ] den Menüpunkt und stellen Sie mit [ ][ ] den Wert ein.

  • Seite 88: Anpassen Der Bildauflösung (Bildoptimierung)

    Anpassung von projizierten Bildern Wählen Sie Bildoptimierung unter Bild und drücken Sie dann die Medizinische Bilder werden je nach Installationsumgebung und ]-Taste. Leinwandspezifikationen gegebenenfalls nicht korrekt dargestellt. Folgender Bildschirm wird angezeigt. Wählen Sie zur Konfiguration detaillierter Einstellungen Benutzerdef. und drücken Sie dann die Taste [ Wählen Sie in der Gamma-Einstellungsgrafik mit [ ][ ] den Ton, den Sie ändern möchten.

  • Seite 89: Rauschunterdrückung

    Anpassung von projizierten Bildern Wählen Sie eine der folgenden Optionen und drücken Sie die Wählen Sie Aus oder 1 bis 3 und drücken Sie dann die [ ]-Taste. Taste. Voreinstellung 1 bis Voreinstellung 5: Die vorab gespeicherten Einstellungen werden auf das Bild angewandt. Aus: Zum Abschalten der Voreinstellungen wählen.
  • Seite 90 Anpassung von projizierten Bildern Je nach Bild kann es sein, dass ein Schlaglicht am Rand zwischen Farben erscheinen kann. Wenn Sie dies stört, stellen Sie einen niedrigeren Wert ein. Drücken Sie die [Esc]-Taste, um zum vorherigen Bildschirm zurückzukehren.

  • Seite 91: Nützliche Funktionen

    Nützliche Funktionen Dieser Abschnitt beschreibt die Funktionen Multi-Projektion, Split Screen, Speicher, Zeitplan und Sicherheit.

  • Seite 92: Multi-Projektionsfunktion

    Die Anordnung für alle Projektoren (Kacheln) und Anpassungen für die Bilder (Kantenüberblendung) werden automatisch über den als Master- Projektor eingestellten Projektor durchgeführt. Sie können Verzerrungen und überlappende Bereiche in mehreren Projektionsbildern automatisch über die Kacheln-Assistenz in Epson Projector Professional Tool korrigieren. "Kacheln-Assistenz" S.105...

  • Seite 93: Manuelle Offline-Anpassung

    Multi-Projektionsfunktion Anpassung von Ausrichtung und Position des Bilds Wenn sich ein besonders dunkler Projektor in der Gruppe befindet, s "Installationseinstellungen" S.37 wird die Helligkeit automatisch entsprechend dem dunklen Projektor s "Einstellung der Position des projizierten Bildes angepasst. Befolgen Sie zur Auswahl des Master-Projektors die (Objektivversatzanpassung)"...

  • Seite 94: Kacheln

    Multi-Projektionsfunktion Anpassung von Ausrichtung und Position des Bilds s "Installationseinstellungen" S.37 s "Einstellung der Position des projizierten Bildes (Objektivversatzanpassung)" S.40 Feinabstimmung von Fokus und Verzerrung des Bilds s "Fokuskorrektur" S.43 s "Punktkorrektur" S.79 Kombination mehrerer Projektionsbilder Stellen Sie die Anordnung der Bilder ein. s "Manuelles Kacheln"...
  • Seite 95 Multi-Projektionsfunktion Wählen Sie die Projektoren, die zur Neigung verwendet werden, Wählen Sie Positionseinrichtung und drücken Sie die [ ]-Taste. und drücken Sie dann die [ ]-Taste. Das Bild wird automatisch positioniert. Wenn die Meldung "Lokalisierten Projektoren IDs zuweisen. Möchten Sie fortfahren?" wird angezeigt; wählen Sie Ja. Bei Abschluss der Einrichtung erscheint folgende Anzeige.

  • Seite 96: Manuelles Kacheln

    Multi-Projektionsfunktion Geben Sie das Eingangssignal zur Bildanzeige ein. Wählen Sie Positionseinrichtung und drücken Sie die [ ]-Taste. "Projektionsbild ändern" S.65 Legen Sie die Positionen der Projektionsbilder in Reihenanordnung und Spaltenanordnung fest. Passen Sie bei Abschluss von Kacheln jegliche Positionslücken und den Reihenanordnung: Platzieren Sie die Bildschirme von oben nach unten in Farbton der projizierten Bilder an.
  • Seite 97 Multi-Projektionsfunktion Drücken Sie vor der Kantenüberblendung zur Steigerung der Anpassungspräzision die [Color Mode]-Taste an der Fernbedienung und stellen Sie dann Farbmodus auf Multi-Projektion ein. Drücken Sie während der Projektion die [Menu]-Taste. Wählen Sie Multi-Projektion im Menü Erweitert. Untermenü Funktion Setzen Sie die Option zum Aktivieren von Kantenüberblendung Wählen Sie Kantenüberblendung und drücken Sie dann die [ Kantenüberblendung auf Ein.

  • Seite 98: Schwarzpegel

    Multi-Projektionsfunktion Untermenü Funktion Führungsfarbe Wählen Sie eine Kombination von Führungsfarben aus den sechs Optionen. Schalten Sie die Kantenüberblendung ein. Wählen Sie Kantenüberblendung und drücken Sie dann die [ ]-Taste. Wählen Sie Ein, und drücken Sie die [ ]-Taste. Im obigen Beispiel müssen Sie Kante links anpassen, da Sie Drücken Sie die [Esc]-Taste.
  • Seite 99 Multi-Projektionsfunktion überlappen, an Bereiche angleichen, in denen die Bilder überlappen, damit Wählen Sie Schwarzpegel bei Multi-Projektion und drücken Sie der Unterschied weniger deutlich ist. dann die [ ]-Taste. Wählen Sie Farbjustage und drücken Sie dann die [ ]-Taste. Die Bereiche werden basierend auf den Einstellungen unter Kante oben/Kante unten/Kante rechts/Kante links angezeigt.

  • Seite 100: Bereichskorrektur

    Multi-Projektionsfunktion Wählen Sie Einstell. starten und drücken Sie dann die [ ]-Taste. Die Bereiche, in denen sich Bilder überlappen, werden durch Grenzlinien angezeigt. Die Grenzlinien werden basierend auf den Einstellungen unter Kante oben/Kante unten/Kante rechts/Kante links angezeigt. Wählen Sie mit den Tasten [ ][ ][ ] eine Grenzlinie des Bereichs, den Sie anpassen möchten.

  • Seite 101: Bildschirmabstimmung

    Multi-Projektionsfunktion • Sie sollten Bildschirmabstimmung mindestens 30 Minuten nach Einschaltung des Projektors oder nach Abbruch der Verschluss- Funktion durchführen. • Zur Erhöhung der Anpassungsgenauigkeit sollten Sie den Raum während der Bildprojektion und Anpassung abdunkeln. • Führen Sie Folgendes am Master-Projektor durch, bevor Sie mit der Anpassung beginnen.

  • Seite 102: Automatische Korrektur Von Helligkeit Und Farbton Mehrerer Projektoren

    Multi-Projektionsfunktion • Die Vermischungsbreite bei Kantenüberblendung beträgt 15 bis 45 % • Prüfen Sie Folgendes, bevor Sie die automatische Anpassung starten. • Alle Projektoren haben dieselbe Modellnummer - Der Projektor ist mit dem Netzwerk verbunden - Positionseinrichtung wurde bereits für den Projektor eingestellt •...

  • Seite 103: Farbanpassung

    Multi-Projektionsfunktion Farbanpassung Sie können bei jedem Farbton eine Feineinstellung der Farbbalance und Helligkeit von Schwarz zu Weiß vornehmen. Wenn die Projektoren nicht mit einem Netzwerk verbunden sind oder Sie die Anpassung nach der automatischen Anpassung manuell durchführen möchten, führen Sie bei allen Projektoren die nachstehenden Schritte durch. Wählen Sie Bildschirmabstimmung bei Multi-Projektion und drücken Sie dann die [ ]-Taste.

  • Seite 104: Anzeige Eines Skalierten Bildes

    Multi-Projektionsfunktion Sie können dieselbe Aktion über Skalieren in Signal Mit jedem Tastendruck von [ ] wechselt der Bildschirm durchführen. zwischen projiziertem Bild und Einstellungsbildschirm. Wählen Sie Skalieren und drücken Sie dann die [ ]-Taste. Wählen Sie Regelungsniveau und stellen Sie dann mit den Tasten [ ][ ] das Regelungsniveau ein.

  • Seite 105: Kacheln-Assistenz

    Multi-Projektionsfunktion Stellen Sie die Skalierung ein. Wählen Sie Bild zoomen oder Vollbild und drücken Sie dann die [ Taste. Wählen Sie mit den Tasten [ ] die Einstellungsmethode und Bild zoomen: Einstellung entsprechend des gerade angezeigten Bildes. stellen Sie mit den Tasten [ ][ ] ein. (Minimale Vergrößerung von Vergrößern 0,5 bis maximale Vergrößerung von 10) -+: Vergrößert oder verkleinert ein Bild gleichzeitig horizontal und...

  • Seite 106: Betriebsbedingungen Für Automatische Anpassungsfunktionen

    • Prüfen Sie Folgendes, bevor Sie die automatische Anpassung starten. - Der Projektor ist mit dem Netzwerk verbunden Sie können Kacheln-Assistenz über Epson Projector Professional Tool - Der Projektor wurde in Epson Projector Professional Tool konfiguriert (Version 1.20 oder aktueller) ausführen. Laden Sie die Software von der folgenden Webseite herunter.

  • Seite 107: Projektionsfunktionen

    Specifications. Informationen stehen auf folgender Website als Wählen Sie Quelle und drücken Sie dann die [ ]-Taste. Download zur Verfügung. http://epson.sn Wählen Sie jede Eingangsquelle für Links und Rechts. • Computer und LAN • SDI und SDI • Quellen mit Anschlüssen an derselben Schnittstellentafel (Beispiel:...
  • Seite 108 Projektionsfunktionen Wählen Sie Bildschirme tauschen und drücken Sie dann die [ Taste. Die Bilder der linken und rechten Anzeige werden ausgetauscht. Umschalten der linken und rechten Bildgröße Drücken Sie während der Split-Screen-Projektion auf die [Menu]- Taste. Wählen Sie Bildschirmgröße und drücken Sie dann die [ ]-Taste.

  • Seite 109: Einschränkungen Während Der Split-Screen-Projektion

    Projektionsfunktionen • Wählen Sie Split Screen beenden im Bildschirm Split Screen Setup. Die projizierten Bilder erscheinen wie unten gezeigt, nachdem Sie die Anzeigegröße eingestellt haben. S.107 Gleich Links größer Einschränkungen während der Split-Screen-Projektion Betriebseinschränkungen Das Folgende kann während der Split-Screen-Projektion nicht ausgeführt werden.

  • Seite 110: Einfrieren Des Bildes (Einfrieren)

    Projektionsfunktionen Standbilder projizieren können. Wenn die Funktion Einfrieren aktiviert ist, können Sie beispielsweise auch während einer Computerpräsentation Dateien wechseln, ohne Bilder zu projizieren. Mit jeder Betätigung der [Freeze]-Taste an der Fernbedienung wird die Funktion Einfrieren ein- oder ausgeschaltet. Mit jeder Betätigung der [Shutter]-Taste wird die Verschluss-Funktion ein- oder ausgeschaltet.
  • Seite 111 • Sie können auch ein Benutzerlogo von Ihrem Webbrowser Projizieren Sie das Bild, das Sie als Benutzerlogo speichern registrieren. Sie können folgende Arten von Bildern als Logodaten möchten und drücken Sie die [Menu]-Taste. unter Grundeinstellungen am Bildschirm Erweitert in Epson Web "Konfigurationsmenübetrieb" S.139 Control hochladen.

  • Seite 112: Speicherfunktion

    Speicherfunktion Die Einstellungen für das gerade angezeigte Bild und die Werte für die Geometriekorrektur werden gespeichert, um sie bei Bedarf wieder laden zu können. Speichern/Abrufen/Löschen/Rücksetzen des Speichers Drücken Sie während der Projektion die [Memory]-Taste. Speicher: Die Einstellungen der folgenden Menüpunkte werden gespeichert.
  • Seite 113 Speicherfunktion Wählen Sie die Funktion, die Sie ausführen möchten und drücken Funktion Erläuterung Sie dann die [ ]-Taste. Speicher umbenennen Ändern des Speichernamens. Wählen Sie den Speichernamen, den Sie ändern möchten und drücken Sie dann die [ ]-Taste. Geben Sie den Speichernamen mithilfe der Soft-Tastatur ein.

  • Seite 114: Zeitplanfunktion

    Zeitplanfunktion Sie können das Ein-/Ausschalten des Projektors und die Auswahl seiner Legen Sie einen Zeitplan fest. Eingangsquellen als Ereignisse im Zeitplan festlegen. Gespeicherte Ereignisse Untermenübezeichnu Funktion werden automatisch wöchentlich zu der festgelegten Uhrzeit an den festgelegten Tagen ausgeführt. Ereignis-Einstellung Wählen Sie die Projektorfunktion aus, die bei dem Sie können bis zu 30 Ereignisse in Zeitplan und ein Ereignis in Erweiterter Ereignis ausgeführt werden soll.

  • Seite 115: Prüfung Eines Ereignisses

    Zeitplanfunktion Wählen Sie Installation vollständig und anschließend Ja, um das Prüfung eines Ereignisses Speichern zu beenden. Dieser Abschnitt erklärt, wie Sie ein Zeitplan-Ereignis prüfen. Drücken Sie während der Projektion die [Menu]-Taste. • Die Lichtquellenkalibrierung startet jedoch nicht automatisch, wenn der Projektor kontinuierlich länger als 24 Stunden benutzt oder regelmäßig die Direktabschaltung verwendet wird.

  • Seite 116: Bearbeitung Eines Ereignisses

    Zeitplanfunktion Drücken Sie zum Markieren des Datums, das Sie prüfen möchten, Markieren Sie mit den Tasten [ ][ ] das Datum mit dem Ereignis, die Tasten [ ][ ]. das Sie bearbeiten möchten. Die Details der registrierten Ereignisse zum ausgewählten Datum werden angezeigt.
  • Seite 117 Zeitplanfunktion Bearbeiten Sie das Ereignis. Untermenübezeichnu Funktion Ein/Aus Aktivieren oder Deaktivieren des gewählten Ereignisses. Bearbeitet den Inhalt des gewählten Ereignisses. Bearbeiten Wählen Sie Speichern und drücken Sie die [ Taste, um die Bearbeitung abzuschließen. Löscht das gewählte Ereignis. Löschen Speichert ein neues Ereignis. Wählen Sie Neu hinzufügen Speichern und drücken Sie die [ ]-Taste, um die...

  • Seite 118: Sicherheitsfunktionen

    Sicherheitsfunktionen • Benutzerlogoschutz Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen: Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann • Kennwortschutz ohne Autorisierung nicht geändert werden. Wenn die Option Sie können den Personenkreis, der den Projektor verwendet, Benutzerlogoschutz auf Ein eingestellt ist, sind die folgenden einschränken.

  • Seite 119: Eingabe Des Kennworts

    Sicherheitsfunktionen Halten Sie während der Projektion etwa fünf Sekunden lang Geben Sie das Kennwort ein. die [Freeze]-Taste an der Fernbedienung gedrückt. Wählen Sie Kennwort und drücken Sie dann die [ ]-Taste. Das Kennwortschutz-Einstellungsmenü wird angezeigt. Wenn die Meldung "Ändern Sie das Kennwort?" erscheint, bestätigen Sie mit Ja, und drücken Sie die [ ]-Taste.

  • Seite 120: Sperrfunktion Der Bedienungstasten

    Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung Bedienfelds sind funktionslos, einschließlich der [Power]-Taste. angezeigt und der Projektor akzeptiert keine Kennworteingabe mehr: "Der • Bedienungssperre Projektor wird verriegelt. Wenden Sie sich an Ihrem örtlichen Epson- Dienstleister." Sämtliche Tasten des Bedienfelds, außer der [ ]-Taste sind gesperrt.

  • Seite 121: Objektivsperre

    Sicherheitsfunktionen Objektivsperre Sie können diese Funktion auch unter Tastensperre im Konfigurationsmenü einstellen. Diese Funktion sperrt die folgenden Tasten an der Fernbedienung in Bezug s Einstellung - Sperreinstellung - Tastensperre S.149 auf die Objektivfunktionen. Wählen Sie entweder Vollsperre oder Bedienungssperre je nach Einsatzzweck.
  • Seite 122 Sicherheitsfunktionen Die folgenden Funktionen sind auch bei aktivierter Tastensperre der Fernbedienung möglich. • Fernst.-Empfänger-Einstellung auf Standardeinstellung zurücksetzen • Deaktivieren der Fernbedienung-Tastensperre Mit jedem ca. 5-sekündigen Tastendruck der [ ]-Taste wird die Fernbedienung-Tastensperre ein- oder ausgeschaltet.

  • Seite 123: Verwendung Des Projektors In Einem Netzwerk

    Verwendung des Projektors in einem Netzwerk Befolgen Sie die Anweisungen in diesen Abschnitten, wenn Sie Ihren Projektor für den Einsatz in einem Netzwerk einrichten möchten.

  • Seite 124: Projektion Über Ein Kabelnetzwerk

    Wählen Sie das Menü Grund und drücken Sie [Enter]. Verbinden Sie den Projektor dazu mit Ihrem Netzwerk und starten Sie dann zur Netzwerkprojektion Projektor und Computer. Installieren Sie nach Verbindung und Einrichtung des Projektors Epson iProjection von der EPSON Projector Software CD-ROM (falls verfügbar) oder von der Website.
  • Seite 125 Projektion über ein Kabelnetzwerk Wählen Sie das Menü Wired LAN und drücken Sie [Enter]. Falls die IP-Adresse an LAN-Standby-Bildschirm nicht angezeigt werden soll, setzen Sie Anzeige IP-Adress auf Aus. Wählen Sie bei Abschluss der Einstellungen Installation vollständig. Befolgen Sie die Anweisungen zum Speichern der Einstellungen und zum Schließen des Menüs.

  • Seite 126: Projektion Über Ein Wlan-Netzwerk

    Nutzern über ein Netzwerk projizieren. Anweisungen finden Sie in der „Bedienungsanleitung zu Epson iProjection (Windows/Mac)“. • Mit der App Epson iProjection (iOS/Android) können Sie Inhalte von iOS- oder Android-Mobilgeräten projizieren. Sie können Epson iProjection (iOS/Android) kostenlos aus dem App Store Wählen Sie Zur Netzwerkkonfiguration und drücken Sie [Enter].
  • Seite 127 Projektion über ein WLAN-Netzwerk Wählen Sie das Menü Grund und drücken Sie [Enter]. Wählen Sie das Menü Wireless LAN und drücken Sie [Enter]. Wählen Sie die erforderlichen Basisoptionen. "Menü Grund" S.159 Wählen Sie die Einstellung Verbindungsmodus. • AdHoc: Ermöglicht Ihnen die Verbindung mit mehreren Verwenden Sie zur Eingabe von Namen und Kennwort die Smartphones, Tablets oder Computern direkt mittels eingeblendete Tastatur.
  • Seite 128 Projektion über ein WLAN-Netzwerk • Falls Ihr Netzwerk Adressen automatisch zuweist, wählen Sie IP- Wenn Sie die Konfiguration der WLAN-Einstellungen für Ihren Projektor Einstellungen und setzen Sie die Einstellung DHCP auf Ein. abgeschlossen haben, müssen Sie das WLAN-Netzwerk an Ihrem Computer wählen.

  • Seite 129: Auswahl Von Wlan-Netzwerkeinstellungen Unter Windows

    Projektion über ein WLAN-Netzwerk Auswahl von WLAN-Netzwerkeinstellungen unter Einrichtung der WLAN-Sicherheit Windows Sie können die Sicherheit für Ihren Projektor zum Einsatz in einem WLAN- Netzwerk einrichten. Richten Sie eine der folgenden Sicherheitsoptionen Wählen Sie vor Verbindung mit dem Projektor das richtige WLAN- entsprechend den in Ihrem Netzwerk verwendeten Einstellungen ein: Netzwerk an Ihrem Computer.
  • Seite 130 Projektion über ein WLAN-Netzwerk Wählen Sie die Sicherheit-Einstellung und drücken Sie [Enter]. Sie können auch digitale Zertifikate von Ihrem Webbrowser registrieren. Achten Sie jedoch darauf, die Registrierung nur einmal durchzuführen; andernfalls wird das Zertifikat möglicherweise nicht richtig installiert. s "Festlegen eines Zertifikats mittels Webbrowser" S.136 Wählen Sie Registrieren und drücken Sie [Enter].

  • Seite 131: Unterstützte Client- Und Ca-Zertifikate

    Wenn Sie mehr als 32 Zeichen eingeben möchten, müssen Sie den verifizierenden Servernamens. Text in Ihrem Webbrowser eingeben. Wählen Sie bei Abschluss der Einstellungen Installation "Ändern von Einstellungen mit einem Webbrowser (Epson Web vollständig. Befolgen Sie die Anweisungen zum Speichern der Control)" S.226...

  • Seite 132: Verwendung Eines Qr-Codes Zur Verbindung Eines Mobilgerätes

    Ihres Mobilgerätes passt. Falls Sie zu weit von der Projektionsfläche entfernt stehen, wird der Code möglicherweise nicht gelesen. • Stellen Sie sicher, dass Sie die aktuelle Version von Epson iProjection auf Ihrem Gerät installiert haben (diese Funktion wird von Epson iProjection V1.3.0 und aktueller unterstützt).

  • Seite 133: Verbindung Eines Windows-Computers Mittels Usb-Schlüssel

    Projektion Ihrer Bilder. angezeigt. Falls es nicht angezeigt wird, drücken Sie die [LAN]-Taste an der Fernbedienung Ihres Projektors oder starten Sie Ihren Richten Sie den USB-Schlüssel mit Epson iProjection (Windows) Computer neu. ein. Anweisungen finden Sie in der „Bedienungsanleitung zu Epson Führen Sie Ihre Präsentation aus.

  • Seite 134: Statische Ip-Adresse Über Das Lcd-Display Einstellen

    Statische IP-Adresse über das LCD-Display einstellen Wenn Sie im Bereitschaftsmodus das LCD-Display des Projektors nutzen, Ändern Sie die Werte mit den Tasten [ ] am Bedienfeld oder können Sie manuell eine feste IP-Adresse einrichten, ohne Informationen an der Fernbedienung, bewegen Sie mit den Tasten [ ][ ] die vom Projektor zu projizieren.

  • Seite 135: Sicheres Http

    Sicheres HTTP Über das HTTPS-Protokoll können Sie die Sicherheit zwischen dem Importieren eines Web-Server-Zertifikats mit Hilfe Projektor und einem Webbrowser, mit dem er kommuniziert, verbessern. der Menüs Erstellen Sie dazu ein Serverzertifikat, installieren Sie es auf dem Projektor und schalten Sie zur Verifizierung der Zuverlässigkeit des Webbrowsers die Sie können Ihr Web-Server-Zertifikat erstellen und über die Projektormenüs Einstellung Sicheres HTTP in den Projektormenüs ein.

  • Seite 136: Unterstützte Web-Server-Zertifikate

    Sicheres HTTP Wählen Sie das Menü Sonstige und drücken Sie [Enter]. Unterstützte Web-Server-Zertifikate Sie können diese Arten von digitalen Zertifikaten registrieren. Web-Server-Zertifikat (Sicheres HTTP) Punkt Erläuterung PKCS#12 Format PFX, P12 Erweiterung Verschlüsselung MD5/SHA-1/SHA-256/SHA-384/SHA-512 Rautenzeichen 512/1024/2048/4096 Bit Schlüssellänge Gemeinsamer Name Netzwerk-Hostname Wählen Sie Ein als Sicheres HTTP-Einstellung.
  • Seite 137 Anwenden. Starten Sie den Webbrowser an dem mit dem Netzwerk verbundenen Computer oder Mobilgerät. Geben Sie zur Verbindung mit dem Epson Web Control-Bildschirm die IP-Adresse des Projektors in das Adresseingabefeld des Browsers ein. Der Bildschirm Epson Web Control wird angezeigt.

  • Seite 138: Konfiguration-Menü

    Konfiguration-Menü In diesem Kapitel wird das Konfiguration-Menü mit seinen Funktionen erläutert.

  • Seite 139: Konfigurationsmenübetrieb

    Konfigurationsmenübetrieb In diesem Abschnitt wird die Verwendung des Konfiguration-Menü Wählen Sie einen Hauptmenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.
  • Seite 140 Konfigurationsmenübetrieb Ändern Sie die Einstellungen. Wenn in der Hilfszeile „[Default]: Reset“ unter dem Menü angezeigt wird und Sie die [Default]-Taste auf der Fernbedienung drücken, werden die anzupassenden Einstellungen auf die Standardwerte zurückgesetzt. Drücken Sie die [Menu]-Taste, um die Einstellungen zu beenden.

  • Seite 141: Liste Der Funktionen

    Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Tabelle zum Konfigurationsmenü zeichnung nung Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie Position -128 bis 127 dem Bildsignal und von der Projektionsquelle abhängig. Auto Setup Ein, Aus Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Overscan Automatisch, Aus, 4% und 8% zeichnung...
  • Seite 142 Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte zeichnung nung zeichnung nung Testbild Standard, Kreuzsraffierung, DisplayPort-Einst. Slot 1, Slot 2 Kreuzsraffierung R, Farbkalibrierung Auto-Anpassung starten, Kreuzsraffierung G, Rückgängig, Wiederholen, Kreuzsraffierung B, Farbbalken V, Farbabgleich Farbbalken H, Grauskala, Vert. Multi-Projektion Projektor ID, Gruppierung, graue Balken, Hor.

  • Seite 143: Menü Netzwerk

    Liste der Funktionen Hauptmenübe- Untermenübezeich- Punkte oder Einstellwerte Hauptmenübezeichnu Untermenübezeichnu Punkte oder zeichnung nung Einstellwerte S.170 Lichtkalibrierung Jetzt ausführen, Regelmäßig EAP-Einstellung EAP-Typ, Benutzername, ausführen, Planeinstellungen, Kennwort, Client- Zuletzt ausgeführt Zertifikat, Serverzert. Prufen, CA-Lizenz, Reset total Radius-Servername Reset (Werksstandard) Reset (Werksstandard), Kennwort Kanal 1ch, 6ch und 11ch IP-Einstellungen...

  • Seite 144: Menü Bild

    Liste der Funktionen Hauptmenübezeichnu Untermenübezeichnu Punkte oder Menü Bild Einstellwerte Adresse 1 einstellen, E-Mail Adresse, Kein Die einstellbaren Menüpunkte sind vom Bildsignal und von der Quelle der Adresse 2 einst., Adresse 3 Signal, Systemfehler, Projektion abhängig. Die Einstellungen werden für jeden Farbmodus separat einst.
  • Seite 145 Liste der Funktionen Untermenü Funktion Untermenü Funktion Schärfe Standard: Sie können die Bildschärfe einstellen. Bildoptimierung Sie können die Bildauflösung anpassen. Dünne Linie verstärken: Wird dieser Parameter auf einen s "Anpassen der Bildauflösung (Bildoptimierung)" S.88 positiven Wert gestellt, werden Einzelheiten, wie Haare oder Bildvoreinstellungen: Sie können die optimale Einstellung Stoffmuster, hervorgehoben.

  • Seite 146: Menü Signal

    Liste der Funktionen Untermenü Funktion Lichtsteuerung Lichtsteuerung: Wählen Sie den Lichtquellenbetrieb entsprechend dem Bildsignal. s "Menge des Licht des projizierten Bildes einstellen" S.84 Dynamischer Kontrast: (Dies kann nur eingestellt werden, wenn Lichtsteuerung auf Dynamischer Kontrast eingestellt ist) Passt automatisch die Lichtintensität bei Projektion entsprechend der Helligkeit des Bildes an.
  • Seite 147 Liste der Funktionen Untermenü Funktion Untermenü Funktion Sync. (Nur verfügbar, wenn ein analoges RGB-Computersignal Dynamischer (Wird angezeigt, wenn die aktuelle Quelle HDMI, DVI-D, eingegeben wird.) Bereich *1*2 HDBaseT, SDI oder DisplayPort ist) Einstellung der Computerbilder beim Auftreten von Nehmen Sie beim dynamischen Bereich Einstellungen vor. Flimmern, Unschärfe oder sonstigen Bildstörungen.
  • Seite 148 Liste der Funktionen Untermenü Funktion Untermenü Funktion Wiederholrate und Farbtiefe. Wählen Sie Einst. und Erweitert Sie können Einstellungen vornehmen, indem Sie die drücken Sie die [ ]-Taste. folgenden Punkte wählen. • Auflösung: Wählen Sie aus den angezeigten Auflösungen. Videobereich: Wählen Sie den Videobereich für das •...

  • Seite 149: Menü Einstellung

    Liste der Funktionen Untermenü Funktion Menü Einstellung Geometriekor- Sie können die Verzerrung korrigieren. rektur s "Korrektur von Verzerrung im Projektionsbild" S.68 • Aus: Bricht die Geometriekorrektur vorübergehend ab. • H/V-Keystone: Passen Sie V-Keystone, Vert. Balance, H-Keystone und Hor. Balance zur Korrektur vertikaler und horizontaler Trapezverzerrungen an.
  • Seite 150 Liste der Funktionen Untermenü Funktion Untermenü Funktion Helligkeit-Einst. Lichtmodus: Stellen Sie die Helligkeit der Lichtquelle ein. USER-Taste Wählen Sie die Konfiguration-Menüpunkte, die Sie den • Normal: Wählen Sie diese Option, wenn Sie die Helligkeit Tasten [User1], [User2] und [User3] an der Fernbedienung zuweisen möchten.

  • Seite 151: Menü Erweitert

    Liste der Funktionen Untermenü Funktion Menü Erweitert Display Hier können Sie die Einstellungen für die Projektoranzeige vornehmen. Menüposition: Auswahl der Position, an der das Menü auf die Leinwand projiziert werden soll. Meldungsposition: Auswahl der Position, an der die Meldung auf die Leinwand projiziert werden soll. Meldung: Wenn die Einstellung Aus lautet, werden folgende Elemente nicht angezeigt.
  • Seite 152 Liste der Funktionen Untermenü Funktion Untermenü Funktion OSD-Drehung: Dreht die Menüausrichtung um 90 Grad. Betrieb Direkt Einschalten: Stellen Sie diese Option auf Ein, um den Projektor einfach durch die Versorgung mit Strom Benutzerlogo Sie können das Benutzerlogo ändern, das während einzuschalten.
  • Seite 153 - Betriebsprotokolle - Steuern Sie den Projektor von Ihrem Computer aus mit • Batch-Setup-Bereich: Wählen Sie zum Kopieren aller Epson Projector Professional Tool oder Epson Projector Menüeinstellungen über die Sammeleinstellungsfunktion Management über Kommunikationsbefehle. Alle. Wählen Sie Beschränkt, wenn Sie die folgenden Die Verschluss-Funktion wird nur bei Betätigung...
  • Seite 154 Liste der Funktionen Untermenü Funktion Untermenü Funktion Standby-Modus Wenn Sie Kommunikat. ein wählen, können Sie die HDBaseT Steuerung/Kommunik.: (Dies ist nicht möglich, wenn die folgenden Bedienschritte selbst dann vornehmen, wenn der Option Extron XTP auf Ein gesetzt ist.) Bei Einstellung auf Projektor sich im Standby-Modus befindet: Ein werden Ethernet-Kommunikation, serielle •...
  • Seite 155 Liste der Funktionen Untermenü Funktion Untermenü Funktion SDI-Einstellun- Legen Sie das Signal für den SDI In-Anschluss fest. DisplayPort- Slot1/Slot2: Wählen Sie dies, wenn eine DisplayPort- Einst. Schnittstellentafel in einem Steckplatz installiert ist. Slot1/Slot2: Wählen Sie dies, wenn eine SDI- Schnittstellentafel in einem Steckplatz installiert ist. Verbindungstyp: Zeigen Sie durch Auswahl von Einzel das •...

  • Seite 156: Menü Netzwerk

    Liste der Funktionen Untermenü Funktion Untermenü Funktion Multi-Projektion Stellen Sie diesen Menüpunkt ein, wenn Sie mit mehreren Planeinstellun- Sie können für den Projektor einen Zeitplan festlegen, damit Projektoren arbeiten. spezielle Bedienvorgänge an einem zuvor festgelegten Zeitpunkt ausgeführt werden. s "Multi-Projektionsfunktion" S.92 s "Zeitplanfunktion"...
  • Seite 157 Liste der Funktionen "Einstellen der Option Kennwortschutz" S.118 Untermenü Funktion Netzwerkinfo - Zeigt die folgenden Einstellungsstatusinformationen für das W-LAN Netzwerk an. • Verbindungsmodus • Wireless LAN-System • Antennenpegel • Projektorname • SSID • DHCP • IP-Adresse • Subnet-Maske • Gateway-Adresse •...

  • Seite 158: Hinweise Zur Bedienung Des Menüs Netzwerk

    Lesen Sie beim Verbinden von iOS- oder Android-Geräten über Das Netzwerk-Menü enthält Punkte, bei denen während der Einrichtung Epson iProjection den angezeigten QR-Code ein. Buchstaben und Zahlen eingegeben werden müssen. Wenn dies der Fall ist, Für die Netzwerkeinstellungen stehen folgende Menüs zur wird die folgende Software-Tastatur angezeigt.

  • Seite 159: Menü Grund

    Epson iProjection eingeben. Sie können bei der Bearbeitung maximal 16 alphanumerische Wenn diese Option auf Ein gesetzt ist und Sie über Epson Suchwortanzei- Zeichen (Single Byte) eingeben. (" * + , / : ; < = > ? [ \ ] `| und iProjection eine Verbindung zum Projektor herstellen, wird das Leerzeichen können nicht verwendet werden.)

  • Seite 160: Menü Wireless Lan

    Liste der Funktionen Menü Wireless LAN Untermenü Funktion SSID Geben Sie eine SSID ein. Ist für das Wireless LAN-System, in dem der Projektor partizipiert, eine SSID vorhanden, geben Sie diese ein. Sie können maximal 32 Single Byte alphanumerische Zeichen eingeben. Sicherheit Wählen Sie den Sicherheitstyp entsprechend den WLAN- Einstellungen.
  • Seite 161 Zertifikats wählen. • EAP-TLS: Meist zur Verwendung eines Client-Zertifikats s "Ändern von Einstellungen mit einem Webbrowser verwendetes Authentifizierungsprotokoll. (Epson Web Control)" S.226 • EAP-FAST, LEAP: Wählen Sie diese Option aus, wenn Wenn Verbindungsmodus auf AdHoc eingestellt wird, wird diese Authentifizierungsprotokolle verwendet werden.
  • Seite 162 Liste der Funktionen Untermenü Funktion Untermenü Funktion Serverzert. Prüfen: Setzen Sie diese Einstellung zur SSID-Anzeige Um zu verhindern, dass die SSID auf dem LAN-Standby- Durchführung einer Verifizierung für das Zertifikat des Bildschirm angezeigt wird, wählen Sie hierfür Aus. Zertifizierungsservers auf Ein. Um ein Serverzertifikat Um zu verhindern, dass die IP-Adresse auf dem LAN- Anzeige IP-Ad- überprüfen zu können, muss die Option CA-Lizenz...
  • Seite 163 Authentifizierungsfunktionen von WPA: mit einem Authentifizierungsserver oder Authentifizierung zwischen Computer und gung der IPv6-Adresse die Einstellungen unter Erweitert in Epson Web Control. einem Zugriffspunkt ohne Verwendung eines Authentifizierungsservers. Dieser Projektor verwendet die zweite Methode (ohne Verwendung eines s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)"...

  • Seite 164: Menü Wired Lan

    Liste der Funktionen Access-Point suchen-Bildschirm Menü Wired LAN Gefundene Zugriffspunkte werden als Liste angezeigt. Untermenü Funktion Sucht erneut nach dem Zugriffspunkt. Aktual. Zeigt einen bereits eingestellten Zugriffspunkt an. Zeigt einen Zugriffspunkt an, für den die Sicherheitseinstellungen vorgenommen wurden. Wenn Sie einen Zugriffspunkt ohne Sicherheitseinstellungen auswählen, erscheint das Wireless LAN-Menü.
  • Seite 165 IPv6-Adresse die Einstellungen unter Er‐ 0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine weitert in Epson Web Control. Zahl zwischen 0 und 255) s "Ändern von Einstellungen mit einem Subnet-Maske: Geben Sie die Subnetzmaske des Projektors ein.

  • Seite 166: Menü Meldung

    Wenn Sie mehr als 32 Zeichen eingeben möchten, müssen Sie den Text in Ihrem Webbrowser eingeben. ( " ( ) , : ; < > [ \ ] und Leerzeichen können nicht verwendet werden.) s "Ändern von Einstellungen mit einem Webbrowser (Epson Web Control)" S.226 Legen Sie die Ziel-E-Mail-Adresse für die Benachrichtigungs-E-...

  • Seite 167: Menü Sonstige

    Funktion http://www.epson.com Zur Erhöhung der Sicherheit erfolgt die Kommunikation Sicheres HTTP zwischen dem Projektor und Computer in Epson Web Control verschlüsselt. Bei Einstellung der Sicherheit mit Epson Web Control empfehlen wir, diese Option auf Ein zu setzen. Menü Reset Web-Server-Zer- Importiert das in Sicheres HTTP verwendete Web-Server- Setzt alle Netzwerkeinstellungen zurück.

  • Seite 168: Menü Information (Nur Display)

    Liste der Funktionen Untermenü Funktion Zeigt die Betriebszeit nach Einschalten des Untermenü Funktion Projektorinfo Betriebsstun- Projektors an. Um alle Netzwerk-Einstellungen zurückzustellen, wählen Sie Setzen Sie die Netzwerkein- Sie können den Quellennamen des Geräts Quelle stellungen zu- anzeigen, das das aktuelle Projektionssignal rück.
  • Seite 169 Liste der Funktionen Untermenü Funktion Untermenü Funktion Status Informiert über am Projektor aufgetretene Version Main Zeigt die Versionen der Projektorsoftware und Fehler. Video2 die mit dem Projektor verbundenen Geräte. Diese Informationen werden möglicherweise Sub2 benötigt, wenn der Wartungsdienst in Image Control Anspruch genommen wird.

  • Seite 170: Menü Reset

    Liste der Funktionen Untermenü Funktion Menü Reset Lichtkalibrie- Nehmen Sie Einstellungen entsprechend der Lichtkalibrierung rung vor. Bei Durchführung der Lichtkalibrierung werden Abweichungen in Weißabgleich und Helligkeitsstufe für die Lichtquelle korrigiert. Wir empfehlen, diese Funktion regelmäßig auszuführen. • Jetzt ausführen: Startet die Lichtkalibrierung. Dies kann in folgenden Fälle nicht gestartet werden.

  • Seite 171: Sammeleinrichtung

    • Einrichtung über ein USB-Flash-Laufwerk. • Einrichtung durch Verbindung von Computer und Projektor mit einem USB-Kabel. • Stellen Sie dies über Epson Projector Management ein. Diese Anleitung erklärt die Vorgehensweise mit USB-Flash-Laufwerk bzw. USB-Kabel. • Der Inhalt für Licht-Info und Statusinfo im Menü Information wird durch die Sammeleinrichtungsfunktion nicht reflektiert.

  • Seite 172: Einrichtung Über Ein Usb-Flash-Laufwerk

    Sammeleinrichtung • Schließen Sie das USB-Flash-Laufwerk direkt an den Projektor Einrichtung über ein USB-Flash-Laufwerk an. Falls das USB-Flash-Laufwerk über einen USB-Hub mit dem Projektor verbunden wird, werden die Einstellungen Diese Abschnitt erklärt, wie Sie die Sammeleinrichtung über ein USB-Flash- möglicherweise nicht richtig gespeichert. Laufwerk durchführen.
  • Seite 173 Sammeleinrichtung Wenn die Anzeigen des Projektors wie folgt aufleuchten, lassen Sie die [Esc]-Taste los. Wenn das Schreiben normal endet, ruft der Projektor den Bereitschaftsmodus auf. Power Status Laser Temp Blau - Ein Blau - Ein Orange - Ein Orange - Ein Power Blau - Ein Wenn alle Anzeigen zu blinken beginnen, wird eine...

  • Seite 174: Übernehmen Gespeicherter Einstellungen Auf Anderen Projektoren

    Sammeleinrichtung Halten Sie die [Menu]-Taste gedrückt, während Sie das Gerät über Übernehmen gespeicherter Einstellungen auf anderen Projektoren den Ein-/Ausschalter einschalten. Schalten Sie den Ein-/Ausschalter aus, während das Netzkabel mit dem Projektor verbunden ist, und prüfen Sie, ob alle Anzeigen am Projektor erloschen sind.

  • Seite 175: Einrichtung Durch Verbindung Von Computer Und Projektor Mit Einem Usb-Kabel

    Sammeleinrichtung Wenn das Schreiben normal endet, ruft der Projektor den Einrichtung durch Verbindung von Computer und Bereitschaftsmodus auf. Projektor mit einem USB-Kabel Folgende Betriebssysteme unterstützen die Sammeleinrichtungsfunktion. • Windows Vista oder aktueller • OS X 10.7.x oder aktueller Speichern von Einstellungen auf einem Computer Power Blau - Ein Schalten Sie den Ein-/Ausschalter aus, während das Netzkabel mit...

  • Seite 176: Übernehmen Gespeicherter Einstellungen Auf Anderen Projektoren

    Sammeleinrichtung Wenn die Anzeigen des Projektors wie folgt aufleuchten, lassen Sie Übernehmen gespeicherter Einstellungen auf anderen Projektoren die [Esc]-Taste los. Schalten Sie den Ein-/Ausschalter aus, während das Netzkabel mit dem Projektor verbunden ist, und prüfen Sie, ob alle Anzeigen am Projektor erloschen sind.
  • Seite 177 Sammeleinrichtung Halten Sie die [Menu]-Taste gedrückt, während Sie das Gerät über Führen Sie bei Mac die Funktion „EPSON_PJ auswerfen“ aus. den Ein-/Ausschalter einschalten. Wenn alle Anzeigen zu blinken beginnen, werden die Einstellungen geschrieben. Wenn die Anzeigen des Projektors wie folgt aufleuchten, lassen Sie Achtung die [Menu]-Taste los.

  • Seite 178: Wenn Die Einrichtung Fehlschlägt

    Steckdose und wenden Sie sich an Ihren Händler Laser: Orange - blinkt schnell oder an den nächstgelegenen Service. Die Status: Blau - blinkt schnell Adressen finden Sie in der Kontaktliste für Epson- Power: Blau - blinkt schnell Projektoren. Kontaktliste für Epson-Projektoren...

  • Seite 179: Fehlersuche

    Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

  • Seite 180: Verwendung Der Hilfe

    Verwendung der Hilfe Falls ein Problem mit dem Projektor auftritt, können Sie zur Unterstützung Bestätigen Sie die Auswahl. den Hilfe-Bildschirm einblenden. Zudem können Sie den Projektor auf einen geeigneten Zustand einstellen, indem Sie die Fragen beantworten. Weisen Sie vor Anzeige des Hilfe-Bildschirms die Funktion Hilfe einer USER-Taste zu.

  • Seite 181: Ablesen Der Anzeigen

    Ablesen der Anzeigen Dieser Projektor besitzt die folgenden sieben Anzeigen zur Darstellung des Projektorstatus. LAN-Anzeige Zeigt den Status von LAN oder HDBaseT. WLAN-Anzeige Zeigt den WLAN-Status. Filter-Anzeige Zeigt den Luftfilter-Status an. Normalerweise abgeschaltet. Temp-Anzeige Zeigt den internen Temperaturstatus an. Normalerweise abgeschaltet. Laser-Anzeige Zeigt den Status der Lichtquelle.
  • Seite 182 Ablesen der Anzeigen Anzeige Projektorstatus Erläuterung Power Status Laser Temp Filter Aufwärmphase Dies ist der Zustand unmittelbar nach dem Einschalten des Projektors. Das Aufwärmen dauert nach dem Einschalten der Lichtquelle ungefähr 30 Sekunden. Während des Aufwärmphase ist die Taste [t] deaktiviert. Blau –...
  • Seite 183 Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und Fan Error wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Sensor gestört Sensor Error Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Pumpenfehler Pump Error Orange – Blau –...
  • Seite 184 Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und Laser Error wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Halteplattenfehler Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Orange - Blau – Kontaktliste für Epson-Projektoren...
  • Seite 185 Orange - Blau – Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den blinkend nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren Verschlussfehler Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und Shutter Error wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service.
  • Seite 186 Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und Laser Warning wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Orange – Blau – Status...
  • Seite 187 Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Luftrein.-filt.- "Luftfilter reinigen.

  • Seite 188: Wlan-Status

    • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 189: Statusinformationen Verstehen

    Statusinformationen verstehen Das LCD am Bedienfeld zeigt den Projektorstatus. Zudem können Sie über die Tasten am Bedienfeld detaillierte Status- und Fehlerverlaufsinformationen dieses Projektors prüfen. Prüfung des Status Drücken Sie zur Anzeige des Status die [ ]-Taste am Bedienfeld. Das LCD-Display schaltet sich in folgenden Situationen ein: Es gibt acht Anzeigekategorien beim Status;...

  • Seite 190: Erklärung Zum Bildschirm

    Statusinformationen verstehen Anzeige bei Fehler oder Warnung Erklärung zum Bildschirm Wenn ein Problem mit dem Projektor vorliegt, erscheint folgende Anzeige. Normale Anzeige Wenn ein Fehler auftritt Wenn eine Warnung auftritt Jede Anzeigekategorie enthält folgende Informationen. Status Information : Betriebsstatus des Projektors Source Eingangssignalinformationen Signal Information :...

  • Seite 191: Bildschirmanzeige (Lcd) Einstellen

    Statusinformationen verstehen Bildschirmanzeige (LCD) einstellen Sie können Kontrast und Dauer der Hintergrundbeleuchtung anpassen. Wählen Sie mit den Tasten [ ] die Option Setting. Drücken Sie zur Anzeige des nachstehenden Bildschirms die Taste Passen Sie den Kontrast mit den Tasten [ ] an.

  • Seite 192: Erklärungen Zum Anzeigeinhalt

    Statusinformationen verstehen Erklärungen zum Anzeigeinhalt Die angezeigten Menüpunkte sind vom jeweils verwendeten Modell sowie dem Bildsignal und von der Projektionsquelle abhängig. Kategorie Punkt Statusanzeige Erläuterung Status Information System Zeigt den Status des Projektors an. Nachstehend finden Sie weitere Informationen zu angezeigten Fehlern oder Warnungen und Abhilfemaßnahmen.
  • Seite 193 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Status Information AC Voltage Überwacht den Status der Eingangsspannung und zeigt eine Warnung oder einen Fehler, wenn ein vorübergehender Spannungsabfall auftritt. Wenn Sie die Tasten [ ] fünf Sekunden lang drücken, erscheint der Bildschirm Warning/ Error Log.
  • Seite 194 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung <Error> Stromausfall: Wenn die Eingangsspannung länger als 60 ms auf unter 85 V fällt, wird der Projektor automatisch von der Stromversorgung getrennt. Protokolle werden für einen Zeitraum von etwa einer Sekunde vor Erkennung des Ereignisses angezeigt (60 Protokolle). Wenn die Direktabschaltung aktiviert ist, wird ein <Error>...
  • Seite 195 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Sync On Green Detected Mode − Zeigt die diskriminante Auflösung des aktuellen Eingangssignals. Transport Interlace Zeigt die Scanmethode. Progressive Video Range Auto(Limited) Zeigt den Videolevel des Projektors. Auto(Full) Limited(16-235) Full(0-255) Bei einer Quelle angezeigte Menüpunkte variieren je nach verwendetem Modell, projiziertem Bildsignal und Quelle.
  • Seite 196 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Signal Information 5V Detect Detected Zeigt die Erkennungsergebnisse von 5-V-Signalen. Not Detected TMDS Clock − Zeigt die TMDS-Frequenz des aktuellen Eingangssignals. H-Frequency − Zeigt die horizontale Frequenz des aktuellen Eingangssignals. V-Frequency − Zeigt die vertikale Frequenz des aktuellen Eingangssignals. DetChg 5CFHMP123 −...
  • Seite 197 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung PayloadID Detect − Ziegt die Ergebnisse der SDI-Payload-ID-Erkennung. Kategorie Punkt Statusanzeige Erläuterung Signal Information Resolution − Zeigt die Auflösung. Refresh Rate − Zeigt die Wiederholrate für SDI. Color Sampling − Zeigt die Farbabtastung. Pixel Depth −...
  • Seite 198 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Network Wired Projector Name − Zeigt den Projektornamen an, der für die Identifizierung in einem Netzwerk verwendet wird. Connection Mode HDBaseT Zeigt den Verbindungspfad beim LAN. DHCP Zeigt die DHCP-Einstellungen. IP Display Zeigt die Anzeigeeinstellungen der IP-Adresse an. IP Address −...
  • Seite 199 Statusinformationen verstehen Kategorie Punkt Statusanzeige Erläuterung Maintenance Operation Time − Zeigt die Gesamtbetriebszeit des Projektors an. Laser Op.Time − Zeigt die Laserbetriebszeit jeder Einstellung im Lichtmodus an. Version Serial No. − Zeigt die Seriennummer des Projektors an. Main − Zeigt Informationen zur Firmware-Version des Projektors. Video2 −...

  • Seite 200: Problemlösung

    Problemlösung Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen Andere Probleme auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem • Die Fernbedienung funktioniert nicht sS.209 angegebenen Seite nach. • Keine korrekte Steuerung über Art-Net möglich sS.210 Probleme mit Bildern •...

  • Seite 201: Probleme Mit Bildern

    Problemlösung Probleme mit Bildern Kein Bild Überprüfen Abhilfe Ist der Ein-/Ausschalter auf die Aus-Position eingestellt? Bringen Sie den Ein-/Ausschalter zur Stromversorgung des Projektors in die Ein-Position. Haben Sie die [ ]-Taste an der Fernbedienung oder am Drücken Sie zum Einschalten die [ ]-Taste.

  • Seite 202: Keine Bewegten Bilder

    Problemlösung Überprüfen Abhilfe Ist EDID richtig eingestellt? Trennen Sie das Kabel für das aktuell vom Projektor projizierte Bild und nehmen Sie die EDID-Einstellungen dann erneut vor. s Signal - Erweitert - EDID S.146 Keine bewegten Bilder Überprüfen Abhilfe Wird das Bildsignal des Computers auf dem LCD-Bildschirm und Schalten Sie das Bildsignal des Computers auf externen Ausgang um.

  • Seite 203: "Kein Signal" Wird Angezeigt

    Problemlösung "Kein Signal" wird angezeigt Überprüfen Abhilfe Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. Überprüfen Sie, dass keine Kabel getrennt und die Kontakte in den Kabeln ordnungsgemäß sind. Ist der richtige Anschluss ausgewählt? Ändern Sie das Bild durch Drücken der Taste [Search].

  • Seite 204: Bildstörungen Oder Verzerrung Der Bilder

    Problemlösung Bildstörungen oder Verzerrung der Bilder Überprüfen Abhilfe Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. s "Anschließen von sonstiger Ausrüstung" S.54 Wird ein Verlängerungskabel verwendet? Bei Verwendung eines Verlängerungskabels können elektrische Interferenzen das Signal beeinträchtigen. Vergleichen Sie die mitgelieferten Kabel mit den von Ihnen verwendeten, um zu überprüfen, ob diese eventuell den Fehler verursachen.

  • Seite 205: Die Bildfarben Sind Nicht Richtig

    Problemlösung Überprüfen Abhilfe Ist die Bildposition richtig eingestellt? (Dies gilt nur beim Projizieren von analogen RGB-Signalen, die am Anschluss Computer In anliegen.) Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [ ]-Taste auf dem Bedienfeld des Projektors, um die Position anzupassen.

  • Seite 206: Bilder Zu Dunkel

    Problemlösung Überprüfen Abhilfe Wurden die Einstellungen für Farbsättigung und Farbton richtig Stellen Sie die Farbsättigung und den Farbton im Konfiguration-Menü ein. vorgenommen? s Bild – Farbsättigung, Farbton S.144 Ist die Helligkeit des Raums angemessen? Wenn der Raum dunkler ist als bei Durchführung der automatischen Anpassung, wird der Farbton projizierter Bilder möglicherweise nicht richtig angezeigt.

  • Seite 207: Automatische Anpassungen Werden Nicht Richtig Durchgeführt

    • Während der Bildschirmabstimmung: 0101 Messwertfehler; 0102 Messfehler; 0103 Fehler Kamerawechsel • Während der Farbanpassung: 0201 Messwertfehler; 0202 Messfehler; 0203 Fehler Kamerawechsel Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren...

  • Seite 208: Probleme Beim Start Der Projektion

    Sie den Projektor nicht mehr, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Steht die Tastensperre auf Vollsperre? Drücken Sie die [...

  • Seite 209: Andere Probleme

    Problemlösung Andere Probleme Die Fernbedienung funktioniert nicht Überprüfen Abhilfe Ist der Infrarotsender der Fernbedienung auf den Richten Sie die Fernbedienung auf den Infrarotempfänger. Infrarotempfänger am Projektor gerichtet? s "Reichweite der Fernbedienung" S.29 Ist die Fernbedienung zu weit vom Projektor entfernt? Prüfen Sie die Reichweite.

  • Seite 210: Keine Korrekte Steuerung Über Art-Net Möglich

    Problemlösung Keine korrekte Steuerung über Art-Net möglich Überprüfen Abhilfe Haben Sie den Projektor während der Projektorsteuerung Während der Steuerung des Projektors mittels Art-Net und der Durchführung von Vorgängen mittels mittels Art-Net über die Fernbedienung oder das Bedienfeld Fernbedienung oder Bedienfeld werden die per DMX-Controller oder Applikationssoftware durchgeführten bedient? Einstellungen möglicherweise nicht richtig auf den Projektor angewandt.

  • Seite 211: "Die Batterie Zum Halten Der Uhrzeit Ist Schwach." Wird Angezeigt

    Die interne Stromversorgung, die die Zeiteinstellungen Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der speichert, ist schwach. Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren "Der Projektor schaltete sich nicht richtig aus." wird angezeigt Überprüfen...

  • Seite 212: "In Der Anschlussblende Trat Ein Fehler Auf." Wird Angezeigt

    Meldung angezeigten Steckplatz ersetzen. s "Ablesen der Anzeigen" S.181 Falls der Fehler nach Prüfung der obigen Punkte weiterhin auftritt, wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren...

  • Seite 213: Information Zu Event Id

    Überprüfen Sie die Zahlen und wenden Sie dann die folgenden Gegenmaßnahmen an. Lässt sich das Problem nicht lösen, kontaktieren Sie Ihren Netzwerkadministrator, oder wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 214 Die EAP-Client-Authentifizierung ist fehlgeschlagen. 089D Austausch der Schlüssel fehlgeschlagen. 0920 Die interne Stromversorgung, die die Zeiteinstellungen speichert, ist Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie schwach. in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren...

  • Seite 215: Wartung

    Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

  • Seite 216: Reinigen Von Teilen

    Reinigen von Teilen Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Warnung werden. Verwenden Sie zum Entfernen von Staub und Lint von der Linse keine Sprays mit entzündbarem Gas. Der Projektor könnte aufgrund der hohen inneren Achtung Temperatur in Brand geraten. Schalten Sie das Gerät vor der Reinigung über den Ein-/Ausschalter aus und Entfernen Sie Staub und Fusseln am Objektiv mit einem Staubsauger oder einer ziehen Sie dann den Netzstecker aus der Steckdose.

  • Seite 217: Reinigen Des Luftfilters

    Reinigen von Teilen Lösen Sie die Befestigungsschraube und öffnen Sie die Achtung Luftfilterabdeckung. • Sammelt sich Staub im Luftfilter kann es zum Anstieg der Innentemperatur des Projektors kommen und Betriebsstörungen, sowie eine Verkürzung der Betriebsdauer des optischen Motors verursachen. Reinigen Sie den Luftfilter sofort, wenn die Meldung angezeigt wird.
  • Seite 218 Reinigen von Teilen Klopfen Sie den Luftfilter mit der Vorderseite (der Seite mit den Zungen) nach unten vier oder fünf Mal aus, um den Staub herauszuschütteln. Drehen Sie ihn um und verfahren Sie mit der anderen Seite genauso. Ersetzen Sie den Luftfilter. Drücken Sie auf den Filter, bis er einrastet.

  • Seite 219: Reinigen Der Ansaugöffnung

    Reinigen von Teilen • Wenn auch nach der Reinigung noch die Meldung zur Reinigungsaufforderung angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter durch einen neuen. Nachdem Sie den Projektor ausgeschaltet haben und ein Tonsignal s "Austausch des Luftfilters" S.220 zur Bestätigung ertönt, ziehen Sie das Netzkabel ab.

  • Seite 220: Wechseln Der Verbrauchsmaterialien

    Wechseln der Verbrauchsmaterialien In diesem Abschnitt wird das Ersetzen des Luftfilters erklärt. Austausch des Luftfilters Austauschperiode des Luftfilters Wenn die Meldung häufig erscheint, obwohl der Luftfilter gereinigt wurde, wechseln Sie ihn aus. Achtung Nachdem Sie den Projektor ausgeschaltet haben und ein Tonsignal zur Bestätigung ertönt, ziehen Sie das Netzkabel ab.
  • Seite 221 Wechseln der Verbrauchsmaterialien Einsetzen des neuen Luftfilters. Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Drücken Sie auf den Filter, bis er einrastet. Bestimmungen. Material: Polypropylen Schließen Sie die Luftfilterabdeckung und ziehen Sie die Befestigungsschraube fest.

  • Seite 222: Bildpflege

    Bildpflege • Die automatische Anpassung ist bei Verwendung der folgenden Farbkalibrierung Objektive nicht verfügbar. Passt automatisch altersbedingte Verschlechterungen des Farbtons für die ELPLX02, ELPLX02W, ELPLR04, ELPLL07, ELPLL08 gesamte Anzeigefläche basierend auf den Standardfarbeinstellungen an. • Bei einigen Objektiven funktioniert die automatischen Anpassung möglicherweise selbst innerhalb des Bewegungsbereichs nicht, wenn Betriebsbedingungen für automatische Anpassungsfunktionen der Objektivversatz zu groß...

  • Seite 223: Farbabgleich

    Bildpflege Auch nach dem Farbabgleich kann es sein, dass der Farbton nicht durchgehend gleich ist. Drücken Sie während der Projektion die [Menu]-Taste. Wählen Sie Display im Menü Erweitert. Wählen Sie Farbabgleich und drücken Sie dann die [ ]-Taste. Folgender Bildschirm wird angezeigt. Das Einstellmuster wird angezeigt, die Anpassung startet.
  • Seite 224 Bildpflege Während der Farbabgleich-Einstellung können Bildverzerrungen auftreten. Sobald die Einstellung abgeschlossen ist, wird das Bild wiederhergestellt. Wählen Sie Farbabgleich und drücken Sie dann die [ ]-Taste. Setzen Sie den Punkt auf Ein und drücken Sie dann die [Esc]- Taste. Wählen Sie Regelungsniveau und drücken Sie dann die [ ]-Taste.

  • Seite 225: Anhang

    Anhang...

  • Seite 226: Überwachung Und Steuerung

    Anzeige des Epson Web Control-Bildschirms Information zu Epson Projector Management Zeigen Sie den Bildschirm Epson Web Control wie folgt an. Mithilfe der Software Epson Projector Management können Vorgänge, wie Stellen Sie sicher, dass das Gerät und der Projektor für die das Überprüfen des Betriebsstatus mehrerer an ein Netzwerk...

  • Seite 227: Basic Control-Bildschirm

    Überwachung und Steuerung • Wenn Sie Funktionen über den Home-Bildschirm durchführen, werden Sie möglicherweise zur Eingabe des Benutzernamens und des Kennworts aufgefordert. Geben Sie bei Anzeige des Anmeldebildschirms Ihren Nutzernamen und Ihr Kennwort ein. (Nutzername lautet EPSONWEB; Standardkennwort lautet admin.) •...

  • Seite 228: Osd Control Pad-Bildschirm

    Überwachung und Steuerung Wechselt zum Startbildschirm. Wechselt zum Startbildschirm. Schaltet den Projektor ein. Zum Aufrufen und Schließen des Konfiguration-Menüs. Wechselt zum Zielbild. Sie können das Konfiguration-Menü mit Ihrem Finger oder der Maus bedienen. Zum vorübergehenden Ein- oder Ausblenden des Bildes drücken. Zur Auswahl eines Menüpunkts schnipsen, zur Bestätigung der Auswahl tippen.

  • Seite 229: Lens Control-Bildschirm

    Überwachung und Steuerung Fokus/Verzerrung-Bedienbildschirm Punkte im Konfiguration-Menü, die in Epson Web Control nicht eingestellt werden können, werden nachstehend aufgelistet. • Bild-Menü - Erweitert - Gamma - Benutzerdef. • Signal-Menü - Erweitert - EDID, DDC-Puffer • Menü Einstellung - USER-Taste • Erweitert-Menü - Display - Meldungsposition •...
  • Seite 230 Überwachung und Steuerung Bewegt das Objektiv in die Ausgangsposition, wenn Sie die OK-Taste im Bestätigungsbildschirm drücken. Zeigt die horizontale Bildposition an. Sie können die Position durch Antippen und Eingabe einer Ziffer direkt angeben. Testbild-Bedienbildschirm Bewegen Sie den Schieberegler, um den Zoom einzustellen. Passen Sie den Zoom mit den Tasten an.

  • Seite 231: Status Information-Bildschirm

    Überwachung und Steuerung Wechselt zum Startbildschirm. Lädt einen Speicherstand. Zeigt den Optionsnamen. Registriert einen Speicherstand. Zeigt den Status jedes Punkts an. Zeigt eine Liste der Speicherstände an. Wählt eine Kategorie unter: Löscht einen Speicherstand. Status Information, Source, Signal Information, Network Wired, Network Ändert den Namen eines Speicherstands.
  • Seite 232 - Bei Verwendung der integrierten Kamera (Kacheln, Kacheln- Assistenz, Bildschirmabstimmung, Farbkalibrierung) - Objektivkalibrierung - Message Broadcasting-Funktionen für Epson Projector Management Zeigt das aufgenommene Bild. • Die folgenden Funktionen werden bei Verwendung der Wählen Sie zur Aufnahme des projizierten Bilds Aufnehmen.
  • Seite 233 Überwachung und Steuerung Wählen Sie Fernkamerazugriff bei Netzwerk. Geben Sie zur Verbindung mit dem Epson Web Control-Bildschirm die IP-Adresse des Projektors in das Adresseingabefeld des Browsers ein. Wählen Sie Kennwort und drücken Sie dann die [ ]-Taste. Sie können bis zu 32 alphanumerische Ein-Byte-Zeichen für das Wählen Sie Fernkamerazugriff.

  • Seite 234: Verwenden Der Funktion Mail-Meldung Zur Problemmeldung

    Projektorabschaltung keine Aktionen ausführen. • Sie können keine Warn- oder Fehlermeldungen aufnehmen. Absender: Die unter Von festgelegte E-Mail-Adresse Betreff: EPSON Projector Zeile 1: Projektorname des Geräts, an dem das Problem besteht. Zeile 2: Die IP-Adresse des Projektors, an dem das Problem besteht.

  • Seite 235: Verwaltung Mit Snmp

    Überwachung und Steuerung Die Detailhinweise zu dem Problem werden zeilenweise aufgelistet. Die Lösungsvorschläge bei Problemen oder Warnungmeldungen finden Sie im Inhalte der Hauptmeldungen werden nachfolgend aufgelistet: folgenden Abschnitt. • Clean Air Filter (Luftrein.-filt.-Hinw) "Ablesen der Anzeigen" S.181 • Constant brightness expired (Konstantmod. Ende) •...

  • Seite 236: Liste Der Befehle

    Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder an on Ein/Aus MUTE OFF den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Computer Automatisch SOURCE 1F Signalwahl Kontaktliste für Epson-Projektoren SOURCE 11 Component SOURCE 14 SOURCE 53 Kabelanordnung SDI Quad (Slot1) SOURCE 100 SDI1 (Slot1)

  • Seite 237: Über Pjlink

    Überwachung und Steuerung • Name des Projektor-Eingangsanschlusses: RS-232C Über PJLink <Am Projektor> <Am Computer> PJLink wurde durch die JBMIA (Japan Business Machine and Information System Industries Association) als Standardprotokoll zur Steuerung von netzwerkkompatiblen Projektoren entwickelt und ist Teil ihrer Anstrengungen zur Standardisierung der Steuerungsprotokolle von Projektoren.

  • Seite 238: Über Crestron Connected

    • Es können nur Single-Byte alphanumerische Zeichen und Symbole • Angezeigter Herstellername für "Manufacture name information query" eingegeben werden. (Anfrage Information Herstellername). • Die Message Broadcasting-Funktion bei Epson Projector EPSON ® Management ist während der Nutzung von Crestron Connected nicht verfügbar.
  • Seite 239 Starten Sie den Webbrowser des Computers. Geben Sie die IP-Adresse des Projektors in das Adressfeld des Webbrowsers ein und drücken Sie die Enter-Taste auf der Computertastatur. Der Startbildschirm Epson Web Control wird angezeigt. Beim Klicken auf diese Schaltflächen können die folgenden Bedienvorgänge ausgeführt werden: Taste...
  • Seite 240 Überwachung und Steuerung Beim Klicken auf diese Schaltflächen können die folgenden Bedienvorgänge Taste Funktion ausgeführt werden: Um Schaltflächen anzuzeigen, die nicht in der Liste "Source Auto Durch Klicken auf diese Schaltfläche während der List" aufgeführt sind, klicken Sie auf (c) oder (d), um nach links oder nach rechts Projektion von analogen RGB-Signalen vom Computer zu Blättern.
  • Seite 241 Überwachung und Steuerung Punkt Funktion DHCP Aktivieren Sie zur Verwendung von DHCP das Kontrollkästchen Enabled. Wenn DHCP aktiviert ist, kann keine IP-Adresse eingegeben werden. IP Address Weisen Sie dem aktuell verbundenen Projektor eine IP- Adresse zu. Subnet Mask Weisen Sie dem aktuell verbundenen Projektor eine Subnet-Maske zu.
  • Seite 242 Überwachung und Steuerung Punkt Funktion New Password Geben Sie ein neues Kennwort ein, wenn das gegenwärtig zum Öffnen des Betriebsfensters verwendete Kennwort geändert werden soll. (Der Name darf aus max. 26 alphanumerischen Single-Byte- Zeichen bestehen.) Confirm Geben Sie hier dasselbe Kennwort wie unter New Password ein.

  • Seite 243: Über Art-Net

    Überwachung und Steuerung Über Art-Net Art-Net ist ein auf dem TCP/IP-Protokoll basierendes Ethernet-Kommunikationsprotokoll. Sie können den Projektor über einen DMX-Controller oder ein Applikationssystem steuern. Kanaldefinitionen Nachfolgend werden die bei Steuerung des Projektors in Art-Net verwendeten Kanaldefinitionen erläutert. Stellen Sie zunächst Kanal 13 auf „Can control“ ein. Kanal Funktion Betrieb...
  • Seite 244 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard SLOT2-1 168 - 175 SLOT2-2 176 - 183 SLOT2-3 184 - 191 SLOT2-4 192 - 199 SLOT2-Quad 200 - 207 Keine Funktion 208 - 255 Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard Objektivposition...
  • Seite 245 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard (-) Objektivanpas‐ Bewegung - klein 160 - 191 sung Bewegung - mit‐ 192 - 223 Bewegung - groß 224 - 255 Elektronischer Zoom (+) Objektivanpas‐ Bewegung - groß 0 - 31 Führt den elektronischen Zoom mit dem angegebenen sung Bewegungsbereich durch.
  • Seite 246 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard (-) Objektivanpas‐ Bewegung - klein 160 - 191 sung Bewegung - mit‐ 192 - 223 Bewegung - groß 224 - 255 Objektivspeicher laden Keine Funktion 0 - 15 Lädt den angegebenen Objektivspeicher. Objektivspeicher 1 laden 16 - 31 Objektivspeicher 2 laden...
  • Seite 247 Überwachung und Steuerung Kanal Funktion Betrieb Parameter Stan- Aktionsinhalt dard Geometriekorrekturspeicher 2 laden 112 - 127 Geometriekorrekturspeicher 3 laden 128 - 143 Keine Funktion 144 - 175 Sperren Steuerung nicht möglich 0 - 127 Aktiviert/deaktiviert Art-Net-Vorgänge. Steuerung möglich 128 - 255 Freeze Keine Funktion 0 - 31...

  • Seite 248: Sonderzubehör Und Verbrauchsmaterialien

    *2 Für die Deckenbefestigung des Projektors sind spezielle Verfahren erforderlich. Computerkabel ELPKC02 Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Kontaktliste für Adressen finden Sie in der Kontaktliste für Epson-Projektoren. s (1,8 m - für Mini Sub-D 15-polig auf Mini Sub-D 15-polig) Epson-Projektoren Computerkabel ELPKC09 (3 m - für Mini Sub-D 15-polig auf Mini Sub-D 15-polig)

  • Seite 249: Leinwandgröße Und Projektionsabstand

    ELPLU02 60 - 1000 79 - 1688 ELPLU04 Es gibt auch Werkzeuge zur Durchführung detaillierter Projektionssimulationen. ELPLW08 60 - 1000 108 - 2623 https://epson.com/ ELPLW04 60 - 1000 148 - 3522 ELPLW06 ELPLM15 ELPLM09 60 - 1000 198 - 5528...

  • Seite 250: Projektionsabstandsverhältnis Nach Objektiv

    Leinwandgröße und Projektionsabstand Projektionsabstandsverhältnis nach Objektiv Breite x Höhe 16:10 16:9 Projektionsabstandsverhältnis (Breitbild/Tele) Objektivmodell- 172 x 108 177 x 100 163 x 122 nummer 16:10 16:9 215 x 135 221 x 125 203 x 152 ELPLX02 0,37 0,34 0,45 258 x 162 266 x 149 244 x 183 ELPLX02W...

  • Seite 251: Einstellbereich Für Projizierte Bilder

    Einstellbereich für projizierte Bilder Horizontal gewölbte Oberfläche (konkav) H/V-Keystone "H/V-Keystone" S.69 Projektionsfläche Mitte des Kreises, dessen gewölbte Objektivtyp Vertikal Horizontal Oberfläche ein Bogen ist ELPLM15/ELPLM11/ -45˚ bis 45˚ -30˚ bis 30˚ Projektionsabstand ELPLM10/ELPLM09/ Radius des Kreises, dessen ELPLM07/ELPLM06/ gewölbte Oberfläche ein Bogen ist ELPLS04/ELPLL08/ ELPLL07 ELPLX02/ELPLX02W...
  • Seite 252 Einstellbereich für projizierte Bilder Horizontal gewölbte Oberfläche (konvex) Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Ausgangsposition Projektionsfläche Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Projektionsabstand Seitenansicht Radius des Kreises, dessen Seitenansicht gewölbte Oberfläche ein Bogen ist ELPLL08/ELPLL07 0,10 0,10 Ansicht von oben *Kann nicht exakt korrigiert werden.
  • Seite 253 Einstellbereich für projizierte Bilder Objektivtyp Vertikaler Vertikaler Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Objektivversatz: Objektivversatz: Oben Ausgangsposition Ausgangsposition Seitenansicht Seitenansicht Seitenansicht Seitenansicht ELPLL08/ELPLL07 0,13 0,13 ELPLX02/ELPLX02W 1,57 2,69 *Kann nicht exakt korrigiert werden. Bewegen Sie das Objektiv nach unten. ELPLU03/ELPLU03S 0,48 0,45 Vertikal gewölbte Oberfläche (konkav)
  • Seite 254 Einstellbereich für projizierte Bilder Vertikal gewölbte Oberfläche (konvex) Objektivtyp Vertikaler Vertikaler Objektivversatz: Objektivversatz: Oben Ausgangsposition Projektionsfläche Mitte des Kreises, dessen gewölbte Oberfläche ein Bogen ist Projektionsabstand Radius des Kreises, dessen Seitenansicht gewölbte Oberfläche ein Bogen ist Seitenansicht ELPLL08/ELPLL07 0,07 0,08 Seitenansicht *Kann nicht exakt korrigiert werden.

  • Seite 255: Über Eck

    Einstellbereich für projizierte Bilder Objektivtyp Vertikaler Vertikaler Über Eck Objektivversatz: Objektivversatz: Oben Ausgangsposition "Über Eck" S.75 Das α in der Abbildung ist der maximale Winkel, in dem sich der Projektor bewegen kann. Detaillierte Werte finden Sie in der nachstehenden Tabelle. (Näherungswert bei Projektion mit maximalem Zoom.
  • Seite 256 Einstellbereich für projizierte Bilder Konvexe horizontale Eckenkorrektur (Korrektur zum Zwecke bilateraler Konkave vertikale Eckenkorrektur (Korrektur zum Zwecke horizontaler Symmetrie durch Verwendung der Ecken als Mittellinie) Symmetrie durch Verwendung der Ecken als Mittellinie) Projektionsfläche Projektionsfläche α Winkel der möglichen α Winkel der möglichen Projektorbewegung Projektorbewegung Ansicht von oben...
  • Seite 257 Einstellbereich für projizierte Bilder Konvexe vertikale Eckenkorrektur (Korrektur zum Zwecke horizontaler Objektivtyp Vertikaler Vertikaler Symmetrie durch Verwendung der Ecken als Mittellinie) Objektivversatz: Objektivversatz: Oben Ausgangsposition Projektionsfläche α Winkel der möglichen Seitenansicht Projektorbewegung Seitenansicht ELPLL08/ELPLL07 20˚ 16˚ Seitenansicht *Kann nicht exakt korrigiert werden. Bewegen Sie das Objektiv nach unten. Objektivtyp Vertikaler Vertikaler...

  • Seite 258: Unterstützte Monitordisplays

    Specifications. Informationen stehen auf folgender Website als *1 Nur kompatibel, wenn für die Auflösung im Konfigurationsmenü Breit Download zur Verfügung. gewählt wurde. http://epson.sn *2 Nur bei Eingabe eines Signals im Format VESA CVT-RB (Reduced Blanking) kompatibel. Auch andere Signale als die oben genannten können höchstwahrscheinlich Computersignale (analog RGB) projiziert werden.
  • Seite 259 Unterstützte Monitordisplays Signal Wiederholrate (Hz) Auflösung (Pixel) Signal Wiederholrate (Hz) Auflösung (Pixel) WSXGA+ 1680x1050 4K (3840x2160) Dual 100,00/120,00 3840x2160 Culumns 1280x960 SXGA *1 Nur bei Eingabe eines Signals im Format VESA CVT-RB (Reduced Blanking) 1280x1024 kompatibel. SXGA+ 1400x1050 *2 Nur beim HDMI-, HDBaseT-und DisplayPort-Eingang. UXGA 1600x1200 *3 HDMI- und HDBaseT-Eingang unterstützen nur (HDR10 und HLG).

  • Seite 260: Eingangssignale Vom Sdi In-Anschluss

    Unterstützte Monitordisplays Eingangssignale vom SDI In-Anschluss Modus Signal Wieder- Auflösung Farb- Anzahl Stufe holrate (Pixel) abwei- Bits Modus Signal Wieder- Auflösung Farb- Anzahl Stufe (Hz) chungs- holrate (Pixel) abwei- Bits signale (Hz) chungs- 50/59,94/60 3840x2160 YCbCr 10 Bits signale 4:2:2 SD-SDI NTSC 59,94...

  • Seite 261: Technische Daten

    Technische Daten Allgemeine Technische Daten zum Projektor EB-L12002Q EB-L12000Q Produktbezeichnung Abmessungen 620 (B) x 280 (H) x 720 (T) mm (ohne hervorstehenden Teil) 1,04" Größe des LCD- Bedienfeldes Polysilizium TFT Aktivmatrix Anzeigeart 8.294.400 Auflösung 4K (Breite 3.840 x Höhe 2.160 Punkte) x3 Automatische Bildschärfeeinstellung...
  • Seite 262 Technische Daten 0 bis +50˚C (Höhe von 0 bis 1.500 m, ohne Kondensation) Betriebstemperatur 0 bis +45˚C (Höhe von 1.501 bis 3.048 m, ohne Kondensation) -10 bis +60˚C (keine Kondensation) Lagerungstemperatur Gewicht Ca. 52 kg Ca. 52 kg *1 ELPLU03/ELPLU03S/ELPLW05 hat eine maximale vertikale Ausrichtung von ca. 18 % und eine maximale horizontale Ausrichtung von ca. 6 %; ELPLX02/ELPLX02W hat eine maximale Ausrichtung nach oben von ca.
  • Seite 263 Technische Daten Mini Sub-D 15-polig (Buchse) blau Anschlüsse Computer In-Anschluss (Projektor) Mini Sub-D 15-polig (Buchse) schwarz Computer Out- Anschluss LAN-Anschluss RJ-45 RJ-45, HDCP 2.2 wird unterstützt HDBaseT-Anschluss RS-232C-Anschluss Sub-D 9-polig (Stecker) USB-Buchse (Type B), USB 2.0 wird unterstützt Service-Anschluss USB-A-Anschluss USB-Anschluss (Type A) (bis 900 mA), USB 2.0 wird unterstützt Stereo-Miniklinke (3,5 mm Φ) Remote-Anschluss...

  • Seite 264: Ansicht

    Ansicht 261.1 148.7 21.9 4-M6X27 (ELPMB47/ELPMB48) 280.5 Objektivmitte Abstand von der Objektivmitte zu dem Deckenbefestigungspunkt (ELPMB47/ELPMB48) für die Halterung Einheit: mm...

  • Seite 265: Allgemeine Hinweise

    Evaluierung genau, ob das Produkt für Ihre Zwecke geeignet ist. Copyright und Marken „EPSON“ ist eine eingetragene Marke der Seiko Epson Corporation. „EXCEED YOUR VISION“ ist eine Marke oder eingetragene Marke der Seiko Epson Corporation. Mac, Mac OS, OS X und iOS sind Marken von Apple Inc.
  • Seite 266 Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. ©SEIKO EPSON CORPORATION 2019. All rights reserved. Indication of the manufacturer and the importer in accordance with...

  • Seite 267: Liste Der Sicherheitssymbole

    Liste der Sicherheitssymbole In der folgenden Tabelle ist die Bedeutung der einzelnen am Gerät Symbolzeichen Erfüllte Nor- Bedeutung angebrachten Sicherheitssymbole aufgeführt. IEC60417 Polarität des Gleichstromanschlusses Symbolzeichen Erfüllte Nor- Bedeutung Nr. 5926 Kennzeichnung der positiven und negativen Anschlüsse (der Polarität) eines IEC60417 „EIN”...
  • Seite 268 Liste der Sicherheitssymbole Symbolzeichen Erfüllte Nor- Bedeutung Symbolzeichen Erfüllte Nor- Bedeutung IEC60417 Wechselstrom IEC60417 Bereitschaft, partielle Bereitschaft Nr. 5032 Hinweis auf dem Typenschild, dass das Nr. 5266 Zur Kennzeichnung, dass das betreffende Gerät nur für Wechselstrom geeignet ist, Teil der Ausrüstung im Kennzeichnung relevanter Anschlüsse.
  • Seite 269 Einschaltschutz .......... 118 HDBaseT-Anschluss ........20 Betrieb ............152 Einstellungsmenü ........149 HDBaseT-Signalqualität ......169 Betriebstemperatur ........262 Epson Web Control ........226 Helligkeit ............. 144 Bildeinstellungsmenü ........ 144 Erweitert-Menü ......... 151 Hilfe-Funktion ........... 180 Bildformat ............. 85 Esc ..............25 Hintergrundanzeige ........
  • Seite 270 Index Objektiversatzabdeckung ......33 RS-232C-Anschluss ........21 Objektivversatz ........24, 40 Rück ............. 152 Kantenüberblendung ......96, 156 Overscan ............. 147 Kennwort für die Websteuerung ..... 159 Kennwortschutz ......... 118 Sammeleinrichtungsfunktion ....171 Kino ............... 81 Panelkalibrierung ........151 Schärfe ............145 Konfigurationsmenü...
  • Seite 271 Index Teilebezeichnungen und Funktionen ..18 Testbild ........... 24, 39, 150 Tracking ............146 Trapezverzerrungen ........149 Trap-IP-Adresse 1/2 ........166 Über Eck ............75 Überhitzung ..........184 Unterstützte Monitordisplays ....258 USER-Taste ..........150 Verbrauchsmaterialien ......248 Verschluss ............. 24 Vollsperre ...........
